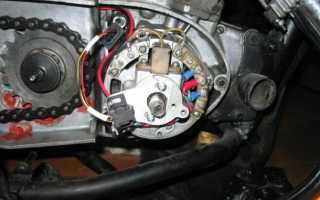

ИЖ Юпитер 2 установка БСЗ на оптическом датчике

Надежное зажигание от магнето в различных двигателях для самоделок

В семидесятые годы, учась в сельской школе, мы начали изучать трактора. Начали обучение с простейшего пускового двигателя ПД-12, на нем легко уяснили принцип работы двухтактного двигателя. Сразу же обратили внимание на магнето, с помощью которого происходило искрообразование в нужный момент на свече зажигания. Появилась мысль попытаться использовать магнето на мопедовском двигателе. Дело в том, что в ту пору у меня был старый мопед и три двигателя к нему без катушек зажигания.
Найти магнето проблем не было, почти все отцы моих друзей работали механизаторами, и у кого нибудь дома, наверняка завалялось «зажигание» к пускачу. Магнето бывают левого и правого вращения, для мопеда понадобилось левое от трактора ЮМЗ-5. Долго пришлось придумывать, как надежно закрепить магнето и соединить с валом двигателя. В итоге, соединил через трубчатую проставку с приваренными проушинами для болтового крепления магнето к двигателю, вращение на магнето передавалось через обофтуленную шестерню пускача , которая служила для привода магнето.

Конструкция получилась громоздкой, но двигатель работал исправно. Второй раз с установкой магнето пришлось столкнуться, когда сосед пенсионер отдал мне ИЖ- 49, мотоцикл довольно распространенный в 70-е годы. Найти в селе «живой» шестивольтовый аккумулятор не удалось, поэтому мы с друзьями решили оснастить движок магнето. Для этого правда пришлось обрезать правый кожух, оставив в нем лишь механизм привода сцепления, а ту часть , что прикрывала генератор, пришлось убрать, закрепил левое магнето по той же схеме, через трубчатую проставку с обофтуленной шестерней пускача.

Старый ИЖ-49 стал работать как часы. В последующем, без долгих раздумий, ставил магнето на мотороллер «Муравей». Ну , там совсем просто, не надо ни каких проставок, крепится прямо воздухозаборнику обдува двигателя, в боковой облицовке, закрывающей двигатель, вырезается прямоугольная дыра и внешний вид не портит торчащий корпус магнето. Одно время в селах начали делать самодельные аэросани. Конечно же, двигателем для вращения винта, служил пускач с мотоциклетным цилиндром от ИЖ — Планеты.

Чтобы максимально облегчить пускач, его собирали из двух передних половин корпуса пускача и поэтому, приходилось самоделкиным мудрить , пытаясь закрепить магнето. Оригинальное соединение валов двигателя и магнето придумал мой сосед. Он использовал флянцевое соединение , сделанное из небольших мопедовских звездочек, соединенных между собой двухрядной цепью. Казалось бы, полусамодельные двигатели давно ушли в прошлое, в магазинах большой выбор всяких двигателей и запчастей к ним, но недавно снова пришлось вернуться к старому надежному магнето.

Мой друг постоянно, что- то изобретает из старых автомобильных запчастей, недавно он купил на разборке сгнившую «Оку», но основные узлы трансмиссии и двигатель были исправны. Из них он сделал небольшой грузовичок с пассажирским местом, чтобы можно было ездить в лес по грибы, ягоды, а так же на рыбалку. Долго не мог отрегулировать двигатель, проблема была с зажиганием. Увидев, как он мучается, я в шутку предложил ему поставить двухконтактное магнето от стационарного двигателя «Ульяновец».

Он ухватился за эту мысль и в течение часа, магнето уже стояло на месте трамблера, удивительно, но даже крепеж подошел. Двигатель «Оки» с магнето заработал устойчиво на малых оборотах и при открытии воздушной заслонки, резко набирал обороты. Так, что старое надежное и простое зажигание – магнето, долго еще будет пользоваться спросом у самодельщиков.

источник

Как правильно настроить зажигание Иж Планета 5

Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.

Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:

• пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
• глубиномер (штангенциркуль);
• специальные щупы, для чтобы точно измерить зазоры.

Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.

Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

• повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
• немного раскрутить болт, одновременно поворачивая эксцентрик;
• поставить необходимые зазоры (0,4 — 0,6 мм);
• снова закрутить болт;
• снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
• поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
• ослабить болты;
• установить начало размыкания контактов;
• снова закрутить болты и включить зажигание Планеты 5.

Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.

Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:

• правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
• подключить аппарат на 2-й и 3-й контакт Датчика Холла.

Сообщений 1 страница 30 из 403

Поделиться113 ноября, 2010г. 15:41:01

• Автор: Юрий
• Победитель в номинации Лучший трактор 2018
• Откуда: Архангельская обл
• Зарегистрирован: 19 октября, 2010г.
• Сообщений: 328
• Уважение: [+84/-0]
• Позитив: [+3/-0]
• Приглашений: 0
• Пол: Мужской
• Возраст: 74 [1945-09-09]
• Skype: Yuri4565
• Провел на форуме: 4 дня 3 часа
• Последний визит: Вчера 22:40:18

Выставляю на Ваш форум свой трактор. Ему уже 31года. Видок не из лучших. Но этой машиной не мало земли вспахано,перевезено груза. Все мои друзья и родственники ползовались им. Для детей же это был и есть настоящий атракцион.Выявились за эти годы и недостатки конструкции. Да и безгаражное хранение не на пользу пошло.В этом сезоне решил модернизировать его.Вот в поисках музы т. е. идеи и попал на ваш сайт, а от вида красивых тракторов обалдел. Краткие технические данные моего трактора: Мост от ГАЗ 69 укорочен, Колеса задние-передние с МТЗ, кардан к коробке от УАЗа, КПП от ГАЗ-51. С коробки к двигателю передача цепью через промежуточный вал, Двигатель ИЖ П3 14 л.с. зажигание-МАГНЕТО, Передний мост полностью самодельный кроме ступиц, Колея меняется в зависимости от выполняемых работ(но пока это мне не пригодилось). Рулевое от Москвича с промежуточным редуктором 1:1 для смещения оси и изменения вращения. С уважением Юрий Иванович.

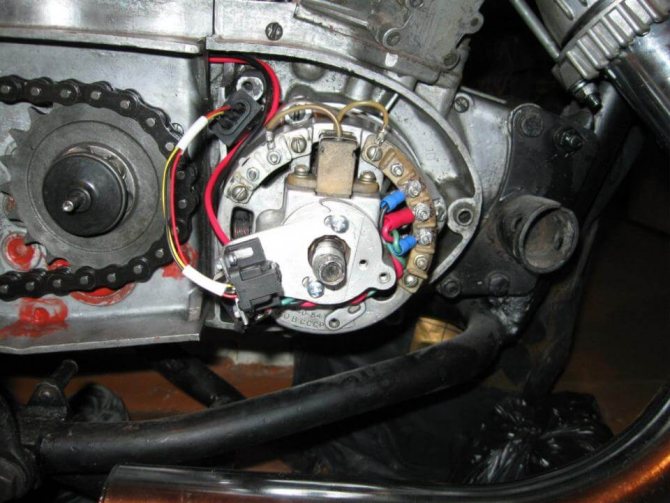

Регулировка электронной системы зажигания на Иж Планета 5. Как выставить зажигание на Планете?

Если вы являетесь владельцем ИЖ, зажигание Планеты 5 электронного типа можно отрегулировать следующим способом:

• установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);
• произвести запуск двигателя.

Если Вы владелец мотоцикла ИЖ Юпитер 5, тогда Вам будет интересна статья по настройке электронного зажигания на ИЖ Юпитер 5

Как правило, данный вариант настройки зажигания на Иж Планете 5 срабатывает без проблем. Тем более, в качестве резерва для установки зажигания на Иж Планета 5 можно использовать контактную систему запуска силового агрегата.

Итак, мы разобрались, как выставить зажигание на Планете. При правильной регулировке системы запуска мотора, ваш мотоцикл будет заводиться нормально, и вы сможете ощутить все прелести от вождения такого двухколесного транспортного средства.

ТИРИСТОРНОЕ НА «ЮПИТЕРЕ»

На собственном опыте убедился, что нет пределов совершенства для российских мотосамодельщиков. Изогнуть и переварить раму, вынести вперед вилку, впихнуть сзади автомобильное, а спереди велосипедное колесо—бурная, в общем-то, фантазия не знает границ! Однако, когда речь заходит о переделках электрооборудования, матерый байкер чаще всего озадаченно почесывает в затылке или идет на поклон к гаражному «спецу».

При общем уважении к двухтактной технике, в глубинке почему-то особым почетом пользуется «ИЖ-Планета». Конечно, машина надежная, простая и понятная. Захотел избавиться от аккумулятора—точи планшайбу-переходник, ставь 90-ваттный «восходовский» генератор да собирай типовую схему того же «Восхода». Лепота! Иное дело «Юпитер». Вроде все тот же ИЖ, ан нет—цилиндров-то два. И тут мало помогают многочисленные публикации на тему бесконтактного зажигания на ИЖ-Ю. Это ведь надо самому паять схему, мотать трансформаторы, тратиться на недешевые датчики Холла, коммутаторы, катушки. Ездишь и трясешься: а ну как вся эта самопальная электроника откажет—чем ее на обочине паять? А с другой стороны, «Юпитер» помощнее «Планеты» будет. Вот и возникают на просторах России альтернативные варианты «зажигалок» вроде установленного на ИЖ-Ю 1962 года двухискрового магнето от трактора Т-100: тот еще «изыск», но для села сгодится.

Рис. 1. Принципиальная электрическая схема двухканальной системы электронного зажигания 2-цилиндровых мотоциклетных двигателей

Меня эта проблема тоже зацепила. В течение двух сезонов я занимался поиском оптимальною варианта. В результате возникло предлагаемое вниманию читателей схемное решение. За основу взял следующие исходные:

1) В двухтактном 2-цилиндровом моторе искру можно подавать в оба цилиндра одновременно. Рабочий ход будет только в одном. Как пример—у двигателя РМЗ-640 «Буран».

2) Подключить параллельно два БКС к одному генератору нельзя: не позволит внутреннее устройство блоков, то есть искра, конечно, будет, но, во-первых, весьма слабая, а во-вторых, для пуска «киком» потребуется достаточно энергичный рывок. После рассмотрения развернутой схемы (рис.1) это становится очевидно: блок БКС рассчитан на работу с 1-цилиндровым двигателем. В ИЖ-Ю разряды чередуются через 180°. Поэтому энергии перегруженного двумя блоками генератора недостаточно для пополнения заряда разрядных конденсаторов С2, так как суммарная емкость увеличилась в два раза—до 4,0 мкФ. В процессе искрообразования открывшийся тиристор блока А1 шунтирует выход генератора—в этот момент заряда конденсатора С2 блока А2 не происходит. Доводы оппонентов: «а я собрал на двух коммутаторах—и работает», наверное, следует отнести к разбросу электрических параметров элементов схемы.

3) Нельзя непосредственно соединить выводы от индукционных датчиков—будут гасить сигнал друг друга.

4) Система зажигания должна быть собрана из заводских (промышленных) элементов.

5) Ну и, конечно, деталей (элементов) должно быть как можно меньше—это из соображения лимита места на мотоцикле.

Свой первый вариант электронного зажигания я собирал по описанию из «М-К» № 8’1998 г. — «Забудьте про аккумулятор». Поездил с двумя коммутаторами сезон, но, поразмыслив, решил—могу сделать и получше—собрал подобную схему на самодельной печатной плате с меньшими габаритами. Конденсаторы были взяты меньшей емкости (1,0 мкФ.). Запуск стал получше, но оставались сомнения в надежности конструкции. Случай свел с людьми, увлеченными мотодельтапланами. Вот на «Поиске-06» я и познакомился с системой зажигания «Бурана». Вопрос «один или два» был решен в пользу одноканальной системы, как более надежной.

Разберем схему, представленную на рис.2

Рис. 2. Принципиальная электрическая схема одноканальной системы электронного зажигания для мотоцикла «ИЖ-ЮПИТЕР»

Коммутатор (А1) — тиристорный 251.3734, 261.3734, 252.3734, 262.3734 (у меня мопедовский 251.3734, но можно любой, вплоть до КЭТ-1А; нежелательно использовать БКС-1МК-211: схемно «задушен» по максимальным оборотам).

Катушки (Т\/1, Т\/2)—две «восходовские»: 2102.3705 или Б-300Б. Пригодность «ижевских» не проверял—думаю, что их хватит не надолго.

Генератор (G)—43.3701 или 80.3701 — ставится через планшайбу, от типа зависит мощность (и напряжение) осветительных цепей, в верхнюю крышку оппозитно врезал два штатных индукционных датчика от «Минска»; такая модернизация описана неоднократно, поэтому останавливаться на ней не буду Сигналы от датчиков поступают на единственный тоже самодельный узел.

Смеситель (А2 на рис.2): диоды VD1, VD2 разделяют обмотки датчиков Д1, Д2, но смешивают из них сигналы. Смешанный сигнал поступает на вход Д коммутатора, который формирует разрядные импульсы через обе включенные последовательно катушки зажигания ТV1 и ТV2. Следует обращать внимание на соблюдение полярности подключения катушек и датчиков. Это важно! В остальном схема аналогична схемам легких мотоциклов.

Рис. 3. Схема монтажа диодов смесителя

Диоды в смеситель подойдут любые (желательно с низким прямым сопротивлением) с Uраб = 50 В, Iраб = 500 мА (у меня КД212), выход их из строя маловероятен. Разместил их на плате из фольгированного стеклотекстолита (см. чертеж на рис.З) и проводами соединил со стандартным автоштекером. Снаружи обмотал ПВХ лентой. Коммутатор закрепил на кронштейне под бензобаком рядом с катушками.

Соединительные провода от коммутатора к ним минимальной длины и максимально возможного сечения (у меня около 2,5 мм2)—меньше потери энергии разряда. Теперь по сигналу датчиков искра проскакивает одновременно в обоих цилиндрах. Обратил внимание, что, по сравнению с двухканальным коммутатором по различным авторским схемам, искра длиннее и с характерным щелкающим звуком, уменьшились пусковые обороты (), за счет большей энергии стали стабильнее и холостые обороты. Не оправдались страхи сомневающихся о возможных обратных вспышках в карбюратор. Были поначалу опасения, что за время между двумя запускающими импульсами не успеет зарядиться конденсатор С2—однако все в норме: пропусков зажигания на максимальных оборотах не отмечено. Конечно, запасной коммутатор с собой вожу, но это для самоуспокоения. Износ свечей F1, F2 за период эксплуатации (2 сезона) незначительный, да я их и не чистил ни разу. Так как разряд в свечах теперь происходит одновременно, можно менять местами свечные колпаки—двигатель продолжает работать. В общем, я своей схемой доволен, поэтому всем рекомендую—повторите, не пожалеете.

Д. РАССКАЗОВ, г. Кашира
