В конце прошлого сезона все руки не доходили заняться заменой цепи и звезд на моем мотоцикле Honda cb 400 2000 года выпуска. Все как-то «да ладно, че тут доездить осталось» и тому подобное. В итоге довел до того, что, когда в начале этого сезона подтянул цепь и сел на мотоцикл, ведущая звезда издала жуткий хруст. Ездить так было нельзя, цепь и звезды пришлось менять. Естественно, я отфотографировал небольшой мануал по замене звезд и цепи Honda cb 400, но, в принципе, процедура эти стандартная, на любом мотоцикле с приводом цепью приходится выполнять одни и те же манипуляции. Так что, как вы понимаете, мануал подходит не только для Honda cb 400, но и для других мотоциклов по аналогии.
Да, и просьба не ржать над заголовками газет, на которых производится резка цепи и другие операции! Я их в подъезде набрал!)) Сам подобную прессу не читаю!)

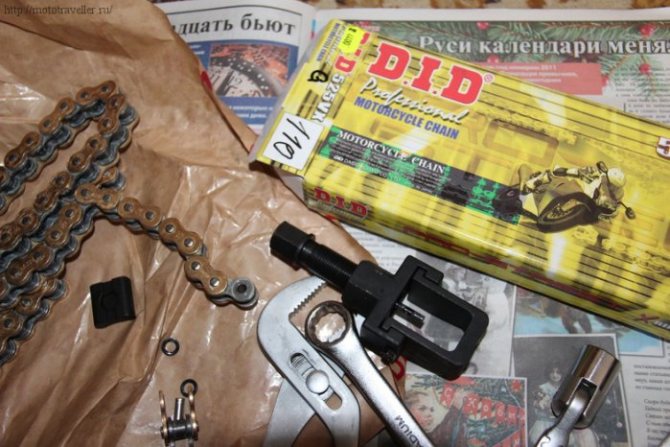

Инструменты
Для работы с цепью понадобится достаточно обширный список инструментов. Важнейшим средством труда в этом случае будет специальный клепальщик цепи — такие приспособления выпускаются многими компаниями, поэтому найти его будет относительно несложно. Стоимость инструмента варьируется в пределах 1000–5000 рублей в зависимости от производителя и используемой марки стали. От некоторых мастеров с опытом приходится слышать, что клепальщик успешно заменяется молотком, зубилом и керном. Такая точка зрения полностью ошибочна — добиться с их помощью надёжного соединения цепи не удастся, и, вероятнее всего, вскоре она разорвётся.
Кроме того, замена звёзд и цепи потребует следующих инструментов:
- Динамометрический ключ с удобной рукояткой;
- Набор ключей и головок;
- Компактная болгарка с алмазным диском по металлу;
- Консистентная смазка, а также средство для очистки и масло для цепи.
Подбором качественных инструментов лучше не пренебрегать, поскольку будет очень неприятно, если в процессе работы в руках сломается ключ и мотоцикл останется наполовину разобранным. Помните, что замену цепи придётся выполнять регулярно, поэтому стоит один раз приобрести качественный набор и впоследствии пользоваться им в течение нескольких лет.
Демонтаж
Вначале необходимо снять кожух цепи и открутить все болты, удерживающие крышку ведущей звезды. Сняв пластиковые кожухи, наживите все крепления на их изначальные места, чтобы исключить их потерю. Под крышкой звезды всегда находится немалое количество грязи — её лучше вымыть, воспользовавшись специальным спреем. После этого промойте узел водой и аккуратно вытрите остатки жидкости неабразивной тряпочкой.
Если в повестке дня имеется замена звёзд, нужно ослабить их крепления, открутив соответствующие болты. Здесь вам потребуется помощь, поскольку доступ к болтам звезды заднего колеса обычно закрыт маятником и мотоцикл приходится двигать вперёд-назад. Теперь остаётся только ослабить гайку задней оси — однако никакие крепления пока полностью снимать не нужно! Мотоцикл устанавливается на центральную подножку либо подкат, после чего нужно окончательно открутить гайку задней оси и снять колесо. Выполнив эту операцию, начинайте снимать звёзды, полностью выкручивая болты, фиксирующие их.
Чтобы существенно облегчить процедуру установки новой цепи, стоит разрезать имеющийся передаточный механизм. В некоторых моделях мотоциклов имеется специальное приспособление, называемое брейкером (Chain Breaker) — достаточно опустить его на цепь и зажать, чтобы выбить из неё штифт. Если оно отсутствует, цепь можно расклепать пробойником, входящим в набор для клёпки. Однако опытные механики говорят, что такой инструмент слишком легко ломается, и советуют вначале спилить головки штифта болгаркой. После этого разорвать звено будет очень легко — если же у вас отсутствуют все вышеперечисленные инструменты, цепь можно распилить ножовкой, хотя такая работа отнимет немало времени.
Если вас интересует, как поменять цепь с помощью специального инструмента, то вам следует знать, что совершать сложных действий не придётся. В прижимной механизм клепальщика устанавливается втулка для резки цепи, после чего она совмещается со штифтом с надпиленной головкой. Прижимной болт заворачивается заранее подготовленным динамометрическим ключом с усилием 10–12 Нм. Остаётся только вставить пробойник и вворачивать его до тех пор, пока штифт не выпадет и цепь не разорвётся.
Как часто надо менять цепь и звезды на мотоцикле?
Почему изнашиваются цепь и звезды?
Со временем цепь и звезды на вашем мотоцикле могут изнашиваться и потому требуют к себе внимания. Несмотря на то, что с каждым годом цепи и звезды совершенствуются, из-за чего нуждаются в меньшем уходе, рано или поздно их придется менять. Под воздействием внешних факторов (прилипание грязи и песка) металл на цепи и звездах истончается. Песчинки и пыль просто стирают поверхность зубьев как наждачная бумага. Производители всегда рекомендуют менять цепь и звезды одновременно. Передняя и задняя звезда обычно изнашиваются одинаково, различия могут возникать, если использованы звезды разных производителей. Также, если задняя звезда алюминиевая, допустимо менять ее чаще, поскольку она мягче стальных и быстрее изнашивается.
Сколько обычно служат цепи и звезды?
При нормальном обслуживании качественные брендовые цепи O-Ring (например, D.I.D VO) служат 16 000 км, цепи X-Ring (DID VX, VT, ZVM-X) нужно менять каждые 32 000 км. Но не забывайте, что при плохом уходе любые цепи служат намного меньше.
Звезды могут иметь разный срок службы в зависимости от используемого метала и технологии изготовления, поэтому желательно устанавливать звезды от одного производителя. Мы рекомендуем следующие бренды: AFAM — французские приводные звезды премиального качества, этот бренд любят спортсмены за высокую прочность, подходят для использования в соревнованиях; Sunstar — оригинальные звезды для японских мотоциклов, устанавливаются на мотоциклы Honda, Yamaha, Suzuki, Kawasaki с завода; JT Sprockets — самые популярные экономичные и надежные звезды для мототехники, производятся из японской стали, сертифицированы по европейским стандартам.
Как определить износ на звезде и нужно ли ее менять?
Изношенная цепь начинает медленно ломать звезду, так как ее звенья уже не будут проскальзывать по зубьям, а будут ударять по ним. Зубья деформируются. В процессе износа они выгибаются, искривляются и даже откалываются. При эксплуатации сильно изношенной цепи шаг звеньев увеличивается, и ролики начинают бежать по вершинам зубьев звезды. В худшем случае это может привезти даже к разрыву цепи.

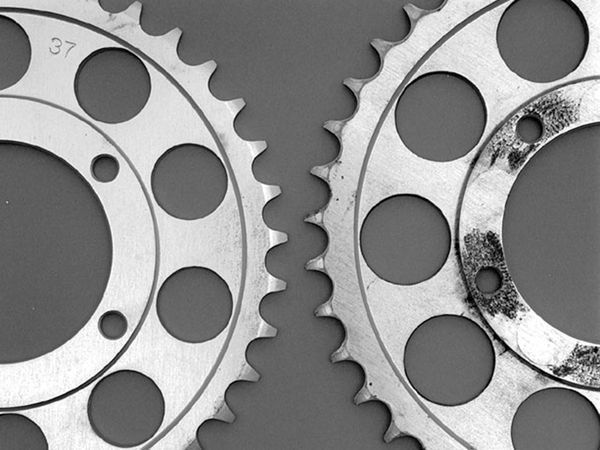

(С левой стороны — новая звезда, а с правой — изношенная)
Чтобы проверить состояние ведущей звезды необходимо снять защитный кожух. Также можно осмотреть зубцы, постепенно проворачивая заднее колесо. Изношенные зубцы, будут выглядеть, как на схеме 2. Если на звездочке отсутствуют зубцы, присутствуют сколы или зубья загнуты, требуется немедленная замена. Заднюю звезду осмотреть проще, признаки износа такие же, как на передней.
Как определить, что приводная цепь подлежит замене?
После каждой чистки обращайте внимание на натяжение цепи: если она сильно провисает, это явный сигнал о том, что ее пора менять. При движении такая цепь будет греметь. Обычно на маятнике мотоцикла есть наклейка с указанием норматива провисания цепи. У спортбайков с небольшим ходом подвески она обычно лежит в пределах 25-35мм, у эндуро – около 40мм, у кроссовых мотоциклов — еще больше. Если цепь при ходе маятника натягивается в струну, это приводит к повышенному износу цепи, звезд и подшипников коробки, поэтому необходимо поддерживать натяжку цепи в оптимальном диапазоне.
Если цепь начинает требовать постоянной подтяжки — значит, ее пора менять. Также внимательно осмотрите внутренние сальники цепи. Если заметили дефекты — цепь требует замены.
Почему стоит менять цепь и звезды одновременно и как можно сэкономить в крайнем случае?
Некоторые мотоциклисты считают замену звезды каждый раз лишней тратой денег, меняют их только через раз или просто подпиливают зубья на старых звездах. Подпиливание граней поможет немного сэкономить, но в дальнейшем это только увеличивает шанс, что что-нибудь может сломаться. Некоторые мотоциклисты в целях экономии советуют просто переворачивать старую звезду, но это так же не безопасно, ведь зубья на перевернутой звезде могут попросту сломаться.
Чем сильнее изношена цепь, тем сильнее удары по зубьям. Это в свою очередь может полностью сломать звезды и даже вал КПП. А замена вторичного вала обойдется весьма дорого. Устанавливая новую цепь на старые звезды, вы сразу уменьшаете срок службы и самой цепи. Важно, чтобы цепь и звезды были притерты друг к другу. Старые звезды могут вызвать повышенный износ приводной цепи или ее разрыв во время езды. Это чревато ДТП и опасностью для мотоциклиста, так как цепь может ударить водителя или обмотаться вокруг ноги.
Установленные одновременно новые звезды и цепь со временем притираются друг к другу и передают всю мощность мотоцикла, а так же обеспечивает комфортную езду. Единовременная замена цепи и звезд гарантирует надежную езду без потерь мощности, а так же поможет избежать ненужных затрат из-за непредвиденных поломок.
Как подобрать комплект цепь-звезды в нашем магазине?
У каждой цепи свой предел прочности и износостойкость, очень важно правильно подобрать ее под свою модель мотоцикла. Разные цепи выдерживают разные нагрузки, например цепи с X-сальниками служат в 2 раза дольше, чем обыкновенные O-Ring цепи. Чем массивнее цепь, тем труднее ее порвать, поэтому на более мощные мотоциклы (свыше 600-750сс) рекомендуется ставить усиленные цепи.
Также есть различия между внедорожными или дорожными цепями. Для кроссовых цепей используются специальные узкие X-сальники. Благодаря меньшим зазорам, они не так подвержены износу от грязи и песка. При установке обычной цепи на внедорожный мотоцикл не забудьте скинуть 150сс с предельной мощности, заявленной в характеристиках цепи: например, если на цепи указано «до 400cc», максимальный объем двигателя кроссового мотоцикла, на который ее можно поставить — 250сс.
В нашем магазине большой выбор мото цепей и звезд, мы сотрудничаем только с известными производителями и гарантируем качество. При выборе товара, вы можете воспользоваться фильтром подбора по моделям мотоциклов или обратиться за помощью к нашим консультантам.
Как продлить жизнь приводной цепи и звездам мотоцикла?
Чтобы новые цепь и звезды прослужили вам дольше, за ними нужно правильно ухаживать — регулярно чистить и смазывать. Очистку рекомендуется проводить по мере загрязнения, а смазку не реже чем каждые 500км и после мойки или дождя.
Для чего требуется очищать цепь? Во время езды ролики цепи перекатываются по зубьям звездочек, снижая трение. В зазорах роликов цепи накапливается грязь, остатки старой смазки и дорожная пыль. Закоксовавшаяся смазка заклинивает ролики, и они, вместо того чтобы катиться, скользят по зубьям звездочек, стирая их. Это приводит к повышенному износу зубьев приводных звезд. Сам ролик от грязи истирается изнутри и крошится, сильнее всего страдают резиновые сальники.
Регулярную смазку цепи необходимо производить, чтобы пополнять заводскую смазку под роликами и ухаживать за резиновыми уплотнениями цепи, предотвращать ржавчину, уменьшить износ цепи и звездочек и снизить потерю крутящего момента при его передаче с мотора на колесо.
Без должного ухода цепь может прийти в полную негодность уже через несколько тысяч километров.
Перед смазкой цепь нужно обязательно хорошо помыть и почистить: нанесите специализированное аэрозольное средство для очистки мотоцепи Motul или Bel-Ray. Их составы создавались целенаправленно для растворения цепных смазок и не вредят сальникам. Струя смывки из аэрозольного баллона под давлением проникает в зазоры цепи, растворяет остатки смазки и выбивает ее из-под роликов вместе с пылью и водой. При сильном загрязнении можно использовать щетку для очистки цепи.
Наносите очищающее средство на всю поверхность приводной цепи, прокручивая колесо. Для удобства можете использовать центральную подножку или подкат под заднее колесо. Никогда не чистите цепь при включенной передаче и не пытайтесь почистить трудно доступные места пальцами — это может привести к травмам! Не вдыхайте распыляемую жидкость!
Для очистки бессальниковых цепей можно использовать керосин. Для сальниковых цепей это запрещено, поскольку произойдет вымывание внутренней смазки сальников, и цепь сразу потеряет гарантию производителя. Внутренняя смазка служит весь срок службы цепи (при условии сохранности уплотнительных манжет на краях втулки).
После чистки цепь обязательно следует просушить, тщательно вытерев ветошью. Если растворитель не успеет испариться, свежей смазке трудно будет просочиться в зазоры. Отличные результаты смывка покажет только при регулярном обслуживании цепи, при эпизодическом использовании вы не достигните желаемого результата.
Смазку цепи, которая подходит вашему мотоциклу, наносите с внутренней стороны цепи, прокручивая при этом колесо. Потом смазка наносится не на ролик, а на резиновые уплотнения, но уже по наружному кругу. То есть, полная смазка проходит за два проворота цепи, за первый смазывается внутренняя сторона, за второй – внешняя. Дайте смазке высохнуть в течение 10-15 минут, излишки смазки удалите ветошью, цепь должна выглядеть как сухая. Это не только предотвратит попадания смазки на заднее колесо, но и продлит ресурс цепи со звездами.
Установка
Если вы собрались менять звёзды, без резки цепи можно обойтись, поскольку вам всё равно придётся устанавливать новый передаточный механизм вручную. Однако при их сохранении эта операция может существенно уменьшить трудоёмкость работы. Если вы приобрели новую цепь аналогичного производителя, достаточно просто соединить её со старой, чтобы добиться требуемого результата. В противном случае можно использовать прочную синтетическую нить либо проволоку. Полученную длинную цепь нужно натянуть на звёзды, постепенно проворачивая их.
Чтобы понять, как заменить цепь таким способом, вам нужно дождаться момента, когда старая передаточная деталь не будет соприкасаться со звёздами. Не забудьте обильно намазать шлицы, входящие в зацепление, консистентной смазкой. Теперь старую цепь можно снять и приступить к установке новой. Ведущую звезду нужно поставить на её место и наживить крепление. Следующим этапом будет заклёпка цепи, которая считается самым ответственным процессом во всей процедуре замены.
Если вам интересно, как заклепать цепь с помощью молотка и зубила, вы можете прочитать приведённые ниже рекомендации и выполнить всё вручную — однако вероятность поломки передаточного механизма будет очень велика. Поэтому лучше взять специальный клепальщик, который ограничивает перемещение шлицов — это позволит сохранить целыми сальники детали. Штифты обильно смазываем специальной смазкой для цепи, после чего надеваем на них сальники и вновь смазываем. Теперь необходимо продеть их в ролики, установить ещё одни сальники, вновь смазать и закрепить сверху крышку замка. Устанавливаем это звено в клепальщик таким образом, чтобы штифты попали в специальную канавку — останется только заворачивать прижимной болт, пока они не упрутся в её основание.
Теперь нужно установить в инструмент специальную насадку для расклёпывания штифтов. Прижмите её к поверхности цепи — промахнуться практически невозможно, поскольку в инструменте имеется специальное углубление, облегчающее прицеливание. Используя динамометрический ключ, заверните прижимной болт до окончания свободного хода. В зависимости от производителя цепи, это значение может находиться в пределах 15–20 Нм, однако вам следует ориентироваться на резкое увеличение необходимого усилия для поворота болта. Не старайтесь сильно перетягивать болт, поскольку в этом случае замок потеряет подвижность, что приведёт к ускоренному износу трансмиссии.
Остаётся только установить заднюю звезду и наживить крепление. Теперь вам нужно в обратном порядке установить колесо, однако также не затягивать его ось. Проверьте, чтобы все детали находились на местах и вы не потеряли никаких крепёжных элементов.
Сборка (самое важное)
Ладно, хватит научного анализа. Пора снова собрать эту штуку. Сначала на вал двигателя мотоцикла была установлена передняя звезда, затем на место была поставлена задняя звезда. После заднее колесо было помещено в маятник и зафиксировано очищенной и вновь смазанной осью, чтоб колесо никуда не вылетало.
Затем цепь была растянута от задней до передней звезды. Направление установки цепи не имеет значения. Есть, конечно, любители выставлять цепь надписями с левой стороны, но в этом нет никакого смысла, кроме, возможно, эстетического…
- Читайте также:
Натягиваем цепь таким образом, чтобы ее концы встретились на задней звезде. Зубцы задней звездочки будут поддерживать звенья цепи, что облегчит задачу по ее дальнейшей сборке.
Сборка данного вида цепи несколько отличается от стандартной сборки цепей. Пин в ней запрессовывать отдельно с помощью выжимки не нужно. Алгоритм действий в данном случае немного иной:
Шаг первый: для сборки звена сначала устанавливаются кольцеобразные уплотнения (они входят в поставку новой цепи), как показано на рисунке:
Цель этих о-рингов – смазка внутренностей пинов во время всего срока службы цепи.
Шаг второй: смазать внутреннюю часть линка консистентной смазкой.

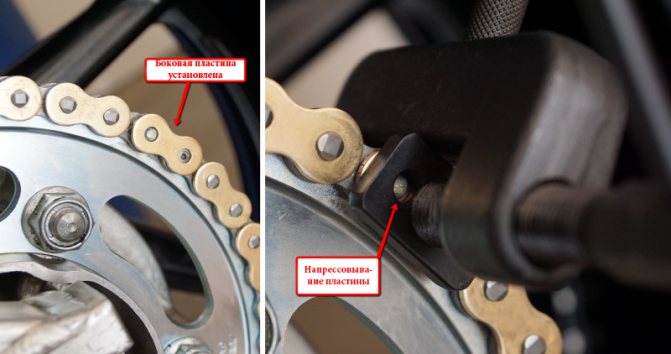

Шаг третий: сборка звена. Она происходит, как показано на фотографиях ниже:
Сначала надеваем скобу, затем запрессовываем ее выжимкой.
Смотрите также: Почему в современных автомобилях большой расход масла
Важно не пережать и не недожать внешнюю скобу. Звено должно ходить легко, без заеданий. Сравните с другими звеньями цепи. Также не лишним будет замерить штангенциркулем толщину любого звена на цепи и того звена, что вы только что запрессовали. Они должны иметь одинаковую толщину, если в инструкции к цепи не указано другое.
Измерение ширины звена при помощи штангенциркуля
Ширина совпадает? Отлично! Теперь настало время расплющить клепки специальной насадкой при помощи пресса для заклепки. Таким образом звено будет надежно закреплено и уже никуда не вылетит с цепи.
«Расплющивание» также является важной частью работы. Бывалые советуют даже шляпки клепок после проведения процедуры проверить при помощи штангена, так сказать, соответствуют ли они спецификации? При слишком маленьком пластина может соскочить, при слишком большом диаметре она может также развалиться, поскольку металл будет ослаблен.

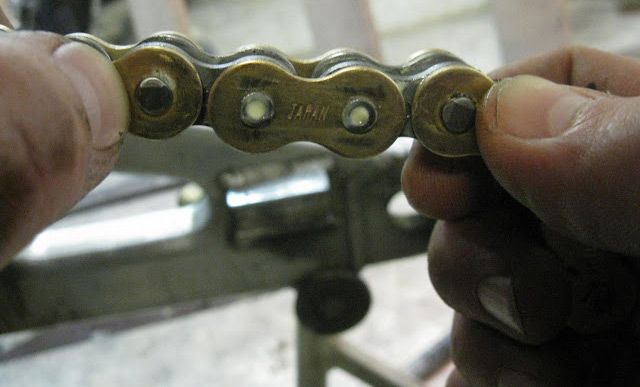

Звено встало на место.
Когда оба штыря верно расплющены, установку цепи можно считать завершенной. Было не слишком сложно, не так ли?
Не забудьте затянуть болты и гайки передней и задней звездочек до требуемых производителем спецификаций крутящего момента. Деревянный брус вам в помощь.
Затяжка звездочек
Теперь наступает еще одна забавная часть работы – выставление надлежащей слабины цепи и выравнивание заднего колеса. Я всегда считал это самой трудоемкой частью замены цепи. Даже при наличии нужных инструментов вам придется попотеть, чтобы все сделать верно.
Смотрите также: Mercedes-Maybach 2018, пожалуй, лучший автомобиль в мире
Выравниваем заднее колесо, а затем регулируем провисание цепи при помощи натяга заднего колеса. Поскольку центровкой заднего колеса можно регулировать провисание цепи, просто поворачивая ось регулировочных винтов на каждой стороне маятника с определенным шагом, отслеживая его по специальной шкале.
Инструмент для помощи по выравниванию заднего колеса. Одеваем девайс на заднюю звезду и при помощи выступающей вперед штанги отслеживаем смещения. Цель – совместить штангу устройства и чейнлайн.
После того, как колесо было выровнено, притягиваем гайку оси колеса, но не очень туго, поскольку ось все еще должна быть в состоянии двигаться вперед и назад, чтобы обеспечить возможность регулировки цепи.
Эта процедура займет некоторое время, чтобы идеально все сделать, но чем чаще вы будете этим заниматься, тем быстрее будет получаться. В конце концов, цепь получит правильное провисание, а заднее колесо будет выровнено. После того, как вы сделали это, закрутите заднюю ось согласно спецификациям и нанесите смазку на новую цепь. Работа завершена.
Нанесение смазки цепи
Подсчеты
Стоимость запчастей: $175 (9 тыс. рублей)
Стоимость инструментов: $60 (3.300 рублей)
Время работы: 6 часов
Окончание
Следующим этапом будет регулировка цепи — для дорожных мотоциклов нормальным считается провисание передаточного механизма на 25–35 мм. В зависимости от того, какой именно механизм используется на вашем мотоцикле, вам может потребоваться переместить ось по специальной прорези, управляя ею с помощью регулировочных болтов, либо повернуть эксцентриковое приспособление. Установив нужный уровень провисания, затяните гайки задней оси и убедитесь, что заднее колесо полностью зафиксировано.
Теперь начните дотягивать все крепления до нужного момента, используя динамометрический ключ — все значения вы можете найти в инструкции по эксплуатации мотоцикла. Начинать следует с задней звезды, дотягивая её болты крест-накрест, чтобы избежать повреждения резьбы, зафиксируйте переднюю звёздочку и проверьте, что цепь прокручивается без существенного провисания на определённом участке. Перед началом эксплуатации мотоцикла передаточный механизм нужно будет смазать, используя специальный спрей.
Если вы приобрели не ту модель цепи и вам нужно узнать, как укоротить её, стоит воспользоваться приведёнными выше рекомендациями. Используя пробойник, разорвите механизм и извлеките из него нужное количество звеньев. После этого тщательно смажьте все компоненты и установите шлицы, не забыв о сальниках и роликах пар трения. Однако такую операцию стоит выполнять только в крайнем случае — перед покупкой цепи нужно уточнять, подходит ли она для определённой модели мотоцикла.
Пошаговая инструкция
- Укоротить цепь можно при помощи расклепки, или аккуратно срезав верхнюю шляпку шпильки (заклепки).
- Далее стоит приступить к демонтажу декоративного и защитного пластика над едущей звездой. Открутите все удерживающие винты.
- Для освобождения ведущей звезды необходимо выкрутить фиксирующий болт, для чего могут понадобиться немалые усилия. С ведомой гайкой поступить аналогично.
- Необходимо ослабить натяжные болты, которые разводят цепную передачу.
- Далее беремся за ступичную гайку, винты суппорта.
- Освободившуюся цепь можно или вырезать болгаркой или расклепать. Рекомендуется произвести расклепку, поскольку так будет проще соединить старую и новую цепи, протянуть по рабочему кругу, и значительно сэкономить время на установке. Для этого возьмите проволоку или специальный замок, и соедините две цепи.
- Установите новые звезды. Важно! При установке новых деталей может наблюдаться свобода в движении звезд. Неопытные мотоциклисты всеми силами стараются прижать звезды, однако, это приведет к быстрому ее выходу из строя. Этот люфт – поправка на вибрацию, неровности.
- Надев цепь на обе звезды, можно на нейтралке проверить пару оборотов, как она работает. Если все хорошо – заклепывайте намертво.
- После того, как цепная передача установлена, необходимо отрегулировать ее степень натяжения. Используйте для этого два регулировочных болта с левой стороны маятника. Напоминаем, это первичная настройка, которую необходимо будет повторить через 400-500 км.
Далее останется лишь смазать цепь, собрать все защитные элементы. Лучше пользоваться цепями проверенных и надежных производителей. Они прослужат дольше и не вызовут аварийных ситуаций на дороге.
[sc:ads5]
Сложная работа
Замену цепи нельзя назвать особенно лёгкой, хотя особенных технических знаний эта операция не требует. Проблема заключается в наличии огромного количества нюансов — передаточный механизм можно перетянуть, раздавить или попросту неправильно смонтировать. Поэтому при выполнении работы вам следует сверяться со всеми рекомендациями и использовать только качественный инструмент. Если вы не чувствуете уверенности в том, что сможете выполнить все процедуры правильно, лучше доверить замену цепи специалистам. В мотоциклетной СТО вам помогут произвести ремонт в течение минимального времени, а также дадут гарантию надёжности трансмиссии.
