Поломки и ремонт бендикса стартера

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали.

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Даже с богатым опытом мастеру трудно с ходу разобраться с неполадками в стартере.

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина – испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

• Под нагрузкой;
• Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

• Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле. После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн. Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
• Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
• Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
• Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
• Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Актуально ли делать ремонт

С теоретической точки зрения, чтобы поменять бендикс нет никаких проблем, но с практической стороны дела – это несколько обременительно и затруднительно, но вполне выполнимо.

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

• Снятие стартера;
• Разбор стартера;
• Замена старого бендикса на новую деталь;
• Собрать стартер в обратной последовательности.

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

Во время работы на стартер действуют внешние раздражители, он подвергается воздействию грязи и влаги, что неблагоприятным образом сказывается на его функциональности. И поэтому часто встречающейся неисправностью электромотора, может быть — пробуксовка обгонной муфты, более известной среди автолюбителей, как бендикс.

Дабы избежать существенных затрат на ремонт стартера в сервисных центрах можно эту процедуру провести в домашних условиях. Да, дело непростое и хлопотное, но когда вы знаете свою «железную лошадку» от маленького винтика до спидометра – вам все по плечу!

Что же такое бендикс?

Бендикс — это обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и всё это находится в корпусе стартера.

Агрегат в исправном состоянии:

• прокручивается только в одну сторону;
• при попытке повернуть его в другую – стопорится.

Как работает бендикс стартера? При повороте ключа зажигания до упора, бендикс приводится в движение с помощью якоря втягивающего реле. Шестеренка сцепляется с маховиком коленвала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только обороты вращения коленвала превышают частоту вращения самого электродвигателя, тогда обгонная муфта рассоединяет шестерню и вал стартера.

Характерные черты неисправности стартера

Возможные неполадки	Основная причина	Как отремонтировать
При повороте ключа зажигания на пуск — стартер не включается.	Разряжен или неисправен аккумулятор.	Необходимо зарядить или заменить батарею.
Переключатель скоростей не находится в положении «P» или «N» (для коробки-автомат).	Поставить в положение «Р».
Поврежден контакт провода массы с двигателем.	Отремонтировать контакт массы (очистить клеммы или подтянуть болты).
Пришел в негодность переключатель блокировки КПП.	Поставить новый переключатель блокировки КПП.
Отсоединен разъем на управление стартером (контакт 50).	Устранить.
Щетки стартера зависли или износились.	Замерить длину и свободный ход щеток в щеткодержателе.
Неисправность втягивающего реле.	Втягивающее реле отремонтировать или заменить.
Большой износ коллектора якоря.	Коллектор заменить.
Отсутствует контакт между обмоткой и коллектором якоря.	Определяется проверкой.
Медленное вращение двигателя стартером.	Плохой контакт массы с двигателем.	Улучшить контакт провода массы.
Разряжен аккумулятор.	Проверить генератор.
Втулки стартера сильно износились.	Поставить новые втулки.
Барахлит втягивающее реле.	Отремонтировать втягивающее реле.
Статорная или якорная обмотки пробивают на массу.	Статор или якорь заменить.
Износ щеток.	Заменить щетки.
Провод от стартера до аккумулятора — перебит.	Заменить провод.
Стартер крутит, а двигатель — нет.	Повреждения или износ бендикса.	Отремонтировать или поменять бендикс.
Часть редуктора разрушилась.	Заменить редуктор.
Вместе с двигателем вращается и стартер.	Испортился замок зажигания.	Заменить замок.
Отказ втягивающего реле.	Ремонт или замена втягивающего реле.

Рекомендуем: Как поменять топливный фильтр на Chevrolet Niva

Если говорить про признаки неисправности бендикса стартера, то можно слышать шум вращающегося стартера, при запуске автомобиля, а сам вал двигателя не прокручивается. Это ведущая шестерня не входит в зацепление с маховиком коленвала. Это и ответ на вопрос, как проверить бендикс стартера, не снимая его с автомобиля?

В таком случае, требуется замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно взять подходящие по размеру ключи, отвертки и ваши «золотые» руки! Выполняя ремонт бендикса стартера своими руками, автовладелец в первую очередь должен попробовать очистить агрегат от загрязнения, без его разборки (а вдруг получиться — реанимировать).

Для этого нужно:

• снять стартер с авто;
• погрузить часть электромотора с бендиксом в емкость с бензином на 5-7 часов;
• иногда подходить и прокручивать шестерню муфты в бензиновой посудине;
• достать и хорошо просушить агрегат.

Если неисправность осталась, значит нужно снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумуляторной батареи и используя ключ, открутить верхние крепежные винты, которые присоединяют стартер к картеру сцепления. Третьего болта быть не должно, но если вам повезло – тогда нужно изловчиться, дабы его отвинтить.

2. Теперь нужно отсоединить провода подходящие к электродвигателю.

3. На этом этапе можно посмотреть состояние маховика (его зубья).

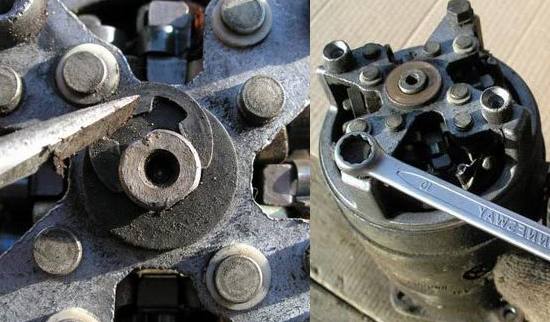

4. Дальше, отверткой нужно открутить два винта расположенные на крышке стартера и снять гайку на втягивающем реле (крепление выхода обмотки).

5. Теперь вы можете снять шайбу-скобу и с помощью ключа снять стяжные болты.

6. Осмотрите втулки на предмет износа.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно нанести несколько ударов по нижней части корпуса стартера и разъединить его.

8. Визуально оцените состояние обмоток и щеток.

9. Отверткой подцепите уши бендикса и достаньте их из вилки.

10. Теперь сбейте первое стопорное кольцо (можно с помощью ключа и молотка), а второе – снимите отверткой.

11. Снимите обгонную муфту.

Как осуществить замену механизма?

Возьмите новую обгонную муфту и установите на место изъятого бендикса. Обязательно промойте все детали механизма, пазы наружной обоймы, зачистите заусеницы на рабочих поверхностях.

Внимание: перед сборкой агрегата нужно обработать смазкой все подлежащие этому элементы механизма.

После установки стартера на место, подключите аккумулятор и заведите двигатель. Если все манипуляции были произведены верно – значит ваш автомобиль готов к эксплуатации.

Видео: замена бендикса стартера (инструкция).

На этом ремонт бендикса своими руками полностью завершен!

Советы бывалых

1. В процессе монтажа стартера важно проверить целостность шестерни бендикса и привода агрегата.
2. Стартер нельзя ронять, это сложный электроприбор, который может подвергнуться повреждению внутренних составляющих.
3. Перед тем как разобрать бендикс стартера, проверьте обязательно заряд аккумуляторной батареи. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
4. Если вы обнаружили треснутую или изношенную пластиковую шайбу, то ее нужно заменить.
5. При покупке нового бендикса, имейте при себе старый агрегат. Часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
6. При разборке стартера в первый раз, желательно процесс демонтажа записать на бумажку, дабы не допустить малейших оплошностей, при его сборке.

Сложности при разборке стартера

Наиболее распространенная загвоздка при ремонте бендикса – снятие стопорного кольца, и обратная его сборка.

У ограничительного кольца есть прорезь для стопорного. Одевается с противоположной стороны от бендикса.

При разборке втягивающего реле следует обязательно снимать контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутри держателя необходимо визуально оценить их состояние, при расслоении нужно обработать их на точильном камне и вставить в отверстия держателя.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина.

Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием силы трения ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину втягивающего реле и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

ремонт бендикса стартера своими руками

Принцип работы

Что такое тосол и для чего он нужен?
Самое время изучить принцип работы бендикса, ведь мы уже успели ознакомиться с его устройством и некоторыми особенностями. Мы постараемся в простой и доступной для понимания форме рассказать, как работает бендикс автомобильного стартера. Происходит этот процесс следующим образом:

1. Шестерня сцепляется с маховиком двигателя. Для запуска последнего требуется достичь показателя не менее 50 оборотов в минуту.
2. Стартер рассчитан исключительно на непродолжительные нагрузки, потому нужную скорость он не может обеспечить. В момент запуска авто на стартер может оказываться высокая нагрузка, которая станет причиной его повреждения.
3. За счёт бендикса можно не переживать за состояние стартера, если зажигание не будет отпущено сразу после запуска. Эта обгонная муфта будет выступать некой страховкой. Она предотвратит переход крутящего момента с двигателя на стартер.
4. В момент увеличения крутящего момента силового агрегата и превышения его показателей относительно стартера бендикс переходит в холостые прокручивания.

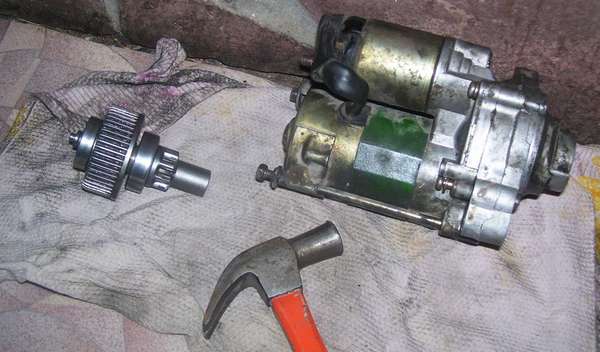

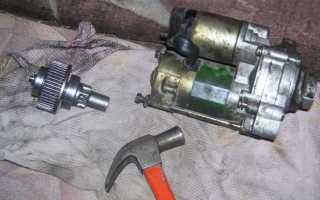

Стартер в разборе
Крайне редко в бендиксе что-то ломается. И всё же такие ситуации могут встречаться. Как вы могли догадаться, дальше будут изучаться варианты выявления поломок и причины, по которым они возникают.

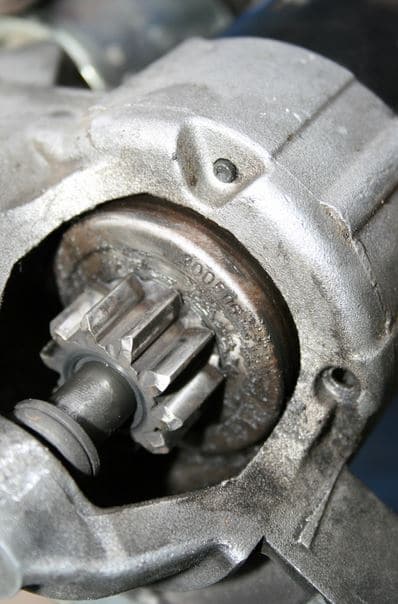

Устройство бендикса стартера

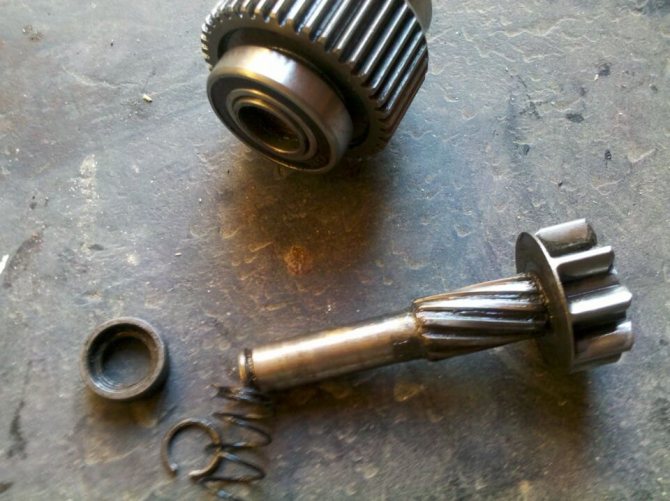

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Признаки неисправности бендикса стартера

Главным признаком поломки или частичного выхода из строя данного агрегата являются нехарактерные шумы при попытке запуска двигателя. Это может быть металлический скрежет или звуки резких ударов двух тяжёлых деталей друг об друга. Очень важный момент, что происходит это именно до того, как двигатель начал выдавать крутящий момент самостоятельно, так как если шум слышен уже при работающем ДВС, источник проблемы, скорее всего, находится уже в другом узле автомобиля.

Устройство стартера и расположение бендикса.

Если же разгонная муфта полностью пришла в негодность, то вместо мерного урчания мотора, Вы услышите лишь шум безрезультатно проворачивающего электродвигателя стартера. Как показывает практика, такое случается не сразу, а постепенно, в случае игнорирования водителем более незначительных симптомов неисправности.

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс. Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь. В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

Как поменять бендикс на стартере

Замена бендикса во многих случаях является оптимальным вариантом, даже при условии выхода из строя отдельных его частей. Дело в том, что в процессе эксплуатации все детали устройства изнашиваются приблизительно с одинаковой интенсивностью и замена одной из них не гарантирует длительной эксплуатации бендикса в дальнейшем.

Итак, чтобы заменить бендикс, стартер прийдется снять. Далее нужно вскрыть его корпус и извлечь реле, только после этого Вы сможете добраться до самого бендикса. Его удерживает на оси шайба и стопорное кольцо, как правило, для их снятия придется немного помучиться, особенно, чтобы извлечь кольцо.

Далее переходим к этапу установки новой детали. Предварительно лучше очистить внутреннее пространство от собравшейся грязи, а также хорошенько смазать подвижные и соприкасающиеся части конструкции. Самым сложным в процессе замены станет установка нового стопорного кольца, чтобы максимально упростить себе данную работу, воспользуйтесь специальными раздвижными пассатижами. Закрутите болты на корпусе стартера и установите устройство обратно в автомобиль. Для проверки осуществите несколько пробных запусков ДВС, если посторонних шумов/прокручивания не наблюдается, значит вы все сделали правильно.

Принцип работы

Самое время изучить принцип работы бендикса, ведь мы уже успели ознакомиться с его устройством и некоторыми особенностями. Мы постараемся в простой и доступной для понимания форме рассказать, как работает бендикс автомобильного стартера. Происходит этот процесс следующим образом:

1. Шестерня сцепляется с маховиком двигателя. Для запуска последнего требуется достичь показателя не менее 50 оборотов в минуту.
2. Стартер рассчитан исключительно на непродолжительные нагрузки, потому нужную скорость он не может обеспечить. В момент запуска авто на стартер может оказываться высокая нагрузка, которая станет причиной его повреждения.
3. За счёт бендикса можно не переживать за состояние стартера, если зажигание не будет отпущено сразу после запуска. Эта обгонная муфта будет выступать некой страховкой. Она предотвратит переход крутящего момента с двигателя на стартер.
4. В момент увеличения крутящего момента силового агрегата и превышения его показателей относительно стартера бендикс переходит в холостые прокручивания.

Крайне редко в бендиксе что-то ломается. И всё же такие ситуации могут встречаться. Как вы могли догадаться, дальше будут изучаться варианты выявления поломок и причины, по которым они возникают.

Признаки неисправности

Стартер является сложным механизмом, соответственно, там есть чему ломаться. Важно оперативно выявить виновника поломки. Дальше вы узнаете, как проверить бендикс стартера на предмет неисправности. Это можно сделать двумя способами:

1. На слух гораздо проще и быстрее проверить работоспособность обгонной муфты. В момент запуска авто слышны прокручивания электродвигателя стартера и вместе с ними издаётся металлический лязгающий звук. Это верный признак того, что с бендиксом что-то не так.
2. Для визуального способа придётся выполнить демонтаж детали, что не особо привлекает водителей. К этому способу всё равно придётся прибегнуть, если первый метод даст положительный результат. Для определения неисправности потребуется выполнить следующие действия:

• демонтируем механизм, здесь проблем не должно возникнуть, поскольку снимается он легко,
• проверяем способность к прокручиванию, в нормальном состоянии бендикс должен крутиться только в одну сторону,
• осматриваем зубья, они могут быть стёртыми,
• пружину проверяем на жёсткость, она может ослабевать со временем,
• вилку изучаем на целостность и степень изношенности,
• на валу якоря не должно быть люфта.

Возможные причины поломки

Самой распространённой проблемой является проскакивание бендикса стартера. Такая ситуация может возникать по нескольким причинам:

1. Рабочие ролики в результате естественного процесса износа уменьшаются в диаметре.
2. На ролике может образовываться плоская поверхность, что также возникает в результате естественного износа.
3. На обоймах могут стачиваться рабочие поверхности в местах соприкосновения с роликами.
4. Зубья на шестерёнке также могут изнашиваться.
5. Пробуксовка на свободном ходу — последствие отложения в большом количестве грязи в пазах и роликах.

Очень редко бендикс поддаётся ремонту, который ещё реже является целесообразным. Самой частой причиной всех неисправностей этой детали является естественный износ. Замена одного элемента не будет гарантировать длительной работы всего механизма. С большой долей вероятности можно говорить о скором появлении другой поломки. Бендикс — не такая дорогая деталь, чтобы экономить на её замене и заниматься малоэффективным ремонтом.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Замена бендикса стартера

Чтобы поменять бендикс, стартер нужно снимать и разбирать. На разных моделях авто снятие стартера может сопровождаться определенными сложностями и нюансами. После снятия стартера необходима разборка корпуса для проведения проверки/ремонта/замены бендикса;
Перед началом проверки и/или замены обгонной муфты важно понимать, что такое бендикс стартера в целом и как работает данное решение. Если ранее бендикс не снимался, однако выявлены признаки его неисправности, можно сразу купить бендикс стартера и приступать к замене. . Однако опытные специалисты рекомендуют сначала снимать стартер и производить проверку имеющегося бендикса, так как причина не всегда в нем. В любом случае, перед началом работ необходимо заранее изучить, как поменять бендикс на стартере.

Однако опытные специалисты рекомендуют сначала снимать стартер и производить проверку имеющегося бендикса, так как причина не всегда в нем. В любом случае, перед началом работ необходимо заранее изучить, как поменять бендикс на стартере.

Общие действия следующие:

1. откручиваем стягивающие болты, производим вскрытие корпуса;
2. выкручиваем болты крепления втягивающего реле;
3. снимаем бендикс с оси путем снятия шайбы и удаления ограничительного кольца;
4. тщательно удаляем грязь и отложения на внутренних элементах и поверхностях;
5. перед установкой нового/отремонтированного бендикса ось нужно смазать высокотемпературной смазкой
6. осуществляем установку стопорного кольца и шайбы (процедура сложная, кольцо нужно распереть при помощи рожкового ключа, струбцины, пассатижей и т.д.).
7. после установки бендикса трущиеся детали стартера необходимо промазать высокотемпературной смазкой (не допускайте попадания излишков на детали);

Завершающим этапом перед установкой стартера на машину будет его проверка. Для этого следует подать напрямую питание от аккумулятора на стартер. При помощи провода «+» подключается к управляющему контакту втягивающего реле стартера, «-» присоединяется на корпус стартера.

В норме должен быть слышен щелчок при подключении, бендикс выдвигается вперед. Если бендикс не выдвигается, необходимо проверить и заменить втягивающее реле.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково. Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как устроен бендикс стартера

Бендикс одновременно выполняет две функции. Во время запуска двигателя автомобиля стартером он обеспечивает жесткую кинематическую связь электродвигателя стартера с маховиком коленчатого вала двигателя. После успешного запуска двигателя внутреннего сгорания его обороты существенно повышаются. В этот момент бендикс разрывает жесткую связь, иначе прокручивается. Таким образом, электропривод стартера механически отсоединяется от вращающегося маховика. Такой процесс позволяет:

• избежать перенагрузки на вал стартера, преждевременный выход его из строя;
• уменьшить уровень механических шумов;
• предотвратить повреждение маховика, увеличение нагрузки на двигатель.

Конструктивно бендикс выполнен в виде двух совмещенных узлов: шестерни, входящей в механическое соединение с маховиком двигателя, и непосредственно обгонной муфтой. Особенностью шестерни является наличие скосов на внешних торцах зубьев. Они предназначены для облегчения совмещения рабочих зон бендикса и маховика в момент срабатывания стартера.

Обгонная муфта большинства применяемых бендиксов конструктивно исполнена в виде двух колец с полостями, внутри которых находятся упорные цилиндры либо шарики. Они заклиниваются пружинами при вращении шестерни маховика в одном направлении и не препятствуют взаимному вращению в противоположном направлении.

Подобная обгонная муфта известна многим велосипедистам под названием «трещетка». Однако в велосипедах обычно применяется иной, храповый, механизм обгонной муфты.

Признаки неисправности бендикса

В процессе эксплуатации автомобиля бендикс подвергается экстремальным нагрузкам во время запуска двигателя. Фото: avtomag22.ru

Ресурс бендиксов, особенно «неродных», составляет не более 20 тысяч моточасов в городском ритме движения.

О возможной неисправности бендикса можно судить по следующим признакам:

• механический скрежет в области стартера или маховика в момент запуска двигателя;
• непрерывный металлический звук после запуска двигателя (немедленно останавливайте двигатель);
• срабатывание стартера, зацепление с маховиком «через раз»;
• наличие механического звука по типу «трещетка» в момент запуска.

В этих и других случаях следует оценить исправность бендикса. Каких-либо косвенных методов стопроцентного определения неисправности бендикса нет. В любом случае, требуется демонтаж стартера, визуальный осмотр и стендовые испытания.

Основные причины неисправности бендикса

Неисправность бендикса обычно вызвана следующими причинами:

• естественный механический износ;
• попадание в зону контакта шестерня-маховик посторонних предметов;
• неисправность других элементов стартера: вилка, втягивающее реле;
• неправильная эксплуатация автомобиля в момент запуска;
• неисправность электрооборудования авто, вызывающая непреднамеренное срабатывание стартера во время движения автомобиля;
• несвоевременное проведение регламентных работ.

Восстановление работоспособности бендикса

В период тотального дефицита автозапчастей для отечественных автомобилей «кулибины» без труда ремонтировали некоторые бендиксы. Фото: driving24.ru

Ремонту, замене и восстановлению могут подлежать:

• «подъеденные» зубья шестерни;
• треснутые упорные кольца или шарики;
• изношенные пружины.

При более серьезных повреждениях конструкции ремонт бендикса невозможен. Но и в доступных для ремонта ситуациях целесообразнее произвести агрегатную замену. Бендикс является расходным элементом стартера. На рынке автозапчастей имеются модификации практически для любой модели стартера. Стоимость его невысока – от 600 рублей. СТО по ремонту стартеров имеют полный боекомплект для всех автомобилей.

Профессиональная замена бендикса занимает не более часа, стоит от 1000 до 3000 рублей в зависимости от марки автомобиля и сложности выполнения монтажно-демонтажных работ. Одновременно с этим большинство автомастерских производят диагностику стартера, регламентные работы, оценивают степень износа вилки, втягивающего реле, зубьев маховика. Это существенно увеличивает срок эксплуатации системы запуска двигателя.

Есть мастерские, которые восстанавливают работоспособность эксклюзивных бендиксов, например, для раритетных авто.

Самостоятельная замена бендикса

Для самостоятельной замены бендикса необходимы:

• навыки слесарных работ;
• наличие инструмента для проведения монтажно-демонтажных работ;
• возможность доступа к авто снизу (яма либо подъемник), если демонтаж стартера сверху невозможен;
• начальные знания в области электрики.

Последовательность выполнения работ по замене бендикса:

Еще один вариант самостоятельной замены вы найдете в этом видео:

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

• Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
• Все пластиковые шайбы должны быть целыми.
• При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
• Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Устранение неисправности

Есть несколько вариантов решения проблемы как дешёвые так и не очень.

Изменение конструкции

Для решения проблемы он посоветовал увеличить на крышке стартера верхнее отверстие, чтобы сместить бендикс ближе к венцу. Одновременно с этим необходимо сточить и посадочное место на ней.

Идея хорошая, это проверено на практике, но есть минус. Его необходимо прикручивать очень сильно иначе он отходит на место и снова всё ломается. Лучше всего увеличить отверстие и завтулить со смещённым отверстием.

Замена

Если у вас действительно часто ломается бендикс или венец, то не меняйте их отдельно. Если уж решили заняться ремонтом, то меняйте всё сразу, комплектом. Как бы вы ни хотели, но если сломался привод, то посмотрев на венец увидите побитые и сточенные зубья.

Установка редукторного

В последнем ремонте я менял малый стартер на редукторный со сменой сразу и венца. Венец выбирал отечественный. Штангенциркуль не взял, но можно взять у продавца и померил высоту зуба на венце. Лучше повыше.

По-моему самый удачный вариант без всяких переделок. Крутит легко и проблем пока не наблюдается. Многие говорили о том, что просто скорее всего не совпадают шестерни обгонной муфты и венца. Это ни разу не подтвердилось.

Замена картера

Замените картер маховика. Лично не пробовал, но если верить мастеру, то поможет. Да это возня и деньги, но лучше один раз заняться. Учитывая, сколько с моей стороны было потрачено времени на бесконечные ремонты и денег, то это лучший вариант.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Проскакивает бендикс стартера

В случае если стартер функционирует, однако не прокручивает и не заводит двигатель, мы говорим о том, что обгонная муфта проскакивает. Работает элемент по принципу храпового механизма. Таким образом, если какая-то его часть изнашивается, то он отказывается нормально работать. Зачастую стираются зубья, расположенные на шестеренках. Они не сцепляются и просто-напросто вращаются вокруг своей оси. Зубья каждый раз испытывают тяжелейшую нагрузку – им приходится вращать коленчатый вал мотора.
Износиться могут и кольца с шариками, если устройство бендикса предусматривает наличие не шестеренок, а пары колец. Нередко ломается пружина, которая входит в стопорный механизм.

Основной признак неисправности бендикса – мотор не заводится в результате того, что стартер не зацепляется за него и крутится «вхолостую». Относиться к подобной поломке нужно очень серьезно, ведь выход из строя одной детали может повлечь за собой поломку других связанных с ней элементов.

Что же делать в такой ситуации? Поможет лишь кардинальное решение проблемы – замена обгонной муфты, ведь современные технологии изготовления стартера не предусматривают замену его отдельных элементов. Даже если получиться поменять, к примеру, натяжную пружину, то навряд ли весь механизм прослужит долго. Незадолго после этого начнут сыпаться шарики, пропадет сцепление между валом.

Разобранный механизм бендикса

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Замена бендикса стартера

Ремонт бендикса стартера своими руками (фото и видео).

Добрый день. В сегодняшней статье расскажу, как произвести ремонт бендикса стартера своими руками. Традиционно для нашего сайта статья представляет собой подробную инструкцию с фото и видео материалами.

Что такое бендикс (обгонная муфта)?

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Устройство бендикса:

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

Визуально неисправность бендикса проявляется вот так:

Как проявляется неисправность бендикса

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

Заключение.

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей. Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая.

С уважением, администратор

Поделись
