Возможные неисправности тормозной системы автомобиля ГАЗель и способы их устранения.

Отказы и неисправности тормозной системы автомобиля заключаются в потере работоспособности тормозных механизмов и тормозного привода, в результате которой происходит полная или частичная потеря эффективности торможения автомобиля.

Неисправностями тормозного механизма являются:

• износ накладок тормозных колодок и барабанов и увеличение зазора между ними
• замасливание, заклинивание колодок, сопровождающееся нагревом тормозных барабанов

Неисправности механического привода ручного (стояночного) тормоза заключаются в вытягивании и повреждении тяг или тросов их заеданий.

В гидравлическом тормозном приводе имеют место следующие неисправности:

• подтекание жидкости через манжеты колесных тормозных цилиндров и через шланги
• недостаточный уровень тормозной жидкости в резервуаре главного тормозного цилиндра
• увеличенный свободный ход педали тормоза
• притормаживание колес на ходу

Основной признак неисправности тормозной системы характеризуется увеличением длины пути торможения (при одной и той же скорости движения и одинаковом состоянии дороги) и стремлением автомобиля к заносу при торможении, нагреванием тормозных барабанов.

Подтекание и недостаточный уровень жидкости в гидроприводе способствуют проникновению воздуха в систему привода, что сопровождается «проваливанием» педали. Тормоза при этом начинают действовать лишь после нескольких нажатий на педаль. Набухание манжет приводит к заеданию тормозов.

Увеличенный свободный ход педали наблюдается вследствие увеличения зазоров между накладками колодок и тормозным барабаном и между штоком и поршнем главного тормозного цилиндра, а также из-за уменьшения избыточного давления в системе в результате неисправностей клапана и возвратной пружины поршня главного цилиндра. Причиной этого является также недостаточный уровень тормозной жидкости в резервуаре главного цилиндра.

При наличии в системе гидравлического привода гидровакуумного усилителя (автомобиль ГАЗ-53П и др.) может происходить полное или частичное торможение всех колес автомобиля без нажатия на педаль тормоза или увеличение усилия нажатия на педаль при торможении автомобиля.

Причиной первой неисправности является отсутствие зазора между вакуумным клапаном и его седлом или неплотности в шлангах, штуцерах и других соединениях. В результате этого в камере усилителя над диафрагмой устанавливается атмосферное давление (вместо разрежения), в то время как под диафрагмой имеется разрежение, что и вызывает срабатывание тормозов.

Второй причиной увеличения усилия является выключение из работы усилителя вследствие нарушения регулировки его атмосферного клапана (недостаточный ход клапана или его отсутствие, в результате чего в камере усилителя под диафрагмой будет постоянное разрежение).

Причиной нагревания тормозных барабанов могут быть притормаживание (одного или нескольких) колес, ослабление или поломки стяжной пружины тормозных колодок, заедание поршня в колесном цилиндре (в гидравлическом приводе), недостаточный зазор между накладками колодок и барабаном и др.

Тормозные качества автомобиля оцениваются по двум основным показателям:

• величине тормозного пути
• максимальной величине замедления автомобиля

Наибольший тормозной путь для легковых автомобилей составляет 7,2 м при скорости 30 км/ч (на сухом горизонтальном участке) и замедлении 5,8 м/с2, для грузовых автомобилей массой 8 т и более и автобусов длиной 7 м и более соответственно 8,5—11 м и 5—4,2 м/с2. Для автомобилей КамАЗ — 20—21 м при скорости 40 км/ч. При этом усилие нажатия на педаль тормоза должно быть около 0,7 кН.

Эффективность ручного тормоза должна удовлетворять требованию удерживать полностью груженный автомобиль на уклоне 16%!(автопоезд на уклоне 8%!).

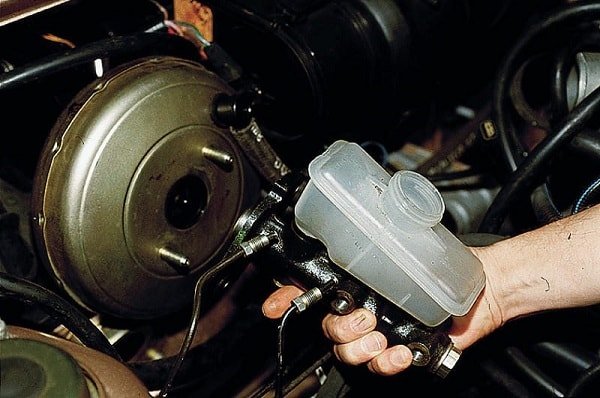

Предварительная проверка главного тормозного цилиндра

Характерным признаком неисправности главного тормозного цилиндра является «провал» педали тормоза ниже обычного (в идеале она не должна утапливаться больше чем на треть от полного хода), а также возможность ее продавливания еще глубже при значительном усилии. Такой симптом в любом случае должен заставить как можно скорее заглянуть под капот и для начала проверить уровень тормозной жидкости в бачке.

Если он в норме, а на корпусе главного тормозного цилиндра, на котором установлен бачок или соединенного с ним вакуумного усилителя тормозов нет видимых повреждений и подтеков, все может быть не столь плачевно. Вполне возможно проблема может решиться прокачкой тормозной системы и заменой жидкости. Чуть увеличившийся ход педали может быть следствием износа тормозных колодок, дисков и барабанов, поэтому проверить их состояние тоже не помешает.

Признаки неисправности главного тормозного цилиндра

Зачастую в автомобилях предусматриваются датчики давления, способные обнаружить его падении в контуре. Они оповестят водителя о неполадках на приборной панели. И все же нелишним будет узнать симптомы тех или иных неисправностей тормозной системы, так как причины могут оказаться разными.

Для начала посмотрим на симптомы, не указывающие на поломку цилиндра:

• Увод в сторону при торможении;
• Скрипы при торможении;
• Нагрев колодок на определенном колесе.

Все это может говорить о проблемах в колесах, контурах или заклинивании колодок. Также могут возникать утечки из рабочих цилиндров, бывают проблемы в вакуумном усилителе или нарушается целостность компенсационного бачка. Увеличившийся ход педали может говорить об износе колодок.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

• металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
• 2 поршня с уплотнительными резиновыми манжетами;
• 2 возвратных пружины;
• направляющие втулки;
• торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

устанавливаем другую, новую запчасть, производим сборку.

Принцип работы главного тормозного цилиндра

1 — тормозной бачок; 2 — вакуумный усилитель; 3 — педаль тормоза; 4 — главный тормозной цилиндр.

В момент нажатия педали тормоза шток вакуумного усилителя начинает толкать поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Общее описание системы тормозов

Мы настоятельно рекомендуем использовать компрессор с резиновой камерой, который отделяет воздушную сторону от жидкости. Если это невозможно, выполните следующую процедуру. Откройте выпускной клапан на суппорте или колесном цилиндре, пока жидкость не будет отпущена. Если у вас есть кровотечение с помощью двухсекционной педали тормоза, вам необходимо одновременно открыть винт для слива передних тормозов и задних тормозов. Подождите 12 секунд и повторите.

• Нажмите и удерживайте педаль.
• Если вы кровоточите системой с режущим тормозом, следуйте инструкциям ниже.
• Закройте выпускной клапан и отпустите педаль.

Не нагнетайте педаль.

Через перепускное отверстие в образовавшуюся при движении поршней пустоту попадает тормозная жидкость. Поршни перемещаются до тех пор, пока им это позволяют делать возвратная пружина и упоры в корпусе. Срабатывание тормозов происходит за счет максимального давления, создаваемого в поршнях.

После остановки автомобиля поршни возвращаются в исходное положение. При этом давление в контурах постепенно начинает соответствовать атмосферному. Разряжению в рабочих контурах препятствует тормозная жидкость, которая заполняет пустоты за поршнями. При движении поршня жидкость через перепускное отверстие возвращается в бачок.

Рекомендуем: Стартер на «Девятке» не крутит: ищем причину и способ ее устранения

Кровотечение системы с режущим тормозом

Насос будет только аэрировать жидкость и предотвратить полное кровотечение. Завершите процедуру кровотечения полностью вокруг автомобиля. Извлеките каждый суппорт до тех пор, пока не очистите воздух от воздуха. Повторите процедуру для левого тормоза. Повторяйте процесс, пока весь воздух не выйдет из системы.

• Держать.
• Закройте винт сливного отверстия на цилиндре или суппорте правого колеса.
• Отпустить педаль тормоза.
• Подождите 12 секунд.
• Освободить ручку режущего тормоза.

Перед каждым гоночным мероприятием или выходным днем ​​хорошая идея следовать этому контрольному списку, чтобы убедиться, что ваши тормоза максимальны.

Как работает главный тормозной цилиндр

Устройство главного тормозного цилиндра: 1 — Корпус с компенсационными отверстиями; 2-3 — Поршень привода контура; 4 — Распорная шайба; 5. Шток;

Чтобы облегчить водителю комфортное и уверенное торможение, в современных машинах воздействие на педаль передается через усилитель тормоза, зачастую – вакуумный. Нередко главный тормозной цилиндр закреплен на крышке усилителя, образуя с ним единый блок. При этом над цилиндром располагается компенсационный бачок, в котором имеется запас тормозной жидкости, который может пригодиться при незначительных утечках или естественном испарении.

Шток, идущий от вакуумного усилителя, упирается в сдвоенный поршень. Так как поршни расположены на одной оси, усилие штока сдвигает их одновременно, позволяя создавать давление сразу в двух контурах. При этом в расширяющиеся позади рабочих полостей отсеки из бачка также поступает жидкость. Это позволит избежать разряжения в контурах, которое может возникнуть, если отпустить педаль резко. Убрав усилие на шток, поршень возвращается пружинами в исходное положение, после чего давление в цилиндре выравнивается.

Принцип работы ГТЦ

Современные автомобили оборудованы двухсекционным ГТЦ. Каждая из секций работает со своим гидравлическим контуром. На автомобилях с передним приводом каждый из контуров объединяет тормозную систему переднего и заднего противоположного колеса (переднее правое и заднее левое, переднее левое и заднее правое). Тормозная система автомобилей с задним приводом устроена по-другому. Один контур работает на передних колесах, второй – на задних.

Главный тормозной цилиндр устанавливается на крышке вакуумного усилителя. Запас жидкости заливают в двухсекционный бачок, расположенный над главным цилиндром и соединенный с ним через специальные отверстия. Бачок изготовлен из прозрачного материала, чтобы можно было визуально по контрольным меткам на стенках емкости определить ее уровень. Если уровень падает ниже нормы, специальный датчик передает сигнал на панель приборов, где загорается лампочка.

В корпусе главного цилиндра находятся два поршня, расположенные тандемом (друг за другом). Один из них установлен свободно, а в другой упирается шток вакуумного усилителя. Поршни уплотнены резиновыми манжетами. Две возвратные пружины возвращают поршни на исходную позицию и удерживают их в этом положении.

В момент торможения первый поршень толкается штоком вакуумного усилителя. Двигаясь по цилиндру, он закрывает компенсационное отверстие. В первом контуре увеличивается давление, под действием которого перемещается второй поршень. Во втором контуре тоже увеличивается давление. При движении поршней образуются пустоты, которые тормозная жидкость заполняет через перепускное отверстие. Каждый из поршней перемещается, пока не сработает возвратная пружина. В контурах давление поднимается до максимального уровня, что приводит в рабочее состояние механизмы системы.

Когда торможение заканчивается, пружины возвращают поршни в исходное положение. Давление в контуре выравнивается с атмосферным через компенсационное отверстие. При возвратном движении поршня тормозная жидкость через перепускное отверстие возвращается в бачок.

Если вдруг произошла утечка жидкости в одном из контуров, работа другого контура не нарушится. Если утечка произошла, ход педали тормоза немного увеличится, но торможение останется эффективным.

Причины неисправности в устройстве ГТЦ

При нарушении герметичности в одном из контуров давление между первичным и вторичным цилиндром теряется. Это приводит к тому, что ГТЦ функционирует так, будто он обладает лишь одним контуром. Толкатель начнет передвигать оба поршня в исправном контуре до момента, пока поршень неисправного не достигнет торца цилиндрового корпуса. Соответственно, в разгерметизированной камере обеспечится требуемое давление. Если механизм «холостого хода» нормально отрегулирован, ТС эффективно замедлит автомобиль даже в условиях своей неполноценности.

Вот некоторые признаки неисправности в устройстве ГТЦ:

• разгерметизация цилиндра определяется по наличию течи на корпусе и специфическому запаху;
• износ тормозных колодок характеризуется характерным скрипом и протечкой тормозной жидкости;
• заклинивание регулятора, который распределяет усилие тормоза. В этом случае обязательно требуется прочистить тело цилиндра. Наблюдается низкий порог чувствительности педали тормоза, её приходится буквально «утапливать» в пол;
• педаль заваливается в пол — эта поломка образуется вследствие неработающих поршней. Если они не в состояние выработать нужное давление, то колодки не могут нормально сжиматься;
• повышение хода тормозной педали — признак того, что произошло завоздушивание ТС. Эксплуатация автомобиля в таком состоянии опасна, т. к. велик риск перегреть ТС до закипания. Устранить эту неприятность поможет прокачка.

Если что-то из вышеперечисленного происходит постоянно, можно говорить о повреждении клапана вакуумного усилителя либо полной потери герметичности в системе. Если поврежден сам металлический корпус или имеются задиры на поршне, требуется полная замена ГТЦ. При износе прокладки меняются все составляющие ремкомплекта (уплотнительные манжеты, резиновые прокладки, пружины).

Как прокачать главный тормозной цилиндр? Надо открутить клапан сброса воздуха в корпусе цилиндра и надавливать на педаль до вытекания идеально равномерной жидкости, без примеси воздуха. По завершении клапан возвращается на место и резервуар необходимо заполнить жидкостью заново. Последовательность прокачки механизмов такова: 1 — задний правый; 2 — передний левый; 3 — задний левый; 4 — передний правый.

Это интересно: Внутренний ШРУС автомобиля «Ауди 80»

Частой причиной неисправности этого элемента становится потеря герметичности корпуса и утечка тормозной жидкости. Дефект, вызывающий утечку тормозной жидкости, — протечка задней манжеты, определить её можно по наличию замасливания в месте стыка ГТЦ и вакуумного усилителя. Это может происходить вследствие пробоя гибких трубок из-за трения о вращающееся колесо.

Хорошо, если в области прохождения магистрали через арку она защищена специальной пружиной, не дающей колесу перетирать элемент. Если уровень жидкости снижен, надо проверить герметичность всей ТС и заменить поврежденную трубку.

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости. Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно.

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Что такое главный тормозной цилиндр и для чего нужен

Главный тормозной цилиндр и бачок.

Торможение осуществляется за счет того, что колодки прижимаются к диску. Это делается поршнями, которые приводятся в действие гидравлической системой с тормозной жидкостью. Однако для работы тормозной механики необходимо, чтобы давление как-то передавалось нажатием педали. Для этого и нужен главный тормозной цилиндр, передающий механическое воздействие водителя гидравлической системе через усилитель.

Учитывая важность детали, ее стараются сделать максимально надежной. Но еще большую надежность может обеспечить только дополнительная система, поэтому во всех современных машинах ГТЦ двухсекционный. Каждая секция обслуживает независимый контур, который в случае поломки первого будет дублироваться, хотя и с меньшей эффективностью.

Подключение контуров при этом может осуществляться:

• Параллельно (4+2). Один контур задействован на все колеса и имеет страховку на передних.
• Параллельно (2+2). Один контур отвечает за передние колеса, второй – за задние.
• Диагонально (2+2). Каждый контур задействован на одно переднее и одно заднее колесо по диагонали.

Как правило, диагональная система используется в переднеприводных авто, а параллельная 2+2 в заднеприводных.

Замена и ремонт ГТЦ — некоторые моменты

Рекомендация по поводу проведения ремонтных работ данного элемента проста – легче заменить его полностью, если не требуется банальной замены уплотнителей из резины. Самая распространенная причина некорректной работы ГТЦ – подтекание гидравлического вещества, потому надо периодически контролировать стык тормозного цилиндра.

При отсутствии внешних механических повреждений надо сменить изношенные запчасти, обязательно промыв ремкомплектные изопропиловым спиртом. Наличие разбухших манжет может сигнализировать о низком качестве тормозной жидкости, потому стоит сменить и её.

Параметры регулятора давления установлены изготовителем, потому запрещена его самостоятельная регулировка и проведение ремонтных работ!

Автовладелец сам определяет, произвести ремонт главного тормозного цилиндра лично или обратиться к специалистам. Однако прежде чем делать выводы, следует определить причину поломки. Как проверить главный тормозной цилиндр?

1. Следует обратить внимание на показания приборов на панели. Как правило, они своевременно оповещают о возникших неполадках с помощью индикаторов.
2. При появлении тревожного сигнала надо проверить, нет ли протечек жидкости.
3. Осмотреть стыки и выходы каждого контура ГТЦ.
4. Проверить давление внутри ТС.

Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению. Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.

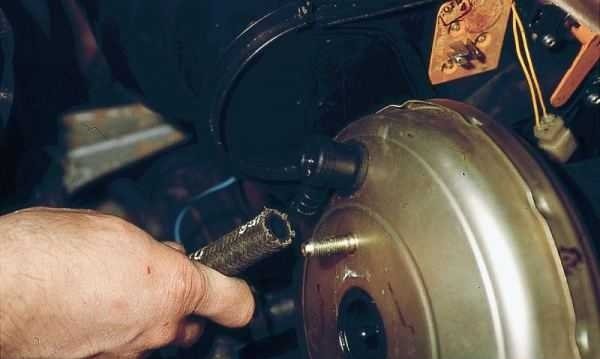

3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

главный тормозной цилиндр

Диагностика главного тормозного цилиндра после снятия

К сожалению, далеко не всегда выявить неполадки главного тормозного цилиндра можно без его демонтажа. Дело в том, что установленные в нем резиновые прокладки, предотвращающие вытекание тормозной жидкости, со временем приходят в негодность (трескаются, разбухают), что в итоге и отражается на эффективности работы тормозной системы. Повреждения штока цилиндра и его зеркала также видны лишь на демонтированной детали.

Снятие главного тормозного цилиндра также позволит более внимательно осмотреть его корпус и шток на предмет более серьезных повреждений. Если на них имеются глубокие царапины или трещины, главный тормозной цилиндр необходимо заменить в сборе. Если же обнаружены лишь поврежденные прокладки, то можно обойтись приобретением подходящего ремкомплекта.

Первоначальная диагностика главного тормозного цилиндра может быть произведена без его снятия с автомобиля. Если при визуальном осмотре выявлены значительные повреждения корпуса или подтеки тормозной жидкости через технологические отверстия в нем – замены, скорее всего, не избежать. Окончательное решение при этом может быть принято после снятия детали, ее разборки и более тщательного осмотра.

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках. Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей. Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы. Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене. И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре. В таком случае деталь придется заменить целиком.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.

Рекомендуем: Как правильно смазать стартер своими руками?

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

• в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
• заклинивание тормозных механизмов одного колеса;
• скрип и писк при торможении;
• нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

• Проверьте герметичность вокруг суппортов, поршней, фитингов и линий.
• Обжечь один раз вокруг автомобиля, чтобы пополнить систему свежей жидкостью.
• Износ прокладки.
• Убедитесь, что все колеса вращаются в условиях отсутствия сопротивления.

При замене пэдов вы должны очистить открытую часть поршня суппорта с помощью усилителя тормозов или тормозной жидкости до того, как поршень будет втянут в корпус поршня. Эта процедура позволит избежать повреждения поршневых уплотнений.

Когда автомобиль едет раз в неделю, мы рекомендуем заменять уплотнения один раз в середине сезона и перестраивать между сезонами. Для менее используемых автомобилей замена тюленей между сезонами прекрасна. Всегда промывайте систему свежей тормозной жидкостью после замены или восстановления уплотнения.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Опционально были передние дисковые тормоза, которые получали давление от того же главного цилиндра. Мы все, наверное, принимаем наши тормоза как должное. Мы не думаем о тормозах, пока нам не нужны, или когда они нас не подведут. Когда вы справляетесь с этим, физика торможения берет кинетическую энергию движущегося транспортного средства и превращает его в тепловую энергию. Хорошо, так что, черт возьми, это связано с остановкой Мустанга? Фрикционный материал, который контактирует с вращающейся массой железа или стали, замедляет ротор или барабан до упора, который нагревает подушку, башмак, ротор или барабан.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.

Когда возникают серьезные неисправности главного тормозного цилиндра, мы беремся за голову и начинаем считать, сколько же тысяч рублей уйдет на ремонт. Не спешите с пессимистичными прогнозами – для начала нужно определить характер неисправности, ее местоположение, учесть некоторые другие факторы. Не всегда вам потребуется и помощь крутого специалиста – иногда проблему действительно можно решить самостоятельно.

Мы преобразуем кинетическую энергию в тепловую энергию, применяя сопротивление этой кинетической энергии. Это главный цилиндр для одной тормозной системы. Одно тормозное давление резервуара и цилиндра для четырех тормозов. Эти главные цилиндры терпят неудачу, потому что резиновые чашки и уплотнения изнашиваются или жидкость загрязняется.

Когда мы преодолеваем теорию тормозной относительности, наша цель — это в основном одно: прекратить безопасно и надежно. Мустанги оснащены двумя основными типами тормозов: барабаном и диском. У некоторых есть сила, облегчающая тормозное усилие. Гидравлика заставляет жидкость работать для нас. Гидравлическое давление могло буквально перемещать планету. Потому что мы не можем сжимать жидкость, мы? это через линии и шланги к устройству, которое нам нужно для выполнения работы. Когда вы наступаете на педаль тормоза, главный цилиндр перемещает жидкость по линиям и шлангам к колесным цилиндрам или суппортам дискового тормоза, которые перемещают обувь или подушки против вращающегося барабана или ротора.

Неисправности главного тормозного цилиндра в большинстве случаев связаны с тем, что жидкость начинает распределяться неравномерно. Где-то она находится в избытке, где-то ее совсем не хватает.

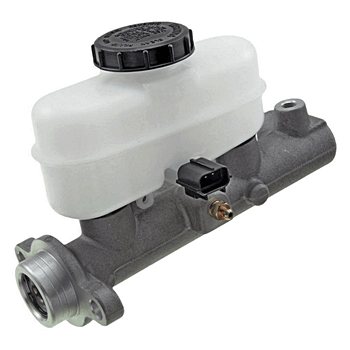

Строение и принцип работы тормозного цилиндра

Если посмотреть на обычный цилиндр в разрезе, он представляет собой конструкцию из двух секций. Любая из секций ответственна за нормальное торможение колеса впереди и сзади, но с прямо противоположной стороны. Конечно, если вы гоняете на заднеприводном авто, ситуация совершенно иная: каждая из описанных выше секций отвечает за полноценную работу системы по осям.

Если в жидкости присутствует воздух, мы сжимаем воздух и не можем эффективно перемещать тормозную жидкость. Вот почему тормоза, которые требуют кровотечения, кажутся губчатыми. Когда весь воздух и загрязненная жидкость удаляются из системы, эффективность торможения резко возрастает. Тормозные системы следует промывать и заливать при каждом торможении. Это сохраняет жидкость свежей и эффективной. Загрязненная тормозная жидкость ухудшает эффективность торможения и вашу безопасность.

Барабанные тормоза были вокруг с начала 20-го века, и на пути было много вариаций. Большинство классических Мустангов были оснащены барабанными тормозами. Это должно сказать вам кое-что о технологии торможения. Барабанные тормоза — это старые технологии.

Как работает цилиндр? Достаточно нажать на педаль, как он тут же вступает в действие. При наличии вакуумного усилителя состоит из трех камер. Одна преобразовывает ваше нажатие в давление. После нажатия нагрузку принимает на себя поршень. Тормозная жидкость начинает воздействовать на суппорт (оказывает давление). Суппорт сжимает тормозные диски с помощью колодок.

Барабанный тормоз более сложный, чем дисковый тормоз, потому что задействовано больше деталей. Когда мы применяем тормоза, колесный цилиндр получает гидравлическое давление от главного цилиндра. Фрикционный материал контактирует с вращающимся барабаном, который является неотъемлемой частью оси и колеса. Это трение приводит к остановке барабана, колеса и шины. Три возвратные пружины вытаскивают обувь из барабана при отпускании педали.

Как разобрать главный тормозной цилиндр ВАЗ

Регулятор звездообразного колеса между двумя ботинками внизу регулирует обувь в или из. Самонастраивающиеся барабанные тормоза используют еще больше деталей. Самонастройка состоит из кабеля, поворотного крюка и возвратной пружины, и он работает только при резервном копировании и применении тормозов. Когда обувь касается барабана при резервном копировании, поворотный крюк отходит от регулятора звездообразного колеса, а затем возвращается, перемещая регулятор звездообразного колеса, тем самым перемещая обувь ближе к барабану.

Как проверяется ГТЦ?

Рекомендуем: Как правильно проверять маслосъемные кольца и что для этого нужно?

Даже незначительные на первый взгляд неисправности могут повлечь не просто ремонт, а полноценную замену. Чем бы ни закончилась диагностика, важно помнить одно – езда на автомобиле с неисправным тормозным цилиндром опасна для жизни! Поэтому при первых признаках неисправности рекомендуем заняться ремонтом данной детали серьезно и основательно.

Начинать проверку цилиндра лучше всего с традиционного осмотра. Изучите деталь на наличие дефектов и определите, нет ли протечек жидкости. Если визуальное обследование не показало очевидных проблем, переходим к проверке педали тормоза. Все просто, как таблица умножения – уверенно надавите на педаль. Если она проваливается, ощущается ее «заедание», есть смысл задуматься о более тщательной проверке. Скорее всего, с тормозным цилиндром что-то не так.

Еще одна «головная боль», которая со временем настигнет любой тормозной цилиндр – это коррозия. Да-да, как и любой другой механизм, ГТЦ имеет свойство ржаветь, покрываясь пятнами внутри. Почему так происходит? Во всем следует винить два фактора: воду и постоянный доступ к кислороду. Эти две составляющие всегда находятся в тормозной жидкости.

Еще раз об утечке

Цилиндр устроен интересным образом. Даже если в секции №1 наблюдается утечка жидкости, вторая остается в рабочем состоянии. 1-й поршень проходит через свою же секцию и приводит в движение второй. Последний создает нужное давление для обеспечения нормальной работы секции.

А вот если утечка происходит во второй секции, наблюдается абсолютно иная картина. Поршень спокойно работает в исправной секции, тогда как в работу вовлекается другой поршень из неисправного отдела. Он движется вперед, не встречая на своем пути никаких препятствий и преград, упирается в ограничитель. Сразу же перекрывается выходное отверстие. Давление в секции №1 растет, что обязательно повлечет непредвиденное торможение механизмов.

В конечном счете, после нажатия тормозная педаль просто проваливается. Торможение хоть и происходит, но только в конце хода. Теперь вы понимаете, почему ездить с такой поломкой опасно?

Поломка ГТЦ, его комплексная замена

По какой причине цилиндр приходит в негодность? Наверное, вы уже сами догадались, что это разгерметизация. Ее можно заметить невооруженным взглядом. Даже при внешнем осмотре видно, как протекает тормозной двигатель, оставляя после себя неприятный запах и характерный след. Естественно, даст знать о себе и тормозная жидкость в бачке. Ее уровень будет постоянно уменьшаться. Эти и некоторые другие признаки указывают на то, что вам нужно срочно ремонтировать ГТЦ во избежание фатальных последствий.

Безобидная на первый взгляд разгерметизация цилиндра – серьезный повод, чтобы произвести его замену на качественно новый механизм.

Обязательный ремонт, полноценная замена ГТЦ потребуются, если:

• Поршневые манжеты для уплотнения достаточно сильно износились или повреждены.
• Входная манжета и пружина возврата работают с перебоями.
• Прилично износилось зеркало механизма.

В завершение хотим еще раз напомнить вам о том, что от качества работы тормозной системы напрямую зависит ваша безопасность на дороге. Не стоит недооценивать неисправности главного тормозного цилиндра. В противном случае, поездка может закончиться неожиданным отказом тормозов.

Главный цилиндр тормозов BMW 3 (E30)

Общие сведенияПредупреждение

Рекомендуется заменить снятый цилиндр новым или восстановленным, так как в случае подтекания жидкости замена деталей старого цилиндра новыми деталями из ремкомплекта положительного результата не дает. Как правило, старый цилиндр будет сильно изношен, в чем можно будет убедиться, затратив значительное время на его разборку.

Главный цилиндр и вакуумный усилитель тормозов

1. Питательный бачок 2. Пробка бачка с выключателем контрольной лампы уровня 3, 6. Вакуумный шланг 4. Хомут 5. Обратный клапан (на моделях 325i) 7. Хомут 8. Обратный клапан (на всех моделях кроме 325i) 9. Скоба 10. Вилка толкателя 11. Ось 12. Гайка

13. Чехол 14. Шайба 15. Гаситель пульсаций 16. Толкатель 17. Фильтр 18. Уплотнительное кольцо 19. Ограничительный болт 20. Главный цилиндр 21. Гайки крепления главного цилиндра 22. Уплотнители бачка 23. Хомут 24. Вакуумный усилитель тормозов 25. Колено

Снятие

Главный цилиндр с присоединенным вакуумным усилителем размещаются в левой части моторного отсека.

Общие сведения

1. Чтобы снять главный цилиндр, отсоедините разъем проводки (стрелка сверху), отсоедините трубки гидропривода (нижняя правая стрелка) и отверните два болта крепления (нижняя левая стрелка).

2. Удалите как можно больше тормозной жидкости из бачка.

3. Отверните штуцера трубок гидропривода на главном цилиндре, немедленно заглушите трубки и отверстия. Отведите трубки в сторону.

4. Отсоедините от главного цилиндра разъемы, отверните гайки крепления цилиндра к вакуумному усилителю и снимите цилиндр. Снимите и замените уплотнительное кольцо (1).

Удаление воздуха из главного цилиндра

Общие сведения

1. Перед установкой нового либо восстановленного цилиндра его необходимо прокачать на специальном станке. Для этого закрепите цилиндр в тисках через мягкую прокладку (в противном случае цилиндр может треснуть!).

2. Установите заглушки с резьбой в отверстия штуцеров трубок гидропривода и слегка подтяните их, чтобы через них не проходил воздух.

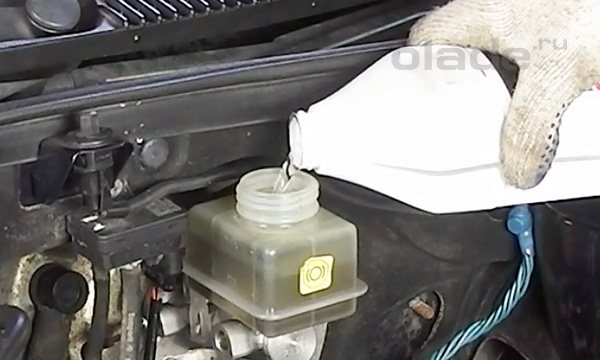

3. Заполните бачок тормозной жидкостью рекомендуемого типа.

4. Снимите одну из заглушек и введите поршень в цилиндр, протолкнув его отверткой, чтобы удалить воздух.

5. Не отпуская поршня, затяните заглушку.

6. Повторяйте процедуру до тех пор пока из отверстия под штуцер не начнет вытекать тормозная жидкость без воздушных пузырей. Постоянно доливайте тормозную жидкость в бачок главного цилиндра.

7. Чтобы ускорить процедуру предварительной прокачки цилиндра можно заглушать отверстие под штуцер пальцем, однако по окончании процедуры затяните заглушку и повторите процедуру на другом отверстии.

Установка

Общие сведения

1. Установите главный цилиндр (вместе с новым уплотнительным кольцом) и заверните от руки гайки крепления.

2. Заверните штуцера трубок гидропривода, не прилагая значительных усилий.

3. Затяните все штуцера и гайки крепления с заданным моментом.

4. Заполните главный цилиндр жидкостью, затем прокачайте его (если предварительная прокачка не выполнялась), прокачайте весь гидропривод.

5. При прокачке цилиндра на автомобиле попросите помощника нажать несколько раз на педаль и удерживать ее в нажатом положении. Отпустите штуцер чтобы дать выйти воздуху и жидкости, затем затяните. Повторяйте процедуру для обоих штуцеров до тех пор пока в тормозной жидкости не исчезнут пузырьки воздуха. Проверьте работу тормозов перед эксплуатацией автомобиля.

Видео про “Главный цилиндр тормозов” для BMW 3 (E30)

Двойной вакуумный усилитель на BMW E30

Двойной вакуумный усилитель на BMW E30

разбираем главный цилиндр сцепления бмв е30,е32,е34

разбираем главный цилиндр сцепления бмв е30,е32,е34

Ремонт разборка гтц лукас от бмв 1988 – 1986 год

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Признаки неисправности главного тормозного цилиндра

Автор: Сочи Авто Ремонт

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Принцип работы тормозной системы

В основе работы гидравлического привода лежит свойство жидкости не сжиматься от внешнего воздействия. Благодаря этому жидкость отлично выполняет роль передатчика усилия без каких-либо потерь, но при условии, что в ее составе будет отсутствовать газ.

Принцип действия тормозной системы с гидравлическим приводом очень прост: водитель жмет на педаль тормоза, тем самым начинает воздействовать на тормозную жидкость, находящуюся в герметичных трубопроводах. Поскольку она не сжимается, то усилие приводит к перемещению ее по трубопроводам, концы которых соединены с рабочими механизмами. Из-за этого давление в полостях механизмов возрастает, и поршни механизмов выходят со своих посадочных мест, прижимая колодки к дискам или барабанам – происходит замедление движения. При прекращении воздействия на педаль давление падает (жидкость возвращается обратно) и поршни механизмов становятся в исходное положение.

Корректная работа главного цилиндра — залог безопасного управления автомашиной и обеспечения сохранности жизни водителя и других участников дорожного движения. Потому контроль за правильным функционированием тормозной системы должен осуществляться регулярно.

Принцип работы

Теперь рассмотрим, как все работает: за счет воздействия пружин поршни установлены в исходном положении. При этом компенсационные каналы открыты, камеры полностью заполнены жидкостью (система соединена с атмосферой).

При нажатии на педаль тормоза водитель перемещает соединенный с ней шток. Этот шток, преодолевая усилие пружины, толкает первый поршень. Перемещаясь, он закрывает компенсационный канал, что приводит к герметизации контура (он отсоединяется от атмосферы) и открывает перепускной (жидкость из бачка поступает в полость за поршнем). При этом в камере начинает возрастать давление. Одна часть жидкости из нее идет в трубопроводы, воздействуя на тормозные механизмы, другая же – толкает второй поршень. Он, перемещаясь, делает то же самое, что и первый – закрывает один канал и открывает другой, а также выталкивает жидкость в трубопроводы.

При отпускании педали, пружины возвращают поршни в исходное положение. При этом, имеющаяся за поршнями жидкость возвращается обратно в бачок через перепускной канал (все это исключает возникновение разрежения). Став в начальное положение, поршни открывают компенсационные каналы, соединяя систему с атмосферой (происходит выравнивание давления в ней).

Теперь рассмотрим, как же работает ГТЦ в случае, если один из контуров потерял герметичность. Для начала разберем ситуацию, когда поврежден контур, за работу которого отвечал первый поршень. Поскольку он разгерметизирован и жидкости перед поршнем нет, то при нажатии на педаль, давление в камере не будет повышаться. Поршень, не встречая сопротивления, сместится до упора и уже механическим способом начнет воздействовать на второй поршень. А тот в свою очередь, передвигаясь, выполнит свою функцию – обеспечит нагнетание жидкости в механизмы своего контура.

В случае разгерметизации контура, за который отвечает второй поршень, все работает несколько по-иному. При нажатии на педаль, первый поршень начнет срабатывать как положено и в камере перед ним начнет возрастать давление. Но поскольку его не будет во второй камере, то не возникнет сопротивления и второй поршень под действием давления сместится и упрется в стенку корпуса. Это обеспечит выдавливание жидкости из первой камеры в трубопроводы контура.

Видео: Замена ремкомплекта на главном тормозном цилиндре на ВАЗ 2107

Замена ремкомплекта главного тормозного цилиндра ВАЗ 2107
