Aux кабель: как выглядит и для чего нужен?

Что такое AUX IN и для чего он нужен

Этот порт нужен для подключения внешних аудиоисточников с целью усиления их звука и получения записанной на них информации. Основное требование к подключаемым устройствам — выдаваемое напряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазон имеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглое отверстие, окантованное тонким металлическим кольцом. Разъем чаще всего располагается на лицевой панели автомагнитолы, иногда может быть закрыто специальной крышечкой, защищающей порт от попадания грязи, влаги.

Почему это удобно?

• Существенно расширяются технические функции обычных магнитол.
• Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
• Возможно дополнительное подключение абсолютно любых внешних устройств.
• Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
• Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
2. Компьютерный планшет.
3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
4. Микрофон, если в магнитоле есть функция «караоке».
5. Ноутбук.
6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Наличие разъема aux – стандарт для любой современной аудиоаппаратуры. Поэтому большинство производителей обязательно устанавливают данный разъем.

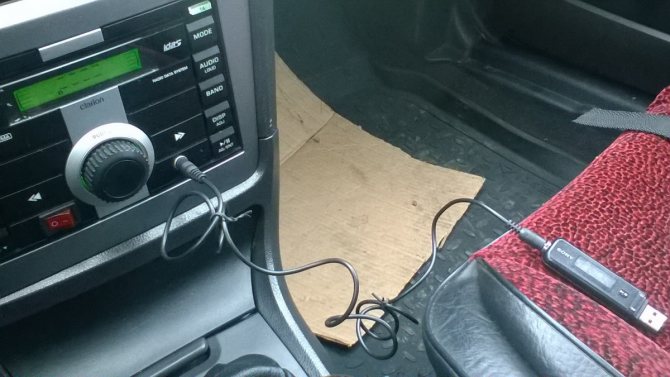

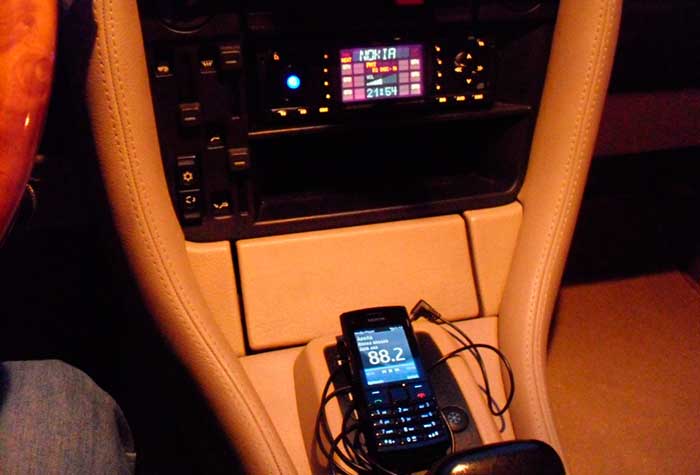

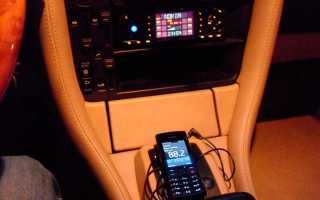

Телефон с кабелем АУКС, готовый к подключению

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.

Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как подключиться

Есть два варианта: когда порт AUX уже есть в магнитоле и второй, когда его нет. Во втором случае придется заняться самостоятельным изготовлением кабеля-переходника. Но такая ситуация обычно возникает с аппаратурой устаревших поколений. В первом случае подключение можно сделать тремя способами, о которых рассказывается далее.

Как работает Аукс в машине

АUX — не USB-порт, как многие ошибочно заявляют, не обрабатывает поступающий сигнал, а просто воспроизводит звук, что негативно сказывается на звучании дорожки или аудиокниги. Через Аукс (AUX), можно сделать музыку громче — её бывает трудно расслышать из-за слабых динамиков в подсоединяемом электронном девайсе, это может вывести водителя из психического равновесия.

Можно подключить телефон, флешку, или другое такое же устройство к машине через Аux. Это позволит говорить с собеседником в автомобиле по громкой связи, или слушать MP-3 плееры, которые без наушников бесполезны.

Обычно аппаратура в машине оснащена не одним, а двумя Аукс-портами: один маркирован aux-in, второй — out. Последний можно использовать вместо наушников — об этом говорит маркировка, гнездо служит для выхода звука, а не для подключения к нему устройств. Поэтому, если аудиосистема в машине работает некорректно, сначала нужно убедиться, что владелец не перепутал гнезда.

Основное условие, чтобы Аукс работал — напряжение подсоединяемых устройств примерно 0,5 -1 В, большинство аппаратуры настроено именно на такое напряжение, поступающий сигнал должен быть именно такого номинала.

Как подключить айфон к Ауксу в машине

Теоретически такой вопрос может показаться даже глупым, достаточно подсоединить и можно слушать что угодно. Так бы оно и было, если бы у Аукса и айфона были схожие порты с кабелями. На многих гаджетах нет 3,5-миллиметрового входа, значит подключение не осуществить. Понадобится переходник с гнездом Mini Jack 3, 5 мм (каким подсоединяют наушники) с одной стороны и разъемом с другой. Его можно сделать самим, но лучше всего приобрести Bluetooth. Он предпочтительнее по нескольким соображениям:

• улучшается качество звучания треков;
• можно использовать сразу несколько устройств, так как на переходнике обычно несколько входов;
• легкость контроля — можно использовать пульт или ручки переключения.

Переходник удобнее еще и тем, что экономит место, так как ему не нужны постоянно запутывающиеся, скручивающиеся провода, которые тоже куда-то приходится девать и которые часто мешают сидящим впереди.

Зарядное устройство, которое вы захотите подключить — будь то айфон, или флешка можно одновременно заряжать, но при этом нужно следить за напряжением, так как слишком большое количество вольт «вышибет» его.

Следует помнить, что используемый таким образом телефон, подключённый через портал к Ауксу (AUX) в машине может также быстро разряжаться.

Как подключить телефон андроид через Аукс в машине — это надо знать

Возможности для подсоединения гаджета на платформе Андроид здесь также ограничены:

• специальный провод для магнитолы (продается в специализированных магазинах) или другой подходящий провод;
• переходник Bluetooth.

Часто для этого используют стандартный кабель мини-джек со штекером, как для наушников с одной стороны и разъемом с другой. При покупке такого провода лучше не экономить, иначе это отрицательно скажется на звучании, или система вообще не распознает их.

Как через аукс подключить флешку в машине

Для прослушивания звука с флешки, потребуются провод с преобразователем. Стандартный мини-джек, который используют для смартфонов, сюда не подходит, найти другой сложно.

Как сделать преобразователь для флешки своими руками

Преобразователь можно сделать и самим. Для него нужны:

• старые наушники;
• разъемы по типу «тюльпан»;
• провод на четыре жилки с медной обмоткой.

Понадобится также мультиметр — им проверяют провод наушников, он должен быть исправен.

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).
2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
4. Все подключилось!
5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение “Музыка”.

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель для автомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Провод должен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бывает так, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другого типа. Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, а на другом – ответная часть, подходящая к разъему на вашем гаджете. Минус использования проводного способа соединения бортовой аудиоаппаратуры и внешнего устройства – наличие кабеля, который может мешаться в салоне. Зато есть и плюс: никакие радиопомехи не помещают корректной передаче информации, к тому же, возможно, что при прослушивании файлов телефон одновременно будет заряжаться.

Вам остается только подобрать нужную длину кабеля

Где купить?

AUX кабель в буквальном смысле можно найти где угодно. Однако следует помнить, что качество у провода будет разным. Конечно, покупателей трудно убедить в том, что экономить не следует. Но это тот самый случай, когда лучше послушаться совета продавца. Дело в том, что такие кабели очень дешевые. Даже самые дорогие из них редко стоят более 300 рублей. Кабель же за 50 рублей не только не прослужит долго, он еще окажется коротким и тактильно неприятным. Если все же нет желания приобретать дешевый продукт, который наверняка в скором времени сломается и есть возможность немного подождать – лучшим выбором станет знаменитый интернет-магазин китайских товаров Aliexpress.

В народе ходит миф о том, что китайские товары некачественные. Однако это далеко не так. Практически все производится в Китае, особенно различные кабели. Приобретая продукт китайского бренда, покупатель может быть уверен в качестве товара. При этом покупать AUX кабель без бренда или со слишком уж низкой ценой явно не стоит.

Качество оплетки самого провода также имеет не последнее значение. Это важный элемент. Хорошая тканевая оплетка делает проводок гибким и прочным, в то время, как обычная изоляция легко перетирается и является далеко не гибкой.

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Как подключить Аукс к магнитоле

Благодаря тому, что выход аукс является распространенным решением и встречается на подавляющем большинстве техники, способной воспроизводить аудио сигналы, подключение не представляет особых сложностей.

Чтобы выполнить такое подключение в автомобиле, необходимо найти AUX разъем на магнитоле или штатном ГУ, а также подготовить подходящий по длине аукс кабель. Такой аукс провод означает, что нужен кабель с двумя 3.5 мм. разъемами TRS ( 3.5 jack, 3.5 «джек») на обоих концах.

Далее потребуется один 3.5 вставить во вход AUX на магнитоле, а другой в 3.5 разъем на мобильном устройстве, после чего выбрать и запустить нужную композицию или аудиофайл на мобильном устройстве.

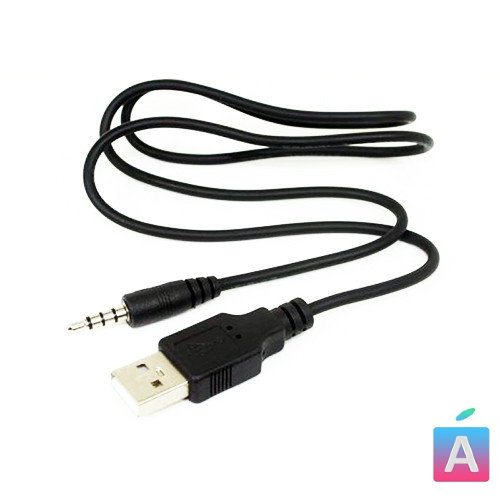

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

• Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
• Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
• Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
• Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Кабель с USB переходником и Bluetooth

Bluetooth-адаптер

Это самый лучший вариант: при его использовании информация передается беспроводным путем, и кабели в салоне не мешаются. Чтобы воспользоваться этим методом, потребуется приобрести адаптер, к одной стороне которого подключается Bluetooth, другая вставляется в разъем AUX диаметром 3,5 мм бортового мультимедиа или магнитолы.

Достоинства такого способа подключения:

• отличный кодек — качество воспроизводимого звука довольно высокое;
• быстрота и простота подключения — потребуется только нажать на кнопку, после чего адаптер все установит в автоматическом режиме;
• удобство управления — контролировать работу адаптера можно через пульт ДУ, голосом или кнопками на панели устройства;
• возможность работы с несколькими девайсами.

Но есть и отрицательные стороны. В первую очередь это относительно высокая стоимость адаптера. Во-вторых, его автономность и необходимость периодической подзарядки. Но выход из ситуации есть, и о нем рассказывается далее.

Советы по покупке

Доступность AUX кабеля практически повсеместная. Не забывайте о качестве провода, которое может существенно варьироваться. Покупателем важно сэкономить, но в данном случае продавец будет прав: стоимость кабелей невысока, и зачастую не превышает 300 руб. Если вы совсем стремитесь сэкономить, то помните о малом сроке службы провода, он будет иметь недостаточную длину, и неприятным на ощупь.

Существует народный миф относительно низкого качества китайских товаров, но он не имеет пол собой реальных оснований. Кабели, как и практически всё прочее, также создаются в Китае. Приобретая такую продукцию, покупатель быть уверен в том, что она качественная. Однако покупка AUX кабеля без бренда или по явно сниженной ценой не рекомендуется.

Не последняя роль отводится качеству оплётки провода, как важнейшему элементу. Благодаря качественной тканевой оплётке, провод делается необходимой степенью гибкости и прочности, по сравнению с обычной изоляцией, которая твёрдая и не гибкая.

Почему играет тихо

Если пользователь подключает внешнее устройство, а оно играет тихо, рекомендуется проверить состояние коммутационного кабеля. При образовании разрывов металлических жил снижается качество передаваемого сигнала, который некорректно воспроизводится магнитолой. Для проверки применяется тестовый прибор, поврежденные кабели необходимо заменить. Также проблема возникает при ошибочной настройке громкости звучания.

Как припаять на кассетном проигрывателе

Штатные кассетные головные устройства сохраняются в автомобилях как оригинальный аксессуар, подчеркивающий состояние транспортного средства. Конструкция оборудования допускает доработку и установку разъема АУКС, пользователю требуется заранее продумать место расположения штекера или гнезда. Перед началом работы требуется приобрести соединительный кабель и снять с наушников старый коммутационный штекер.

Последовательность действий по монтажу порта AUX в кассетную магнитолу своими руками следующая:

1. Перед тем, как подключить АУКС к магнитоле, потребуется демонтировать проигрыватель из посадочного гнезда, а затем отсоединить коммутационные кабели и антенну.
2. Отвернуть винты, крепящие верхнюю часть кожуха головного устройства. На части изделий для удержания крышки применяются дополнительные пружинные защелки.
3. Для доступа к потенциометру регулировки громкости потребуется демонтировать лентопротяжный механизм в сборе. Удаление узла производится аккуратно, чтобы не повредить элементы конструкции.
4. К регулятору громкости, оборудованному 3 выходами, припаиваются 3 дополнительных кабеля. Шнуры обеспечивают подключение общей шины и звуковых каналов. Расположение выходов определяется по электрической схеме оборудования или тестовым прибором.
5. Соединить кабели в общий жгут, который изолируется. Установить штекер и запаять контакты, обеспечив изоляцию каналов.
6. Вывести жгут из корпуса магнитолы, а затем проложить внутри панели приборов до места установки разъема.
7. Установить на место демонтированные элементы и проверить работоспособность конструкции.

Кабель для автомобиля

На самом деле, нет никакой разницы, к какому устройству подключается AUX. Особенно нет различий при наличии самого линейного порта. Однако в некоторых автомобилях его нет. Удивительно, но это не обязательно старые машины. В автомобиле Toyota Camry 2008 года выпуска также нет линейного входа. В таком случае потребуется AUX кабель для машины. От обычного он отличается только тем, что продается набором. В него входит сам кабели и линейный порт, который необходимо подключить к магнитоле. Чаще всего инструкции по монтажу в комплекте нет. Вне зависимости от магнитолы и года выпуска автомобиля – подключение линейного порта всегда производится сзади. Придется проявить смекалку, чтобы красиво вывести на переднюю панель, в бардачок или в подлокотник сам разъем.

Конструкция порта aux и штекера соединительного кабеля

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, голосовые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

В дорогих импортных авто гнездо входа aux может закрываться крышкой, предохраняющей контакты от попадания пыли и влаги.

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

Как сделать вход aux на магнитолу – самостоятельное подключение

За самостоятельную работу нужно браться, если вы имеете навыки пайки, чтения радиосхем, разборки автомагнитолы. Начинающим любителям звукового тюнинга, чтобы не испортить автомагнитолу, лучше обратиться к специалистам.

Прежде чем браться за работу, необходимо найти в библиотеке или Интернете схему вашей модели автомобильной магнитолы. Без подробной радиосхемы браться за работу нет смысла. Для комфортной работы нужно снять автомагнитолу с машины и принести ее домой.

Для разборки и монтажа вам понадобятся:

• отвертки, плоскогубцы;
• паяльник и принадлежности для пайки (припой, кислота, паяльная лупа);
• отрезки акустического провода, изолента;
• выходной универсальный разъем типа «тюльпан».

Перед началом монтажа нужно полностью разобрать автомагнитолу, снять шлейфы, кассетный магнитофон или СД-проигрыватель, найти радиосхему.

Для практического монтажа дополнительного соединения нужно:

1. На радиосхеме найти пины входов каналов и заземления. Стандартно левый канал обозначается буквой «L», правый канал – литерой «R», земля маркируется как «GND».
2. Просчитать расположение контактов на схеме радиомодуля. Точки контактов на плате могут быть отмечены печатными надписями RCH, LCH. Попутно можно осмотреть всю печатную схему, очистить ее, выявить обугленные дорожки, проверить предохранители.
3. Проверить подключаемый кабель. Внутренняя целостность проводов тестируется мультиметром. Провода, идущие к местам пайки, можно взять от стандартного джека, коаксиального кабеля с тремя экранированными жилами. Предпочтительны цветные провода, которые легко отмаркировать по каналам. Для подключения будет достаточно отрезка длиной в 30 – 40 сантиметров.
4. Припаять провода к контактным точкам. Для пайки лучше пользоваться маломощным паяльником с острым жалом. Точность пайки обеспечит паяльная лупа и подложенная темная изолента.
5. Провод заземления припаивается к точке GND или на корпус радиомодуля.
6. Припаянные провода дополнительно изолируются термоусадкой, выводятся за корпус автомагнитолы. Если нет подходящих отверстий, их можно просверлить.
7. Припаять маркированные провода к контактам выходного гнезда типа «тюльпан», найти для него место на «торпедо» или центральной консоли, закрепить выход.

У некоторых кассетных автомагнитол за регулятором громкости есть специальные трехштырьковые разъемы для подключения СД-чейнджера, к которым можно подключить линейный вход. Подключаться к таким схемам еще удобнее, так как при включении aux-входа предусмотрено автоматическое отключение кассетного магнитофона.

Для проверки нового устройства нужно включить автомагнитолу в режиме прослушивания радио, кассеты или компакт-диска. При включении джека aux в гнездо входа, звук затухает, головное устройство переходит к воспроизведению записи с внешнего источника.

Последним этапом работы становится устройство крепления для внешнего носителя звуковой информации, так как держать смартфон, планшет, mp3 плеер на пассажирском сиденье (в нише на центральной консоли) не всегда удобно. Для большинства мобильных устройств продаются пластмассовые или металлические кронштейны, которые можно приклеить или привинтить к «торпедо» рядом с автомагнитолой.

Материалы

• плоская отвёртка (для снятия магнитолы);
• паяльник с сопутствующим материалом;
• провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
• мультиметр (для проверки).

Пайка входа

Вход нужно подключать к микросхеме предусилителя.

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

• красный — правый канал;
• зелёный левый;
• оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Если схемы нет, осматривают плату. Иногда на ней могут быть обозначения вида «L-CH» — левый канал, «R-CH» — правый канал.

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Проверка

Собранную схему надо проверить.

1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
2. Затем втыкают штекер в смартфон или плеер.
3. Выбирают на нём любую аудиозапись.

Правильно подключённый вход выведет звук с вашего устройства на динамики авто.

Сборка

• Устанавливают кассетник на место и собирают магнитолу.
• Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Немного технических подробностей

Линейный вход принимает сигнал амплитудой 0,5 – 1,8 В. Такую величину сигнала поддерживают звуковоспроизводящие приборы с линейным выходом. Гнездо маркируется «AUX OUT» либо «CD OUT». Сигнал подающийся на наушники имеет такую же величину. Поэтому headphone-выход наушников отлично подключается к AUX IN-входу.

В конструкцию всех выше перечисленных звуковоспроизводящих устройств входит усилитель звука. Именно на него напрямую подаётся сигнал с линейного входа. По такому алгоритму усиливается сигнал генерируемый MP3 плеером и iPod’ом. Затем усиленный сигнал воспроизводят динамики громкоговорителей.

По этой методике можно слушать музыкальные коллекции собранные на плеере, планшете или телефоне через динамики автомобиля. Автомобильный приёмник или магнитолу соединяем через «AUX IN» с воспроизводящим устройством.

Подключение цифровых приборов управляется через меню, в аналоговых устройствах предусмотрен стандартный переключатель. Поскольку начальный уровень громкости проконтролировать сложно, рекомендуется перед подключением выставлять на минимальную отметку.

Наличие разъёма «AUX» подарит второе дыхание устаревшей аналоговой аппаратуре. Например, кассетный магнитофон может быть подключён к современному музыкальному центру или проигрывателю.

Пару слов о важном

Нельзя подключать к AUX устройство, которое выдает звук усиленный.

Например вы хотите подключить к AUX источник звука. Так вот, можно подключать только ТОТ аудио-сигнал, который обычно подается НА НАУШНИКИ или НА УСИЛИТЕЛЬ. Ни в коем случае не подключается сигнал к AUX который идет ОТ УСИЛИТЕЛЯ. Магнитола просто может выйти из строя.

И еще. Тоже самое, но наоборот. Если у вас AUX OUT предназначен для прямого подключения колонок, то выводить звук на усилитель или наушники НЕЛЬЗЯ. Иначе они также выйдут из строя. Выводить звук нужно ТОЛЬКО НАПРЯМУЮ НА КОЛОНКИ!

Также на заметку — нельзя чтобы контакты кабеля AUX замыкались. Ну, думаю это и так понятно вам))

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

• Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
• Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
• Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
• Нет необходимости заменять встроенную магнитолу.
• Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
• Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

USB-кабель

Подключение к аудиосистеме телефона – это очень распространенный вариант прослушивания музыки, но не самый удобный. Наиболее практичным будет установка USB-порта в автомобиль. Это даст возможность подключать флешки и прослушивать музыку с них. К сожалению, у этого метода есть недостатки. USB AUX кабель хоть и справляется со своей задачей, но далеко не так хорошо, как настоящий USB-порт.

Линейный вход просто попросту не предназначен для этого. В связи с этим на используемой флешке не должно быть ничего кроме музыки. Наличие папок и сортировка по плейлистам также крайне нежелательны. Кроме того, переключение композиций затруднено. Чаще всего невозможно пролистать все треки и выбрать нужный. Придётся вручную переключать каждую песню, что отвлекает от управления автомобилем.

Распространенные проблемы и их решение

Если через Аукс в машине включить музыку не получается, можно выяснить причину самостоятельно. Простые рекомендации для выявления и устранения неполадок:

1. При использовании кабеля AUX нужно проверить его, подключив телефон к компьютеру через шнур. Если все нормально, значит, причина — в разъеме на магнитоле. Чаще всего чистка решает проблему. Если и компьютер не видит подключенный смартфон, нужно купить другой провод.
2. Если устанавливается Блютуз донгл, нужно проверить, заряжен ли он. Могут быть проблемы с протоколом Bluetooth — когда он не совпадает, следует перепрошить смартфон.
3. Проверить телефон на вирусы. Если файлы заражены, то считывающее устройство магнитолы просто не будет принимать их.

Важно! При покупке донгла желательно, чтобы консультант помог настроить его в машине. Если есть проблемы с сопряжением, не придется ехать и менять некачественный товар.

Старые магнитолы могут не читать музыку с накопителей, подсоединяемых через USB. Стоит учесть это, чтобы не оказалось, что купленный переходник бесполезен.

Выход AUX можно использовать в качестве порта для передачи Bluetooth сигнала либо переходника на USB для трансляции песен с флеш-накопителей. При необходимости можно напрямую подключить телефон или любой другой гаджет через провод с разъемом 3,5 мм. Переходник для AUX можно сделать и самостоятельно, если есть опыт работы с паяльником.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

Современные штатные головные устройства и универсальные автомагнитолы отличаются от простых аналогов расширенным функционалом и возможностями. При этом сегодня, прежде всего, автолюбителей интересует возможность быстрого и простого подключения всевозможных мобильных устройств (MP3 плееров, USB накопителей, планшетов, смартфонов и т.д.) для воспроизведения музыки.

В подобной ситуации выходом становится разъем AUX, который с большой вероятностью имеется в большинстве магнитол и ГУ на машинах, в среднем, от 2005 года выпуска. Далее мы рассмотрим AUX, что это такое, чем отличается от USB, какие плюсы и минусы имеет такое подключение и т.д.

Читайте в этой статье
