Как настроить карбюратор
Сложности с регулировкой карбюратора часто напрягают водителей скутеров и машин. Настройка сама по себе непроста, и не все новички умеют грамотно корректировать те или иные процессы. Основная задача карба – смешивать воздух с бензином в правильных пропорциях. Если настройки меняются, смесь может получиться чересчур бедной или богатой.
Обеднённая смесь: что это
Бедная ТВС — достаточно распространённая неполадка. Она приводит к существенным проблемам в двигателе, серьёзным сбоям в работе. Безусловно, такая смесь, как и переобогащённая, считается отклонением от нормы, ведь количество воздуха зашкаливает в такой смеси, а количества бензина — недостаёт. От такой смеси двигатель постоянно дымит, перегревается, теряет мощность и т. д.
Ещё более тяжёлыми могут стать последствия, если обеднённая смесь подаётся в цилиндры постоянно. Свечи просигнализируют об этом белым налётом, начнутся пропуски зажигания, возникнут перегревы и прогары, поршни могут даже оплавиться.
Регулировка качества топливной смеси
Примечательно, что обеднённая ТВС, это всегда изменение рекомендуемого соотношения 1х15, которое считается наиболее оптимальным. Полученная в таком процентом соотношении ТВС называется стехиометрической, она позволяет силовой установке автомобиля выходить на свои лучшие показатели.
Как только количество воздуха в ТВС увеличивается, заряд обедняется. От этого уменьшается расход топлива, но существенно снижается мощность.
Редкие поломки
Специалисты утверждают, что 90% всех ошибок «Богатая смесь» связаны с регулировкой инжектора. Устранить ее несложно. Главное — вовремя обратить внимание на неправильную работу двигателя автомобиля.
Самыми редкими, экзотическими считаются неисправности блока управления двигателем, а также плохое состояние контактов. Иногда встречаются случаи отравления кислородного датчика. Выявить такие отклонения способен опытный специалист. Самостоятельно решить проблему в этом случае удается не каждому владельцу автомобиля.
Рассмотрев, что собой представляет богатая смесь, можно понять опасность возникновения такой ситуации. При появлении непредвиденных ситуаций лучше обратиться в сервисный центр. На пунктах техобслуживания есть необходимый инструмент, с помощью которого можно произвести диагностику. Это сохранит двигатель автомобиля.
Причины обеднения смеси
Обеднение смеси возможно не только по причине увеличения количества воздуха, но и из-за уменьшения количества бензина. В первом случае не исключается подсос воздуха системой, во втором – утечки топлива.
Есть и другие причины.
- Топливо подаётся из бака в недостаточном количестве, поэтому в камере всегда низкий уровень горючего.
- Карб «глючит», смешивая воздух и бензин неправильно.

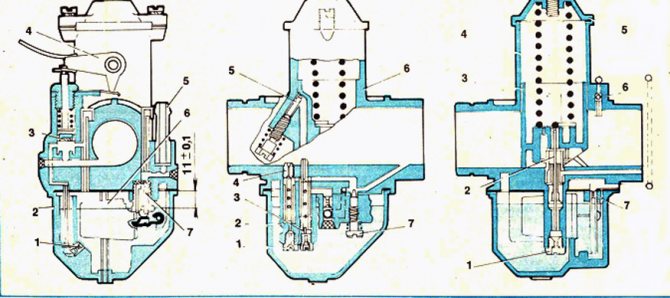

Схема карбюратора
Последний вариант возникает довольно часто, и тогда автомобилисту приходится заниматься настройкой. Хорошо, если имеется возможность каждый раз обращаться к специалистам. А если нет. Тогда приходится учиться самостоятельной настройке.
Стоит о карбюратора не всегда связан с настройками. В некоторых случаях это может происходить из-за засорения топливных жиклёров.
Большое количество воздуха всегда свидетельствует о нестабильной работе силового агрегата. Однако, что интересно, обороты не меняются. Да, они падают, но немного, меняются – но, плавно.
Воздух подсасывает через уплотнители или диафрагмы, повреждённые по каким-либо причинам. Как правило, речь идёт про уплотнители впускного коллектора или диафрагмы усилителя тормозов.
Недостаточное количество бензина может быть вызвано малым давлением горючего в рампе. Например, связано это бывает с умирающим бензонасосом, грязными топливными фильтрами и т. д.
Для того чтобы легко определить причину, рекомендуется вывернуть свечу, после работы двигателя (минимум получасовой). Обязательно, чтобы двигатель работал под нагрузкой. Нужно посмотреть на нагар: если он светлый, значит, ТВС обеднённая.
Основные неисправности Solex 21083
Есть неисправности, которые наиболее характерны для карбюраторов Солекс:
- засорение топливного жиклера ГДС;
- попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
- деформация нижней поверхности основного корпуса вследствие перегрева;
- выход из строя диафрагмы ускорительного насоса;
- дефект электромагнитного клапана;
- ослабление посадки диффузоров в корпусе.
Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.
Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

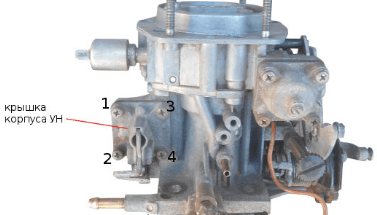

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.
На рынке существует большое количество разновидностей карбюраторов Солекс. Карбюратор — одна из наиважнейших частей в процессе подачи топлива, обеспечивающая качество работы автомобиля.

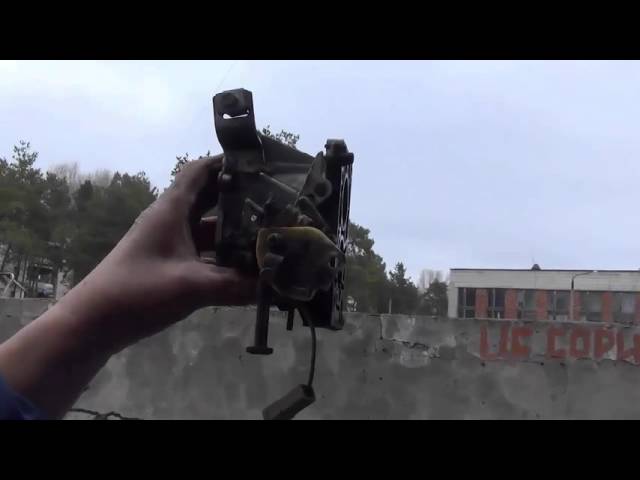

Карбюратор Солекс 21083 — это очень популярная модель, которую можно встретить на большом количестве отечественных автомобилей
Карбюратор Солекс 21083 — базовый вариант, оснащённый диффузорами минимального сечения, благодаря которым эта серия и заполучила огромную популярность, так как позволяет осуществлять разного рода модификации, например проточку.

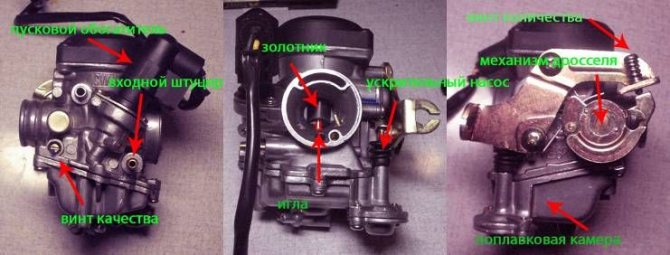

Настройка карбюратора скутера
Регулировка карбюратора мото и скутера
На многих скутерах и мотоциклах современного типа установлен карбюратор, работающий после поднятия заслонки выше шести миллиметров. Движение воздушных потоков формирует разряжение, возникает подсос и впрыск горючего.
Качество ТВС удастся изменить, воздействуя на иглу или диаметр жиклёра. Есть и третий способ, отрегулировать карбюратор винтом оборотов.
Диаметр основного топливного жиклёра оказывает непосредственное влияние на качество смеси. Но это только, когда положение заслонки на самой высшей точке. Что касается изменения положения иглы, то эта настройка имеет эффект на среднем положении заслонки.
Всем мотоциклистам и водителям скутера на заметку.
- Когда заслонка открыта не полностью, максимальной мощности от силовой установки не требуется, однако нужна экономичность, поэтому ТВС делается обеднённой. С другой стороны, переобеднение смеси снижает мощность, вызывает провалы в работе мотора.
- Максимальная мощность силовой установки требуется при полном открытии заслонки. Тут уже нужна обогащённая смесь. Некоторые мотоциклисты, заинтересованные в мощном двигателе, устанавливают на карбюратор жиклёр с большим диаметром. При этом расход бензина не учитывается, каким бы высоким он не был.
Мощный двигатель, пожирающий много топлива, требуется спортсменам, но никак не обычным мотоциклистам. По этой причине смесь нужно так настроить, обогатить, чтобы работа двигателя оставалась стабильной во всех режимах.

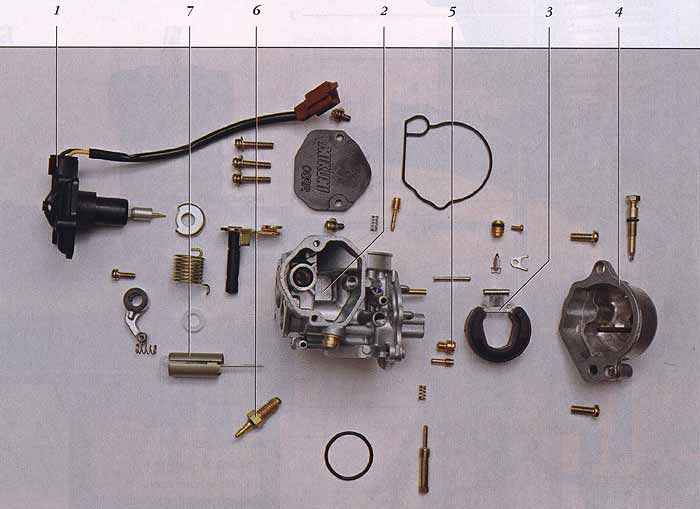

Как снять и поменять жиклёры
Читайте также:
Таким образом, настройкой положения иглы можно добиться изменения качества ТВС. В данном случае опускание иглы вызовет обеднение смеси, а её поднятие – обогащение. Однако рекомендуется проверять, как при этом работает двигатель скутера, не расходует ли он чересчур много топлива. В этом случае лучше закрыть доступ воздуха.
Что касается регулировки жиклёров. Как и было сказано выше, чтобы обогатить ТВС, можно вместо старого топливного жиклёра поставить новый, но уже с другой маркировкой. Так, жиклёр с маркировкой 94 будет пропускать больше топлива, чем жиклёр 92 на пять процентов. А это существенная разница. Если найти подходящий жиклёр не удаётся, можно просто рассверлить отверстие, используя тонкое сверло.
На зарубежных скутерах и некоторых советских мотоциклах имеется эконостат. Система влияет на состав ТВС при большом открытии заслонки, служа также для добавочного обогащения ТВС. Вот это и можно использовать для обогащения смеси тогда, когда нужно. Работает система только при поднятии заслонки более 14-15 мм. Устройство эконостата простейшее, топливо забирается из камеры карбюратора посредством трубки, а потом бензин пропускается через собственный жиклёр (соответственно, с большим размером, чем «родной»).
Иначе сконструирован и распылитель устройства. Находится он сверху диффузора, впрыск осуществляется перед золотником. Это означает, что ход воздуха при незначительном открытии заслонки практически не ощущается. Достаточно сильным поток становится лишь после открытия заслонки выше 15 мм, и тогда распыление идёт в полную силу.

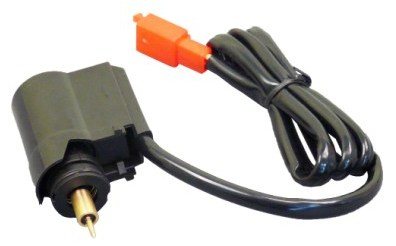

Пусковой обогатитель
На старых моделях карбов имеется специальный утопитель поплавка. Воздействуя на него, можно обогатить ТВС. На некоторых новых моделях присутствует обогатитель – пусковое устройство, представляющее собой отдельный карбюратор, только в мини размерах. Встроен он конструктивно в основной карб. Для его задействования достаточно поднять шток, предназначенный для регулировки обогатителя. На скутерах используется пусковой обогатитель.
Режим холостого хода — второй этап
Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:
- Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
- Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
- Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
- Двигатель снова заводится, а подсос убирается.
- Винт количества позволяет задать минимальную частоту для работы мотора без помех.
- Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
- Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
- Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
- Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.
- Внимание!
Настройка карбюратора автомобиля
На карбюраторах имеется специальный винт, регулирующий обороты двигателя и качество смести. Этот самый винт и надо скорректировать таким образом, чтобы обороты силовой установки были стабильными.
На немецких карбюраторах имеется специальный ваккуумный шланг, соединяющий карбюратор с воздушным фильтром. Он играет важную роль при настройке качества смеси, так как отвечает за поступление воздуха. Если его перекрыть, можно путём регулировки добиться поступления нужного количество бензина.
Также используется масса других способов. Некоторые действия аналогичны способам обогащения смеси на мотоциклах.
Регулировка поплавка
Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.
Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.
Регулировка тяг
Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:
- Демонтировать воздушный фильтр и его корпус.
- Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
- Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
- Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.
На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:
- Снять наконечник тяги продольного типа и открутить контргайку.
- Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
- В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.
