Регулировка клапанов ВАЗ 2106 – порядок регулировки и настройки

Каждому обладателю ВАЗовской «шестёрки», как правило, следует осваивать некоторые виды ремонта, в том числе – регулировка клапанов ВАЗ. Учитывая уровень популярности машин «классических» серий, надеяться на быстрое вытеснение их с дорог новинками автопрома совершенно не приходится. Можно согласиться с тем, что «старушки» не столь комфортны и экономичны, но они обладают множеством преимуществ. Владельцами таких машин являются люди с не очень большим достатком, а в ремонте они требуют минимум средств.

Во-первых, «жигулёвские» запчасти достаточно дешевые и представлены в огромном ассортименте в магазинах. В-вторых, машины обладают очень простым устройством и позволяют проводить любые виды ремонта и регулировок владельцу самому без посещения автосервисов.

Регулировать клапана ВАЗ требует технология

Хозяева иномарок и новых отечественных машин совершенно не знакомы со многими процедурами, которые следует проводить с машинами, сконструированными в советский период. Технологии ушли далеко вперёд. Если на классических авто приходится многие регулировки выполнять вручную, то в новых машинах всё происходит автоматически.

Регулировка клапанов 2106 требуется по очень простой причине. При работе, движок нагревается предельно сильно. Как известно из физики, любое из твёрдых тел при нагреве изменяет свои линейные размеры – они увеличиваются. Собственно, постоянные перепады температуры и приводят к изменению параметров деталей, и некоторые из них требуют систематической регулировки до заводских норм.

В первую очередь это относится к ГРМ автомобиля. Газораспределительный механизм мотора имеет очень сложную конструкцию. Главный элемент – это клапан, который перекрывает просвет впускного и выпускного окна головки блоков. Чем плотнее закрывается клапан, тем лучше. На шток клапана, при необходимости его открытия, оказывает давление специальный рычаг.

Предположим, что все детали в холодном состоянии точно подогнаны друг к другу. С запуском мотора они начнут нагреваться и увеличиваться. Наибольшему удлинению подвергается шток клапана. При отсутствии необходимого теплового зазора после нагрева клапан перестанет закрывать окно. Это обязательно приводит к потерям мощности и перерасходу топлива. Конструкторы рассчитали, что между рабочей частью распределительного вала и рычагом должен быть тепловой зазор 0,15 мм.

Порядок регулировки клапанов ВАЗ 2106

Регулировка клапанов на ВАЗ

Многие автолюбители с нежеланием занимаются регулировкой тепловых зазоров газораспределительного механизма. Эта процедура требует определённых навыков, выдержки, отнимает время. Частично нежелание заниматься регулировками обусловлено незнанием алгоритма выполнения работы и боязнью что-то сделать не так.

Прежде, чем приступать к работе, следует подготовиться. Автомобиль должен быть установлен на ровной площадке, моторный отсек хорошо освещаться.

Для работы работе понадобятся инструменты:

• отвёртка;
• гаечные ключи на «10», «14» и «17»;
• ключ для того, чтобы провернуть коленвал;
• щуп.

Для того, чтобы получить полноценный доступ к газораспределительному механизму следует снять крышку ГБЦ и воздушный фильтр. Для начала регулировки необходимо проворачивать коленвал до совпадения меток на шкиве и крышке сальника. Такое положение будет соответствовать такту сжатия в 4-м цилиндре.

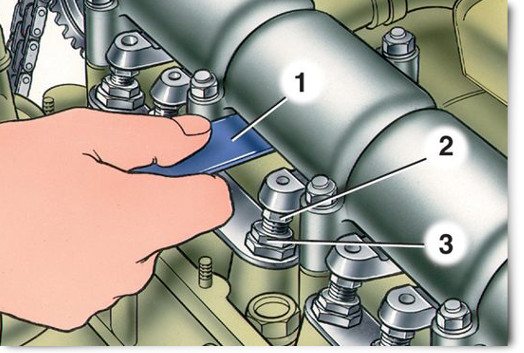

Проверка правильности регулировки зазора производится таким образом:

• в зазор между рабочей частью распределительного вала и площадкой рычага клапана вставляется щуп;
• при перемещении щуп должен проходить с заметным затруднением;
• если щуп проходит слишком легко или не проходит, необходимо производить регулировку зазора.

Для регулирования величины теплового зазора следует выполнить такие действия:

• ключом на «14» удерживается головка регулировочного болта, ключом на «17» отпускается контргайка болта;
• проворачивая регулировочный болт, регулируется величина зазора;
• затягивается контргайка;
• с помощью щупа проверяется правильность регулировки. При необходимости процедура повторяется.

Каждый клапан необходимо настраивать при определённом положении распределительного вала. Для этого следует строго соблюдать порядок регулировки клапанов ВАЗ 2106. Первыми регулируются 6 и 8 клапаны (отсчёт ведётся от передней части мотора).

Далее для регулировки следующей пары клапанов следует провернуть коленвал на 180º. Следующими регулируются 4 и 7 клапаны, а с каждым последующим проворачиванием коленвала следует проверять и регулировать: 1 и 3, 5 и 2 клапаны. После того, как цикл закончен, необходимо коленвал прокрутить несколько раз и снова проверить регулировки зазоров.

Рекомендуем: Автомобильные лампы ближнего света H7 — луч света в темном царстве дороги

Когда проводить регулировку клапанов ВАЗ

Лишнее вмешательство в работу мотора не всегда приводит к положительным результатам. Для того, чтобы вскрыть крышку ГБЦ и приступить к регулированию тепловых зазоров, нужны веские обстоятельства. Очевидными причинами для проверки настроек клапанов являются: появление характерного шума в области клапанной крышки; заметное понижение мощности двигатели и изменение динамики разгона; вынужденный перегрев двигателя на высоких оборотах. Кроме этого необходимо следить за пробегом. Проводить проверку правильности регулировок зазоров клапанов рекомендуется послу каждых 10 тыс. километров пробега.

Классика автомобилей ВАЗ только потому держится на плаву до сих пор, что ее много, она дешевая и неприхотливая в ремонте. Эти три аспекта перекрывают с головой все ее недостатки — и архаичность конструкции, и повышенную сыпучесть некоторых деталей, и морально устаревший внешний вид. У ВАЗ 2106 есть масса поклонников, которых не купишь никакими Фольксвагенами и Фордами. Они любят свои машины, ухаживают за ними и регулируют клапана.

Зачем нужна регулировка клапанов

Люди скоро отучатся регулировать клапана, как отучились охотиться на мамонтов. Хорошо это, или плохо, но в любом случае, когда-нибудь застучит последний в мире четырехцилиндровый мотор с вылитыми на блоке цилиндров цифрами «2106».

Но пока этого не случилось, нам придется их обслуживать и приводить в порядок, а регулировка клапанов ВАЗ 2106 видео процесс которой вы сможете посмотреть на страничке, останется актуальной.

Регулировка клапанов проводится по очень простой причине — твердые тела при нагревании расширяются, и зазоры между ними уменьшаются. А газораспределительный механизм ВАЗ 2106 устроен таким образом, что требует определенного теплового зазора между рычагом толкателя клапана и шейкой распредвала. При разработке двигателя шестерки было установлено, что этот зазор должен быть 0,15 мм. С таким зазором при нагревании деталей ГРМ клапана закрываются плотно и обеспечивают нормальную подачу горючей смеси в камеру сгорания и своевременный вывод отработанных газов.

Когда регулировать клапана

Определенного регламента по регулировке клапанов двигателей ВАЗ нет. Но их необходимо регулировать в случаях нарушения целостности газораспределительного механизма — замене распредвала, замене сальников клапанов и других работах, предполагающих снятие распредвала.

Регулируют клапана и по необходимости, когда об этом говорит характерный звук из-под клапанной крышки. Если клапана потеряли нужный зазор, автомобиль работает нестабильно, потому что фазы газораспределения сбиты. Также может наблюдаться перерасход топлива, потеря мощности.

Подготовка к регулировке

Сам процесс регулировки очень прост, нужно знать некоторые закономерности и порядок работы цилиндров, и уметь совсем немного. Нужен будет еще щуп, которым проверяют зазор при регулировке. Также понадобятся:

• рожковый ключ на 14;
• рожковый на 17;
• сам щуп;
• ключ или «кривой стартер», чтобы провернуть коленвал.

Желательно работу проводить при хорошем освещении и на ровной площадке. Перед тем, как приступить к регулировке, обеспечим себе доступ к ГРМ, предварительно сняв воздушный фильтр, крышку газораспределительного механизма.

Технология регулировки

Чтобы начать регулировку, необходимо совместить метки на шкиве коленвала и передней крышке блока цилиндров. Теперь поршень 4 цилиндра расположен в ВМТ такта сжатия. Проверяем также метку на проводной шестерне ГРМ. Она ложна совпадать с приливом на корпусе распредвала. То есть, сейчас можно проверять те клапана, которые находятся в свободном состоянии, полностью закрыты. Это 6-й и 8-й клапан.

Затем берем приготовленный щуп и вставляем его в щель между рокером и кулачком распредвала. Щуп должен проходить с едва ощутимым натягом.

Если он проходит свободно — зазор большой. Если не проходит вообще — зазор недостаточный.

При необходимости регулируем зазор регулировочным болтом, сорвав контргайку ключом на 17, а положение болта относительно рокера регулируем самим болтом. Добиваемся того, чтобы щуп проходил с небольшим натягом. Придерживая регулировочный болт в нужном положении, законтрим его контргайкой. Вся регулировка. Остальные клапана регулируются точно так же, но в определенном порядке.

Порядок регулировки клапанов ГРМ ВАЗ 2106

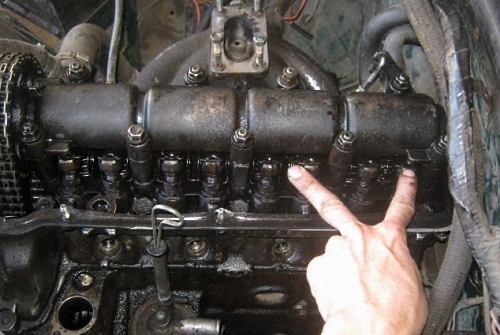

Каждый из клапанов регулируется в строгой последовательности, которую нужно соблюдать неукоснительно. Ничего сложного в этом нет, и для наглядности мы свели методику в табличку:

Регулировка клапанов ВАЗ 2106 своими руками – пошаговая инструкция.

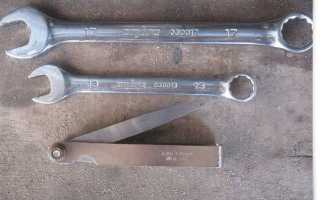

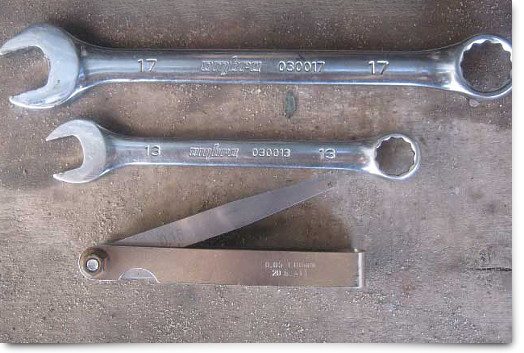

Шаг 1. Подготовьте инструмент.

К нему можно отнести:

• рожковые ключи на 17 и на 13;
• 0,15-миллиметровый щуп (можно заменить микрометром);
• плоскую отвертку;
• набор торцевых головок и трещотку.

Шаг 2. Удостоверьтесь, что соблюдены все необходимые условия:

• температура движка максимально приближена к температуре в гараже (на улице);
• ремень ГРМ имеет нормальное натяжение.

Рекомендуем: Как правильно снять плафон освещения салона своими руками?

Шаг 3. Снимите клапанную крышку.

• Выкрутите гайки крепления (3 шт.) крышки воздушного фильтра и снимите ее.
• Выньте сам фильтр.
• Вывентив 4 гайки крепления, отсоединив шланг сапуна, тросик подсоса и тягу привода заслонки карбюратора, демонтируйте оставшуюся часть корпуса воздушного фильтра.
• Открутите крепежные гайки (8 шт.) клапанной крышки – здесь вам пригодиться головка на 10 и трещотка — и снимите ее.

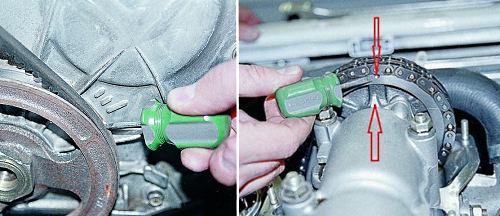

Шаг 4. Выставьте шкив коленвала и распредвала по отметкам.

По сути, если натяжение цепи ГРМ было правильным, метки будут совпадать сами по себе – без регулировки. Однако в целях подстраховки, лучше все же перепроверять, совпадают ли метка шкива коленчатого вала и самая длинная метка на передней крышке карбюратора, а также метка шестерни звезды распределительного вала и выступ на крышке.

Порядок регулировки клапанов ВАЗ 2106.

Шаг 5. Отрегулируйте клапана №6 и №8.

При правильно выставленных метках поршень 4-го цилиндра двигателя находится в ВМТ (верхней мертвой точке), а значит – самое время регулировать клапана №6 и №8. Отсчет номера клапана производится с передней части мотора, то есть слева от вас.

Итак, возьмите щуп и вставьте его между распределительным валом и рокером. Осуществляться данная процедура должна с заметным затруднением. Если это не так: щуп заходит очень легко или, наоборот, вообще не вставляется – воздействуя на регулировочный болт и контрольную гайку, клапана необходимо регулировать.

• Рожковым ключом на 17 ослабьте зажим контргайки.
• Не отпуская последнюю, ключом на 13 произведите вращение верхней регулировочной гайки до получения оптимального зазора.
• Затяните контргайку в первоначальное положение.
• Проведите контрольный измерения щупом.
• При необходимости повторите все вышеописанные действия.

Шаг 6.

Повернув коленвал на 180 градусов, аналогично 5-му шагу отрегулируйте клапана №4 и №7.

Шаг 7.

Осуществите регулировку клапанов №1 и №3, предварительно вновь прокрутив коленчатый вал на 180 градусов (360 градусов от начального положения).

Шаг 8.

Опять же поверните коленвал на 180 градусов (540 градусов от начального положения) и отрегулируйте клапана №2 и №5. Действия прежние.

Шаг 9.

Завершите работы по регулировке клапанов на ВАЗ 2106, собрав все снятые детали в обратном порядке.

Регулировка клапанов щупом ваз 2101-2107.Супер бюджетный способ.

Регулировка клапанов ВАЗ 2101-06

Замена масло съемных колпачков на ВАЗ классика

Как настроить зазор правильно?

Регулировка клапанов ВАЗ-2106 своими руками требует строгого соблюдения последовательности действий и тщательной предварительной подготовки.

Инструменты

Первостепенно позаботьтесь о наличии необходимого инструментария:

• торцевые рожковые ключи;
• оснащённые плоским лезвием отвёртки;
• регулировочный щуп или микрометр;
• ключ поворота коленвала.

С последовательностью и инструкцией регулировки дополнительно можно ознакомиться на чехле щупа. Поскольку рассматриваемый инструмент отличается стандартными параметрами, а его толщина 0,15 мм, по ширине он не перекрывает весь зазор, и его использование для точной настройки не является целесообразным. Более того, точность регулировки данным инструментом снижается ещё больше, поскольку со временем ширина зазора деформируется из-за износа сёдел ГБЦ, клапанов и прочих деталей.

Подготовка

Первостепенно убедитесь в том, что аккумулятор отключён, в противном случае вы рискуете замкнуть электропроводку.

1. Под задними колёсами должны быть упоры, активируйте нейтральный скоростной режим.
2. Откройте капот, дождитесь остывания двигателя, иначе можно не надеяться на точную настройку, повышается риск обжечься.
3. Купите резиновую прокладку под крышку, она не будет деформироваться под воздействием высоких температур. Если вы отдадите предпочтение старой детали, на крышке появятся маслянистые подтёки.
4. Если нужно, снимите трос педали газа вместе с крышкой карбюратора.
5. Избавьтесь от болтов крышки, воспользуйтесь для этих целей ключом на 10, следите за тем, чтобы находящиеся под болтами шайбы не потерялись.

Натяжение цепи ГРМ

После подготовки необходимо также убедиться в оптимальном уровне натяжения цепи ГРМ и настроить его при необходимости. Растяжение цепи способствует увеличению её износа, возникновению постукивающих звуков во время работы мотора, а также нарушению функциональности ГРМ.

Существует два способа проверки.

1. Избавьте двигатель от защитного кожуха, вставьте в цепь отвёртку и попробуйте её прогнуть в двух местах, где есть немного свободного пространства. При оптимальных показателях у вас ничего не получится и цепь не прогнётся.
2. Послушайте работу мотора в активном состоянии. Если шумы отчётливо слышны, но короткая активация газа их устраняет, натяжение ослабло.

Для регулировки натяжения используйте специальный натяжитель.

Замена прокладки клапанной крышки Нива, Нива Шевроле, ВАЗ

https://youtube.com/watch?v=HeK7jq34Yxo

Регулировка клапанов ВАЗ 2106 1990г. [© Игорь Шурар 2018]

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Двигатели

Как отрегулировать клапана на ВАЗ 2106? Для ответа на этот вопрос, необходимо для начала разобраться, какие силовые агрегаты устанавливались на эту модель. Чаще всего можно встретить 3 варианта моторов:

• ВАЗ-21011;
• ВАЗ-2103;
• ВАЗ-2106.

Технически они были практически идентичны. Различие между ними заключается в объеме. Достигалось это разницей в диаметре поршня и величине его хода. Все остальные элементы конструкции ничем не отличались. Применялась система газораспределения OHC. Необходимость регулярной настройки клапанов возникает из-за особенностей передачи усилия с распредвала. При постоянной работе рокера, двигающие шток клапана изнашиваются, и их нужно периодически настраивать. На всех трех моторах эта процедура происходит одинаково.

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

1. Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
2. Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
3. Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
4. Откручиваем болты крепления клапанной крышки и демонтируем ее;
5. Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
6. Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Рекомендуем: Как снять стеклоподъемник на Приоре

Подготовка к работе и разборка клапанной крышки

Сразу хотелось бы отметить, что данная процедура требует временных затрат и обусловлена пониманием процесса. Существует определенный алгоритм реализации этой задачи. Для начала, установите свой автомобиль на ровной площадке, организуйте свободный и хорошо освещенный доступ к моторному отсеку.
Перед началом работы по процессу регулировки, необходимо подготовить:

• набор различных гаечных ключей размером на «10», «13», «14», «17»;
• щуп на 0,15 мм;
• ключ для получения возможности проворота коленвала;
• отвертки;
• запасную прокладку под клапанную крышку.

Процесс разборки включает в себя снятие воздушного фильтра, отсоединения всех патрубков от крышки воздушного фильтра, снятие троса подсоса, тяги акселератора и крышки ГБЦ.

Желательно снять крышку трамблера, чтобы она не доставляла неудобств в процессе регулировки. На шкиве и крышке сальника будут находиться метки. Коленчатый вал необходимо провернуть до момента их совпадения.

Это положение свидетельствует о том, что в 4-м цилиндре поршень находиться на такте сжатия.

Регулировка клапанов ВАЗ 2106 – это процедура, которая должна проводиться достаточно часто. Конструкция системы газораспределения такая, что зазоры меняются очень быстро и работа двигателя из-за этого полностью нарушается. Настроить клапаны на классике для большинства водителей – это задание очень простое, которое потребует мало времени. Больше уйдет на то, чтобы дождаться, пока мотор остынет до 20 градусов.

Несмотря на то, что автомобили ВАЗ 2106 не выпускают 10 лет, их двигатели все равно остаются сложными по конструкции. От того, насколько четко функционирует мотор, зависит удобство пользованием автомобиля в целом. И если вы не знаете, справитесь ли с поставленной задачей, то лучше отдайте опытным слесарям машину – цена регулировки клапанов ВАЗ 2106 порядка 500 рублей.

А теперь поближе давайте подберемся к «обязанностям» клапанов. Итак, есть в головке блока несколько отверстий – два для клапанов, а одно для свечи. Обратите внимание, что двухтактные моторы не имеют «заглушек» для этих отверстий, поэтому мощность и крутящий момент у них значительно меньше. Что касается использования системы газораспределения, то это позволяет улучшить характеристики мотора при одном объеме.

При работе количество тактов увеличивается до четырех. И в момент воспламенения топливовоздушной смеси камера сгорания закрыта полностью. Это и обеспечивается системой клапанов. Но если появляется небольшой зазор, смесь воспламеняется, но большое давление не создается, все уходит через щель. Или же наоборот – если в момент выпуска все клапаны оказываются полностью закрытыми. В этом случае работа двигателя нарушается, теряется мощность, износ элементов усиливается в разы.

Нужно обязательно проверять порядок проверки зазоров во время регулировки клапанов ВАЗ 2106. Коленчатый и распределительный валы всегда работают синхронно. Один оборот коленчатого соответствует двум распределительного. Нужно отметить, что момент закрывания и открывания клапанов зависит от того, в какой точке находятся соответствующие цилиндры. Также не нужно забывать о таком свойстве металлов, как расширение при нагреве.

Что же случается, когда нарушается работа системы газораспределения? Во-первых, появляются стуки, особенно при резком нажатии на педаль газа. Во-вторых, полностью прогретый мотор начинает неустойчиво работать (несмотря на то, что на холодную он функционировал идеально). В-третьих, он даже может глохнуть при достижении рабочей температуры. Все характеристики машины, конечно же, сходят на нет, езда становится невозможной.

Регулировка клапанов ВАЗ 2106 проводится (согласно карте ТО) не реже одного раза на 15-30 тыс. км. пробега. В зависимости от того, в каком состоянии двигатель, этот пробег становится все меньше. На некоторых машинах процедура может потребоваться и спустя 10 тысяч. Следовательно, вы можете смело менять все расходники на машине и параллельно провести настройку механизма газораспределения.

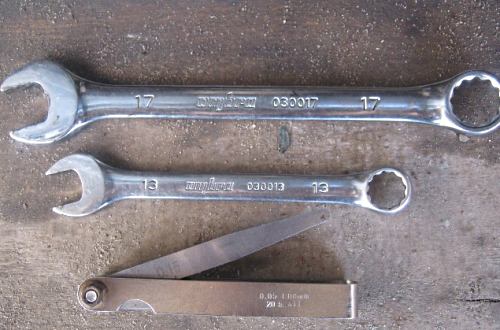

Чтобы успешно выполнить все манипуляции, вам нужен такой инструмент:

1. Ключ храповика на «38».
2. Щуп – толщина его должна быть 0,15 мм. Как правило, впускные и выпускные клапаны настраиваются одним щупом.
3. Ключи – на «13» и «17» (рожковые), на «10» торцевой. Для удобства нужен небольшой отрезок трубы, он будет дополнительным рычагом. Момент затяжки достаточно большой, поэтому выкрутить гайки порой бывает сложно.

Порядок проведения работ несложный, но старайтесь придерживаться его:

1. От бортовой электросети отключите аккумуляторную батарею.
2. Под заднее колесо поставьте упор и включите нейтраль.
3. Даете мотору остыть до температуры 20 градусов.
4. Ключом на «10» выкручиваете все гайки, которыми произведено крепление крышки к ГБЦ.
5. Устанавливаете шкив коленвала по меткам.
6. Таблица регулировки клапанов ВАЗ 2106 начинается со значения в 0 градусов. Метка распредвала находится напротив своеобразной стрелки на клапанной крышке.
7. Согласно таблице (которая нанесена на рукоятке щупа) выставляете зазоры на клапанах 6 и 8 (считать от радиатора).
8. Проворачиваете на половину оборота коленчатый вал и проводите настройку 4 и 7.
9. Еще половина оборота – 1 и 3.
10. Последними настраиваете зазоры в 5 и 2 клапанах.

Но стоит учитывать, что регулировка клапанов ВАЗ 2106 будет максимально точной, если все перепроверить после первого прохода. Обратите внимание на то, что при затяжке гаек зазор становится меньше и клапан может оказаться полностью зажатым. А нужно, чтобы щуп перемещался с легким трением, усилий прикладывать не нужно.

Когда завершите настройку, нужно взять щуп и, провернув по таблице коленвал, перепроверить все зазоры. Порядок проверки зазора на ВАЗ 2106 такой же, как и на всех автомобилях классической серии, поэтому данное руководство можно использовать для всех моторов. Несколько иной алгоритм в переднеприводных автомобилях.

Автомобиль ВАЗ 2106 оснащен двигателем с верхним расположением клапанов и распредвала, привод которого выполняется цепью от коленчатого вала.

Изначально с завода тепловой зазор клапанов газораспределительного механизма установлен на нужную величину, но со временем в процессе эксплуатации он нарушается, приводя к нарушению в работе мотора. Слишком малый зазор приводит к поджатию клапанов, из-за чего нарушается герметичность цилиндров. При увеличенном зазоре клапана открываются не полностью.

Заводом-изготовителем рекомендуется проводить регулировки клапанов каждые 30 тыс. км. Но возможны и другие факторы, при которых требуется отрегулировать клапана.

Также регулировка должна проводиться каждый раз, когда проводились ремонтные работы, включающие снятие головки блока.

Регулировка теплового зазора на ВАЗ 2106 – операция не особо сложная и можно ее выполнить своими руками, имея необходимый инструмент. Но нужно знать, как правильно это выполнить.

Чтобы выполнить своими руками все работы, без обращения на СТО, понадобиться:

• набор ключей рожковых (особенно нужны будут ключи на 13 и 17);
• свечной ключ;
• ключ для проворота коленвала;
• специальный щуп для проверки зазора (широкий, толщиной 0,15 мм);
• маркер и линейка.

Чтобы правильно отрегулировать своими руками тепловой зазор на ВАЗ-2106, нужно вначале провести подготовительные работы.

Заключаются они в постановке авто на ровню площадку или гараж. Силовая установка авто должна быть холодной, регулировка «на горячую» является неправильной.

Для доступа к клапанам потребуется снятие их крышки, предварительно демонтировав корпус воздушного фильтра, отсоединив от нее все патрубки и тросики.

Рекомендуем: Какой аккумулятор поставить на ВАЗ 2109

Перед выполнением регулировочных работ в обязательном порядке проверяем натяжение приводной цепи. Все работы выполняются только при правильной натяжке.

После этих подготовительных работ на ВАЗ 2106 выполняется регулировка клапанов, соблюдая при этом определенный порядок. Последовательность действий такова:

1. Выполняем установку ВМТ на первом цилиндре. Для этого проворачиваем коленчатый вал, пока не совпадет метка на установленном на него шкиве с нижней меткой на крышке привода (она самая длинная). После этого проверяем, совпала ли метка на звездочке распредвала с отливом на крышке. Если они не совпадают, вращаем коленчатый вал пока все метки не будут в правильном положении.
2. Вот после этого нужно знать порядок проверки и регулировки. В данном положении коленчатого вала, которое мы установили, производим проверку зазора на 8 и 6 клапанах. 8-й клапан – это самый дальний от звездочки распредвала. Широкий щуп, подготовленный заранее, вставляем между рокером и кулачком распредвала. Щуп должен ходить между ними с небольшим натягом. Если он ходит свободно, или наоборот – не проходит, производим регулировку.
   Затягиваем контргайку
3. Для регулировки ключом на 17 послабляем стопорную гайку рокера, а ключом на 13 прокручиваем регулировочный винт, пока не добьемся, чтобы щуп ходил с усилием. После этого, удерживая регулировочный винт ключом, затягиваем стопорную гайку. Выполнив затяжку, еще раз проверяем зазор.
4. Отрегулировав зазоры на 8 и 6 клапанах, переходим далее. Чтобы провести проверку и регулировку дальше, нужно провернуть коленчатый вал на 180 град. Для удобства работ лучше при помощи линейки и маркера заранее нанести дополнительную метку на шкиве коленчатого вала – строго напротив метки, которую мы устанавливали перед началом работ.
5. Провернув коленчатый вал, производим проверку и регулировку на 4 и 7 клапанах.
6. Далее еще раз проворачиваем коленчатый вал на 180 град. При таком положении проверяем и проводим при надобности регулировку 1 и 3 клапана.
7. Чтобы отрегулировать последние клапана, еще раз проворачиваем на 180 град. коленвал. В таком положении производятся все необходимые работы с 5 и 2 клапанами.
8. Выполнив все необходимые работы с клапанным механизмом, устанавливаем все снятые элементы на место – работы по регулировке на ВАЗ 2106 завершены.
   Регулировка угла поворота распредвала

Полезные советы

Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно.

Предупреждающие знаки дорожного движения. Что это за знаки, вы сможете узнать на нашем сайте.
В этой статье, находится рейтинг видеорегистраторов с двумя камерами.

Тут, можно прочитать, как сделать тюнинг панели для ВАЗ 2114.

Следует тщательно проконтролировать степень её натяжения.

Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.

В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

Опираясь на вышеуказанную информацию, процесс регулировки клапанов может быть осуществлен как в специализированном автосервисе, так и самостоятельно, путем проведения всех работ владельцем автомобиля.

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.
