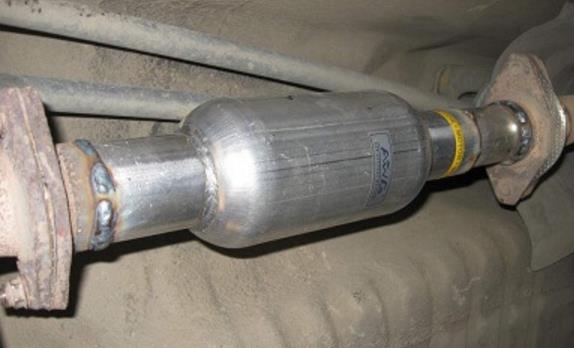

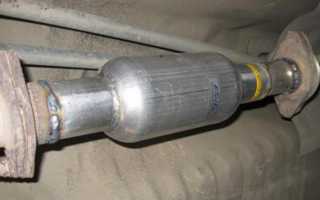

Удаление катализатора – тема, волнующая многих автовладельцев, часто вместо каталитических нейтрализаторов собственники автомобилей устанавливают пламегасители, стингеры («пауки»), такое решение позволяет избежать покупки дорогостоящих деталей, меньше тратить время на ремонт выпускной системы. Но на машинах с двумя кислородными датчиками физическое исключение каталитического элемента не дает нужных результатов, и чтобы избавиться от ошибок в системе управления двигателем, нередко применяется электронная обманка лямбда-зонда.
В этой статье мы рассмотрим, как можно обмануть блок управления, какие методы наиболее эффективны. Сразу следует отметить, что не все способы подходят для конкретной модели машины, к каждому автомобилю нужно подходить индивидуально.
Механическая обманка лямбда-зонда
Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.
Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.
Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:
- установить дополнительную механическую проставку;
- внести изменения в электрическую схему кислородного датчика;
- перепрограммировать блок управления двигателем.

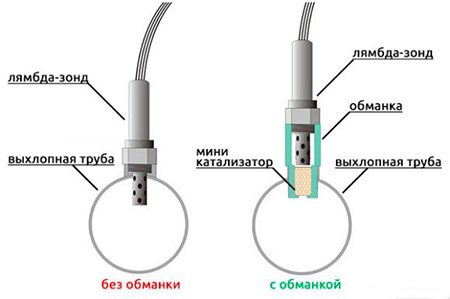

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:
- недорогая цена (в среднем от 400 до 1000 рублей);
- легкость в монтаже;
- надежная и простая конструкция.
Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.
Как изготовить механический корректор для выхлопной системы?
Для реализации своими руками механической обманки на катализатор рекомендуется использовать заготовки из теплоустойчивой стали или бронзы. Так детали не будут деформироваться от высокой температуры. Есть две конструкции, но в обеих вариантах нужен токарный станок или помощи опытного специалиста-токаря.
Первый вариант
Представляет собой втулку длиной 40-100 мм. С одной стороны вкручивают штатный датчик, а с другой циркуляция газов ограничена отверстием малого диаметра. Суть действия «девайса» сводится к тому, что состав выхлопной смеси усредняется, потому что лямбда-зонд удален от самой струи газа и, соответственно, ловит меньше ядовитых веществ. За счет этого и получается обмануть ЭБУ.
Типовый чертеж с размерами проставки может быть изменен в габаритном отношении, это зависит от модели и марки автомашины. Оптимальный диаметр входного отверстия остается без изменений – 1,5-2 мм. В некоторых случаях длина втулки может не позволить установить ее на штатное место. В итоге приходится приваривать крепление в другом месте выхлопной трубы.
Второй вариант
- Выхлопные газы попадают в тело втулки через отверстие малого диаметра.
- В объеме проставки излишки CH и CO подвергаются окислению кислородом, в результате чего концентрация вредных веществ уменьшается.
- Протекающие процессы изменяют форму синусоиды, и электронная система считает, что каталитический нейтрализатор работает в штатном режиме.
Сделанная своими руками по приведенной схеме обманка катализатора имеет надостаток, аналогичный предыдущему варианту. Здесь штатный зонд будет поднят на 32 мм, хотя это и меньше, чем 40-100 мм.
Особенности установки проставки
Процедура установки не представляет сложности, и начинается с постановки автомашины на эстакаду или подъемник. Дальнейшие действия происходят по следующей схеме:
- Отключить минусовую клемму АКБ.
- Вывернуть контроллер.
- Накрутить втулку на зонд.
- Завернуть модернизированный узел на место.
- Подключить аккумулятор.
После первого запуска сигнал «Check Engine» должен погаснуть. Теперь мотор будет работать в штатном режиме.
Электронная «обманная» схема своими руками
Электронная обманка кислородного датчика представляет собой схему, включенную в электрическую цепь ЭСУД. За счет установки дополнительных компонентов корректируется сигнал, подаваемый на блок управления, и ЭБУ получает такие данные от датчика, как будто бы на машине установлен катализатор, и нет никаких изменений в выпускной системе.
Обычно своими руками модернизации подвергаются четырехконтактные лямбда-зонды с электронагревателем, нагревательный элемент необходим для разогрева кислородного датчика на холодном двигателе – все дело в том, что катализатор включается в работу только после нагрева выхлопной системы не ниже температуры 360 градусов Цельсия. Подогрев кислородного датчика запитывается от ЭБУ (блок управления), при этом полярность подключения проводов не имеет значения (обычно к нагревателю подводятся провода белого цвета).
Читайте также:
В электронной обманке электронагреватель модернизации не подвергается, все изменения касаются лишь сигнального контакта. В простейшей схеме присутствуют два основных компонента – высокоомный резистор и конденсатор емкостью примерно 1 Микрофарад, и выглядит она обычно так:
- резистор включается в разрыв сигнального провода;
- конденсатор устанавливается между массовым разъемом и сигналом.
Емкость конденсатора и сопротивление резистора могут быть разными, их номинал в большой степени зависит от модели автомобиля и типа устанавливаемого двигателя.
avtoexperts.ru
В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.
Механическая обманка лямбда-зонда
1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.
2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.
Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.
Изготовление механической обманки
Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.
Чертеж обманки
-
Читайте также:
Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

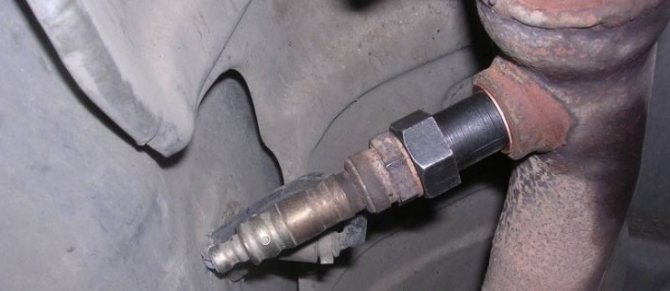

Установленная обманка
Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.
Созданная своими руками обманка лямбды
Изготовление электронной обманки
Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.
Схема электронной обманки
Дальше рассмотрим процесс по пунктам.
1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

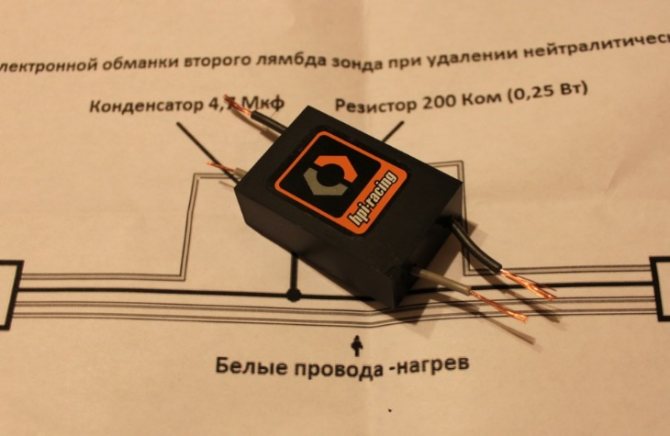

Электронная обманка
2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.
Электро-обманка лямбды. Фото — drive2
3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.
Еще вариант обманки
Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.
В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.
Как сделать электронную обманку на автомобиле Opel Zafira
Обманная схема на машине Опель Зафира составляется по такому же принципу, который описан выше, для установки обманки потребуется неполярный конденсатор 1 Мкф и сопротивление номиналом 1 мОм 0,5 Вт. Работу по монтажу нехитрого устройства производим в следующем порядке:
- находим колодку подключения лямбда-зонда, разъединяем штекер, частично освобождаем провода от наружной изоляции;
- разрезаем сигнальный провод;
- к концам проводков путем скручивания подсоединяем резистор, затем паяльником пропаиваем места соединений;
- оголяем изоляцию массового провода, также путем скручивания закрепляем отводы конденсатора – один конец связываем с массой, второй – с проводом спереди резистора (ближе к разъемному штекеру);
- после пропайки изолируем проводку, соединяем штекер, проверяем автомобиль в работе.
Перед началом испытаний необходимо сбросить все ошибки ЭБУ. Следует отметить, что установка обманки не всегда дает положительные результаты, в некоторых случаях ошибка может появляться вновь. Самый надежный способ – перепрограммирование блока управления, но здесь важно найти нужную версию прошивки.
Подведем итоги!
Суммируя написанное выше, можно сделать вывод, что : необходимость в установке обманки и удалении катализатора возможна только после полной диагностики выхлопной системы автомобиля и комментария специалиста. Все необходимые манипуляции и детали согласуются непосредственно с Вами и подбираются исходя из Ваших личных предпочтений и бюджета. Не рекомендуем Вам пользоваться услугами неквалифицированных мастеров, так как в будущем это может привести к печальным последствиям для Вашего автомобиля и кошелька. Чтобы узнать о неполадках в выхлопной системе Вашего автомобиля, мы приглашаем Вас на бесплатную компьютерную диагностику в нашем специализированном автосервисе «Лёха Выхлоп». Подробная компьютерная диагностика проводится квалифицированными специалистами в области выхлопных систем, которые используют особое оборудование, включая эндоскоп. На все наши работы Вы получаете гарантию и гарантийный сертификат от производителя на устанавливаемые детали. Элементы выхлопных систем, которые Вы можете приобрести в нашем автосервисе сертифицированы и имеют высокое качество, что положительно скажется на ресурсе двигателя Вашего автомобиля.
Обманки катализатора — фото, видео, инстаграм
Также, Вы можете прочитать Спортивные катализаторы Шевроле
Эмулятор кислородного датчика
Имитатор лямбда-зонда эффективно используется на автомобилях с удаленным катализатором или на машинах с установленным газобаллонным оборудованием, устройство подключается к электрической схеме управления двигателем, достаточно достоверно эмулирует работу настоящего лямбда-зонда. Готовые фабричные эмуляторы можно встретить в розничной продаже, основой схемы-имитатора является электронный таймер, в роли которого чаще всего используется популярная микросхема NE555.
В основном эмуляторы промышленного производства устанавливаются после перевода машины на газ – после установки газобаллонного оборудования (ГБО) состав топливной смеси меняется, поэтому лямбда-зонд фиксирует повышенное содержание токсичных веществ в выхлопных газах, появляется ошибка. Рассмотрим, как установить имитатор кислородного датчика модели Zond-4 на автомобиль с ГБО.
Зонд-4 оснащен светодиодным трехцветным индикатором, сигнализирующим о состоянии топливной смеси (бедной или богатой). Свечение индикатора означает:
- зеленый цвет – бедная смесь;
- желтое свечение – соотношение топливо/ воздух в норме;
- красная индикация – смесь переобогащенная.
Крепится эмулятор в подкапотном пространстве, подключается к электрической схеме автомобиля с помощью четырех проводов. Задействовать Zond-4 очень просто, провода подсоединяем так:
- синий – с плюсом электроклапана ГБО;
- черный – с массой автомобиля;
- затем разрезаем сигнальный провод лямбда-зонда,
- желтый проводок соединяем с отводом самого кислородного датчика;
- белый – с другим концом разрезанного провода (он идет к блоку управления двигателем);
- изолируем всю оголенную проводку.
После подключения следует проверить работу Зонд-4: на бензине индикатор загораться не должен, при работе на газу – светиться зеленым, желтым или красным цветом.
Развеем мифы и сомнения.
Миф № 1. В современном обществе автовладельцев сложился миф ,что установив обманку можно решить проблему катализатора . Это абсолютно неверно . Почему? Сейчас расскажем.
На Вашем автомобиле установлен штатный катализатор (или Вы когда-либо его меняли), который может: прогореть, засориться, забить элементы выхлопной системы керамическими составными и пр. Если Ваш катализатор забился, то будет создаваться противоток, выхлопным газам будет труднее выходить, из-за этого будет повышать расход топлива и повышаться температура и давление внутри выхлопной системы и тем самым, значительно сократится ресурс двигателя.
Какой алгоритм действий имеют квалифицированные специалисты нашего автосервиса «Лёха Выхлоп» если Вы хотите решить вопрос с катализатором и обманкой?
- Производится полная подробная диагностика выхлопной системы автомобиля с использованием специального оборудования, включая эндоскоп. Наш мастер выяснит, необходима ли Вам установка обманки и удаление катализатора.
- Если удаление катализатора и установка обманки необходимы, то бригада мастеров производят демонтаж катализатора, установку пламегасителя, высокотемпературного резонатора или стронгера и устанавливают обманку, исходя из Ваших пожеланий и бюджета.
- Если у Вас катализатор уже удален, то специалист подбирает вам тип и вид обманки, минуя шаг с удалением каталитического нейтрализатора.
- Вам выдается гарантия на работы и гарантийный сертификат на детали от производителя
Миф №2. Некоторые автолюбители полагают, что устанавливая обманку, они решают проблему с датчиком кислорода . Это в корне неверно .
Механическая или электронная обманка не решат проблему неисправного датчика кислорода ( который, как правило, далеко не бюджетный). Однако, эту проблему можно решить с помощью перепрошивки. Мастер, делая перепрошивку ЭБУ автомобиля, удаляет данные о катализаторе и датчиках воздуха.
Схема обмана лямбда-зонда с диодом
Обмануть второй кислородный датчик на автомобиле можно и по-другому, только в этой схеме вместо резистора нужно установить диод, например, марки 1N4148. Обманка здесь делается следующим образом (на примере авто Мазда 323 с бензиновым ДВС 2.0 L):
- разрезаем сигнальный проводок (на Mazda он черного цвета);
- анод диода подключаем к лямбда-зонду;
- другой вывод сигнала, идущий к блоку управления, соединяем с катодом;
- также к катоду подсоединяем один из выводов неполярного конденсатора емкостью 4,7 Мкф;
- второй конденсаторный отвод подключаем к массовому проводу (на Мазде он серого цвета), разумеется, все провода пропаиваем.
Такая схема позволяет достаточно эффективно избавиться от ошибок в цепи кислородного датчика, но нужно иметь в виду, что сам лямбда-зонд должен быть исправным.
Зачем перепрошивать ЭБУ
Когда нужна обманка второго лямбда-зонда, часто прибегают к перепрошивке (чипированию) электронного блока управления. Этот прием работает на автомобилях класса ЕВРО-2. Чтобы повторных ошибок о неисправности катализатора не возникало, после перепрошивки их стирают сканером.
Перепрошивка будет лучшим решением, если вышел из строя и катализатор, и датчик кислорода. Однако этот способ требует аккуратности и определенных навыков. Если вы нарушите работу ЭБУ, проблему исправит только заводская прошивка, но достать ее сложно, а стоит она дорого.
Вваривание гайки под лямбда-зонд:
Быстрая проверка работоспособности датчика кислорода
Многими автовладельцами неоднократно подтверждено, что электронная обманка нормально работает лишь в том случае, если лямбда-зонды на машине исправны. Быстро проверить работоспособность датчиков достаточно просто, для диагностики понадобится лишь мультиметр. Выполняем проверку в следующем порядке:
- переводим переключатель мультиметра в положение измерения постоянного напряжения с верхним пределом 20 Вольт;
- подключаем щупы прибора: с красным проводом – к сигнальному разъему кислородного датчика, с черным проводом – на массу;
- запускаем двигатель, на холодном моторе вольтметр должен показывать напряжение примерно 0,45-0,5 V;
- на прогретом моторе напряжение должно постоянно меняться от 0,1 до 0,9 Вольта, и все эти данные говорят о том, что датчик в целом рабочий.
Но стоит заметить, что такая проверка не дает представление о стопроцентной исправности датчика, она лишь подтверждает, что лямбда-зонд находится в рабочем состоянии.
