Электронный блок управления (контроллер) ДВС

Блок управления двигателем – краеугольный камень современной системы питания ДВС. Именно внутри ECU (Engine Control Module) обрабатываются сигналы датчиковой аппаратуры и генерируются команды для исполнительных механизмов. Момент искрообразования, время открытия форсунок, работа клапана продувки адсорбера, ЕГР и других элементов зависят от корректной работы ЭБУ. Рассмотрим, как работает электронная система управления двигателем (ЭСУД), устройство, принцип работы ее основных компонентов, а также их распространенные неисправности.

Задача электронного блока управления двигателем

Его назначение состоит в приеме поступающей информации, которую направляют различные датчики. Эти данные обрабатываются по особому алгоритму, после чего создаются команды для составляющих исполнительного характера. Наличие в конструкции авто ЭБУ дает возможность оптимизировать главные показатели функционирования силового агрегата:

• крутящий момент;
• мощность;
• состав отработавших газов;
• расход и т.д.

А еще именно электроника осуществляет диагностику всех систем машины.

Неисправности и ремонт ЭБУ

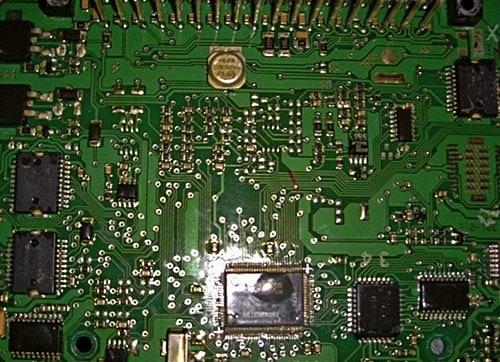

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

• Если машина не запускается или плохо управляется,
• Происходят различные блокировки (дверей, сцепления и пр.),
• На дисплей постоянно выдаются ошибки,
• Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

1. Отсоедините минусовую клемму аккумулятора,
2. Отсоедините два входящих шлейфа,
3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Немного истории

Появление электронного блока управления двигателем было обусловлено необходимостью подачи в цилиндры мотора топливной смеси в нужном количестве и требуемой консистенции. До создания электронного блока эти функции выполнял карбюратор, на совершенствование которого были направлены основные силы конструкторов.

Однако, появление доступных и дешевых микрочипов ознаменовало закат карбюраторной эпохи, что произошло в 70-х годах. Но первые электронные блоки были созданы итальянцами из Alfa Romeo для их модели 6C2500, что произошло в середине 50-х годов. Назывался этот блок – «Caproni-Fuscaldo».

Постепенно ЭБУ совершенствовались, «учились» охватывать показания все большего числа датчиков, управлять системой охлаждения и зажигания, становились производительнее и т. д. Современный электронный блок в состоянии создать Controller area network – единую систему управления – обмениваясь данными с другими системами авто.

Где искать ЭБУ в автомобиле

На самом деле блок управления может находиться в различных точках. Все зависит от определенной марки авто и даже от конкретной модификации и даже года выпуска. Существует две основных зоны, куда обычно автопроизводители монтируют ЭБУ:

• Салон. Учитывая, что в салоне множество свободного пространства, искать стоит согласно рекомендациям производителя. Он может располагаться под панелью и даже под задним сиденьем. Причем все больше производителей отдают предпочтение именно последнему варианту. Крайне редко устанавливается блок в багажнике.
• Под капотом. Вообще, по мнению многих инженеров, располагать блок управления под капотом не совсем корректная идея. Здесь он подвергается полному спектру негативных факторов. Даже корпус не в состоянии обеспечить полную защиту. Находится ЭБУ рядом с аккумулятором или отделом с предохранителями.

Компоненты ЭБУ

Все составные части блока управлением можно поделить на 2 больших блока:

1. Программное обеспечение;
2. Аппаратное обеспечение.

Программное обеспечение

Оно состоит из пары модулей вычислительного характера:

• контрольного – он настроен на инспектирование исходящих сигналов, а также их корректировку, если в этом есть необходимость. Причем данный модуль в состоянии даже заглушить силовой агрегат;
• функционального – в его задачи входит получение сигналов, поступающих от различных датчиков, дальнейшая их обработка, а также формирование команд для приборов исполнительного характера.

Аппаратное обеспечение

Оно состоит из массы электронных элементов – микропроцессоров и других. Установленный аналогово-цифровой преобразователь ловит аналоговые сигналы, что идут от разных датчиков, и переводит их в цифровой формат, на который и ориентирован микропроцессор. Если имеется необходимость обратного преобразования (команд, поступающих от процессора), то преобразователь переводит и их. Кроме того, на ЭБУ поступают и импульсные сигналы, которые также проходят через преобразователь для изменения их формата в цифровые.

Конструкционные особенности ЭБУ

Корпус блока управления обеспечивает надежную защиту от различных негативных факторов – влага, температурных колебаний. Если прибор располагается под капотом, корпус выполняется из алюминия, если в салоне – из пластика.

Внутри находится объемная плата. Она содержит два базовых узла – память и программное обеспечение.

Память блок управления делится на три типа:

• ППЗУ. Здесь заложено все программное обеспечение и функции, отвечающие за работу двигателя.
• ОЗУ. Проводит онлайн обработку поступающих данных с различных датчиков.
• ЭРПЗУ. Выступает для хранения временных параметров – различные коды, пробег, потребление топлива, температурные показатели.

Программное обеспечение также бывает двух типов:

• Функциональное. Обеспечивает прием данных с датчиков, их обработку и направляет команды на соответствующие системы.
• Контрольное. Контролирует поступающие параметры на предмет различных ошибок. Если такие появляются, старается исправить. В противном случае на панели управления замигает оповещение об ошибке. Более того, если ошибка критическая, автомобиль может совсем не заводиться.

Принцип работы электронного блока

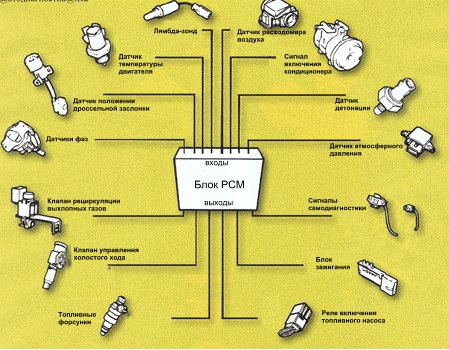

Функционирование ЭБУ заключается в приеме информации из различных датчиков, число которых на современных моделях достигает 20-ти и более:

• данные о расходе воздуха;
• показатели с лямбда-зонда;
• информация о коленчатом вале (его положение и частота вращения детали);
• сигналы о неровности трассы и т. д.

Помимо обработки этих сигналов, ЭБУ отправляет сигналы различным устройствам:

• зажигание – это может быт как одна катушка, так и сразу несколько (зависит от типа силового агрегата). Данный узел отвечает за своевременную подачу искры со свечи в цилиндры мотора.
• световой индикатор – его назначение состоит в выдаче уведомлений о наличии ошибок, причем как в двигателе, так и непосредственно в блоке.
• форсунки – посредством них осуществляется впрыск горючего в цилиндры. При этом частота изменения количества этого горючего постоянно меняется, ведь зависит от различных условий. В данном случае на первый план выходят характеристики форсунок (реакция их управляющих компонентов на перемены команд из ЭБУ, а также скорость их функционирования).
• тестеры – оборудование диагностического назначения подключается через специальный разъем, если возникает необходимость в проверке мотора и электронного блока управления двигателем.

Ремонт или замена

Крайне актуальный вопрос. Очень часто ЭБУ полностью сгорает, поэтому ремонт уже бессмысленный. В такой ситуации ЭБУ.РФ станет отличным подспорьем. В каталоге можно выбрать и купить недорого подходящий блок управления.

Не стоит сильно обнадеживаться, если перегорела только определенная микросхема или дорожка. Комплектующих практически нет, найти высококлассного специалиста, который сможет провести ремонт, довольно проблематично. В большинстве ситуаций, если произошла поломка, придется полностью менять ЭБУ.

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

• оптимизация динамических показателей;
• снижение расхода;
• простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
• отсутствие потребности в ручной регулировке;
• повышение показателей экологической чистоты.

Недостатки ЭБУ

• дороговизна компонентов;
• невозможность ремонта – только замена;
• потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
• высокие требования относительно показателей надежности в электропитании;
• необходимость в качественном горючем.

Неисправности

Чаще всего необходимость купить блок управления возникает вследствие появления определенных неисправностей. Выделяются определенные признаки, которые свидетельствуют о проблемах в работе ЭБУ:

• мотор не запускается, совсем,
• блокировка определенных систем,
• скачут обороты,
• появляются различные ошибки.

Любая поломка блока управления – это серьезная проблема. У него достаточно высокая цена, особенно, у автомобилей премиум-класса.

Появляются поломки в основном из-за короткого замыкания, перегрева, механических воздействий и попадания влаги. Любое серьезное повреждение практически сразу исключает ремонт, только полная замена.

Признаки выхода из строя ЭБУ и причины его поломок

Как правило, поломка ЭБУ характеризуется наличием следующих признаков:

• блок не реагирует на сигналы с лямбда-зонда – показания датчиков температуры, а также положения дроссельной заслонки;
• отсутствуют сигналы, свидетельствующие об управлении разными компонентами исполнительного характера – клапаном холостого хода, системой зажигания, топливными форсунками, бензонасосом и т. д.
• повреждения механического характера – перегоревшие проводники или микросхемы.

Видео: Ремонт электронных блоков управления

Обычно выделяют несколько наиболее распространенных случаев, что в состоянии привести к подобной неисправности:

• попадание влаги на поверхность ЭБУ;
• замыкание проводки вследствие ее обрыва или иного фактора;
• неверная полярность во время подключения аккумулятора;
• активация стартера, когда силовая шина отключена;
• когда аккумулятор «прикуривается» от автомобиля, у которого запущен двигатель;
• если аккумуляторная клемма снимается при работающем моторе;
• в случае, когда в процессе проведения сварочных работ электрод цепляет проводку машины или ее датчики;
• ремонт либо установка сигнализации неквалифицированным электриком;
• поломки в системе зажигания (ее высоковольтной части) – это могут быть провода, катушки зажигания или распределитель.

При инспектировании необходимо сначала проверить возможности обеспечения, а только потом возможности исполнения. Причем для авто есть таблицы значимости каждого компонента. Причина такого ранжирования в том, что утрата только одной функции обеспечения, как правило, тянет за собой потерю сразу нескольких функций исполнения.

Функциональные возможности ЭБУ

Блок управления находится постоянно в работе, так как на него поступает огромный объем информации от многочисленных датчиков. Все параметры мгновенно обрабатываются, с применением заложенных алгоритмов. После чего отправляются команды на исполнительные отделы. Соответственно, система зажигания, насос, форсунки и другие элементы функционируют в нужном режиме.

На блок питания поступает информация со следующих датчиков:

• температуры двигателя и окружающей среды,
• подачи топлива,
• холостого хода,
• позиции педали газа,
• контроль тормозной и охлаждающей жидкости,
• анализ напряжения,
• состояние тормозной системы.

Данный перечень далеко не полный. Чем солиднее автомобиль, тем больше различных датчиков.

Также отметим, куда ЭБУ отправляет команды:

• системе подачи топлива и зажигания,
• обеспечение оптимальной температуры,
• системе кондиционирования,
• АКПП,
• практически всему электрооборудованию,
• стеклоподъемникам.

Данный набор базовый и существенно расширяется с повышением класса автомобиля.
