Карданный вал история назначение неисправности устройство фото видео

Карданный вал – это агрегат, который непосредственно передает крутящий момент (энергию вращения) колёсам. Новички иногда путают понятие «карданный вал» и «карданная передача». Чтобы этого не происходило, важно усвоить следующие вещи:

1. Карданный вал имеет две точки опоры, никаких промежуточных опор у него не существует.
2. Карданная передача может иметь несколько опор и включает в себя несколько карданных валов.

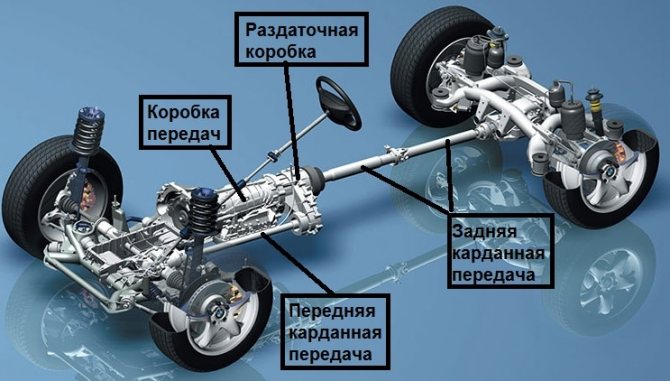

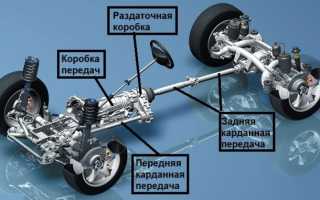

Карданные валы легко встретить на легковом транспорте (полноприводные и заднеприводные авто), малотоннажных грузовиках, автобусах, самосвалах, фурах, автокранах, погрузчиках, тракторах, квадроциклах. А вот у переднеприводных авто карданные валы непопулярны. Сложно добиться синхронного вращения валов. Исключение – транспорт с КВ со ШРУСом.

Устройство карданного вала

Основные элементы наиболее популярной модификации устройства:

• Центральный вал (карданная труба, ось). Полая труба из металла. Цельнотянутая деталь. Конструктивный элемент, на который крепятся другие детали.
• Крестовина. Важна для реализации функции контроля углов переменного наклона и, соответственно, вращающихся элементов. Корректный диапазон углов переменного наклона — от 0 до 20 градусов. Это важно для того, чтобы вал не прерывал вращения. Качественные крестовины изготавливаются из легированной стали путём горячей штамповки.
• Приварная вилка. Соединительный элемент между промежуточным и основным валом. Играет роль компенсатора расстояния по высоте между валами. Значение приварной вилки особенно легко оценить на бездорожье. При подборе вилки для КВ (например, в случае замены) важно учитывать величину крестовины, посадочный диаметр трубы, максимальный угол шарнира и тип крепления.
• Фланец-вилка шарнира (фланец кардана). Фланец-вилка монтирована в области крепления вала к мосту. Состоит из фланца (плоского диска) и двух рогов, в которых сделаны отверстия под крестовину, для болтов. Вилка крепится к ответному фланцу на ведущих мостах или коробке передач. Наиболее перспективные — вилки–фланцы с 4-мя шлицевыми «пятками» в зонах установки болтов и шлицами на ответных фланцах. Такие решения — гарант качественного соединения узлов. При выборе фланца при замене детали важно учитывать диаметр отверстий и их количество, диаметр самого фланца.
• Шлицевое соединение. Ответственно за трансформацию рабочей длины при движении. Одна точка шлицевого соединения фиксируется на коробке передач, другая — на редукторе. Когда транспортное средство вынуждено преодолевать ухабы, ямы, то интервал между точками опоры возрастает, и благодаря шлицевому соединению кардан «растягивается».

Обе вилки, крестовина и шлицевое соединение образуют так называемый шарнирный узел. Его основная задача — передача крутящего момента с изменяющимся углом.

Исключение! На некоторых внедорожниках вместо крестовины можно встретить карданы с ШРУС. В этом случае шлицевое соединение отсутствует.

Устройство ряда КВ включает эластичную муфту. Она помогает сгладить колебания крутящего момента и компенсировать осевые, угловые отклонения.

Подшипники

Если же речь идёт не только о карданном вале, но и карданной передаче в целом, рассматривая устройство, нужно не забывать про подшипники. Для поддержания карданного вала в технически корректном положении на нем установлен подвесной металлический подшипник с металлической обоймой и резиновой подушкой.
Именно подвесной подшипник принимает на себя нагрузку (осевую, радиальную), обеспечивает вращение, качение. Это один из наиболее нагруженных элементов трансмиссии, поэтому требует регулярного технического обслуживания.

Промежуточный подшипник выполняет функцию поддержки основного вала, обеспечивает ему возможность вращаться в необходимом направлении. Наиболее лучшими демпфирующими свойствами обладают подшипники в виде кольца, сделанного из эластомера.

ОСОБЕННОСТИ РАБОТЫ КАРДАННОЙ ПЕРЕДАЧИ

Особенностью такого шарнира является неравномерность вращения. При изменении угла положения ведущего вала относительно ведомого, последний в определенных точках ускоряется или замедляется, то есть возрастает или снижается угловая скорость. Причем с увеличением угла скорость опережения или отставания ведомого вала от ведущего повышается, поэтому такая передача вращения носит циклический характер. Значительный угол (более 20 град.) между валами повышает нагрузку на составные элементы шарнира, что может привести к поломке.

Принцип работы карданного шарнира рассмотрим на примере, когда ведущий вал расположен строго горизонтально, а ведомый – под углом вниз (стандартное положение кардана). Начальное положение внутренней вилки шарнира – тоже горизонтальное. При передаче вращения из-за положения под углом, часть вилки, идущая вниз ускоряется относительно ведущего вала. Максимальное опережение достигается в нижней точке.

Одновременно, часть вилки ведомого вала, при вращении начавшая движение вверх, замедляется и отстает по скорости вращения от ведущего. Максимальное отставание – в самой верхней точке.

Из-за этих особенностей работы шарнира неравных угловых скоростей, вращение передается неравномерно.

Для снижения неравномерности скоростей вращения и нагрузки в конструкции карданной передачи применяется по два шарнира – на концах пустотелого вала. Причем для максимального сглаживания внутренние вилки расположены в одной плоскости.

За счет использования двух шарниров уменьшаются углы положения валов и, соответственно, и неравномерность скоростей вращения.

Из-за неравномерности вращения между валами карданная передача не используется в конструкции трансмиссии переднеприводных автомобилей. На таких моделях шарнир неравных угловых скоростей заменен на ШРУС, у которого передача осуществляется равномерно независимо от угла между валами.

Рекомендуем: Почему двигатель долго прогревается?

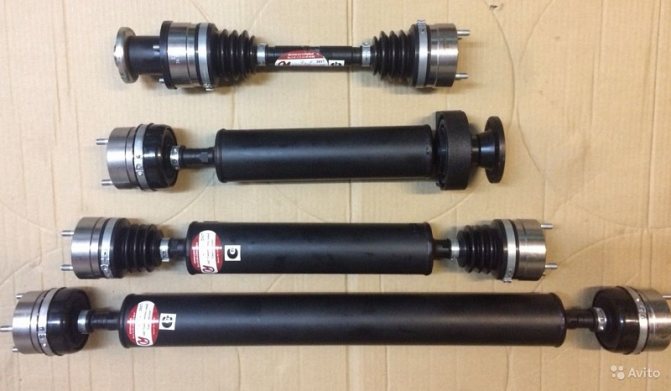

Приводной вал передний со шрусом

Замена крестовины кардана

Замена подвесного подшипника и крестовины ВАЗ 2106

Какую функцию выполняет карданный вал?

КВ способен выполнить две важные функции.

1. Базовая. Передача крутящего момента от КП или же раздаточной коробки автомобиля к задним колесам. Кардан позволяет мягко передать момент с трансмиссии на колеса, погасить вибрацию на бездорожье, обеспечить ходу плавность.
2. Дополнительная. Играет роль звена между рулевой колонкой и рейкой. То есть это уже часть рулевого механизма. КВ помогает улучшить чувствительность руля.

Благодаря КВ транспортному средству даже на неровной дороге обеспечен хороший разгон. КВ – это фактически оптимизатор эффективной разгрузки передних колёс и инструмент для снижения рисков пробуксовки.

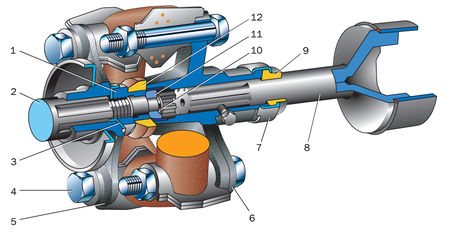

Карданная передача с полукарданным упругим шарниром

Упругий полукарданный шарнир способствует передаче крутящего момента между валами, расположенными под небольшим углом. Происходит это, благодаря деформации упругого звена.

В качестве примера можно привести упругую муфту Гуибо. Это шестигранный сжатый упругий элемент. К нему крепятся фланцы ведущего и ведомого валов и передается крутящий момент.

Виды карданных валов

Карданные валы и карданные передачи можно классифицировать по ряду признаков:

• По типу карданной передачи: открытый и закрытый КВ. Открытый кардан – отдельный элемент транспортного средства, закрытый – интегрированный в другой узел. Распространённый вариант закрытых КВ – их включённость в картер ведущей оси.
• По конструкции: жесткий кардан, шариковый кардан и кардан кулачкового типа равных угловых скоростей. Передача моментов вращения с вилки у жёстких карданов – неравномерная. Поэтому также решение непопулярно. Его можно встретить только у некоторых легковых авто. У коммерческого транспорта чаще можно встретить шариковые карданы (наиболее популярный вариант) и карданы кулачкового типа. Огромный плюс шариковых карданов – делительные канавки, обеспечивающие оптимальное положение шариков в плоскости. Функционально, практично.
• По материалу. Базовый материал всех КВ – металл. Наиболее популярный вариант в наше время – сталь. Несколько реже встречаются чугунные и алюминиевые КВ.
• По способности выполнить компенсацию. Решения, позволяющие обеспечить компенсации между центрами карданов весомых осевых перемещений, относят к универсальным. Если же такой возможности нет, то пред нами – простые КВ.
• По кинематическим свойствам. Асинхронные и синхронные. Асинхронные конструкции – это популярные решения с крестовиной и вилкой (стоит на транспорте с задним приводом). Синхронные – решения со ШРУСОМ (стоят на переднеприводном транспорте, некоторых моделях полноприводного транспорта). Асинхронная передача по сравнению с синхронной более шумная, но при этом более дешёвая в производстве и простая в обслуживании.
• По количеству опор. На большинстве транспортных средств стоят трехопорные карданы с одним подшипником, выполняющим функцию соединителя между основным и промежуточным валом. Несколько реже встречаются двухопорные конструкции (в основном, они монтируются на грузовики, ряд полноприводных авто). И ещё реже можно встретить трёхопорные конструкции. Это решение, как правило, присуще Chrysler, Lexus.
• По количеству секций. Односекционные (на деле – это труба, в конце которой – крестовины и наконечники) и многосекционные.

Карданная передача с шарниром неравных угловых скоростей

Данный тип передачи можно обнаружить на автомобилях с задним приводом или полноприводных авто. Устройство такой передачи следующее: на карданных валах расположены шарниры неравных угловых скоростей. На концах передачи имеются соединительные элементы. По необходимости используется соединительная опора.

Шарнир объединяет пару вилок, крестовину и фиксирующие устройства. В проушинах вилок установлены игольчатые подшипники, в которых вращается крестовина.

Подшипники нельзя отремонтировать или обслужить. Масло в них заливается при установке.

Особенностью шарнира является то, что он передает неравный крутящий момент. Дополнительный вал периодически обгоняет и отстает от основного вала. Для компенсации этого недостатка в передаче используется несколько шарниров. Вилки противоположных шарниров располагают в одной плоскости.

В зависимости от того, на какое расстояние необходимо передать крутящий момент, в карданной передача используют один или два вала. При числе валов, равном двух, один из них называется промежуточным, второй — задним. Для фиксации валов устанавливается промежуточная опора, крепящаяся к кузову авто.

С другими элементами автомобиля карданная передача соединяется при помощи фланцев, муфт и других соединительных элементов.

Можно с уверенностью говорить, что шарниры неравных угловых скоростей имеют малую надежность и относительно небольшой срок службы. В современных условиях используют карданные передачи с шарнирами равных угловых скоростей.

Проверка состояния карданного вала

Даже, если авто эксплуатируется в неэкстремальных условиях (езда по городским дорогам), проверка состояния карданного вала нужна каждые 5 тысяч километров. При езде по грунтовым дорогам проверка рекомендуема еще чаще: каждые 3 тысячи км. К спецтехнике предъявляются свои требования. Всё зависит от того, на каких объектах она используется. Наибольшее внимание при проверке уделяется крестовине, которая может начать перекатываться, заедать, а также подвесному подшипнику. Появление люфтов после определенного пробега – вполне закономерное явление.
Очень уязвимо и шлицевое соединение. Прежде всего, потому что это движущийся механизм, который постоянно встречается с динамическими нагрузками.

Проверку деталей рекомендуется проводить в следующем порядке:

• Соединительные элементы (гайки, шайбы) подшипников, муфт, фланцевых вилок. Важно, чтобы не только все соединения были на месте, но и моменты затяжки соответствовали требованиям условий эксплуатации.
• Муфты в момент кручения вала. Недопустимо присутствие на муфтах трещин, а тем более разрывов. Если такая проблема есть, менять деталь нужно в срочном порядке.
• Шлицевое соединение в момент вращения вала. Здесь важно понять, нет ли люфтов. Чтобы оценка состояния шлицевого состояния была максимально достоверной, вращение производить целесообразно в обе стороны.
• Шарниры. Здесь недостаточно просто визуального осмотра. Нужно разместить между вилками отвертку и основательно прокачать. Неприятный момент – это опять-таки нахождение люфта. В этом случае придётся ставить новую крестовину.
• Подшипники. Принципиальное значение имеет, как происходит проверка. Важны навыки. Для того, чтобы не упустить люфт, одной рукой нужно держать КВ, другой дёргают его в разные стороны.

А вот в случае, если есть подозрение на дисбаланс КВ, не обойтись без диагностики узла на балансировочном стенде. Особенно без такой проверки не обойтись, если во время езды чувствуются постоянные вибрации, а при переключении передач регулярно возникает неприятный скрежет.

Предназначение карданной передачи

Любой водитель, который ездил на заднеприводном или полноприводном автомобиле, а уж тем более на ГАЗоне или ЗИЛ-130, видел карданный вал — длинную полую трубу, состоящую из двух сегментов — более длинного и короткого, между собой они соединены промежуточной опорой и крестовиной, образующими шарнир. В передней и задней части кардана можно увидеть фланцы для жесткого соединения с задним мостом и вторичным валом, выходящим из коробки передач. Основная задача кардана состоит не только в передаче вращения от КПП на редуктор заднего моста, но и в том, чтобы эта работа передавалась при переменной соосности сочлененных агрегатов, или, говоря простым членораздельным языком, — обеспечивается жесткая связка ведущих колес со вторичным валом коробки перемены передач, при этом не препятствуя независимому перемещению колес и подвески относительно кузова. Также устройство автомобиля таково, особенно если речь идет о грузовиках, что коробка расположена выше по отношению к поверхности, чем редуктор заднего моста. Соответственно, передать момент движения нужно под определенным углом, а благодаря шарнирному устройству кардана это вполне возможно. Более того, в процессе езды рама автомобиля может незначительно деформироваться — буквально на миллиметры, но устройство кардана позволяет не учитывать эти мелкие изменения.

СНЯТИЕ И УСТАНОВКА КАРДАННОГО ВАЛА

Снятие вала не вызывает трудностей. Необходимо открутить болты и гайки, соединяющие фланцы карданного вала и редуктора моста, отвести фланец кардана от редуктора и опустить вниз. Затем открутить болты крепления эластичной муфты и отвести кардан от КПП. В последнюю очередь открутить болты крепления подвесного подшипника. Установка производится в обратном порядке.

ПРОВЕРКА СОСТОЯНИЯ КАРДАННОГО ВАЛА

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).

Проверка проводится в несколько этапов:

1. Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
2. Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
3. Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
4. Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
5. Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
6. Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Преимущества и недостатки карданных передач

Основными преимуществами в работе карданных валов является их способность выдерживать большие нагрузки, что особенно важно для автомобилей с большой массой. Неслучайно все автомобили в кузове лимузин и стретч имеют задний привод. При весе в несколько тонн и мощном двигателе передача крутящего момента карданным валом — наиболее надежный способ.

Карданный вал самосвала БелАЗ весит 105 килограммов. Спортивный кардан для BMW из карбона — 1,8 килограмма

Основной недостаток — собственный вес кардана, увеличивающий общую массу автомобиля. Необходимость наличия в полу кузова специального тоннеля под кардан уменьшает объем салона, повышает уровень шума и вибраций. Кроме того, карданный вал — достаточно дорогая и сложная деталь.

Неисправности карданного соединения и советы по эксплуатации

Чтобы продлить срок службы крестовины карданного вала, рекомендуется после каждых десяти тысяч пробега обслуживать крестовины и шлицевое соединение, если, конечно, их обслуживание предусмотрено изготовителем. Обслуживаемые крестовины снабжены пресс-масленками, в которые необходимо закачивать густое масло типа Литол. У большинства современных автомобилей карданные валы необслуживаемые и нуждаются только в замене крестовин при появлении люфта. Кстати, после каждого ремонта вал необходимо балансировать, и сделать это можно только на специализированном оборудовании. При появлении посторонних шумов, стука при работе автомобиля, обратитесь на станцию технического обслуживания для диагностики крестовины.

Задний ход есть только у мотоциклов с карданной передачей

Услуги специализированных сервисов по ремонту карданов обходятся недешево. Стоит поберечь кардан, быть внимательнее и не допускать его работы на износ.

Карданная передача с шарниром равных угловых скоростей

Данный тип передачи широко используется в автомобилях с передним приводом. При помощи неё соединяется дифференциал и ступица ведущего колеса. Передача имеет два шарнира – внутренний и внешний, соединенных валом. ШРУСы часто применяются и в автомобилях с задним приводом, в полноприводных авто. Дело в том, что шарниры равных угловых скоростей более современны и практичны, к тому же, уровень шума от них значительно ниже, чем от ШНУС. Самым распространенным из существующих является шарнир равных угловых скоростей шарикового типа. ШРУС передает крутящий момент от ведущего до ведомого вала. Угловая скорость передачи крутящего момента постоянная. Она не зависит от угла наклона валов. ШРУС, или как его называют в народе «граната» представляет из себя сферический корпус, в котором расположена обойма. Между ними вращаются шарики.

Они движутся по специальным канавкам. В результате, крутящий момент равномерно передается от ведущего вала к ведомому при условиях изменения угла. Сепаратор удерживает шарики в нужном положении. «Граната» защищается от воздействия внешней среды «пыльником» — защитным кожухом. Обязательным условием долгого срока службы ШРУСов является наличие в них смазки. А наличие смазки, в свою очередь, обеспечивается герметичностью самого шарнира. Отдельно стоит сказать о безопасности ШРУСов. Если в «гранате» слышится треск или шум, то её незамедлительно нужно менять. Эксплуатация автомобиля с неисправным ШРУСом предельно опасна. Попросту говоря, может отвалиться колесо. Причиной же, по которой карданный вал приходит в негодность, чаще всего является неправильный выбор скорости и плохое дорожное покрытие.

Карданная передача с шарниром неравных угловых скоростей

Данный тип передачи можно обнаружить на автомобилях с задним приводом или полноприводных авто. Устройство такой передачи следующее: на карданных валах расположены шарниры неравных угловых скоростей. На концах передачи имеются соединительные элементы. По необходимости используется соединительная опора. Шарнир объединяет пару вилок, крестовину и фиксирующие устройства. В проушинах вилок установлены игольчатые подшипники, в которых вращается крестовина.

Копипаста: На тщательно обработанных пальцах крестовины 3 установлены стальные стаканы 13 с игольчатыми подшипниками 12. Иглы подшипника с внутреннего конца опираются на опорную шайбу 11. Стакан уплотнен на крестовине резиновым сальником 10, установленным в металлическом корпусе 9, который надет на крестовину. Крестовина со стаканами закреплена в ушках вилок 2 и 4 стопорными кольцами или пластинками 6 с винтами. Подшипники крестовины смазываются через центральную масленку 7, от которой масло к подшипникам подходит по каналам в крестовине. Для устранения излишнего давления масла в крестовину завернут на резьбе корпус с предохранительным клапаном 8. Подшипники нельзя отремонтировать или обслужить. Масло в них заливается при установке. Особенностью шарнира является то, что он передает неравный крутящий момент. Дополнительный вал периодически обгоняет и отстает от основного вала.

Для компенсации этого недостатка в передаче используется несколько шарниров. Вилки противоположных шарниров располагают в одной плоскости. В зависимости от того, на какое расстояние необходимо передать крутящий момент, в карданной передача используют один или два вала. При числе валов, равном двух, один из них называется промежуточным, второй — задним. Для фиксации валов устанавливается промежуточная опора, крепящаяся к кузову авто. С другими элементами автомобиля карданная передача соединяется при помощи фланцев, муфт и других соединительных элементов. Можно с уверенностью говорить, что шарниры неравных угловых скоростей имеют малую надежность и относительно небольшой срок службы. В современных условиях используют карданные передачи с шарнирами равных угловых скоростей.

Обслуживание карданного вала

Традиционная схема обслуживания базируется на трёх операциях:

• Проверка состояния вала (см. выше).
• Замена неисправных деталей (именно замена, восстановление при наличии люфтов и трещин – неграмотное решение проблемы).
• Смазка шлицевого соединения. При подборе смазки обращайте внимание на нагрузку сваривания (ответственная за противозадирные свойства). Дорогостоящие продукты ориентированы на нагрузку сваривания до 3920 Ньютонов. Для шлицев на КВ на тяжёлом грузовом транспорте их применение только приветствуется. Для легковых же автомобилей достаточно смазки для низконагруженных шлицев. Переплата за продукт здесь нецелесообразна.

У некоторых автомобилей смазывать также нужно подшипники крестовин КВ. Но транспорта, нуждающегося в такой процедуре, не очень много. Это транспортные средства с КВ с тавотницей (пресс-масленкой). Пример КВ с пресс-масленкой представлен на рисунке ниже.

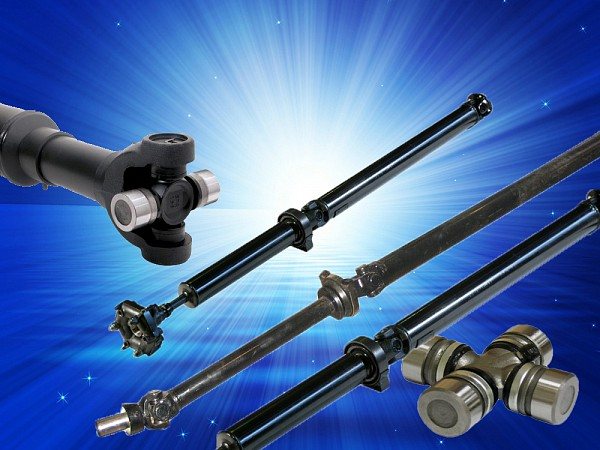

Что такое карданный вал: ключевые функции, устройство

Александр Расторгуев [razborkazapzap]

31.08.2020,

аднеприводные и полноприводные автомобили оснащаются карданными валами, которые выполняют банальную работу — передают крутящий момент с коробки передач или раздаточной коробки, на редуктор ведущих колес. Стоит заметить, что основоположником применения карданных валов стал французский производитель Renault.

Карданный вал представляет собой механическое устройство цилиндрической формы, которое передает крутящий момент на колеса. Какие задачи удалось решить при внедрении кардана в легковой автомобиль:

• мягко передавать момент с трансмиссии на колеса, что в свое время стало важным открытием, ведь при проезде на неровностях автомобиль сильно вибрировал;
• обеспечить плавность хода, чего долгое время не могли добиться инженеры.

С тех пор конструктивно карданный вал значительно изменился, зато не изменилось его прямое назначение. Оказалось то, что карданный вал можно применять не только как деталь трансмиссии, но и как часть рулевого механизма, в виде связующего звена между рулевой колонкой и рейкой.

Об устройстве кардана

Классический карданный вал состоит из следующих комплектующих:

• центральный вал — представляет собой полую и прочную трубу, которая должна выдерживать крутящий момент и не скрутиться на высоких оборотах двигателя;
• крестовина — крестообразная деталь с четырьмя игольчатыми подшипниками, которая контролирует угол наклона кардана в заданной плоскости и ограничивает его. Средний диапазон от 10 до 20 градусов;
• вилка — соединяет основной и промежуточный вал через крестовину. На вилке есть два уха для крепления к крестовине и шлицевая часть для кардана, тем самым обеспечивается небольшое продольное его движение;
• промежуточный или подвесной подшипник — с его помощью кардан создается точка крепления карданного вала, что увеличивает его эффективную работу без вибрации;
• эластичная муфта — резинометаллическое изделие, которое гасит ударные колебания трансмиссии, и позволяет еще мягче передавать крутящий момент и удерживать динамические нагрузки.

Как видно, конструкция кардана совсем не сложная, и все комплектующие детали работают на то, чтобы сохранять движение кардана в заданной плоскости.

Карданные валы по классификации

По классификации карданные валы делятся на одновальные и многовальные:

• одновальные — устанавливаются на задне и полноприводные автомобили. Представляют собой мощный цельный вал, эффективно передающий крутящий момент на ведущие колеса;
• многовальные — карданные валы сложного устройства, состоящие из двух и более валов, связанные между собой шарнирным соединением. Устанавливается на абсолютное большинство переднеприводных авто, иногда комплектуется подвесным подшипником.

Также карданный вал может иметь одну и более опор, а именно: может отсутствовать подвесной подшипник, как на автомобилях марки Москвич-412 и их модификации, а также на грузовых авто. Другие транспортные средства могут иметь две и более опор, часто схема применяется на внедорожниках, где крайне важна надежность.

Об особенностях

Несмотря на то, что кардан представляет собой простое устройство, все же стоить отметить некоторые особенности:

• применение крестовины (не равные угловые скорости), одной или более штук;
• применение ШРУС (шарнир равных угловых скоростей) вместо крестовины, или комбинированная система, где с одной стороны ШРУС, с другой крестовина;
• наличие упругого полукарданного шарнира (эластичная муфта), которая не ограничивается одной единицей на вал;
• наличие жесткого полукарданного шарнира (как пример — передняя полуось автомобилей УАЗ, где две полуоси соединяются между собой шарниром типа “яблока”, шаром или ШРУСом).

Зачем нужна балансировка карданного вала

По моему мнению балансировка необходима в следующих случаях:

• изначально была выполнена неправильная балансировка на заводе-изготовителе авто;
• приобретение некачественного кардана;
• отсутствие обслуживания шлицевых и шарнирных соединений, приводящих к вибрации и дисбалансу;
• сверхнагрузка на кардан (значительное повышение мощности двигателя).

Выявить дисбаланс просто: на скорости свыше 60 км/ч ощущается вибрация, передающаяся по всему кузову, которая с каждым десятком км/ч только усиливается. В зависимости от того, как долго вы игнорировали проблему, будет понятно, придется ли параллельно менять сопутствующие детали или нет. В отдельных случаях “страдает” и сам дифференциал моста, который долгое время предупреждает о проблеме воем.

Какие бывают неисправности и как их “лечить”

Распространенные поломки:

1. Вибрация — возникает вследствие выхода из строя резино-металлических муфт, крестовин, разбитых шлицевых соединений, некачественного кардана, либо из-за ослабленных болтов крепления.
2. Шуршание и постукивание — из строя выходит крестовина.
3. Гугл и шелест, громкость которых увеличивается параллельно скорости — износ подвесного подшипника.

Неисправности, от которых нельзя избавиться путем замены деталей:

• разбитые и ржавые шлицевые соединения;
• внешние признаки деформации карданного вала;
• сильная коррозия кардана, граничащая со сквозной.

Как продлить срок эксплуатации узла

На этот вопрос есть простые ответы:

• приобретайте крестовины с масленкой и раз в сезон или после сильного дождя смазывайте их;
• обрабатывайте периодически силиконовой смазкой эластичные муфты;
• не пренебрегайте мойкой днища, уделяя внимание карданному узлу;
• приобретайте только качественные комплектующие, а также своевременно реагируйте на малейшие подозрения неадекватной работы кардана.

Неисправности карданных валов

Проблема может возникать как у всего устройства, так и только у отдельных его узлов, деталей:

• Поломка приварной вилки. Возникает из-за изначального неправильного монтажа крестовины, повреждения посадочных отверстий под эту деталь, разрушения вилки.
• Поломка фланец-вилки. Возникает из-за износа, появления сколов, трещин или повреждения болтов крепления.
• Выход из строя подшипника. Чаще – из-за естественного износа, ошибках монтажа, постоянного соприкосновения подшипника с пылью, стиля вождения, основанного на постоянном жестком переключении передач.
• Деформация, погнутость КВ. На основании осмотра мастер принимает решение, можно решить проблему сугубо механическим восстановлением или требуется замена ряда элементов.
• Вибрация карданного вала. Чаще всего это «ответная реакция» на некорректную центровку деталей, увеличение зазоров между деталями при эксплуатации транспортного средства в тяжелых условиях эксплуатации, некорректного ремонта (непрофессионально выполненных сварочных работ).
• Кардан начинает «звенеть». Причины могут быть разные. Если повреждена опора, лучший вариант – заменить кардан, если расслабился защитный пыльник – достаточно провести ремонт методом сварки. Самый простой вариант: проблема с крышкой шлицов – достаточно просто заменить на новую.

Устройство и принцип работы

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций — одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина

дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент — раздвижное шлицевое соединение

КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен «растянуться», и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП — подвесной подшипник

. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Снятие и установка карданного вала

Операции по восстановлению, ремонту авто сопряжены с их демонтажем и, напротив, установкой на трансмиссию.

Главное, при снятии КВ требуется соблюдать строгий порядок действий:

• Открутите болты и гайки отвести фланец кардана от редуктора.
• Опустите фланец вниз.
• Открутите болты крепления.
• Отведите кардан от КПП.
• Открутите болты крепления подшипника.

При установке КВ процедуры выполняйте в обратном порядке. Соблюдение этой схемы позволит избежать ошибок.

Дополнительную информацию вы можете посмотреть в модулях LCMS ELECTUDE — платформе для обучения автомехаников, автомехатроников, автодиагностов.

Перспективы развития системы карданной передачи

Классический ШНУС имеет некоторые технологические недостатки. Скорость вращения его валов изменяется в процессе движения. При этом ведомый вал может ускоряться и замедляться при стабильной скорости ведущего вала. Это приводит к ускоренному износу механизма, а также создает лишнюю нагрузку на задний мост. Также работа шарнира сопровождается вибрацией.

Назначение карданной передачи может выполнять вал, оборудованный ШРУСами (передним и задним). Подобные системы уже сегодня применяются на некоторых внедорожниках. Также ШРУСом может быть оборудована карданная передача автомобиля ВАЗ-2107 и другой «классики». В продаже имеются ремонтные комплекты.

Использование шарнира равных угловых скоростей позволяет ликвидировать недостатки, свойственные классической крестовине. Скорость вращения вала выравнивается, исчезает вибрация, КВ не требует балансировки после ремонта, до 17° увеличивается угол передачи крутящего момента.

[custom_ads_shortcode2]

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

• подвесной подшипник;
• вилка скользящая;
• крепления;
• сам карданный вал;
• крестовина;
• уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

Рекомендуем: Какое должно быть давление в шинах автомобиля?

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

До новых встреч, и не забывайте заглядывать блог, чтобы не пропустить свежие и интересные публикации.

Тэги

трансмиссия
