Что делать, если стартер щёлкает, но не крутит двигатель

Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

Пугать стартер молотком

Принцип работы стартера

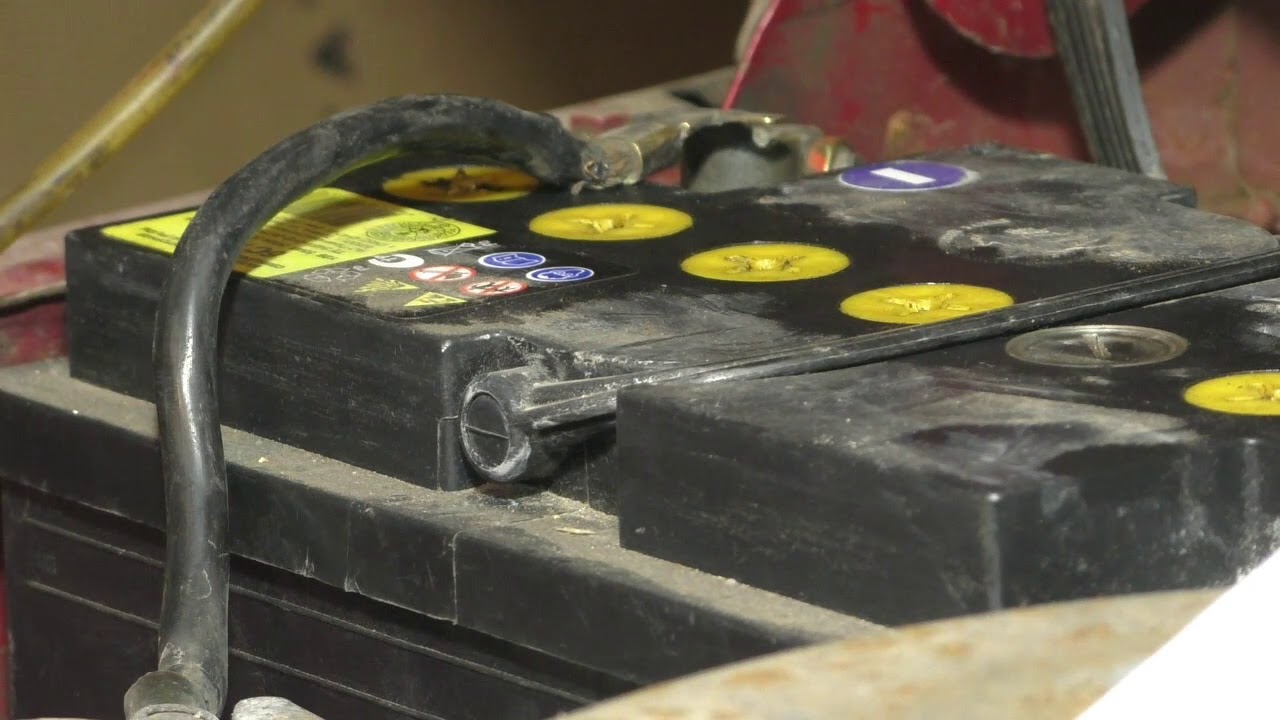

Почему трещит стартер? Полезный совет авто электрика!

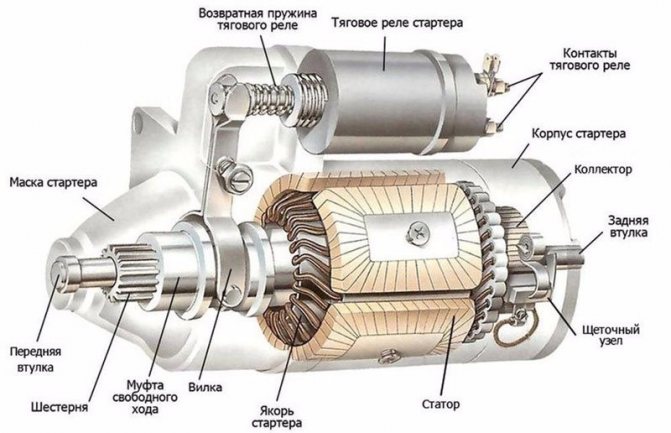

Устройство стартера

Если не лезть в дебри, то это обыкновенный МОЩНЫЙ электромотор, который используется только с одной задачей – раскручивание коленчатого вала, для пуска двигателя. Но как я писал выше, он не должен быть постоянно в зацеплении, а поэтому «специальный узел» выводит определенную шестерню в зацепление с маховиком и после пуска убирает ее.

Это шестерня называется «БЕНДИКС», именно она входит в зацепление с маховиком. Однако устройство бендикса намного сложнее, по сути это обгонная муфта (в одну сторону она может вращаться, а вот в другую нет).

Выдвигает бендикс специальный узел, который (обычно) крепится сверху стартера и называется «втягивающее реле». Как вы понимаете задача у него одна — вводить в зацепление с маховиком и после пуска выводить убирать обратно. Принцип этого узла основан на работе электромагнита, один его контакт всегда подключен к минусу (через корпус стартера, далее через массу автомобиля), а другой к плюсу аккумулятора (через размыкающий замок зажигания). Дабы не грузить вас сложной технической информацией, вам нужно понимать, что у этого магнита есть обмотка, назовем ее — «втягивающая», а также «сердечник», который под воздействием этих обмоток задвигается внутрь и удерживается (он жестко связан с БЕНДИКСОМ). Когда вы поворачиваете ключ в замке зажигания, работает «втягивающая обмотка» она воздействует на сердечник, выдвигается «БЕНДИКС» который входит в зацепление с маховиком и дальше стартер раскручивает мотор. После запуска двигателя, обмотка размыкается, специальная пружина переводит сердечник в исходное положение, «БЕНДИКС» выходит из зацепления.

В конце стать будет полезное видео, посмотрите, отпадут все вопросы.

Если простыми словами — «втягивающее реле» вводит и далее отводит из зацепления с маховиком шестерню БЕНДИКСА.

Читайте также:

Десять самых длинных автомобилей мира

Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее. Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов. Поэтому нужно проверить и состояние генератора, а также его щеток.

Теперь рассмотрим, как может влиять на проблемы с запуском система коммутаций. АКБ своим плюсом связана с втягивающим реле. Минус брошен на корпус, а в запуске участвует и реле зажигания. Если при повороте ключа оно издает характерные щелчки, однако не работает втягивающее и не слышно никакой работы от самого стартера (он не крутит), значит, проблема может крыться ли в реле, либо в его управляющем кабеле.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель. Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора. Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

Причины отказа в запуске двигателя на Ниве Шевроле

Первым делом, для того чтобы устранить неполадки, необходимо знать их источник. Первыми помощниками в такой диагностике станут визуальный осмотр мотора, на предмет неполадок, а также всевозможные датчики, сигнализирующие о поломке.

Итак, рассмотрим основные причины почему может не запускаться мотор на «холодную» ниже.

Неполадки в электрической цепи

В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
Плохие контакты на клеммах АКБ . Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки . Для проверки, также необходимо показать его специалистам.
Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
Перегорание одного из предохранителей , которые отвечают за ту или иную цепь.
Выход из строя реле , в первую очередь это относится к реле зажигания.
Перегорание или обрыв провода , которые выходят от аккумуляторной батареи, стартера или инжектора.
Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Механические неполадки

Наверно самой банальной причиной, по которой двигатель не может запуститься – это отсутствие должного уровня топлива в баке. Эта причина может быть как по не внимательности водителя, что маловероятно, так и ввиду неисправности датчика уровня топлива, который мог «закиснуть» на определённом уровне указывая на достаточное количество бензина в баке.
Наличие засора в бензонасосе или в топливном фильтре.

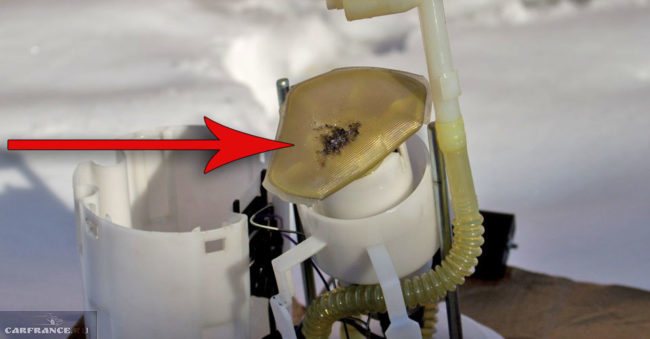

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

У этих форсунок была пробита прокладка. Пропускали воздух и не давали запуститься с первого раза двигателю.

Регулятор холостого хода крепится трёмя болтами.

Читайте также:

Сколько в среднем стоит обработать днище автомобиля от коррозии?

Теперь зная о возможных причинах неполадок, разберём как конкретно продиагностировать её, и выявить неисправность.

Что делать если неработоспособен сам стартер

Еще одна причина, почему не заводится двигатель, связана непосредственно со стартером. Однако для этого придется полностью демонтировать этот узел. Без этого установить подробную причину не получится. В электрическую часть стартера входит не только втягивающее реле, но также щетки с креплениями и обмотка. Если наблюдается один щелчок с последующей тишиной, начать нужно с проверки работоспособности втягивающего реле.

Чтобы запустить стартер, можно подключить его напрямую. На нем размещается три клеммы: управляющая, одна с аккумулятора на вход, и еще одна на выход. Любой длинной отверткой можно замкнуть обе большие клеммы, однако так, чтобы она не касалась с любыми металлическими деталями подкапотного пространства или самого кузова. Если после замыкания стартер начал свое вращение, значит, причина кроется во втягивающем реле. В данной ситуации можно попытаться его разобрать или, хотя бы провести зачистку контактов. Однако отремонтированное реле вряд ли прослужит долго, ведь при зачистке снимается верхний слой дорогих цветных металлов, а потому вероятность окисления существенно возрастает.

Причина может крыться в неисправных щетках, и тут тоже не обойтись без снятия и разборки стартера. Несмотря на то, что эксплуатационный ресурс у них довольно большой, их износ можно увидеть даже невооруженным взглядом. О неисправностях обмотки обычно говорит их изменившийся цвет или запах подгоревшей проводки. Во многих ситуациях дешевле и надежнее менять не только обмотку, но и весь стартер в сборе.

На этом на сегодня все, дорогие друзья. Будем благодарны, если поделитесь этим материалом в социальных сетях или дадите свои отзывы о вышеизложенном. Возможно, у кого-то была интересная ситуация на тему, почему просто щелкает стартер, но запуска мотора не производится. Читайте нас в дальнейшем. Пока!

Источник

Подгорание контактов во втягивающем реле

Признаки, указывающие на неисправности во втягивающем реле стартерного узла:

силовой агрегат удаётся запустить, но стартер тоже продолжает работать;
после включения ЗЗ на режим стартера раздаётся щелчок, но проворачивания коленвала не наблюдается;
после включения ЗЗ на режим стартера можно услышать, как стартер пытается раскручиваться (слышно натужное гудение), но коленвал не крутится.

Чтобы найти причину, почему втягивающее реле стартера щёлкает, привод мотора при этом не крутится, необходимо выполнить диагностику узла. Рассмотрим примерный алгоритм действий для ВАЗ-2110:

первое, что нужно сделать, – проверить целостность электропроводки, идущей к реле. Если обнаружится обрыв, меняем проводку;
если проводка целая, проверяем работоспособность реле. Потребуется посторонняя помощь – один человек проворачивает ключ замка, другой в моторном отсеке прислушивается к стартеру. Если щелчка нет – можно говорить о неисправном реле; при слышимости щелчка, но когда стартер не проворачивает вал, нужно проверить, не подгорели ли пластины в контактной группе. Нам потребуется простейший инструмент – плоская отвёртка. Отключаем от реле контактную группу и замыкаем отвёрткой клеммы, соединяющие АКБ со стартерной контактной группой. Таким образом, мы подаём напряжение непосредственно на стартерный моторчик, обходя втягивающее реле. Если стартер запустится, очевидная причина – неработоспособное реле;
в этом случае приступаем к измерению напряжения, подаваемого на реле. Нам понадобится тестер, один контакт которого цепляется на плюсовую клемму реле, а другой – на массу. После включения зажигания показания тестера должны быть в районе 12 В. Наблюдаете меньшее значение – причина в разряженном АКБ.

Машина не заводится и щелкает под капотом

Несмотря на то, что выпускается множество марок автомобилей разных классов, устройство и принцип работы стартера– идентичны (отличие только в размерах и некоторых конструктивных особенностях). А это в свою очередь сказывается на неисправностях – все они одинаковы для любых моделей.

Читайте также:

8 лучших смазок для тормозных суппортов автомобиля

Одной из самых распространенных проблем, с которой сталкивается много автолюбителей — это не срабатывание стартера. То есть, водитель поворачивает ключ, а в ответ слышит лишь один или несколько щелчков, но сам механизм не включается в работу.

Такие проблемы могут возникнуть по нескольким причинам, одни из которых можно легко отстранить, другие же требуют серьезного ремонта или замены узла или его составных частей.

На стартер не подаётся напряжение с аккумулятора

Если раздаётся щелчок, но моторчик стартера при включении ЗЗ не крутится, причина может заключаться в обрыве электропроводки на участке, соединяющем АКБ со стартером. Но такие симптомы характерны для большинства вышеописанных неисправностей, так что для точного диагностирования потребуется тестер и контрольная лампочка. Это наглядно видно на этом рисунке:

При обрыве силового провода, соединяющего «плюс» аккумулятора с контактом «30» втягивающего реле, стартер будет бездействовать, хотя реле будет щёлкать, как и прежде. В отдельных случаях проблему удаётся диагностировать банальным внешним осмотром проводки, но чаще всего потребуется тестер, который мало кто из водителей возит с собой. Так что дорожный ремонт здесь маловероятен.

#Причины#Ремонт#Советы#Стартер#Что делать

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Читайте также:

Ремонт авто своими руками: раскоксовка двигателя и колец ВАЗ 2109

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Видео: Принцип работы стартера

Поломка реле стартера

Если автомашина не заводится, стартер щёлкает, моторчик не крутит, и автовладелец уверен, что аккумулятор заряжен – очень вероятно, что проблемным элементом является реле стартера. Щёлканье как раз и является следствием срабатывания релюшки.

В подобных случаях завести мотор можно используя обычную отвёртку. Алгоритм операции несложен. Для авто с МКПП он следующий:

затягиваем стояночный тормоз;
рычаг коробки переводим в нейтраль;
включаем зажигание;
берём отвёртку с плоским наконечником и переходим к подкапотному пространству;
надёжно замыкаем отвёрткой контакты втягивающего реле;
как только мотор запустится, осторожно убираем отвёртку.

Если вы никогда такого не делали и сомневаетесь в своих силах, лучше отказаться от этой идеи. Допущенная ошибка может иметь серьёзные последствия (КЗ с возгоранием в моторном отсеке, самопроизвольное начало движения автомобиля и т. д.).

Для модификаций с коробкой-автоматом (роботом, вариатором) процедура будет слегка модифицированной:

затягиваем стояночный тормоз (если трансмиссия роботизированная или вариативная);
селектор АКПП переводим в режим паркинга (Р), нажимаем тормоз, включаем зажигание;
дальше аналогичным образом замыкаем контакты реле (их может быть три), после пуска двигателя убираем отвёртку.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

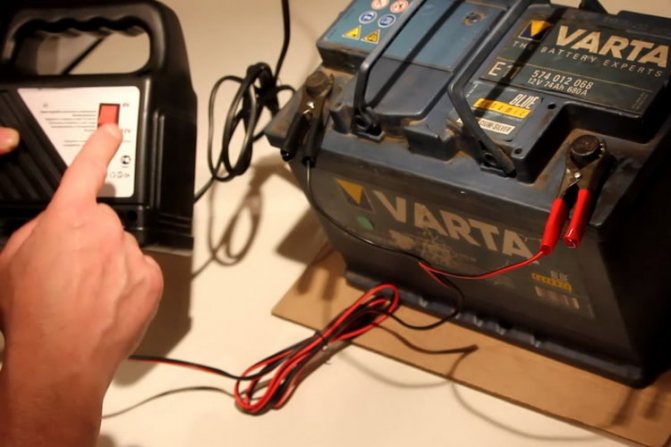

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других).

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Сильно разряжен аккумулятор

Мы уже упоминали, что это самый банальный и распространённый случай. И чтобы понять, почему так происходит, давайте разберемся, как функционирует автомобильный стартер. Как только мы проворачиваем ключ в ЗЗ, посредством замыкания контактов питающее напряжение подаётся к контактной группе втягивающего реле, электромагнитная компонента тока приводит в движение якорь стартера. Он в свою очередь замыкает цепь между стартерным моторчиком и аккумулятором и одновременно сдвигает шестерню бендикса, устанавливая зацепление вала стартера с маховиком коленвала.

Когда батарея сильно разряжена, её заряда может быть достаточно для передвижения сердечника якоря, но о проворачивании коленвала речь уже не идёт. Если стартер щёлкает, но не крутит, это и означает, что шестерня бендикса состыковывается с коленвалом с характерным звуком, но на большее заряда аккумулятора не хватает. Но здесь имеется один нюанс: поскольку напряжение, выдаваемое АКБ, слишком мало, электромагнит не может удержать сердечник, и он возвращается в исходное положение (воздействие пружины оказывается сильнее электромагнитного). За короткий период времени заряд немного восстанавливается и снова приводит в движение сердечник – такой цикл может повторяться несколько раз.

Что делать, когда стартер при включении ЗЗ не крутит, а просто щёлкает? Первым делом убедитесь, что виновата именно батарея: при включенном зажигании попробуйте включить несколько потребителей одновременно и нажать на клаксон. При севшем АКБ сигнала вы не услышите или он будет далёк от нормального (хрипящий, затухающий, искажённый звук).

Стартер не крутит, ВТЯГИВАЮЩЕЕ РЕЛЕ не щелкает — НАСТОЯЩАЯ причина и ремонт БЕЗ ЗАМЕНЫ

Где искать причину?

Зная принцип работы всей схемы можно легко выделить те элементы цепи, проблемы с которыми могут возникнуть проблемы. К ним можно отнести:

Именно в таком порядке и следует проверять цепь при поиске причины.

Аккумулятор

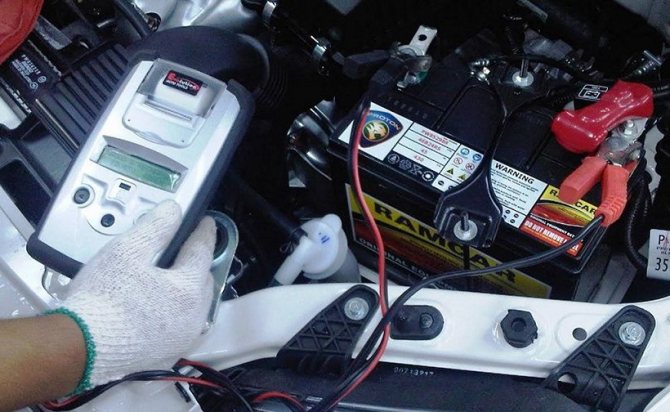

Начнем с АКБ. Одной из причин не включающегося стартера является разрядка батареи. В результате её энергии просто не хватает, чтобы электродвигатель заработал, хотя на срабатывание реле его достаточно (отсюда и слышно щелчки). Косвенным признаком разряженного аккумулятора является сильное потускнение контрольных ламп приборной доски при попытках включить стартер.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении. Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

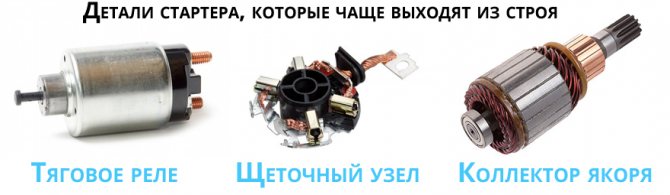

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Методы диагностики и устранения неисправности

Многие автолюбители, выходя утром из дома и запуская двигатель транспортного средства, сталкивались с тем, что при пуске слышан скрежет и треск. В данном случае неисправности разные и стоит понимать, какой звук, что может означать.

Стартер, маховик и втягующее реле

Пожалуй, стоит начать рассмотрение с того, что во время пуска силового агрегата появляется скрежет. Как было выяснено ранее, здесь дело в стартере или маховике. Так, если скрежет сопровождается до момента пока движок не запуститься, то это связано с износом бендикса или венца маховика.

Если быть более точными, то зубцы одного или второго элемента износились, и деталь за деталь плохо цепляется. Также, дело может быть во втягующем реле, которое не до конца тянет бендикс, который не схватывает маховик.

Для устранения неисправности необходимо демонтировать стартер и осмотреть состояние бендикса, а именно его зубьев. Если есть характерный износ в виде «слизания» зубьев, то рекомендуется заменить деталь. Но, и это не все. Также, поскольку стартер уже снятый с транспортного средства, то стоит проверить втягующее реле.

Для этого стоит просто подключить его к бортовой сети в 12 вольт и послушать — щёлкает ли втягующее реле. Если щелчки не слышны, то придётся разобрать стартер и заменить вышедшею со строя деталь.

Также, данная неисправность и эффект скрежета может быть вызван тем, что износился венец маховика. Стоит отметить, что не у всех двигателей маховик разборной, поэтому зачастую меняется вся деталь в сборе. Таким образом, износу зубьев приводит к тому, что бендикс не может за них зацепиться и провернуть коленчатый вал. Именно в этот момент возникает скрежет в подкапотном пространстве.

Треск — куда бежать и что предпринимать

Треск — это возникшие неисправности в кривошипно-шатунном механизме или головке блока цилиндров. Так, в первую очередь, стоит проверить ГБЦ. Неисправности необходимо искать в направляющих втулках, где могла произойти выработка, и клапан просто болтается, а также стучать и трещать могут гидрокомпенсаторы, которые стоит сменить, поскольку они выработали свой ресурс.

Второе место, куда следует обратить внимание, является блок цилиндров и его элементы. Так, треск может быть вызван недостатком смазки (моторного масла), вследствие чего маслосъёмные кольца царапают стенки цилиндров. Также, особое внимание стоит обратить на коренные и шатунные вкладыши, которые могут проворачиваться вследствие выработки на детали самом блоке.

При этом особое внимание стоит обратить на состояние коленчатого вала, на котором могли образоваться царапины и глубокие борозды.

Последний элемент, который также может вызывать треск и повреждать стенки цилиндров являются втулки шатунов. Они могли разболтаться и выходить за приделы запрессовки. В данном случае, опасность состоит в том, что втулки настолько могут повредить стенки цилиндров, что единственным выходом станет гильзовка блока или его замена.

Неисправность стартера

Порой, когда реле щелкает, но стартер не крутит – машина не заводится потому, что вышел из строя сам стартер. Вполне возможно, что перегорел или оборвался провод, который соединяет обмотку стартера и его реле, или же произошел обрыв обмотки стартера.

Вполне возможно произошло короткое замыкание в обмотках якоря или статора, а также в щеткодержателе. Определить замыкание, например, можно по фарам, при попытке завести двигатель они сильно затухают, а иногда и вовсе гаснут даже при полной зарядке батареи.

Если автомобиль используется довольно давно, то могли слишком сильно стереться щетки стартера или произошел износ его втулок. Как правило, произвести диагностику подобных неполадок в кратчайшие сроки невозможно, однако при наличии достаточного количества времени можно выяснить причину отказа стартера.

Ещё видео, принцип работы стартера, обязательно смотрим:

При возникновении проблем со стартом двигателя также не следует чрезмерно долго «гонять» стартер. Дело в том, что стартер по сути – это небольшой электродвигатель, который, однако же, обеспечивает раскрутку коленчатого вала. Для этого ему требуется очень высокая сила тока, поэтому не рекомендуется длительная работа стартера в пределах одной попытки запуска – вы сильно рискуете вывести его из строя (контакты могут попросту обгореть). Рекомендуется сделать три короткие попытки запуска двигателя, и если они не увенчались успехом, приступать к диагностике неисправностей.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Почему стартер не вращает двигатель, куда смотреть

Во время длительной эксплуатации стартера могут возникнуть проблемы с его запуском. Случается, и так, что он и вовсе не подаёт признаков жизни или же «крутит в холостую». В таком случае необходимо провести ряд диагностических мер, направленных на выявление неисправности.

В том случае если якорь электродвигателя устройства не вращается, следует убедиться в исправности:

замка зажигания;
АКБ;
массового провода;
втягивающего реле.

Диагностику целесообразно начать с контактной пары замка зажигания. Иногда окисная пленка на контактах препятствует прохождению тока к втягивающему реле стартера. Чтобы исключить эту причину, достаточно посмотреть на показания амперметра в момент поворота ключа зажигания. Если стрелка отклоняется в сторону разряда, то с замком всё в порядке. В противном случае, есть повод убедиться в его исправности.

Электродвигатель стартера рассчитан на большое потребление электрического тока. К тому же большое значение тока расходуется на преобразование электрической энергии в механическую. Таким образом, особенности работы стартера накладывают определенные требования к АКБ. Она должна обеспечивать необходимое значение тока для его эффективной работы. Если же заряд АКБ не соответствует рабочему значению, запуск двигателя будет сопряжен с большими трудностями.

Статья по теме: Что делать если машина не заводится или заводится не с первого раза

Перебои в работе стартера могут быть связаны с отсутствием массы с кузовом и двигателем авто. Массовый провод должен быть плотно зафиксирован на очищенной металлической поверхности. Нужно также убедиться в целостности провода. Он не должен иметь видимых повреждений и очагов сульфатации в местах крепления.

Также следует проверить работу втягивающего реле. Наиболее отчётливый признак его неисправности – характерное пощелкивание сердечника соленоида в момент замыкания контактов замка зажигания. Чтобы произвести его ремонт придётся снимать стартер. Но, не стоит делать скоропалительных выводов. В большинстве своём, неисправность «втягивающего» связана с подгоранием контактной группы, так называемых «пятаков». Поэтому, прежде всего, нужно произвести ревизию контактов.

Малый заряд аккумуляторной батареи

Неисправная АКБ может стать причиной отказа в работе стартера автомобиля. Чаще всего она проявляет себя в зимнее время года, когда аккумулятор испытывает наибольшие нагрузки.

Диагностические меры в данном случае сводятся к:

проверке плотности электролита АКБ;
проверке уровня заряда АКБ.

В зависимости от условий эксплуатации, плотность электролита АКБ должна составлять установленное значение. Проверить плотность можно с помощью ареометра.

Читаем также: 10 советов как завести авто в сильный мороз

Значение концентрации серной кислоты для средней полосы равно 1,28 г/см3. Если после заряда АКБ, плотность хотя бы в одной банке оказалась ниже на 0,1 г/см3 , аккумулятор подлежит ремонту или замене.

Кроме этого необходимо время от времени следить за уровнем электролита в банках. Несоблюдение данного требования может привести к тому, что концентрация электролита в АКБ станет заметно выше. Это приведет к тому, что аккумулятор попросту выйдет из строя.

Чтобы проверить уровень заряда аккумулятора, достаточно нажать на сигнал автомобиля. Если звук не садится, значит с ним всё в порядке. Данную проверку можно подкрепить при помощи нагрузочной вилки. Её следует подсоединить к клеммам аккумулятора, после чего подать нагрузку в течении 5 – 6 сек. Если «просадка» напряжения не значительная – до 10,2 В, то повода для беспокойства нет. Если она ниже указанного значения, то АКБ считается неисправным.

Неисправность в электрической цепи управления стартером

Стартер относится к электрооборудованию автомобиля. Нередки случаи, когда перебои в его работе имеют прямое отношение к повреждениям цепи управления данного устройства.

Для обнаружения подобного рода неисправностей следует:

убедится в отсутствии повреждений силового провода;
проверить работоспособность контактной пары;
убедиться в исправности предохранителя.

Для выявления представленных неполадок, желательно воспользоваться мультиметром. К примеру, для того чтобы провести ревизию всей электроцепи стартера, целесообразно прозвонить все соединительные провода на наличие обрыва. Для этого тестер следует выставить в режим омметра.

Полезно узнать: Как удалить воздух из системы охлаждения автомобиля

Особое внимание следует уделить контактам замка зажигания и втягивающего реле. Бывают случаи, что возвратная пружина в результате износа не позволяет контактам как следует соприкасаться.

Если прослеживаются щелчки втягивающего реле, есть вероятность подгорания силовых контактов. Чтобы удостовериться в этом, достаточно замкнуть плюсовую клемму «втягивающего» с клеммой статорной обмотки электродвигателя устройства. Если стартер запустился, всему виной – низкая токопропускная способность контактной пары.

Проблемы со стартером

Проблемы со стартером могут быть вызваны как механическими повреждениями его рабочих элементов, так и неполадками в его электрооборудовании.

К механическим повреждениям относятся:

пробуксовка муфты свободного хода;
заедание рычага привода муфты свободного хода;
повышенный износ втулок якоря электродвигателя.

Признаки, указывающие на пробуксовку обгонной муфты, выражаются в том, что при повороте ключа в положение «стартер», запускается лишь электромотор агрегата, а бендикс отказывается вступать в контакт с венцом маховика.

Устранение данной проблемы не обойдется без снятия устройства и ревизии обгонной муфты. Часто бывает, что в процессе работы, её составные части просто-напросто загрязняются. Поэтому иногда для восстановления её работоспособности достаточно промыть её в бензине.

Стартер автомобиля не работает. В чём причина? Полезный совет от АВТО электрика.

Повышенному механическому износу подвержен также и рычаг привода обгонной муфты. Симптомы данной неисправности будут такими же: двигатель стартера вращается, а бендиск отказывается входить в зацепление с венцом маховика. Износ штока можно компенсировать при помощи ремонтных втулок. Но, лучше всего произвести его замену. Это сэкономит время и нервы владельцу.

Статья по теме: Где самое безопасное место в машине для ребенка

Якорь стартера вращается внутри меднографитовых втулок. Как любой-другой расходный материал, втулки со временем изнашиваются. Несвоевременная замена таких элементов может повлечь за собой серьезные проблемы, вплоть до замены стартера.

По мере увеличения износа посадочных мест якоря, возрастает вероятность контакта изолированных частей. Это приводит к разрушению и выгоранию якорной обмотки. Первый признак такой неисправности – повышенный шум при запуске стартера.

Неисправности электрооборудования стартера заключаются в:

межвитковом замыкании;
повышенном износе коллектора;
износе/ неплотном прилегании щеток;
обрыве проводов в обмотке.

При нарушении изоляции токопроводящих элементов стартера, он полностью теряет свою работоспособность. Межвитковое замыкание или обрыв статорной обмотки, как правило, не является спонтанным. Такие поломки могут быть вызваны повышенной выработкой рабочих узлов стартера.

Отдельного внимания заслуживает щетко-коллекторный узел. В процессе продолжительной эксплуатации угольно-графитовые скользящие контакты заметно изнашиваются. Их несвоевременная замена может привести к повреждению коллекторных пластин. Чтобы визуально узнать работоспособность щеток, в большинстве случаев приходится производить демонтаж стартера.

Не будет лишним сказать, что некоторые умельцы, наделенные «колоссальным интеллектом», меняют традиционные графитовые щетки на меднографитовые аналоги, мотивируя это высокой износостойкостью меди. Последствия такого новаторства не заставят себя долго ждать. Не пройдёт и недели, и коллектор навсегда утратит свою функцию.

Втягивающее реле

Все неисправности в работе втягивающего реле можно распределить по четырём категориям:

эксплуатационный износ рабочих элементов;
выгорание контактных элементов;
механическое повреждение отдельных узлов;
нарушение целостности обмотки электромагнита.

Щетки

В процессе эксплуатации устройства, щеточно-коллекторный узел стартера нуждается в систематической диагностики и своевременном обслуживании, что предполагает следующие действия:

своевременная замена щеток;
проверка коллекторного узла на предмет выявления подгорания и загрязнения;
обеспечение необходимой прижимной силы токоснимающих элементов.

Похожий материал: Как проверить втягивающее реле, обмотку, бендикс стартера на работоспособность

Проверка работоспособности щеток производится при помощи простой автомобильной 12 В. лампочки. Один конец лампочки следует прижать к щеткодержателю, а второй приложить к массе. Если лампочка не горит – щетки в порядке. Лампочка излучает свет – щетки «кончились».

Обмотка

Как уже было сказано выше, обмотка стартера сама по себе редко выходит из строя. Проблемы с неё зачастую становятся следствием механического износа отдельных частей.

Тем не менее для того чтобы убедится в её целостности, в случае пробоя на корпус, достаточно поверить её обычным омметром. Один конец прибора прикладывается к выводу обмотки, а второй на массу. Стрелка отклоняется – целостность проводки нарушена. Стрелка стоит как вкопанная – нет повода для беспокойства.

Неполадки стартера, если исключить заводской брак, в большинстве своём являются следствием его неправильной эксплуатации или ненадлежащего ухода. Своевременная замена расходных материалов, бережное отношение, и соблюдение заводских нормативов работы существенно увеличит срок его службы и избавит владельца от неоправданных трат и нервных потрясений.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Стартер щелкает, но не крутит: причины и решение проблемы

Многие водители сталкивались с такой неприятной ситуацией, когда стартер не хочет крутить двигатель и заводить автомобиль. И дело не в аккумуляторной батарее, ведь даже попыток сдвинуть с места силовой агрегат не предпринимается. Просто раздается своеобразный щелчок и ничего больше не происходит. В такой ситуации приходится заводить автомобиль с толкача или придумывать иные способы запуска двигателя.

Если стартер щелкает, но не крутит, возможны несколько типов поломок в автомобиле, на которые стоит обратить внимание. Решать данную проблему придется сразу же после возникновения, ведь дальнейшее движение возможно только с работающим стартером. Особенно, когда речь идет о больших автомобилях, пуск которых с толкача невозможен.

Стартер издает несколько характерных щелчков, но не крутит двигатель

Первым вариантом развития ситуации в данном случае будет возникновение нескольких поочередных щелчков. Если прислушаться ближе к агрегату, можно понять, что данные щелчки издает тяговое реле. Это означает, что стартер берет электрический заряд, но ток доходит только до тягового, не проходя к самому механизму раскрутки двигателя.

Подобные проявления воспринимаются водителями, как разряженный аккумулятор. Отсутствие заряда в батарее позволило бы один или два раза лениво провернуть стартер, потому данная проблема в этом случае исключена. Лучше обратите внимание на следующие возможные неполадки:

неисправно тяговое реле, которое не подает напряжение на сам стартер;
контакты реле с основной частью стартера слишком неплотные;
плохая масса от стартера на кузов двигателя;
неплотный контакт на других клеммах, связанных со стартером.

Помните, что правильная работа устройства обеспечивается только полной работоспособностью электрической системы автомобиля. Достаточно одного небольшого нарушения контакта, и стартер будет щелкать, но не крутить. Потому первым делом при возникновении такой неполадки проверьте все соединения и контакты в стартере. Это поможет вам полностью устранить неполадку или заставить стартер один раз раскрутить и завести двигатель и доехать до диагностического центра.

Стартер издает один мощный щелчок и не крутит двигатель

В такой ситуации перечень неполадок сводится исключительно к самому стартеру. Снова подтверждаем тот факт, что подача заряда до стартера доходит, ведь реле щелкает. Неисправность самого реле исключается, потому что какая-то неполадка блокирует нормальную работу устройства.

Один мощный щелчок и отсутствие дальнейших действий со стороны стартера может быть причиной нестабильного заряда, подающегося на прибор. Попробуйте повторить попытку пуска двигателя несколько раз с интервалом в 15-20 секунд. Возможно, у вас получится завести двигатель. Если этого не произошло, стоит исследовать такие возможные неполадки:

неисправен бендекс стартера, он заклинил и не дает возможности провернуться всему устройству;
втягивающее устройство сломалось и не регулирует работу стартера;
обрыв главной обмотки стартера или замыкание внутри нее;
щетки или втулки стартера максимально изношены и требуют немедленной замены.
