В устройстве транспортного средства главнейшую роль играет двигатель. Романтичные водители называют его «сердцем машины». Но у силового агрегата есть одно слабое место — это система смазки трущихся деталей. В качестве единственного контрольного органа этой системы выступает датчик давления масла (ДДМ), который может преподнести водителю немало сюрпризов.
- 2 Виды ДДМ и принцип их работы в современных автомобилях
2.1 Механический датчик - 2.2 Электронный датчик
- 3.1 Таблица: где находятся датчики давления масла на популярных моделях авто
- 6.1 Видео: замена ДДМ своими руками
Зачем нужен датчик давления масла
ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

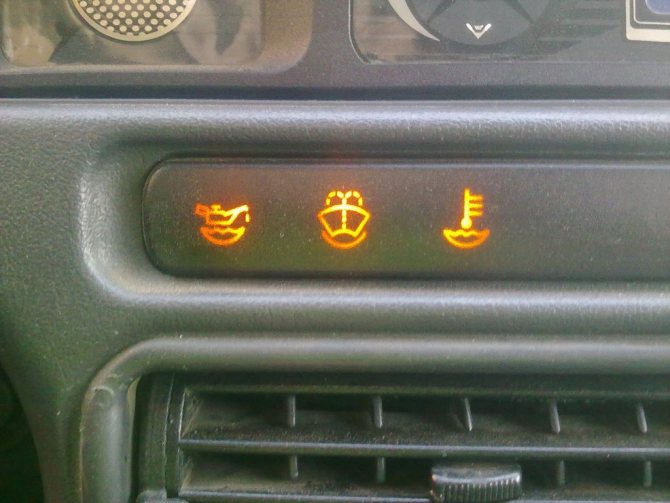

Лампочка загорается сразу же после срабатывания ДДМ
Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.
Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.
Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.
Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?
Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря
Читайте также:
Виды ДДМ и принцип их работы в современных автомобилях
Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.
Механический датчик
Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.
Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.
Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

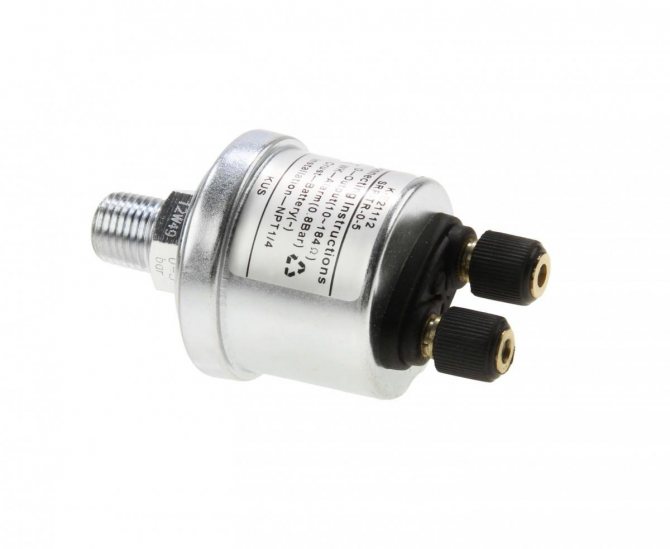

Имеет крупные габариты и сложную внутреннюю конструкцию
Электронный датчик
Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.
Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.
Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.
-
Читайте также:
На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.
Конструктивно более простое устройство
Проверяем и меняем датчик давления масла на Калине быстро и просто
Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.
В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

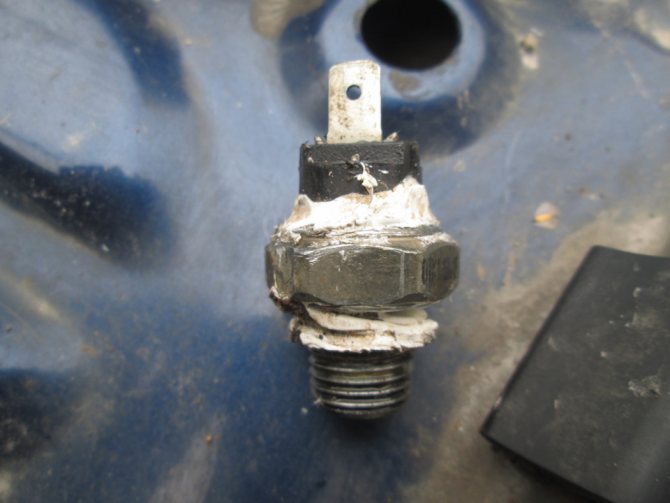

Внешний вид ДДМ

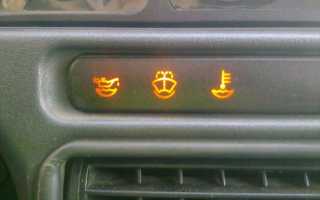

О чем сигнализирует горящая лампочка давления масла?
Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.
Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).
Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.
Фотогалерея «Как поменять ДММ на Лада Калина»
1. Защитная крышка двигателя 2. Отсоединение клеммы с проводом 3. Выкручивание ДДМ ключом
Таким образом, проверить и заменить датчик давления масла Калина сможет даже начинающий водитель, что даст возможность сэкономить время и деньги на посещении станции технического обслуживания.
Загрузка …
Местоположение устройства в разных видах авто
В зависимости от марки и модели автомобиля может меняться и месторасположение датчика. Каждый автопроизводитель по-своему подходит к комбинированию механизмов подкапотного пространства.
Чаще всего ДДМ находится в непосредственной близости от головки блока цилиндров и масляного фильтра. В некоторых случаях, чтобы добраться до устройства, потребуется просто открыть капот и пробраться к датчику без демонтажа других элементов. В других ситуациях снять датчик позволяется только снизу, через колёсную базу.

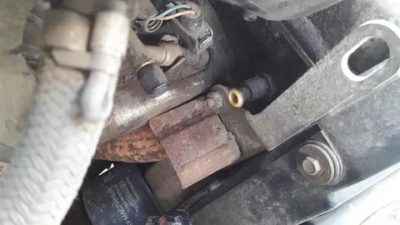

Обычное расположение — у двигателя
Таблица: где находятся датчики давления масла на популярных моделях авто
| Автомобиль | Где находится датчик давления масла | Наиболее удобный доступ к датчику |
| ВАЗ 2108/09/099 ВАЗ 2110/11 (8-клапанный двигатель) | Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод. | Сверху |
| ВАЗ 2110/11 (16-клапанный двигатель) | Слева позади двигателя на блоке распределительного вала. От датчика отходит провод, а рядом с ним проходит 2 пучка проводов в изоляторе чёрного цвета. | Сверху |
| Лада Калина | Позади правее двигателя в гнезде главного блока цилиндров, возле щитка ремня. От датчика отходит один провод. | Сверху. Необходимо сначала снять пластиковую крышку блока цилиндров. |
| Audi — большинство моделей | В непосредственной близости от масляного фильтра. Может быть и второй датчик — на главном блоке цилиндров. Характерная черта — от него отходит один провод. | Сверху |
| Chevrolet Lanos | На масляном насосе снизу двигателя. Характерная черта — от него отходит пучок проводов в изоляторе. | Снизу (когда авто находится на эстакаде или над ямой). |
| Ford Transit | Под передним бампером около масляного радиатора посередине автомобиля на двигателе. | Снизу (когда авто находится на эстакаде или над ямой). |
| Mercedes-Benz — большинство моделей | На картере немного правее от центра автомобиля. | Снизу (когда авто находится на эстакаде или над ямой). |
| Mitsubishi Lancer | Позади и немного правее двигателя (вкручен в двигатель) рядом с масляным фильтром. Характерная черта — от него отходит один провод. | Снизу (когда авто находится на эстакаде или над ямой). |
| Nissan X-Trail | Снизу на блоке рядом с насосом гидроусилителя руля. | Сняв правое колесо и пластиковый щиток ремней. |
| Opel Astra | На уровне картера справа со стороны генератора. Характерная черта — от него отходит один провод. | Сняв правое колесо. |
| Volkswagen Golf, Jetta | Датчик аварийного давления масла находится слева в торце головки цилиндров. Ещё один датчик — недостаточного давления — находится на масляном фильтре справа от автомобиля. | Сверху и снизу соответственно. |
| Volkswagen Passat | Два датчика: первый находится на кронштейне до масляного фильтра, второй — на выходе из масляного фильтра. | |
| Газель (двигатель ЗМЗ-405) | Справа сверху на главном блоке цилиндров. От датчика отходит провод. | Сверху. |
Причины и признаки неисправности
Водитель любого транспортного средства должен знать, что чаще всего неисправности в системе смазки не представляют особых сложностей в их устранении. Однако могут возникнуть и такие поломки, которые потребуют вмешательства специалиста СТО и узкопрофильного оборудования.
Признаками неисправностей в датчике давления масла могут служить:
- потеря мощности автомобилем при разгоне;
- нестабильность срабатывания замка зажигания;
- резкие толчки при езде на малых оборотах;
- невозможность завести машину.
К причинам, по которым ДДМ выходит из строя, можно отнести:
- выработанный ресурс устройства;
- деформация мембраны;
- короткое замыкание в проводке;
- выход из строя реле датчика.
Поэтому требуется максимально внимательно относиться к такому устройству, как ДДМ, так как от его работоспособности зависит состояние двигателя. Если датчик начинает «врать» и «путаться в показаниях», трущиеся детали силового агрегата очень быстро износятся, что в конечном итоге приведёт к заклиниванию двигателя.
Для чего нужен этот датчик?
Подача смазочной жидкости или масла в узлы трения в двигателях внутреннего сгорания может осуществляться различными способами. Самый популярный — разбрызгивание. Для этого в распределительном вале имеются специальные отверстия. Чтобы масло могло нормально разбрызгиваться, нужно определенное давление.
Если давление понижается, а это часто происходит из-за малого уровня жидкости в картере или же по причине выхода из строя насоса, трение в парах возрастает. Это ведет к стремительному износу, а иногда и заклиниванию механизмов. Чтобы водитель был мгновенно предупрежден о падении давления, система смазки оснащена таким датчиком. Где находится датчик давления масла, зависит от двигателя и марки автомобиля, но он есть в каждом моторе.
Сигнал, который создает этот прибор, может считываться по-разному. Чаще всего на современных моделях авто водитель не будет видеть точные показания. Сейчас на приборной панели загорается соответствующая лампа, если давление понижается до критического уровня. В более старых моделях имеется специальная шкала и стрелочный прибор, по которому точно можно узнать давление.
Как подключить выносной
В некоторых случаях бдительные и опытные автолюбители подключают выносной датчик давления масла на свой автомобиль. Это та мера, которая обеспечит надёжный контроль над системой смазки двигателя. С одной стороны, функции датчика будут обеспечиваться в штатном порядке, а с другой — можно будет в любой момент посмотреть на силу давления в системе.
Порядок подключения выносного прибора:
- Открыть капот.
- Установить на место датчика давления масла тройник (переходник).
- К разъёмам переходника подключаются сам датчик и сигнальное устройство.
- Провод от прибора протягивается в салон.
- По цвету проводков производится подключение к панели приборов.
Таким образом, без особенных сложностей можно установить и подключить дополнительный прибор по контролю давления масла.
Благодаря чёткой шкале делений водитель всегда будет знать точное давление в системе
Как заменить
Замена ДДМ в случае его поломки — это необходимая операция. Без этого прибора дальнейшая эксплуатация автомобиля невозможна или небезопасна. К тому же практически любой водитель сможет поменять датчик самостоятельно.

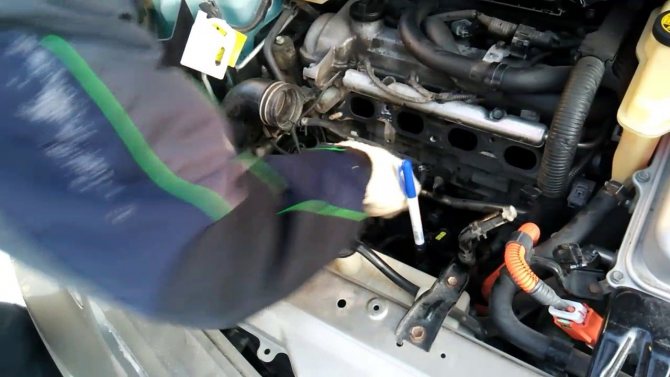

Рекомендуется работать в перчатках, чтобы не испачкать и не поранить руки
Порядок замены во многом будет зависеть от места положения устройства. Однако, в целом основные этапы процедуры проходят согласно установленным правилам:
- Открыть капот, дождаться, пока мотор остынет.
- Найти ДДМ и обеспечить удобный подход к нему.
- Снять с устройства контактный проводок.
- Гаечным ключом выкрутить датчик из посадочного гнезда.
- Вместе с датчиком потребуется снять и колечко из алюминия, которое выполняло роль уплотнителя. При замене датчика потребуется поменять и кольцо.
- Новый датчик вкручивается с новым уплотнителем в освободившееся гнездо.
- На резьбу устройства в некоторых случаях (замена ДДМ на отечественных автомобилях) наносится герметик.
- На контакты устройства подключить провод.
- Протестировать новый датчик давления масла: завести мотор, убедиться, что значок в виде маслёнки не горит.
Потребуется надёжно закрутить новый датчик, а после — проверить соединение на течь
Почему сервисное обслуживание лучше любительского
Замена датчика давления процедура достаточно деликатная, а потому доверять ее проведение стоит лишь тому, кто знаком со всеми ее нюансами. Однако многие автолюбители стремятся сэкономить на обращении в СТО и пытаются выполнить ее, даже не имея четкого представления, где в их машине расположен тот самый проблемный датчик давления масла. В итоге непрофессионального вмешательства мы имеем:
- Значительные потери времени, т.к. без профессионального оборудования работы потребуют куда больше манипуляций.
- Повышенные финансовые затраты. Нередко любитель не в состоянии самостоятельно произвести замену, а значит, позднее он будет вынужден обратиться на СТО. Только к тому времени проблема уже усугубится, и ее устранение будет стоить совсем других денег.
- Повышенную опасность получить травму и испачкаться для механика-любителя.
- Риск повредить другие элементы автомобиля в процессе замены.
