Датчик абсолютного давления (ДАД): неисправности, проверка и чистка

Современные авто оснащаются разнообразной электроникой для управления работой двигателя. Они оснащены разными датчиками. Одним из них является так называемый ДАД — датчик абсолютного давления воздуха во впускном коллекторе. По названию видно, что датчик измеряет разницу давления воздуха между вакуумом и воздухонаполненной средой. Для этой цели датчик давления содержит вакуумную камеру и сенсор.

Показания датчика абсолютного давления на впускном коллекторе используется для оптимизации воздушно-топливной смеси попадающей в камеру сгорания двигателя. Как это происходит? Данные датчика давления во впускном коллекторе помогают вычислить объем входящего воздуха для горючей смеси, и на основании этих данных происходит управление форсунками впрыска.

Признаки неисправности датчика, в первую очередь выявляются в переходе электронного блока управления авто в экстренный режим работы. На что это влияет? Во-первых, мотор будет работать не экономно, выявится перерасход бензина. Появляется небольшая детонация, ухудшается разгон автомобиля, появляется запах горючего из выхлопной системы. Далее, двигатель не сбавляет обороты несмотря на долгое прогревание и достижения рабочей температуры, рывки при переключения передач.

Что следует предпринять автомобилисту неопытному в таких делах? Следует знать, что ДАД во впускном коллекторе — достаточно надежный элемент, редко имеющий какую-либо неисправность. Поломки следует искать прежде всего в контактах и гибких шлангах, соединяющих штуцер и впускной коллектор. Нужно прежде всего рассмотреть разрыв гибких трубок или их загрязнение. Конечно же, при нарушений целостности трубок, их следует просто заменить а загрязнение почистить. Это все касается внешних неисправностей. Если все-таки что то не так с самим датчиком, даже не пытайтесь что либо предпринять самостоятельно! ДАД настолько сложное устройство, что безграмотное вскрытие просто разрушит его. Здесь выходом может быть полная замена прибора.

Для чего нужен датчик абсолютного давления

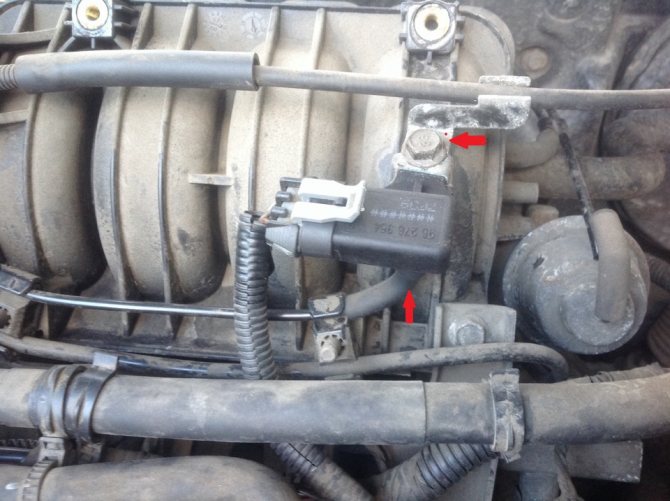

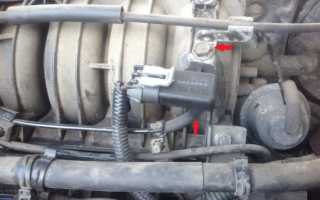

Как может выглядеть датчик абсолютного давления.

Это небольшое устройство отвечает за замеры абсолютного давления. Понятие «абсолютное давление» используется не случайно, ведь исходным ориентиром для проведения измерений является состояние вакуума, который принимается за абсолют.

После поступления данных в ЭБУ электроника, учитывая давление и температуру во впускном коллекторе, определяет наиболее подходящую плотность воздуха и предполагаемый его расход, что необходимо для подготовки топливно-воздушной смеси соответствующего качества. Блок управления согласно рассчитанной массе потребляемого воздуха отдает управляющие команды необходимой продолжительности, благодаря чему и выполняется регулировка форсунок впрыска. Хотя датчик давления – очень достойная замена расходомеру, иногда они устанавливаются на агрегат совместно.

Неисправности ДАД

Читайте также:

Поломки и ремонт бендикса стартера

Что такое ДАД и как его проверить

Как проверить ДАД (Датчик абсолютного давления)?

Датчик абсолютного давления (MAP Sensor). Что это и как он должен правильно работать

Как работает датчик абсолютного давления

Благодаря ДАД удается проконтролировать, какой объем воздуха поступает сквозь дроссельную заслонку. Опираясь на этот показатель, формируется команда-импульс, определяющая количество топлива, необходимого для образования сбалансированной по составу топливо-воздушной смеси. Внутри датчика есть вакуумная камера, воздух из которой удален изначально. Она соотносит показатель давления во входном штуцере с давлением в вакуумной камере и согласно полученной разнице создает исходящий сигнал. Чтобы датчик определил давление, необходима целая цепочка действий:

Высокочувствительная диафрагма ДАД деформируется под воздействием давления во впускном коллекторе.
Растяжение диафрагмы обуславливает изменение сопротивления на тензорезисторах поверхностного положения, другими словами имеет место так называемый пьезорезисторный эффект.
Пропорционально динамике сопротивления тензорезисторов наблюдаются колебания напряжения.

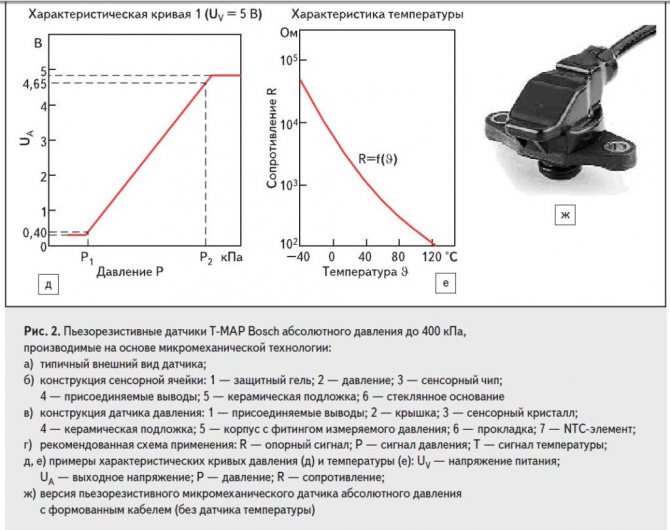

Способ соединения тензорезисторов обеспечивает высокую чувствительность, которая благодаря чипу ДАД повышается еще больше, в итоге чего выходное напряжение варьируется в интервале 1-5 В.
Согласно поступающему на вход ЭБУ напряжению формируется импульс, уходящий на форсунки. Он и определяет давление на впускном клапане. При этом напряжение и давление связаны между собой прямо пропорциональной зависимостью.

Где находится ДАД

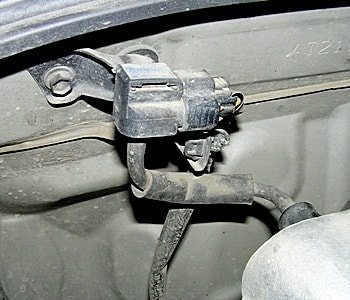

Крепление ДАД на кузове.

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

Признаки неисправности датчика абсолютного давления воздуха

О поломке ДАД может говорить целая группа «симптомов»:

Читайте также:

Как сделать тюнинг салона ВАЗ 2114 самостоятельно

Заметно повышается потребление топлива, что происходит по причине поступления сигнала от датчика в ЭБУ о высоком давлении, уровень которого в действительности ниже. При этом электронный блок отдает команду о подаче смеси обогащенной больше необходимого.
Ухудшается динамика двигателя, которая и после прогрева не приходит в норму.
Даже в летний сезон появляются белоцветные выхлопы.
Из выхлопной возможно появление запаха бензина.
Продолжительное время не снижаются обороты на холостом ходу.
Переключение сопровождается резкими рывками или провалами.
Непонятного рода шумы, нередко перерастающие в гул.

Признаки неисправности MAP Sensor следующие:

Повышенный расход топлива;
Нестабильные «плавающие» обороты;
Самопроизвольное переключение режима газ/бензин;
Рывки и провалы при резком нажатии на педаль «газа»;
Мотор не переключается на газ;
Падение мощности, мотор не тянет.

Причина некорректной работы ДАД, как правило, заключается в том, что «пробивало» датчика давления, в результате чего он прекращал отслеживать изменения в давлении газа. Также выходить из строя может и датчик разрежения. Происходит это, как правило, в результате неправильного подключения шлангов разрежения и давления. Учитывая это, некоторые производители стали объединять эти датчики, в результате появилась возможность подключать шланги как угодно.

Второй причиной неисправности может стать плохой контакт в результате окисления проводки, а также утечка газа из-за нарушения герметичности резиновых уплотнителей или штуцеров. Не спешите сразу же менять MAP Sensor, нередко его можно починить, тем более в продаже уже имеются готовые наборы для ремонта, так называемые ремкомплекты.

На этом у меня все. Я, надеюсь, ответил на основные вопросы!? Теперь вы знаете, что такое МАП сенсор, для чего необходим, как устроен и как понять, что он вышел из строя. Напишите в комментах, что вам известно об этом датчике, приходилось ли вам его ремонтировать и как проявлялась его неисправность. Спасибо заранее.

Благодарю за посещение ГБОшника, до новых встреч здесь же. Всем пока!

Как проверить датчик абсолютного давления

Методика диагностики ДАД зависит от спецификации сенсорного устройства, которое бывает аналоговым либо цифровым. Для подтверждения работоспособности аналогового датчика абсолютного давления необходим следующий алгоритм действий:

К вакуумному шлангу, соединяющему ДАД и входной коллектор, присоединяется переходник датчика, а к нему подключается манометр.
Запускается мотор и несколько минут работает на холостых. В случае разрежения в коллекторе ниже 529 мм, стоит посмотреть, не пропускает ли воздух сам шланг. Не лишним будет взглянуть на диафрагму датчика и убедиться, что на ней нет изъянов.
Сняв показания манометра, необходимо его отсоединить и поставить вместо него вакуумный насос. Далее следует создать разрежение 55-56 мм рт.ст. и остановить откачивание. Можно считать, что ДАД не поврежден, когда разрежение останется неизменным в течение около 30 сек, в ином случае устройству потребуется замена.

Когда имеем дело с цифровым датчиком, можно поступать так:

Переводим тестер в режим вольтметра.
Заводим двигатель и определяем положение контактов питания и заземления. К тестеру подсоединяем провод, подключенный к выходному контакту датчика. О его исправности говорит напряжение 2,5 В или около того. Если разница с указанным напряжением в сторону повышения или понижения существенная – устройство вышло из строя.
Тестер переключается в режим тахометра и отсоединяется вакуумный шланг.
Щуп «+» нужно подключить к сигнальному выводу, а «-» – к заземлению. В норме прибор должен показывать 4400-4900 об/мин.
Теперь требуется подсоединить вакуумный насос т к датчику абсолютного давления. По результатам многократных изменений разрежения скачков в показаниях тахометра и давления быть не должно.
Когда вакуумный насос будет отключен, тахометр должен показывать 4400-4900 об./мин, что говорит об исправности ДАД. В ином случае устройство неисправно.

Ремонт

Что следует предпринять в случае мелких неисправностей датчика абсолютного давления? Следует сказать, что мелкие ремонтные работы вполне по силам рядовому автовладельцу. Если датчик имеет серьезные неисправности, то кроме полной его замены других выходов нет. Но замена прибора вполне по силам самому автовладельцу. Для этого, следует знать где находится датчик. Необходимо разъединить шланг между коллектором и датчиком, отсоединить комплекс проводов и убрать крепежи в виде болтов. Далее нужно заменить датчик на новый, выполняя все операции наоборот.

Если присутствуют мелкие дефекты, допустимо выполнение следующих операции:

Читайте также:

Как долго следует заряжать автоаккумулятор зарядным устройством?

Прежде всего, как описано выше снимается датчик. Сняв внешний кожух нужно смотреть на видимые признаки неисправности.
Если присутствуют загрязнения, ржавчина и др., то следует их очистить. Дальше необходимо проверить электрические контакты. После всех манипуляции нужно просушить прибор.
После всех манипуляции с очисткой рекомендуется применение силиконового герметика в местах закрепления и более продолжительная сушка в условиях тепла.
Только после истечении суток разрешается сборка деталей датчика. Во время сборки следует особо следить за герметичностью креплении.

После всех манипуляции следует не откладывая проверить работоспособность датчика. Заведите машину, если старт прошел без всяких эксцессов, то можно считать что мелкий ремонт прошел успешно. В противном случае можно быть уверенным о наличии серьезной неисправности датчика, и проблему следует решать обращением к специалистам.
