Двигатель любого автомобиля, в том числе и дизельный, является довольно сложным устройством, состоящим из механизмов и систем.

Взаимодействие этих систем и механизмов между собой позволяет преобразовывать энергию, возникающую при сгорании топливно-воздушной смеси во вращательное движение кривошипно-шатунного механизма с дальнейшей передачей вращения на трансмиссию.

Основная работа по преобразованию энергии происходит внутри цилиндро-поршневой группы, а именно в цилиндрах.

Преобразование энергии зависит от многих факторов, среди которых степень сжатия двигателя и компрессия. Особенно эти критерии важны в дизельных силовых установках, поскольку воспламенение горючей смеси в цилиндрах таких моторов происходит в результате ее нагрева за счет сжатия.

Понятие степени сжатия

Зачастую эти понятия путают между собой или объединяют в один термин. В действительности это два разных термина, и характеризуются они по-разному.

Сначала разберем все о степени сжатия дизельного мотора.

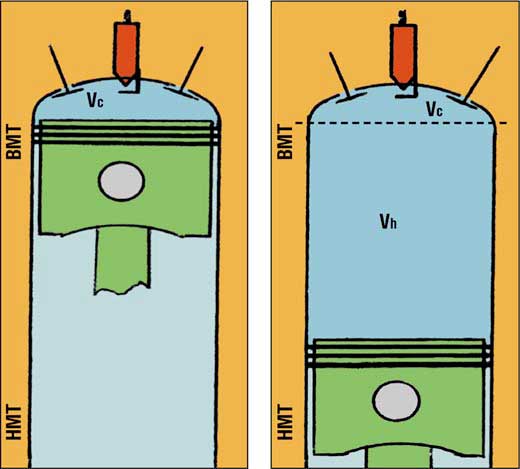

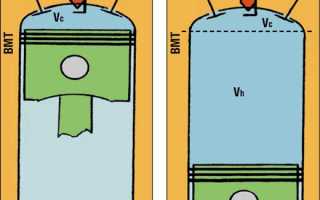

Соотношение объема цилиндра двигателя в момент нахождения поршня в нижней мертвой точке (НМТ) к объему камеры сгорания в момент, когда поршень достигает верхней мертвой точки и есть степень сжатия двигателя.

Данное соотношение указывает на разницу давления, возникающую в цилиндре двигателя в тот момент, когда в цилиндр поступает топливо.

В технической документации, идущей вместе с дизельной силовой установкой, степень сжатия указывается в виде математического соотношения, к примеру — 18:1.

Для дизельного агрегата самой оптимальной степень сжатия варьируется в диапазоне от 18:1 до 22:1. Именно при таких показателях у этого двигателя достигаются максимальные показатели эффективности.

Принцип работы дизельного двигателя

Многие люди смогут отличить работу дизельного двигателя по его характерному шуму при работе и характерному черному дыму из выхлопной трубы. Но стоит спросить о возможной причине стука или дыма, и единицы смогут дать точный и верный ответ. Первым шагом при диагностировании неисправностей является знание и понимание основных принципов работы дизеля.
Дизельные двигатели схожи по конструкции с бензиновыми двигателями и тоже работают по двух- или четырехтактным циклам. Только есть существенное отличие: двухтактные бензиновые двигатели применяются на маленьких и легких агрегатах, например как мопед, бензопила, маленькая моторная лодка, а 2-тактные дизеля используются в основном для очень крупных и низкооборотных агрегатов, например судовых двигателей.

Всасывание и воспламенение.

История дизельного двигателя.

В 1890 году Рудольф Дизель обосновал теорию “экономичности термического двигателя”, который согласно большому давлению в цилиндрах значительно повышает свое КПД. Хоть Дизель и был первым, кто собрал и запатентовал двигатель с воспламенением от сильного сжатия, инженер Экройд Стюарт до этого высказывал подобные идеи. Он создал двигатель, в котором воздух затягивался в цилиндр, далее сжимался, а после нагнетался в емкость, в которую затем впрыскивалось топливо. Для пуска двигателя емкость снаружи нагревалась лампой, а после запуска работа поддерживалась без тепла, подводимого снаружи.

Экройд Стюарт не увидел главного преимущества от высокой степени сжатия, он всего лишь экспериментировал с вероятностью исключить свечи зажигания из двигателя, т.е. он не принял во внимание самое важное преимущество – топливную экономию и эффективность. Может, это и явилось причиной того, что до сих пор используют термин “дизельный двигатель”, “двигатель Дизеля”, или просто “дизель”, т.к. теория Р. Дизеля явилась основой для проектирования современных силовых агрегатов с воспламенением от сильного сжатия. В дальнейшем около 30 лет подобные двигатели очень широко применялись в штатных механизмах и силовых агрегатах морских судов, но существовавшие в то время системы впрыска не позволяли применять дизель в высоко-оборотистых механизмах. Низкая скорость вращения, большой вес компрессора, требуемого для работы системы впрыска, делали невозможным применение первых дизельных двигателей на автомобильном транспорте.

Как все работает

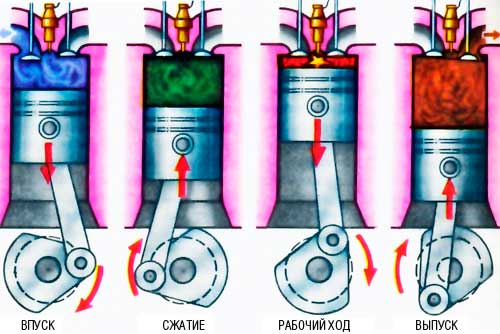

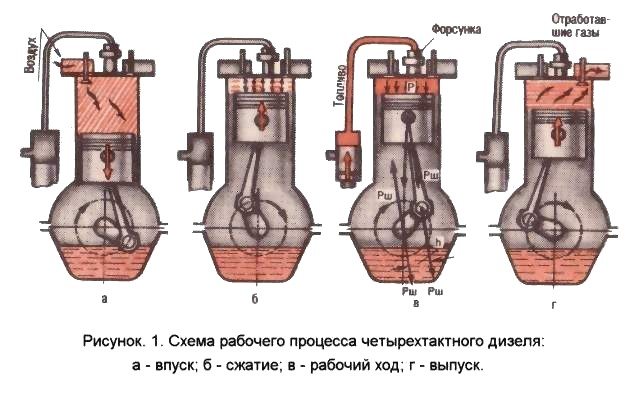

У дизельного мотора при такте сжатия, когда поршень движется к ВМТ, объем в цилиндре быстро сокращается. В этот момент в камере сгорания находиться только воздух, он-то и сжимается, данный процесс называется тактом сжатия.

При подходе поршня к ВМТ, воздух сжимается на указанную в документации степень сжатия, в камеру сгорания под давлением подается топливо.

Смесь из топлива и воздуха из-за воздействия на нее высокого давления воспламеняется, значительно увеличивая давление внутри камеры, поршень в этот момент проходит ВМТ.

Образовавшееся в результате сгорания топливовоздушной смеси высокое давление начинает давить на днище поршня, заставляя его двигаться к НМТ.

Посредством шатуна поступательное движение поршня преобразовывается во вращательное движение колен. вала.

В данном случае давление, возникшее в результате воспламенения смеси, заставляет двигаться поршень к НМТ называется рабочим ходом. Рабочий ход является одним из тактов работы цилиндро-поршневой группы.

При такте сжатия как раз и важна степень сжатия. Чем она выше, тем более легче воспламениться горючая смесь и в более полной мере она сгорит, обеспечив большее давление.

При хорошем показателе степени сжатия дизельный мотор будет обеспечивать больший выход мощности при меньшем количестве сгораемого топлива.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

912

Угорание масла в двигателе или как уменьшить «масложор» мотора

8.5k

Больше по теме — Разная компрессия в цилиндрах, что делать, последствия.

Однако у дизельных силовых установок не зря имеется диапазон степени сжатия, за который выходить не рекомендуется.

Степень сжатия меньше 18:1 приводит к снижению мощностного показателя установки, при этом потребление топлива увеличивается.

Но и чрезмерная степень сжатия у мотора тоже сказывается нехорошо на двигателе, особенно дизельном. За счет увеличенных нагрузок, которые испытывают цилиндропоршневая группа, их ресурс очень быстро сокращается.

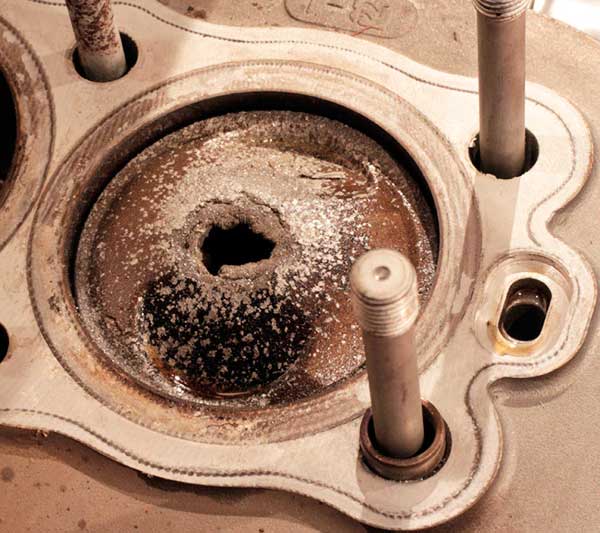

Увеличение сверх нормы степени сжатия может привести к прогоранию поршня, изгибу шатуна.

В некоторых случаях увеличение данного показателя приводит к взрыву силовой установки без возможности последующего восстановления.

ВАЖНО ЗНАТЬ: Степень сжатия у водородных двигателей значительно больше.

Впрыск

Для плавной и эффективной работы любого двигателя внутреннего сгорания требуется правильная смесь воздуха и топлива. Для дизельных двигателей эта проблема особенно актуальна, т.к. воздух и топливо подаются в разное время, смешиваясь внутри цилиндров.

Впрыск топлива в двигатель может быть прямым и непрямым. По сложившейся традиции чаще используется непрямой впрыск, т.к. он позволяет создавать вихревые потоки, которые смешивают топливо и сжатый воздух в камере сгорания.

Прямой впрыск

При прямом впрыске топливо опадает прямо в камеру сгорания, расположенную в головке поршня. Такая форма камеры не позволяет смешивать воздух с топливом и поджигать получившуюся смесь без жесткого стука, характерного для дизельных двигателей.

В двигателе с непрямым впрыском обычно присутствует небольшая спиральная вихрекамера (форкамера). Перед попаданием в камеру сгорания топливо проходит через вихрекамеру, и в нем образуются вихревые потоки, обеспечивающие лучшее смешивание с воздухом.

Недостатком такого подхода является то, что вихрекамера становится частью камеры сгорания, а значит, вся конструкция приобретает неправильную форму, вызывает проблемы при сгорании и негативно влияет на эффективность работы двигателя.

Непрямой впрыск

Двигатель с прямым впрыском не оборудован вихрекамерой, и топливо прямиком попадает в камеру сгорания. При проектировании камер сгорания в головке поршня инженеры должны уделять особое внимание их форме, чтобы обеспечить достаточную силу вихрей.

Возможность замера степени сжатия

Проверить степень сжатия дизельного агрегата в гаражных условиях практически невозможно. Поскольку нужно проводить некоторые замеры, которые сделать очень сложно.

Одним из таких замеров является выяснение объема в цилиндре при нахождении поршня в ВМТ.

Далее нужно знать некоторые параметры силовой установки, часть из которых можно узнать из тех. документации, но некоторые узнать довольно сложно.

Для вычисления степени сжатия потребуется знать объем камеры сгорания, поскольку между блоком цилиндров находиться прокладка, то нужно знать ее толщину и диаметр поршневого отверстия в ней, ход поршня и диаметр цилиндра.

Имея все эти данные, а также произведя замеры объема в цилиндре, можно математическим путем провести вычисления степени сжатия.

Способы повышения показателя

Замерить степень сжатия на дизельном двигателе сложно, а вот изменить данный показатель в лучшую сторону – можно.

Есть несколько способов увеличения показателей степени сжатия на дизельном агрегате.

Уменьшаем камеру сгорания двигателя.

Самым простым способом увеличения данного показателя является уменьшение камеры сгорания.

Поскольку степень сжатия – это соотношение объема цилиндра к объему камеры сгорания, то изменив объем одного можно поменять и сам показатель соотношения.

Уменьшить объем камеры сгорания можно несколькими путями.

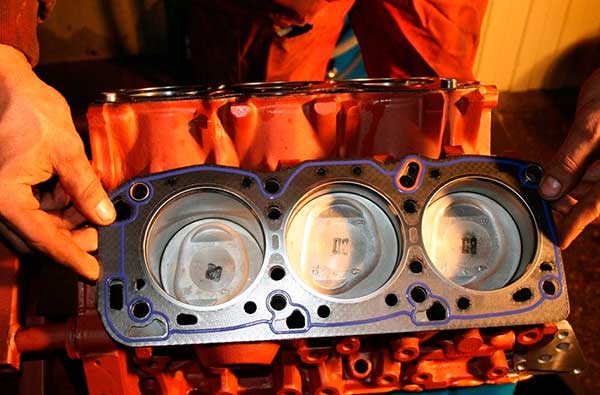

Первое, что можно сделать – это заменить прокладку между блоком и головкой двигателя на более тонкую, за счет этого и измениться объем камеры сгорания.

Дополнительно можно провести торцевание головки блока цилиндров. В этом случае с головки блока снимается слой металла, из-за чего и уменьшается камера сгорания.

Понятие компрессии

Компрессия – это показатель давления в цилиндрах двигателя. Измеряться данный показатель может в нескольких величинах – кг/см кв., Барах, Атмосферах, Паскалях.

Особое внимание заслуживает компрессия дизельного двигателя, так как данный показатель очень важен в дизельных моторах. У дизеля компрессия должна быть порядка 22 Атм., хотя на разных двигателях может быть и больше, при этом значительно.

Высокая компрессия в цилиндрах дизеля должна обеспечиваться потому, что воспламенение горючей смеси производится именно из-за высокого давления.

Если данный показатель на дизеле будет значительно меньше нормы, запуск мотора – затруднителен или невозможен.

Компрессия дизельного двигателя в цилиндре достигается путем сжатия воздуха поршнем при такте сжатия. Но полной герметичности внутри цилиндра добиться просто невозможно, всегда будет утечка воздуха.

Воздух частично может прорываться через изношенные компрессионный кольца, когда они уже не могут обеспечить должное прилегание к цилиндру, часть воздушной массы может выходить из цилиндра через неплотное прилегание клапанов к седлам.

Если говорить в общем, то показатель компрессии указывает на состояние двигателя.

Сильное несоответствие компрессии двигателя от заданных норм всегда указывает на сильный износ механизмов силовой установки. Поэтому измерение компрессии входит в комплекс диагностических работ двигателя.

Принцип действия дизельного двигателя

Принцип действия дизеля основан на компрессионном воспламенении топлива, которое попадает в камеру сгорания и смешивается с горячей воздушной массой. Рабочий процесс дизеля зависит исключительно от неоднородности ТВС (топливно-воздушной смеси). Подача ТВС в таком типе двигателя происходит раздельно.

Сам процесс воспламенения топлива всегда сопровождается высокими уровнем вибраций и шума, поэтому двигатели дизельного типа являются более шумными в сравнении с бензиновыми собратьями.

Подобный принцип работы дизеля позволяет использовать более доступные и дешевые (до недавнего времени
