Некоторые особенности двигателя спортивного Урала

Магнето на урал

кто ставил тракторное магнето на урал. Как оно себя ведет, есть ли проблемы в эксплуотации? Видал чувака стоит у него с двух цилиндрового пускача 3года, говорит что проблем нет, но хотелось бы спросить тут. еще вопрос можно ли поставить на него магнето с одно цилиндрового пускача? Как я понимаю что на урале, у двух цилиндров такты синхронны, значит можно разделить брони провод на два? заранее спосибо.
Можно, только если с двухцилиндрового двигателя (они тоже четырехтактные) Работает нормально. Что с акумулятором проблема?

Что-то я не видал четырехтактного одноцилиндрового пускача.

TORETTO нет проблем с оккумулятором проблем нет, просто я ездил на иже с магнето и не разу меня она не подвила.

джей а вчем проблема? если ты мазохист и любиш постоянно трахотся с контактоми. А насчет электронного зажигания у меня нет, купить за 150бакинских жаба давит.

texas двухцилиндрового двигателя (они тоже четырехтактные)

А то ж в магнето нет контактов. Нафиг вся эта электроника нужна. Вынос мозга какой-то))))

Кто сказал, что там нет контактов? Ещё как есть. и кулачек. и кондёр.

texas , А я видел, только я не уверин что это был пускач.

я так понял что не кто не чего подобного не видал и не думал. (видел не видел, дала не дала) Для себя понял что поставлю получется оставлю, напишу статью. не получится испорчу только крышку зажигания на штрафнике за пузырь сменяю.

УЙГУР, +1. Пробуй. З. Ы. TORETTO, «здорова», «сосед».

УЙГУР , 100% получится из двухвыводной магнеты! Ставили эту приблуду и до тебя, поищи внимательнее. sz_customs , Здарова.

УЙГУР , магнетто можно ставить от пускового двухцылиндрового двигателя ПД100 называется. тока зачем? на этих магнетто нет опережения зажигания.

Vetal41rus , как нет? на михонизме соединения приводного вала и видомого есть кулочки по принципу ураловского. Но как я понимаю такт синхронен значит и можно с одно цилиндрового как я сказал выше. у двух выводной размеры немного грамоски стремно торчять будет.

УЙГУР , В нем что, за один обарот две искры на один провод?

УЙГУР , пардон, есть, виноват, искуплю кровью:):):) но не на всех.

TORETTO , нет одит поворот одна искра. Я думаю так, а если не прав поправте ПОЖАЛУЙСТА. На УРАЛЕ один контакт, одна катушка не кокого распределителя. На ВМТ оба поршня стоят в ВМТ. соответсятвенно и искра бьет одинаково на 2 цилиндра. или я ошибаюсь? Vetal41rus , УЙГУР, пардон, есть, виноват, искуплю кровьюSmileSmileSmile. Зачем токие жертвы. ты форуму пригодишся еще в будущем.

Vetal41rus , подозреваю, что на ПД-100 магнето в два раза шустрей крутится, соответственно, и характеристики автомата иные. УЙГУР , зачем ЭТО тебе.

хех. тут где-то книга была о подготовке мотоцикла к соревнованиям. Там это должно быть описано На кроссовом Урале така хрень была реализована. Там магнето стоит на месте генератора, а в гусятине дополнительная шестерня для привода магнето. и конец распреда укорочен так, что обычное зажигание уже не поставить. Вод. И нах такой гимор.

White_Daimon , я хачу без отказное зажигание. если вдруг у меня сядит аккумулятор то я не буду его катить. у меня паиснитца больная. Duke_Biker , помоги мне. найди эту книшку, посмотри какую магнету там ставили. Вот и есще одна причина спортики не ставили бы на свое творение то что не работает без отказно.

спортики не ставили бы на свое творение то что не работает без отказно.

UnDead ,Так это понятно что не надо. Урал выпускал мотци для кросса на своей магнето. Значит она надежней чем штатное зажигание. Я не видал не одного кросовика который сменил магнету на штатное зажигание.

Я не видал не одного кросовика который сменил магнету на штатное зажигание.

УЙГУР , у трактористов поспрашивай про надежность магнето. Разного наслушаешься. Там, где контакты, надеги не будет.

Да. Шморгалко — это весчь:) На самом деле это магнето не супернадежно. Оно контактное и подшипники в нем похожи на велосипедные из переднего колеса, может даже еще послабее, как в педалях типа. Ну и искать его надо у трактористов -это факт. От двухцилиндрового пускача, как тут и говорилось. Его же и на Юпитер поставить можно:) Братишка в армии сейчас, так что фотки движка с магнето сделать не могу. а книжку поищу

может даже еще послабее, как в педалях типа.

[quote:1e4caa5f95=»evgenium»][quote:1e4caa5f95=»White_Daimon»] УЙГУР , у трактористов поспрашивай
у трактористов еще есть шморгалка — идеальный заменитель кика и электростартера))

Duke_Biker , спосибо за инфу. позновательно, но я хотел бы поставить приводом от распредвала, спереди двигла. Магнето ставится не только на пускочах она устонавливается еще на культиваторы, мотоблоки, электро станции и многое друго. Да на Юпитер сам лично ставил проблем нет кроме того что света нет но в горах он и не нужен что с ним что без него ночью шею сломаешь.

[quote:fb204eb7bb=»УЙГУР»]джей а вчем проблема? если ты мазохист и любиш постоянно трахотся с контактоми. А насчет электронного зажигания у меня нет, купить за 150бакинских жаба давит.

Да знаю я как трактор заводят — сам участвоал в дергании шморгалки. По поводу культиваторов и прочей бензотехники — на бензопилах УРАЛ и ДРУЖБА еще в 80-х годах стояло тиристорное безакумуляторное зажигание, как на минсках и восходах, а на импортной технике я контакного магнето ни разу не видал.

Задняя передача — Мотоциклы "Урал" в спорте

Ремонт зажигания бензопилы урал своими руками

бензопил

Блок зажигания МБ-1.

L1 – генераторная катушка, d=0,063мм, W=11000 витков, R=3000 ом;L2 – катушка управления, d=0,1мм, W=1200 витков, R=80 ом;Т1 – высоковольтный трансформатор, d1=0,28мм, W1=75 витков, R1=0,5 ом, d 2=0,063мм, W2=6900 витков, R2=2000 ом;Э – электронный блок;С1 – конденсатор 0,47 мкф 630В;R1 – резистор 390 ом 0,25 Вт;V1–V5 – диоды , соответствуют КД 209;V6 – тиристор соответствует КУ 202

Перед началом ремонта, необходимо определить, по какой схеме собран блок зажигания. Вариант первый.

Необходимо замерить сопротивление генераторной катушки L1 и вторичной обмотки трансформатора Т1, сопротивление катушки управления L2 и первичной обмотки трансформатора Т1, измерять не обязательно, достаточно проверить их на обрыв. Затем проверить исправность цепи управления тиристора, замерив сопротивление. Один щуп подключаем к отпаянному выводу идущему на резистор R1, второй на массу. В одном направлении сопротивление должно быть равно сумме сопротивлений резистора и прямого перехода диода V5 приблизительно 2 — 4 ком. В другом ∞. В случае исправности всех обмоток, и цепи управления тиристора, необходимо сделать сверление, диаметром 1,5- 3 мм, в точке соединения анода тиристора V6 с конденсатором С1 (точка А), и отпаяв катушки проверить на исправность диоды V1-V4, и конденсатор С1. Если неисправен один из диодов, его можно припаять навесным монтажом, предварительно уничтожив старый неисправный диод, методом сверления. Лучше использовать для этой цели бормашину. В случае неисправности конденсатора С1, его необходимо удалить, вставить новый и припаять вывод к указанной точке, затем залить обратно эпоксидным клеем. При неисправности тиристора, рекомендую заменить схему блока полностью, предварительно удалив старую, спаять навесным монтажом и залить эпоксидным клеем.

Н. Тукмачев

При замене элементов хорошие результаты получаются с диодами 1N4007 и тиристорами КУ709В/КУ712В. В принципе встречно параллельно тиристору можно поставить диод — это несколько увеличит энергию и длительность искры. Для еще большего увеличения значений этих характеристик можно заменить однополупериодный выпрямитель мостовым; вышеупомянутый диод при этом не нужен. Уровень срабатывания тиристора желательно вывести на 600-700 об/мин — это обеспечит больший диапазон регулирования угла опережения (вроде сейчас говорят: момента) зажигания при изменении оборотов ценой незначительного ухудшения заводки. В любом случае после замены тиристора или элементов в цепи его управляющего электрода установка УОЗ практически всегда окажется нарушенной, что, при отсутствии стенда, потребует дополнительной настройки на двигателе.

По регулировке УОЗ. Управляющий импульс, вырабатываемый катушкой управления, имеет колоколообразную форму — в первом приближении похож на синус квадратичный. Так вот, при увеличении скорости вращения маховика размах этого импульса увеличивается, и при какой-то скорости оказывается достаточным для запуска тиристора, т.е. достигает уровня запуска (мне нравится термин «уровень срабатывания»). Естественно, что при этой скорости уровень срабатывания тиристора оказывается в зоне вершины импульса. При дальнейшем увеличении скорости вращения маховика размах управляющего импульса продолжает увеличиваться, в то время как уровень срабатывания тиристора остается постоянным. Это приводит к тому, что управляющий сигнал достигает уровня срабатывания тиристора не на вершине, а раньше — на фронте. Т.е. с увеличением размаха управляющего импульса момент его равенства уровню срабатывания тиристора перемещается от вершины по переднему фронту к началу. Соответственно этому перемещению изменяется и момент зажигания. Типое значение этого изменения при изменении скорости вращения маховика от начала искрообразования до 5000 об/мин составляет примерно 15 градусов, при тщательной настроке можно получить 19…20 градусов. Эта та регулировка, которая обеспечивается автоматически. Помимо нее есть всем известная настройка путем вращения основания магнето в посадочном гнезде — это своего рода установка нуля: всего лишь компенсация разброса параметров элементов магнето с целью получения заданного момента зажигания в одной точке (если не ошибаюсь, в точке 5000 об/мин)

Borodach, 1.05.2006 — 16:25, написал:

что значит вот эта фраза: «Уровень срабатывания тиристора желательно вывести на 600-700 об/мин «… и как Вы это реализуете и по каким меткам можно выставить, в этом случае, момент зажигания обычным стробоскопом?

Относительно уровня срабатывания тиристора уже было. Вывести на требуемые обороты без проблем получается иолько на стенде, где маховик крутится электродвигателем. А без него несколько сложновато: надо манипулировать уровнем (напряжением) срабатывания тиристора. Обычно МБ-1 настроены по минимуму на 300…500 об/мин, так что надо включением последовательно в цепь управляющей катушки резистора увеличить этот уровень на 20…100%, при этом главное — не пребрать, т.е. делать в несколько этапов. По стробоскопу, IMHO, имеет смысл делать первоначальную устаноку магнето. А далее необходима тонкая доводка на номинальных оборотах при номинальной нагрузке — оптимум иногда м.б. смещен до нескольких градусов.

Borodach, 5.05.2006 — 18:53, написал:

Как сильно будет меняться момент зажигания от смены полярности катушки L1 и нет ли у Вас схемы управления тиристором для МБ-1 или может какой-то лучше…?

Ориентировачно градусов на 90. Да и порог срабатывания при этом уходит раза в 2. Классическая схема управления: верхний вывод L1 подключен к аноду диода, катод которого подключен к резистивному делителю: верхний резистор (который на диод) — в МБ-1 вроде как дожен быть от 750 Ом до 8,2 кОм, нижний (который на общий) — от 51 Ом (рекомендуемого для примененного в МБ-1 тиристора) до 510 Ом. Выход делителя подключен к управляющему электроду тиристора. Верхим резистором настраивается уровень срабатывания тиристора. По соотношению параметры/простота лучше, IMHO, пока что ничего придумать не удалось.

Borodach, 5.05.2006 — 18:53, написал:

Хочу переделать зажигание, ибо тоже не нравится как работает!

Не наткнитесь на неприятности. Скажем, система с мостом более чувствительна к неравномерной (неодинаковой) намагниченности магнитов маховика и несимметрии магнитных зазоров — это проявляется как «двигатель не набирает обороты» или «нестабильная работа». Риск нарваться на этот эффект возрастает по мере срока эксплуатации двигателя. При использовании в этой схеме штатной зарядной катушки неравномерность напряжения, до которого заряжается конденсатор, оказывается больше, чем и исходном варианте, что приводит к увеличению нагрузки на тиристор в зоне 2000….4000 об/мин. В принципе вместо магнето МБ-1 можно взять ЭМ-7 — вроде бы там выпрямитель мостовой, а искра аж раза в 2 длинннее. Правда, высокое напряжение несколько поменьше, так что при хорошо забрызганной свече двигатель может и не завестись. В общем, если рискнете переделывать — лучше для этого найти неисправную зажигалку, а рабочую не ковырять.

Как выставить зажигание на тракторе мтз 82 мтз 80, магнето ПД-10УД

На Минском тракторном заводе во время сборки продукции – тракторов МТЗ, система зажигания их пусковых двигателей подлежит настройке, которая впоследствии при правильном использовании не требует дополнительной регулировки.

Во время эксплуатации трактора не исключены ситуации поломок или повреждения агрегатов, влекущих снятие или замену магнето или других узлов связанных с электросистемой машины, следствием чего является необходимость регулировки зажигания. Эти работы требуют соблюдения существующих правил и технологической карты.

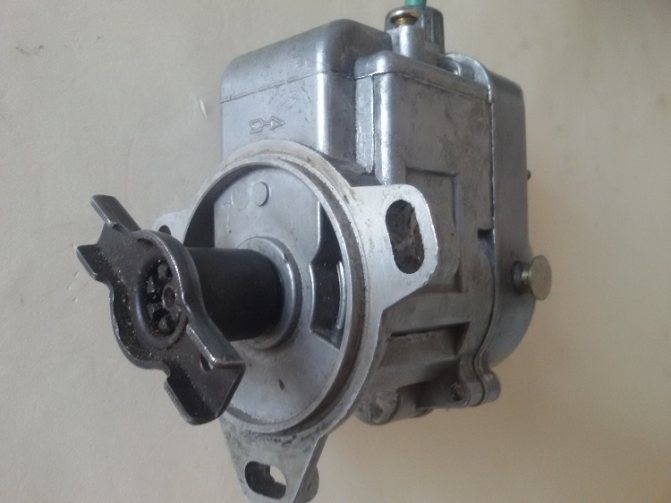

Магнето пускача

На пусковом двигателе ПД 10 используется магнето М124-Б1 правого вращения с неизменяемым моментом образования искры (угол опережения зажигания составляет 27º). Привод магнето выполняется при помощи жесткой полумуфты от шестерни привода пускового двигателя.

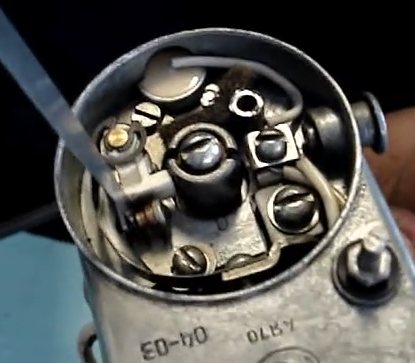

Корпус магнето изготовлен из сплава на основе цинка. Ротор, являющийся главной частью генератора переменного тока и предназначенный для образования и изменения величины магнитного потока, который проходит через сердечник, установлен на двух шарикоподшипниках между полюсными башмаками магнитопровода. В устройство ротора входят два валика и пакет ламелей, напрессованных на магнит. Магнит с ламелями и валики залиты цинковым сплавом.

Установка зажигания на пускаче ПД 10. Как установить магнето на пускач

Угол опережения зажигания устанавливается на заводе и в ходе эксплуатации не нуждается в регулировке. Однако, в том случае, если магнето снималось с пускового двигателя или заменялось, то для его правильной установки необходимо выполнить следующий шаги:

1. отсоедините провод от свечи и выкрутите ее; 2. в отверстие под свечу опустите стержень и при помощи его, поворачивая коленвал двигателя по часовой стрелке, определите момент прихода поршня в верхнюю мертвую точку; 3. поверните коленчатый вал в обратную сторону и установите поршень на 5-6 мм ниже в.м.т.; 4. снимите крышку прерывателя, поверните валик и найдите положение, соответствующее началу размыкания контактов прерывателя; 5. введите выступы полумуфты в пазы шестерни привода и закрепите магнето при помощи болтов; 6. установите крышку прерывателя и подсоедините провод к свече.

Принцип действия магнето

Во время вращения ротора в сердечнике трансформатора и магнитопроводе корпуса образуется переменный по направлению и величине магнитный поток, пересекающий витки первичной обмотки трансформатора и создает в ней электродвижущую силу. Под влиянием данной силы в данной обмотке создается переменный электрический ток малого напряжения.

При достижении силы тока наибольшего значения срабатывает прерыватель, размыкая ток первичной обмотки. Электрический ток в обмотки мгновенно пропадает, быстро снижается магнитный поток и образует одновременно во вторичной обмотке электродвижущую силу высокого напряжения, под влиянием которой между электродами свечи создается искровой разряд, необходимый для воспламенения рабочей смеси в цилиндре пускача пд 10.

Для уменьшения подгорания контактов прерывателя во время их размыкания, параллельно им подключен конденсатор. Для защиты трансформатора от пробоя при обрыве или разъединении провода высокого напряжения, в магнето имеется искровой промежуток между корпусом магнето и электродом высокого напряжения.

Магнето выключается дистанционно при помощи выключателя ВК322, находящегося в кабине на панеле управления пусковым двигателем. Также магнето можно выключить при помощи кнопки, установленной в корпус магнето.

На тракторе МТЗ 82 смонтировано блокирующее устройство для блокирования запуска пускового двигателя при включенной передаче. Данное устройство блокирует магнето, замыкая на массу обмотку трансформатора. На крышке КПП находится выключатель ВК403. Если рычаг переключения передач находится в нейтральном положении — его контакты разомкнуты. При включенной передаче его контакты замыкаются, соединяя первичную обмотку трансформатора с массой, блокируя образование искры и, соответственно, пуск двигателя ПД 10.

Как работает магнето

Схема устройства будет иметь следующее описание:

1. Напротив башмаков магнитопроводов располагаются полюсные наконечники от ротора.
2. Трансформаторный сердечник способствует тому, что силовые линии из магнитов начинают замыкаться.
3. Когда во время вращения магнит находится в 90-градусном положении – главным элементом становится зазор между наконечниками, башмаками.
4. Обязательно пересечений линий магнита с витками обмоток у трансформатора. Электродвижущая сила благодаря этому приобретает индукцию. Зажигание в процессах тоже используется.

ЭДС воздействует на устройство так, что при использовании замкнутых контактов у трансформаторного сердечника появляется магнитный поток. В результате размыкания цепи из первичной её разновидности ток исчезает. Из-за этого магнитное поле резко сокращается.

Индукция ЭДС до 25 000 Вольт происходит при использовании вторичной обмотки. Самоиндукция у ЭДС до 300 В появится, только если размыкать контакты от первичной обмотки. Цепь первичного типа пускает самоиндукционный тон, из-за которого магнитный ток исчезает медленнее. Для таких ситуаций характерно снижение ЭДС для вторичной цепи.

Детали часто начинают обгорать при появлении искр у контактов. Подключение конденсатора к конструкции проводится с целью избежать подобных последствий. Тогда между контактами искра отсутствует у магнето, что это – описано выше.

Ротор легко повернуть в положение на 90 градусов. После первичную цепь размыкают прерывателем. Такой момент получил название абриса магнето.

Схема устройства

Характерно расположение трансформаторной части внутри магнето на трактор. Деталь напрессовывается на валу, способствует созданию тока с высоким напряжением. Ещё одна важная часть конструкции – ротор, постоянно выполняющий функцию постоянного магнита с вращением на двух подшипниках. Кулачок закрепляется спереди на роторном вале. На задней части располагается так называемый поводок. Как работает каждая часть, понять просто.

Когда устройство магнето монтируется на двигателе, предполагается вхождение провода в паз шестерни. Корпус закрывается соответствующей крышкой, которую используют в качестве базы для установки контактов от прерывателя, выводов у обмоток трансфоратора. Легкосъёмной крышкой закрывается и сам прерыватель.

Первичную обмотку обязательно присоединять к подвижному контакту, у которого присутствует изоляция от корпуса. Другой конец присоединяется к контакту, который остаётся неподвижным. Вторичная обмотка тоже должна соединяться со вторичной, одним из концов. Зажигательная свеча работает на центральном электроде, который соединяется с другим концом. С корпусом магнето и пускача также соединён боковой электрод свечи.

Настройка магнето

У каждого устройства свои особенности работы. Их требуется учитывать, когда настраивается механизм.

Для мотоблоков

Когда мотоблоки должны работать бесперебойно, применение тракторных магнето станет оптимальным решением. М-151 либо М-137А – допустимые варианты устройств, которые можно устанавливать в любых условиях. Монтаж производится на двигателе, с помощью фланцевых соединений. Достаточно использовать три маленькие шпильки.

М-151 – это двухдисковая разновидность, в которой присутствуют следующие компоненты:

1. Ускоритель пуска.
2. Кожух, снабжаемый распределителем.
3. Пластина прерывателя.
4. Трансформаторная часть.
5. Крыша.
6. Часть с ротором.
7. Корпус.

Достаточная скорость передаётся к ротору благодаря пусковому ускорителю. Для этого применяются отдельные импульсы. Пуск и постоянное вращение двигателя приводят к появлению сильной искры.
