Ремонт квадроцикла стелс 500 gt своими руками

Ремонт ATV Stels 500 переборка двигателя

Всем известный сырой китайский метал, в очередной раз показал насколько нежная и хрупкая коробка передач на квадроцикле Stels 500. У владельца этого квадроцикла в начале с большим трудом стали переключаться передачи, а потом и вовсе редуктор КПП перестал работать. Движок на ATV Stels 500 устроен таким образом, что если возникает проблема в коробке переключения, нужно снимать весь двигатель и половинить его, так как редуктор КПП в одном едином блоке. Работа эта дорогостоящая, особенно сами шестерёнки находящиеся внутри коробки Stels 500. Если кто то решится на такой ремонт квадроцикла Stel 500 своими силами , а именно переборка двигателя, хотим предупредить сразу, что без необходимых съёмников а их там 3-4 штуки и спец инструмента, лучше к этому ремонту не приступать. Итак первым делом нужно точно определить почему не включаются передачи. Иногда эта проблема кроется в неисправности вариатора. То есть при работающем двигателе, если зажат ведущий вариатор ввиду многих причин, включить передачу на квадроцикле будет невозможно. Начать нужно с проверки вариатора. Снять крышку и демонтировать ремень. Если проблема не ушла, значит капиталки двигателя не избежать. Приступаем к снятию двигателя Stels 500. Конечно же для этой процедуры нужно для начала снять пластиковый обвес квадроцикла, отключить всё электрооборудование, систему питания, демонтировать карданы переднего и заднего мостов, а так же отсоединить выпускной коллектор. Двигатель на квадроцикле Stels 500 крепиться к раме внизу на четырёх резина-металлических подушках. Откручиваем крепления и движок можно снимать с квадроцикла. Делать это нужно с помощником, т.к мотор Stels 500 сам по себе очень тяжёлый, да и вытащить его из рамы очень не просто. Перед разборкой, двигатель нужно хорошо вымыть от грязи и.т.д. , бензином либо любой другой технической жидкостью. Далее устанавливаем двигатель ATV на стол и приступаем к полной разборке. Вскрыв обе половинки и добравшись до коробки передач, будет видно по какой причине не включались передачи. К сожалению заменив вышедшие из строя запчасти на новые, 100% гарантии что коробка снова не сломается , дать нельзя по причине некачественного китайского металла, в народе называемого сыромятиной. Остается только рекомендовать владельцам китайских квадроциклов очень бережно переключать передачи, особенно это нельзя делать на ходу.

Неисправности квадроциклов Stels

Как и вся мототехника, квадроциклы выпускаемые на Жуковском мотовелозаводе под торговой маркой Stels, тоже имеют ряд мелких недостатков и требуют незначительного ремонта. В этой статье мы разберём систему запуска двигателя на ATV Stels 500GT и её неисправности. Данный квадроцикл оборудован электрозапуском и механическим кикстартером. Что происходит когда Вы нажимаете на кнопку электростартера одновременно с педалью ножного тормоза?! Правильно!, электростартер начинает крутить и двигатель запускается. Но к сожалению бывают поломки в этой системе и что-бы завести двигатель приходится дёргать механический пускач, а провернуть поршень на таком немаломощном движке очень тяжело. Поэтому запасайтейсь нижеперечисленным инструментом и давайте по порядку проверять систему электрозапуска и выяснять в чём проблема. 1. Вам необходим вольтметр, 2. Набор головок и рожковых ключей. Первым делом нам нужно проверить поступает ли питание на электростартер и заряжена ли аккумуляторная батарея до нужного уровня. С помощью вольтметра мы проверяем зарядку АКБ (напряжение должно быть не менее 12 вольт), далее нажимаем одновременно кнопку

электрозапуска и педаль ножного тормоза.

В этот момент на плюсовой клеме электростартера должно быть 12 вольт. Если напряжение на электростартере есть а он «молчит», тогда приступает к снятию правой крышки на двигателе, за которой расположена система запуска, а так-же в самой крышке установлен механический кикстартер. Что-бы снять правую крышку двигателя на Stels 500, необходимо снять правую пластиковую подножку водителя-пассажира. Не сняв этот пластиковый элемент, Вам не удасться даже выкрутить болты из крышки двигателя. Далее когда подножка снята с квадроцикла, откручиваем переднее крепление тяги переключения редуктора передач и отсоеденяем её от ручки переключения, что-бы тяга не мешала снятию крышки двигателя. На заключительном этапе нам необходимо выкрутить болт крепления масленной трубки. Вот теперь можно беспрепятственно выкрутить все болты крепления крышки по кругу и пытаться её снять. Слегка постукивая по крышке резиновым молоточком, крышка постепенно выходит из зацепления с направляющих двигателя. Сняв крышку мы увидим весь пусковой механизм двигателя квадроцикла Stels 500. Далее проверяем работу электростартера. Для этой операции нам нужно вытянуть бендекс из зацепления с электростартером. Когда шестерня электростартера свободна, можно включить его. Если стартер исправен, он будет крутить без посторонних шумов и подклинивания. Если вал стартера в этот момент не крутится, это говорит о его неисправности и электростартер подлежит дальнейшей замене.

Представим что электростартер исправен, а при попытке запустить двигатель мы слышим только громкий щелчок. Тогда мы берём торцовый ключ и проворачиваем коленвал, чтобы убедится свободно ли вращается коленвал с поршнем. Если всё нормально, причина кроется в шестерне маховика. Чаще всего между зубьями шестерни накапливается грязь или лёд. Но бывают случаи когда шестерня приходит в негодность и клинит при попытке запустить двигатель. Далее чистим пусковой механизм или меняем вышедшие из строя элементы. Наносим небольшое количество графитной смазки на подвижные элементы.

Остаётся проверить механический кикстартер. Он расположен в крышке двигателя. Здесь всё просто. Вытягиваем шнур за ручку и смотрим как крутится колесо и выходит ли в этот момент металлический язычок зацепления. Если механизм исправен, то шнур пускового механизма будет вытягиваться свободно и так же легко сворачиваться на своё место. В случае когда какой нибудь элемент неисправен, Вы не сможете вытянуть шнур или он не вернётся в изначальное положение, при этом лучше приобрести в магазине всю крышку с пусковым механизмом в сборе, потому как менять отдельные элементы крайне сложно. Установить «часовую» пружину на место и собрать это устройство представляет большие проблемы. Ну вот теперь когда всё проверено, заменено, очищено и смазано, можно приступить к сборке пускового механизма и снятых ранее элементов навесного оборудования и пластиковых деталей.

В выше изложенном описано как проверить работу электростартера в том случае если питание к нему приходит. Но а если при проверке оказалось что питание на клеме стартера отсутствует, тогда и смысла нет разбирать пусковой механизм. Здесь нужно искать причину в электроборудовании, начиная от кнопки электрозапуска, далее исправность реле стартера, ну вобщем все элементы электросистемы так или иначе отвечающие за работу электростартера.

Фотоотчет: Разборка двигателя QJ1E40QMB квадроцикла Stels ATV 50

Двигатель QJ 1E40QMB который мы сегодня с вами будем разбирать отличается просто феноменально живучестью и качеством изготовления, если сравнивать с другими «китайцами» конечно. Сами посудите. Мало того что этот квадроцикл был куплен БУ шесть лет назад, так он еще после этого, отработал три года в прокате перенес, за все время несколько серьезных ДТП причем в одном из которых вырвало полностью заднею подвеску (представляете силу удара), хранился исключительно на улице и что самое удивительное ни разу не обслуживался и не ремонтировался.

Но каким бы качественным не был этот двигатель, годы нещадной эксплуатации «взяли верх» и двигатель стал требовать ремонта, ухудшился запуск пропала тяга в общем на лицо были все признаки общего износа двигателя.

Вот такой экземпляр у нас сегодня будет представлен в качестве «подопытного».

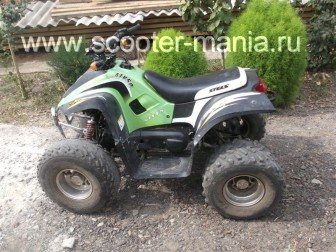

квадроцикл Stels ATV 50

Снимаем облицовку и вынимаем из рамы двигатель.

Небольшой совет: вариаторы лучше всего снимать пока двигатель стоит на раме, так удобней и не придется дополнительно удерживать двигатель, гайки на вариаторах затянуты с очень большим усилием и так просто «на коленке» вы их не открутите. Работа по снятию вариатора подробна описана в статье: Фотоотчет: Как снять вариатор с двигателя скутера

Подготавливаем подходящею поверхность для ремонта и укладываем на нее двигатель. Откручиваем декоративную накладку крышки вариатора и только потом саму крышку вариатора. Под декоративной крышкой спрятан болт крепящий крышку вариатора, так что пока вы его не открутите толку не будет.

Вал кикстартера оказался вырван вместе с куском крышки, на само деле это не такая большая проблема как может показаться на первый взгляд. Любой «аргоншик» » приварит» все обратно за пятнадцать минут.

Переворачиваем двигатель ревес-редуктором вверх и заливаем в отверстие оси керосин или другую проникающею жидкость, после чего оставляем двигатель в таком положении на несколько часов. Данный узел очень подвержен коррозии, поэтому в большинстве случаев гайка оси как и сама ось корродируют и намертво прикипают друг к другу, керосин в таких случаях очень помогает.

Фиксируем ведущею звездочку с помощью съемника вставляем торцовый ключ в отверстие оси и отворачиваем гайку (резьба правая).

Штифты съемника идеально ложатся на зубья звездочки тем самым жестко фиксируя ее от проворачивания.

Гайка как и говорилось выше сильно корродировала, чтобы избежать проблем с коррозией при обратной сборке на все детали подверженные коррозии желательно нанести медную смазку.

Откручиваем болты на крышке реверс-редуктора и с разных сторон подеваем большой отверткой крышку, для этой цели на крышке и корпусе реверс-редуктора есть специальные приливы между которыми можно вставить отвертку и немного поддеть крышку.

Вынимаем из корпуса промежуточные шестерни.

Специальными щипцами извлекаем стопорное кольцо и снимаем корпус реверс-редуктора с оси.

Хотелось бы сказать несколько слов о реверс-редукторе. На этом квадроцикле реверс-редуктор имеет очень надежную простую и в тоже время долговечную конструкцию, вы наверное обратили внимание какие по размеру здесь стоят шестерни, таким шестерням не страшна нагрузка даже 500 кубового мотора не говоря уже про простой «полтиник». За несколько лет интенсивной эксплуатации на деталях не видно даже малейшего износа, что там износа подтекания масла нигде нет, немного потерлись сальники только и всего. За такой реверс-редуктор «китайцам» можно ставить смело — пятерку с плюсом, узел у них получился вечный.

Берем трехлапый съемник, одеваем его на звездочку и «сдергиваем» ее с оси. «Сдернуть» звездочку даже таким мощным съемником удалось с очень большим трудом, данный узел проржавел намертво, даже залитый на сутки керосин здесь мало чем помог. Если вам вдруг захочется сбить кувалдой звездочку с оси, то есть попросту «отколхозить» ее, то скорей всего можете заранее покупать и новую ось и вал вместе с звездочкой.

Снимаем стопорное кольцо и разъединяем звездочку и вал.

Снимаем ротор генератора затем снимаем статор генератора за которым находится масляный насос. Работа по снятию ротора генератора подробно описана в статье: Фотоотчет: Снимаем генератор скутера самодельным съемником

Сразу же чтобы не потерять, снимаем шпонку ротора генератора с цапфы коленчатого вала и убираем ее куда нибудь по дальше.

Аккуратно снимаем прокладку за которой находится привод маслонасоса.

Маслонасос имеет фланцевое крепление, откручиваем два болта обычной «крестовой» отверткой и вынимаем его из корпуса.

Снимаем стопорное кольцо с цапфы коленчатого вала.

Вставляем под шестерню привода маслонасоса отвертку с плоским шлицом и аккуратно подеваем шестерню снизу, затем проворачиваем коленчатый вал на 180 градусов, снова вставляем под шестерню отвертку и также аккуратно немного поддеваем ее. И так постепенно, проворачивая коленчатый вал и поддевая раз за разом шестерню, в итоге снимаем ее с вала.

Шестерня привода маслонасоса оказалась в очень хорошем состоянии и замены не требует.

Откручиваем болт и снимаем скобу.

Сразу же вынимаем штифт из цапфы коленчатого вала и убираем его куда нибудь по дальше.

Снимаем последнее стопорное кольцо.

Откручиваем гайки и снимаем головку.

Гайки за несколько лет так сильно прикипели что «пошли» только со шпильками.

Снимаем цилиндр.

Вынимаем из бобышки поршня стопорное кольцо, выталкиваем поршневой палец, снимаем поршень с шатуна, вынимаем сепаратор и убираем его куда нибудь по дальше.

Поршневая группа проверку не прошла, поэтому подлежит замене.

Выкручиваем болты и снимаем впускной коллектор затем лепестковый клапан. Лепестковый клапан в идеальном состоянии, поэтому менять его нет необходимости.

Откручиваем два болта крепящие скобу промежуточной шестерни стартера и снимаем ее.

Снимаем упорную шайбу с оси промежуточной шестерни.

Снимаем с оси промежуточную шестерню, за шестерней есть еще одна упорная шайба не потеряйте ее.

Снимаем с цапфы коленчатого вала корпус обгонной муфты.

Снимаем шестерню обгонной муфты.

Аккуратно снимаем сепаратор.

Снимаем упорную шайбу.

Снимаем с цапфы распорную втулку.

Все детали обгонной муфты в хорошем состоянии и замены или ремонта не требуют.

Выкручиваем болты стягивающие картер. Болты на этом двигателе удалось выкрутить только с помощью ударной отвертки, настолько сильно они корродировали. Посмотрите как сильно изъеден коррозией болт, в таких случаях ударная отвертка очень выручает, без нее выкрутить такие болты будет намного сложнее.

Равномерно со всех сторон обстукиваем киянкой картер двигателя пока его половинки полностью не разойдутся.

Ориентируем картер двигателя так чтобы коленчатый вал свободно «висел в воздухе» и киянкой выбиваем его из половины картера.

Коленчатый вал оказался в отличном состоянии, чего не скажешь про коренные подшипники которые придется заменить из-за сильного износа.
