Периодическая либо внеочередная регулировка клапанов ВАЗ 2107 делается с целью оптимизации работы газораспределительного механизма (ГРМ) автомобиля, чтобы топливо подавалось в цилиндры вовремя и в полном объеме, а выхлопные газы удалялись. Операция довольно проста и доступна любому хозяину «семерки», если предварительно изучить и разобраться, как отрегулировать клапана на ВАЗ 2107.
В чем смысл процедуры
В более современных авто не нужно регулировать ГРМ, поскольку там вопрос решается с помощью гидравлических компенсаторов. В классических моделях Жигулей, в том числе ВАЗ 2107, настройки клапанов надо делать вручную. Смысл операции состоит в том, чтобы обеспечить прилегание рабочей части нажимного рычага к шейке распределительного вала в рабочем режиме при температуре мотора 90°. Но следует учесть, что при нагреве металлические детали немного увеличиваются в размерах. Поэтому после регулировки клапанов ВАЗ 2107, когда двигатель в холодном состоянии, величина теплового зазора должна равняться 0.15 мм.
Если величина просвета отличается в какую-либо сторону, это приводит к следующим результатам:
- Зазор слишком большой. Когда кулачок распредвала набегает на рычаг, то его хода оказывается недостаточно, чтобы открыть клапан полностью. В цилиндр попадает меньше топливной смеси, мощность двигателя снижается, а из-под клапанной крышки идет характерный шум в виде цокающих звуков.
- Большой зазор в тракте выпуска отработанных газов. Их часть проникает в картер, а оттуда — обратно в топливный тракт через сапун, мотор начинает «задыхаться». Звуковое сопровождение — аналогичное цоканье.
- Рычаг «зажат» настолько, что зазора нет вовсе. При тепловом расширении металла во время работы нажатие происходит постоянно, и клапан всегда приоткрыт. Цилиндр теряет герметичность, снижается компрессия, и он работает с перебоями, отчего мощность агрегата падает сразу на 1/4. Неисправность коварна, поскольку не издает шума.
Отсюда вывод, что регулировка клапанов ВАЗ 2107 должна выполняться по следующим признакам:
- падение мощности силового агрегата, сопровождаемое характерным звуком либо отказом 1-2 цилиндров из-за отсутствия компрессии;
- после выполнения ремонтных работ, в процессе которых снимался распредвал;
- по истечении 25 тыс. км пробега делается профилактическая проверка и регулировка клапанов 2107.
Зачем нужны клапаны в автомобильном двигателе?

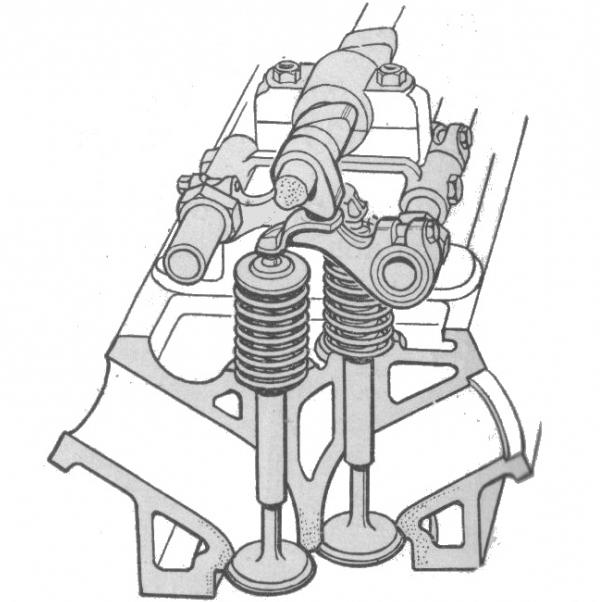

Клапаны являются важным элементом механизма газораспределения в двигателе не только ВАЗ 2107, но и любого другого бензинового карбюраторного двигателя. Именно бесперебойная работа восьми клапанов (по два на каждый цилиндр) обеспечивает правильный ток газов в цилиндрах, подводя топливно – воздушную смесь через впускной коллектор и удаляя выхлопные газы через выпускной. На фото хорошо видны кулачки, рычаги клапанов и сами клапаны (приведен фрагмент механизма с двумя распределительными валами).
Газораспределение двигателя
Клапанный механизм используется не на всех двигателях внутреннего сгорания. Если обратиться к мототехнике, то вы увидите, что там очень часто используют двухтактные моторы. В них нет клапанов, что упрощает конструкцию. Но если есть газораспределительный механизм, то вы получаете значительную прибавку в мощности. Кроме того, значительно снижается расход бензина.
Именно поэтому на автомобилях устанавливаются двигатели с клапанным механизмом. Мотор испытывает меньшие нагрузки в том случае, если система газораспределения работает максимально эффективно. Отсюда можно сделать вывод о том, что ресурс каждого элемента и двигателя в целом увеличивается. Поэтому мы сейчас и рассмотрим порядок регулировки клапанов ВАЗ 2107 (инжектор и карбюратор).
Клапаны приводятся в движение распределительным валом, на котором находятся кулачки яйцеобразной формы. Именно между кулачком и клапаном необходимо регулировать зазор. Двигатель работает при температуре около 90 градусов, а это значит, что металл расширяется. Другими словами, вы запускаете мотор в мороз. Его температура была минус 10 градусов. Размеры элементов двигателя были одними, а вот после практически моментального прогрева до рабочей температуры, они изменяются.
Разница небольшая, но ее достаточно порой, чтобы нарушить работу механизма газораспределения. Если сделать зазор на холодном моторе немного меньше, то клапаны в седла клапанов ВАЗ 2107 не смогут полностью сесть.
Следовательно, продукты сгорания будут постоянно вырываться через узкую щель. Итог – прогорание клапана и необходимость ремонта ГБЦ. Если увеличить зазор, то быстро разрушится посадочное место или сама тарелка клапана. Именно по этим причинам необходимо проводить регулировку.
https://youtube.com/watch?v=o6i7I7x_2K4
Подготовительный этап
Перед регулировкой, выполняемой своими руками, важно полностью остудить двигатель. Для работы понадобятся следующие инструменты и приспособления:
- накидной ключ размером 38 мм — для вращения коленчатого вала;
- отвертки;
- пассатижи;
- стандартный набор головок;
- свечной ключ;
- настройка выполняется с помощью ключей рожковых (13 и 17 мм) и широкого щупа 0.15 мм.
Чтобы самостоятельно отрегулировать зазоры на двигателе ВАЗ 2107 карбюратор, необходимо снять корпус воздушного фильтра, предварительно отсоединив от него все патрубки. Затем открутить трос воздушной заслонки карбюратора и демонтировать тяги, подключенные к педали газа. Клапанная крышка снимается после откручивания 10 гаек, прижимающих ее к головке цилиндров.
Регулировка клапанов ВАЗ 2107 инжектор отличается от карбюраторной модели только порядком разборки. Здесь добраться до крышки и храповика коленвала мешают тросик газа, 2 вакуумных шланги и патрубок сапуна. Также придется демонтировать воздушный патрубок, идущий от фильтра к дроссельной заслонке.
Чтобы в процессе работы вращать коленчатый вал было легче, рекомендуется перед настройкой выкрутить свечи зажигания.
Инструмент для проведения работы
Для проведения регулировочных работ нужно выполнить несколько операций, потребуется небольшое количество инструмента. Стоит отметить, что нужны щупы для проверки зазоров. По руководству необходимо все регулировки проводить на остывшем моторе. Для этой цели используется щуп, толщина которого 0,15 миллиметра. Но если возникает необходимость в настройке на горячем двигателе, то потребуется щуп на 0,05 мм толще. Регулировка клапанов ВАЗ-2107 (карбюратор или инжектор также регулируются в основе топливной системы) производится по одной схеме и одинаковыми инструментами.
Также вам необходимы ключи на 10. Желательно под рукой иметь полный комплект – накидной, рожковый и торцевой. По два ключа на 13 и 17. С их помощью происходит расконтривание клапана, а также изменение его положения. Для проворачивания коленчатого вала потребуется ключ с длинным рычагом на 38. Приобрести его можно в магазине, стоимость его не очень большая. Также запаситесь небольшим отрезком металлической трубы. Ее нужно устанавливать на ключи, чтобы увеличить рычаг – выкрутить гайки с клапанов проблематично порой.
Порядок выполнения работы
Существует определенная схема, согласно которой можно правильно отрегулировать газораспределение ВАЗ 2107 своими руками. Она заключается в настройке зазоров определенных клапанов при различных положениях коленвала, поворачиваемого на угол 180°. Порядок регулировки клапанов ВАЗ «семерки» выглядит следующим образом:
- Вращением коленчатого вала метку на его шкиве установить напротив выступа, сделанного на блоке цилиндров. При этом круглая метка на шестерне распределительного вала становится в самом верхнем положении, а поршень в 4 цилиндре уходит в верхнюю мертвую точку.
- Вставить щуп для проверки в зазор 6 и 8 клапанов, он должен двигаться там с усилием. При необходимости зазор откорректировать. Отсчет ведется аналогично номерам цилиндров — от радиатора.
- Повернуть коленвал по часовой стрелке на 180° и настроить клапаны № 4 и 7, таким же образом вставляя щуп в зазор между шейкой распредвала и рычагом. При повороте удобно ориентироваться по шестеренке вала распределительного: метка на ней повернется на 90°.
- При следующем повороте на 180° отрегулировать клапаны № 1 и 3.
- Последний поворот на 180° — клапаны № 5 и 2.
Корректировка зазора производится поворотом опорного болта ключом на 13 мм, только предварительно нужно ослабить гайку-фиксатор размером 17 мм. Убедившись, что щуп двигается с некоторым усилием, снова затяните гайку и продолжайте регулировку в том порядке, который предписывает схема. Затягивая гайку, учтите такой нюанс: опорный болт поворачивается следом за ней и зазор уменьшается. Чтобы этого избежать, необходимо при затяжке придерживать этот болт ключом.
Закончив настройку, соберите двигатель и прочие элементы в обратном порядке и запустите его. О том, что величина зазоров не превышает 0.15 мм, должно свидетельствовать отсутствие шумов из-под клапанной крышки. Убедиться в том, что клапана не зажаты, можно проверкой компрессии во всех цилиндрах.
Одновременно с выполнением регулировок, пока снята крышка мотора, рекомендуется обследовать цепь и сопутствующие элементы на предмет износа накладок. Ослабленную цепь следует натянуть с помощью плунжерного механизма, вмонтированного в блок цилиндров справа от выпускного коллектора.
Не забудьте проверить состояние прокладки клапанной крышки и при необходимости замените ее.
Что подразумевает под собой регулировка клапанов на ВАЗ 2107 инжектор, знает, наверняка, даже неопытный водитель, чуть ли не впервые оказавшийся за рулем. Эта фраза – отрегулировать клапана – у всех на слуху. Но не всякий новичок в автоделе знает, зачем это нужно и как это правильно сделать, не обращаясь к услугам профессиональных мастеров. А ведь от того, насколько правильно будут функционировать клапана, зависит и КПД мотора, и его приемистость, и динамика, и расход топливной смеси. А делать подобную процедуру с движком ВАЗа, как считают некоторые специалисты, необходимо с регулярной частотою, когда машина пробегает каждые 10-15 тысяч километров.Регулировка клапанов на ВАЗ 2107 инжектор немного отличается от подобной на ВАЗ 2109 и ВАЗ 2110. Это объясняется конструкционными особенностями этих вазовских двигателей. Но не пугайтесь так сразу: при определенных навыках и любви к копошению в недрах механизмов, задача эта вполне реально выполнимая. Она под силу даже всем, если пользоваться пошаговой инструкцией, приведенной ниже.
- Попутно проверяем натяг цепи
. Если ослабла – подтягиваем. Эту процедуру также довольно легким образом произвести самостоятельно. Для этого нам надо отпустить натяжительную гайку, что базируется под патрубком. Нужно ключом 38-м проворачивать вал до проявления характерного сопротивления (по максимуму). Затем – держа коленвал этим же ключом, производим фиксацию гайки для натяжителя. Этот фиксированный поворот коленвала обозначает, что цилиндр 4-е находится вверху. При таком раскладе можно порегулировать 4, 6, 7, 8-й кулачки на 2, 3, 4 цилиндрах; - Делают это обычно при содействии щупа (специальный прибор используется только на высших СТО). Но если есть прибор в наличии – им лучше даже. Итак, проверим зазоры. Если щуп будет проходить с усилием, не слишком значительным, в щель и далее двигаться свободнее, то зазор соответствует норме. Дальнейшая регулировка не требуется. Переходим к следующему клапану. Если нет, то надо 17-м ключом приспустить гайку для фиксации. А 13-м – провернуть болт для регулировки потихонечку, и выставить требуемый зазор по щупу;
- Сменим положение цилиндров
, но для этого надо провернуть коленчатый вал еще на 60 градусов. Делается это также при помощи 38-го ключа. Далее – регулируем уже оставшиеся в ассортименте кулачки (впускные и выпускные) 1, 2, 3-го цилиндров. Операция производится аналогично предыдущей при помощи щупа и ключей: проверить, отпустить, проверить, затянуть; - После этого необходимо установить на прежнее место крышку головки движка и завести мотор. Качественное выполнение регулировки будет слышно сразу: исчезает характерный цокот, улучшается приемистость и мощность двигателя. Но чтобы окончательно убедиться в своей крутости, необходимо проехаться еще и по городу. Вы сразу будете слышать и видеть, как хорошо стал работать мотор.
Итоги:
Теперь вы знаете, что регулировка клапанов на ВАЗ 2107 инжектор – не такое уж и сложное дело. Однако, как говорится, расслабляться не стоит! Нельзя быть уверенным (особенно с пожилыми движками), что следующая регулировка потребуется через 10 тысяч пройденных километров. Возможно, покатаетесь 5-6 и снова будет нужно провести процедуру. Ведь если вы проигнорируете определенные симптомы (цокот, потеря мощности, повышенный аппетит к топливу), то это может быть чревато прогоранием клапана.
Двигатели “классики” не имеют гидрокомпенсаторов в ГРМ, поэтому регулировка клапанов ВАЗ 2107 — обязательный элемент регулярного ТО автомобиля. Работа это простая и может быть выполнена самостоятельно. Необходимый для регулировки специальный инструмент вполне доступен и не требует особой квалификации для использования.
Содержание
Зачем нужна регулировка
При нагреве детали двигателя, как любое физическое тело, расширяются. Особенно это касается элементов газораспределительного механизма. Основные детали ГРМ — клапана — непосредственно контактируют с горячими газами в цилиндре, открывая и закрывая впускные и выпускные отверстия. Плотность закрытия клапанов влияет на компрессию двигателя, его КПД и мощность.
Закрываются клапана под воздействием специальных пружин, а для открытия на них давят рокера — рычаги, приводимые в действие кулачками распредвала. Когда рокер не нажимает на шток клапана, между ним и распредвалом должен быть тепловой зазор. Зачем нужен зазор клапанов ВАЗ 2107?
При нагревании двигателя длина штоков клапанов увеличивается особенно сильно (чем больше линейный размер, тем больше абсолютное значение тепловой деформации). Если в холодном состоянии детали будут подогнаны вплотную, при нагреве шток будет постоянно нажат, клапан не будет закрывать окно, что приведет к прорыву газов. Это грозит, кроме снижения КПД, прогаром тарелок клапанов и поломкой двигателя. Поэтому между рокером и распредвалом холодного двигателя должен быть зазор 0,15 мм.
Если зазор больше предусмотренного — клапана плохо открываются и механизм стучит, если меньше — клапана остаются приоткрытыми тогда, когда это недопустимо.
Со временем детали изнашиваются, появляется выработка на кулачках распредвала, рокерах и штоках клапанов. Поэтому владельцам автомобилей, не оборудованных гидравлическими компенсаторами зазора клапанов, приходится регулярно проводить проверку и регулировку зазоров в ГРМ.
Читайте также:
Что необходимо для регулировки клапанов
Чтобы выполнить регулировку, вам понадобятся:
- ключи на 10, 13, 14, 17;
- спецключ для проворачивания коленвала;
- новая прокладка под крышку ГРМ;
- шуп или микрометр.
Для проведения работ необходимо выставить автомобиль на ровную площадку. Смотровая яма или подъемник не понадобятся.
Перед началом регулировки следует проделать такие операции:
- снять корпус воздушного фильтра с карбюратора;
- снять патрубки и провода, препятствующие демонтажу крышки ГРМ;
- открутить гайки крепления крышки ГРМ;
- демонтировать крышку ГРМ.
Когда доступ к клапанам обеспечен, можно начать регулировку тепловых зазоров. Следует помнить, что величина зазора 0,15 мм установлена конструкторами для холодного двигателя. Поэтому перед проведением работ нужно обязательно дождаться, когда мотор остынет. Кроме того, производя работы на горячем двигателе, можно получить ожоги.
Регулировка клапанов на ВАЗ 2107 карбюратор и на инжекторной модели совершенно не отличается. Исключение составляют лишь двигатели, на которых установлены гидравлические компенсаторы зазоров. В этом случае регулировка не требуется.
Как часто проводить настройку
Совершенно не важно, инжекторная или карбюраторная семерка, регулировка клапанов должна осуществляться с одинаковым интервалом. И не имеет значения, насколько точно вы установили тепловые зазоры – за достаточно короткий промежуток времени они изменяются, причем значительно
К сожалению, система газораспределения не очень надежная, поэтому интервал между регулировками составляет всего 10-20 тыс. км пробега. Стоит отметить: если проведена регулировка клапанов рейкой, ВАЗ-2107 после этого работает намного эффективнее, так как способ позволяет более точно установить зазоры.
Но это по регламенту должны проводиться работы, на деле же многие относятся к ним скептически. И ездят на машине до тех пор, покуда не начнут стучать клапаны – в лучшем случае. Некоторые продолжают ездить, не обращая внимания на цокот, а хватаются за голову только после того, как двигатель после нагрева попросту глохнет. И вряд ли кто-то задумывается о том, что вред двигателю при езде с нарушенными регулировками наносится очень большой. И это может обернуться внеплановым ремонтом ГБЦ.
Как отрегулировать клапана на ВАЗ 2107
Порядок действий следующий:
- Проверить силу натяжения цепи, при необходимости натянуть ее. Если цепь ослаблена, правильно отрегулировать зазоры клапанов не получится.
- Провернуть коленвал ключом так, чтоб метка на шкиве совместилась с длинной меткой на передней крышке двигателя. Убедиться, что фаза ГРМ не смещена (совпадают метки на звездочке и крышке распредвала).
Когда ГРМ и коленвал выставлен по меткам, можно приступить к регулировке тепловых зазоров 6 и 8 клапанов.
Регулировка зазора выполняется так:
- ключом на 17 ослабить затяжную гайку (контргайку) регулировочного болта клапана;
- вставить щуп (0.15-всасывающие клапана,0.20-выхлопные)между распредвалом и толкателем клапана;
- выставить требуемый зазор, вращая ключом на 13 регулировочный болт;
- продолжая удерживать регулировочный болт, затянуть контргайку;
- проверить зазор щупом;
- если зазор нарушился при затяжке контргайки, регулировку надо повторить.
воскресенье, 4 февраля 2021 г.
Регулировка теплового зазора клапанов щупом ВАЗ-2107
Регулировку зазора проводят после работ, связанных с вмешательством в газо-распределительный механизм, при возникновении громкого стука на прогретом двигателе, а также, каждые 10 тысяч км пробега (согласно руководства к эксплуатации). Перед работой необходимо проверить и отрегулировать натяжение цепи, что мы проделали ранее. Регулировку проводят плоским широким щупом толщиной 0,15 мм или регулировочной рейкой при температуре двигателя 20 С ° , однако, можно и при другой, сделав необходимую поправку.
Однако, следует учитывать, что тогда понадобится набор щупов различной толщины.
Это можно сделать с помощью спецключа (или головки), проворачивая коленвал за гайку по часовой стрелке.
Или поддомкратив заднее колесо и, прокручивая его на 4-й передаче, добиваемся совпадения меток.
Для облегчения работы можно выкрутить свечи, снять ремень генератора. Итак, в этом положении мы можем настроить тепловой зазор на 8 и 6 клапанах. Порядковая нумерация начинается от звездочки распредвала.
Для этого вставляем щуп в зазор между рокером и кулачком распредвала. При довольно свободном вхождении без ощутимого сопротивления или, наоборот, при его «закусывании», необходимо произвести настройку: ключом «на 17» ослабить затяжку контргайки регулировочного болта и ключом «на 13» завернуть или отвернуть болт, добившись необходимого зазора, затянуть контргайку обратно.
При затяжке контргайки необходимо иметь ввиду, что зазор немного уменьшиться, поэтому следует делать поправку. С первого раза вряд ли получится выбрать зазор — как правило, это приходит с навыком.
Щуп после настройки должен входить с заметным усилием, немного гнуться, но не «закусывать». Последовательно проворачивая коленвал на 180 °(распредвал на 90 ° ) проверяем и регулируем зазоры у следующей пары, соблюдая очередность.

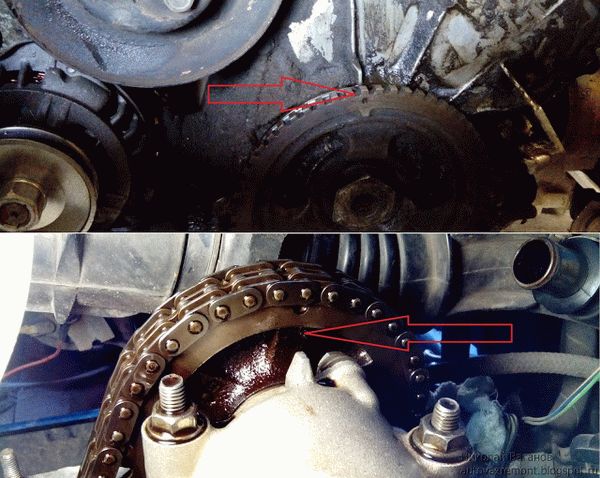

Для облегчения работы по настройке на шкив коленвала и звездочку распредвала можно нанести дополнительные метки.
Порядок регулировки клапанов ВАЗ 2107

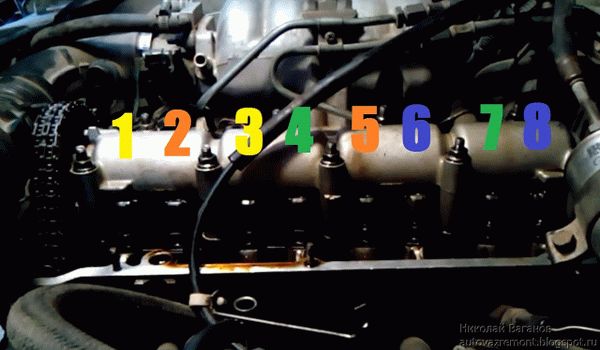

Как сказано выше, при совмещенных метках на шкиве коленвала и передней крышке двигателя, можно регулировать зазоры 6 и 8 клапанов, установленных на 3 и 4 цилиндрах. Далее надо вращать коленвал спецключом, чтоб изменить положение распредвала. Распредвал вращается вдвое медленнее коленвала, поэтому последний необходимо провернуть максимум на 540 градусов, что соответствует повороту распредвала на 270 градусов. Каждая пара клапанов регулируется после поворота распредвала на 90 градусов:
- 0 градусов — 6 и 8 клапана;
- 90 градусов — 4 и 7 клапана;
- 180 градусов — 1 и 3 клапана;
- 270 градусов — 5 и 2 клапана.
Таблицы регулировки клапанов на всей “классике” аналогичные.
Предварительная подготовка
Прежде чем заняться регулировкой и настройкой, стоит осуществить натяжку цепи до приемлемого уровня, если она прослаблена. Для этого под капотом имеется соответствующее приспособление.
После снятия крышки клапанов нужно проконтролировать и выставить метки в правильные позиции. Нижняя риска на шкиве коленвала и небольшой прилив на крышке впереди блока цилиндров, а также сверху впадина на звездочке распределительного вала и прилив на постели распредвала.
Рекомендуем: Доработка термостата ВАЗ 2110
Регулировка клапанов на Ваз 2107 по микрометру
Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.
Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.
Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.
Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.
Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.
Содержание статьи:
Владельцы машин, выпущенных Волжским автомобильным серии обязательно должны освоить порядок проведения некоторых настроек. В частности каждый водитель должен знать, как проводится регулировка клапанов ВАЗ.
Для чего нужна регулировка клапанов ВАЗ?
Законы физики непременно действуют на каждую деталь автомашины. Тепловое расширение тел – это такое свойство металлов, которое обязательно приходится учитывать при создании мотора. Когда речь заходит о настройке зазора между рычагом клапана и кулачком распределительного вала, мало кто понимает, для чего это нужно.
В процессе работы клапан и другие детали нагреваются до очень высокой температуры, что приводит к расширению. При отсутствии теплового зазора конец шейки, упираясь в толкатель, оставит приоткрытым гнездо, что приведёт к потере мощности, перерасходу топлива и нарушению всех настроек газораспределительного механизма.
Если зазор будет велик, то головка клапана не сможет в полной мере открывать цилиндр для выхлопа или поступления топливной смеси, что также ухудшит эксплуатационные характеристики. При проведении исследований было установлено, что шейка клапана на ваз 2107 и другие детали в соприкосновении изменяют свой размер на 0,15 мм. Именно этим обусловлена толщина щупа, который используется при регулировке.
Когда требуется обязательная регулировка клапанов на ВАЗ
Достаточно часто водители, особенно неопытные, откладывают проведение технических осмотров и проведение некоторых регулировок, ссылаясь на то, что двигатель работает стабильно. Все детали мотора изнашиваются, на них воздействует постоянное изменение температуры в связи с чем, возникает необходимость проведения регулирования тепловых зазоров.
Приниматься за настройку клапанов следует в таких случаях: любой, даже мелкий ремонт ГРМ; появление характерного шума в районе крышки ГБЦ; пробег свыше 15 тыс.км. после последнего регулирования; потеря мощности мотора и увеличение расхода топлива.
Новые отечественные и зарубежные авто лишают своих владельцев возможности проведения этой процедуры, благодаря наличию гидрокомпенсаторов, но все, кто управляет ВАЗовской классикой, обязательно должны освоить порядок настройки тепловых зазоров клапанов.
Регулировка клапанов ВАЗ 2107 – подготовительный этап
Любая работа в гараже, а тем более столь важная процедура, как регулировка клапанов 2107, должна начинаться с подготовки. Выполнение несложных действий, подготовка материалов и инструментов – все направлено на то, чтобы поставленная цель была достигнута. Приготовления, как правило, делятся на два этапа:
- подготовка автомобиля;
- подготовка инструментов и устройств.
Золотым признано правило любого, уважающего себя автомеханика, – мыть автомобиль перед ремонтом. Кроме помывки кузова снаружи, обязательно следует вычистить моторный отсек. С чистой машиной приятно работать, а скопившаяся грязь и пыль не сможет попасть в полость мотора при вскрытии крышки головки.
Далее необходимо сделать следующее:
- автомобиль устанавливается на ровную, хорошо освещаемую площадку;
- колёса автомобиля фиксируются стояночным тормозом, зажигание выключается, ключ извлекается из замка;
- при отсутствии достаточного естественного или штатного гаражного освещения, необходимо установить дополнительные источники света;
- приготовить комплект гаечных ключей, щуп толщиной 0,15 мм.;
- снять корпус воздушного фильтра и крышку ГБЦ.
Теперь может быть произведена регулировка клапанов 2107.
Выставление зазоров в клапанах с помощью индикатора
- В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
- Появился шум в районе головки блока цилиндров;
- В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
- Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
- Неоправданное увеличение расхода топлива.
Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.
При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:
- так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
- совмещаем метки распредвала для настройки 8-го и 6-го клапана;
- на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
- если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
- с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.
Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:
- допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
- ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
- при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
- добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
- отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.
После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.
Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.
