Дифференциал (на английском differential) — это механизм в системе привода автомобиля, который отвечает за вращение колес одной оси с разными скоростями, что необходимо при прохождении поворотов.
фотогалерея:
Зачем нужен дифференциал
Дифференциал в автомобиле применяется в трех случаях.
Благодаря своей конструкции, он передает крутящий момент двигателя так, что колеса могут крутиться с разной скоростью. Это нужно при входе автомобиля в поворот, ведь “внешнее” колесо движется по более широкой траектории чем “внутреннее”, а соответственно колеса будут двигаться с разной скоростью. Если бы не было такого механизма, то внутреннее колесо буксовало бы.
Вторая функция дифференциала — передача крутящего момента на полуоси под углом 90 градусов. Это необходимо, когда мотор установлен не на одной стороне с ведущей осью (например, мотор спереди, а привод задний).
Третья функция дифференциала — это распределение крутящего момента и работа в системах полного привода и антипробуксовочной системы Traction control system (TCS).
Что такое дифференциал и для чего он нужен?
Дифференциал – это механизм, отвечающий за распределение момента вращения и угловых скоростей от главной передачи на колёса автомобиля (или на оси, если говорить про межосевой дифференциал). Зачем это нужно? Затем, чтобы дать возможность транспорту нормально поворачивать, не нарушая равномерного сцепления с дорогой каждого колеса.
Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги…
Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.
Где находится дифференциал?

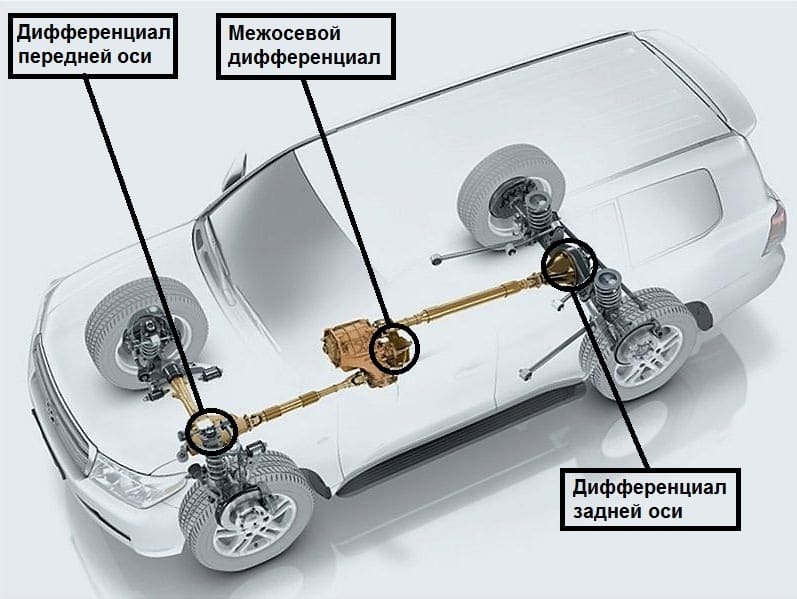

Расположение дифференциалов
Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.
Читайте также:
- В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
- В заднеприводных моделях установлен в заднем мосту на ведущей оси.
- В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
- А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.
Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.
Как работает дифференциал
Внутри корпуса дифференциала используется принцип планетарной передачи. На корпусе (чашке) дифференциала неподвижно закреплена ведомая шестерня, которая получает крутящий момент от шестерни главной передачи. Внутри корпуса есть оси, на которых установлены шестерни-сателлиты. Они и передают мощность на шестерни полуосей колес.
При прямолинейном движении шестерни-сателлиты не вращаются и передают крутящий момент в равной мере на обе полуоси. Но в повороте, когда внутреннее колесо встречает большее сопротивление и замедляется, его полуось тоже начинает вращаться медленнее. В таком случае сателлиты начинают вращаться и крутящий момент перераспределяется пропорционально на вторую полуось, которая начинает двигаться быстрее. Таким образом колеса вращаются с разной скоростью.
Еще один режим работы дифференциала — пробуксовка одного из колес (например, при движении по обледенелой поверхности). Принцип работы дифференциала такой, что он будет отправлять весь крутящий момент на то колесо, которое вращается легче. Возникает парадоксальная ситуация — вся мощность отправляется на колесо, которое пробуксовывает, а второе колесо почти не вращается. Чтобы выйти из ситуации нужна блокировка дифференциала. Инженеры придумали несколько вариантов как это можно сделать, поэтому появились различные виды дифференциалов.
Конструкция, принцип работы дифференциала
Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:
- корпус, он же — чашка (выполняет роль ведущего элемента);
- сателлиты;
- ведомые шестеренки;
Видео: Как работает дифференциал / How Differential Steering Works (на русском)
Эта конструкция может использовать разные виды зубчатых передач:
- Цилиндрические.
- Конические.
- Червячные;
Видео: Дифференциал, обзор конструкции, принцип действия
Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения. Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.
-
Читайте также:
Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).
Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.
Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.
Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.
При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.
В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.
Виды дифференциалов
Дифференциалы отличают по месту установки, виду зубчатой передачи и по принципу блокировки.
По месту установки
По расположению их делят на межколесные и межосевые. Межколесные устанавливаются в картере моста автомобиля и перераспределяют крутящий момент между полуосями колес. Межосевые устанавливаются в раздаточной коробке и перераспределяют крутящий момент между осями полноприводного автомобиля.
По виду зубчатой передачи
По типу конструкции и виду зубчатой передачи отличают конические, цилиндрические и червячные дифференциалы. Конические более распространены как межколесные дифференциалы, цилиндрические — как межосевые, а червячные более универсальные и используются во всех конструкциях.
-
Читайте также:
По принципу блокировки
Дифференциалы могут блокироваться принудительно или автоматически. С полной принудительной блокировкой используются на внедорожниках и блокируются по команде водителя причем только во время полной остановки автомобиля. Блокирование происходит с помощью кулачковой муфты, которая может иметь разные типы привода (механический, электронный, гидравлический, пневматический).
Это помогает преодолеть особенно сложные участки покрытия. Но при выезде на покрытие с нормальным сцепление такую блокировку нужно отключать, иначе можно вывести из строя систему привода!
Дифференциалы с автоматической блокировкой называют еще самоблокирующимися и они могут иметь 4 вида конструкции.
Дисковый самоблокирующийся дифференциал
К обычной конструкции дифференциала добавлены пакеты фрикционных дисков. Одни закреплены на корпусе дифференциала, другие — на полуоси. Когда одна из полуосей начинает вращаться быстрее, это вращение замедляется силой трения между пакетами дисков. Прижимная сила фрикционов может быть как постоянной, так и регулируемой.
Червячный самоблокирующийся дифференциал
Такой тип дифференциалов блокируется благодаря свойству червячных передач заклинивать при достижении сильной разницы крутящих моментов. При этом блокировка всегда будет частичной. За такими дифференциалами закрепились названия компаний, которые их создали и выпускают — Torsen (сокращенно от Torque sensitive — чувствительные к крутящему моменту) и Quaife. Плюсы этой конструкции — в простоте и отсутствии электроники. Минусы — в дороговизне, сложности ремонта и обслуживании.
Электронно блокирующийся дифференциал
Электронная блокировка дифференциала применяется в антипробуксовочных система TCS (Traction Control System). В таком случае колесо, которое слишком быстро вращается, просто замедляется с помощью деталей тормозной системы. В результате часть крутящего момента перераспределяется на колесо с лучшим сцеплением.
Вискомуфта или вязкостная муфта
Такой дифференциал использует свойства жидкости. В конструкции используются дополнительные перфорированные диски, закрепленные на дифференциале и полуосях, но находящиеся в герметичном корпусе с силиконовой жидкостью. Когда полуось начинает вращаться с отличной скоростью, ее диски начинают перемешивать силиконовую жидкость и она становится гуще, блокируя дифференциал. Сейчас такие варианты используются редко, потому что они слишком большие, перегреваются и реагируют с опозданием.
Основные типы дифференциалов
По месту расположения дифференциалы подразделяют на:
- межколесные (распределяющие вращающий момент между ведущими колесами одной оси)
- межосевые (распределяющие момент между главными передачами двух ведущих мостов)
- центральные (распределяющие момент между группой ведущих мостов)
По соотношению вращающих моментов на ведомых валах дифференциалы могут быть:
-
Читайте также:
- симметричными (моменты на ведомых валах всегда равны между собой)
- несимметричные (отношение моментов на ведомых валах не равно единице)
Различают также дифференциалы:
- неблокируемые
- блокируемые принудительно
- самоблокирующиеся
По конструкции дифференциалы подразделяют на:
- конические
- цилиндрические
- кулачковые
- червячные
В некоторых случаях вместо дифференциалов устанавливают механизмы типа муфт свободного хода.
В настоящее время на колесных ТС наиболее широкое распространение получили конические симметричные неблокируемые дифференциалы.
Неисправности дифференциала
Износ внутренних компонентов дифференциала
Проблема в дифференциале может быть только одна — износ металлических компонентов конструкции. В целом ломаться там нечему — это одна из самых надежных конструкций в автомобиле и при должном обслуживании он может отслужить без проблем всю жизнь автомобиля. Все неисправности дифференциала могут возникать только при ненадлежащем обслуживании и эксплуатации автомобиля.
Причины проблем с дифференциалом
- Недостаточное количество смазки внутри узла из-за течей масла через некачественные или изношенные сальники и прокладки.
- Масло внутри дифференциала давно не менялось и не выполняет качественно задачу смазывания трущихся деталей.
- Естественный износ со временем при очень больших пробегах.
- Работа в очень тяжелых условиях, при постоянном использовании дифференциала, что приводит к его перегреву.
Признаки проблем с дифференциалом
О том, что в дифференциале что-то не так говорят следующие факторы:
- наличие подтеков смазывающих материалов;
- сильный шум со стороны дифференциала;
- стуки и удары в дифференциале во время движения автомобиля.
Четвертый, последний признак — результат игнорирования первых трех. Сначала в дифференциале начинает подтекать масло, потом начинает что-то шуметь и стучать и если не обращать на это внимание, мост может заклинить.
Проверка дифференциала
Есть один метод проверки дифференциала, который поможет определить действительно ли проблема в нем, если у вас есть сомнения. Для этого понадобится помощник и возможность вывесить ось автомобиля, чтобы свободно крутить колеса. При нейтральном положении выбора передач начинайте крутить колесо в одну сторону и попросите помощника держать свое колесо на месте или крутить его в другую сторону от вашего. Если это происходит без шумов и стуков — значит проблема не в дифференциале.
Блокировка дифференциала и система курсовой устойчивости

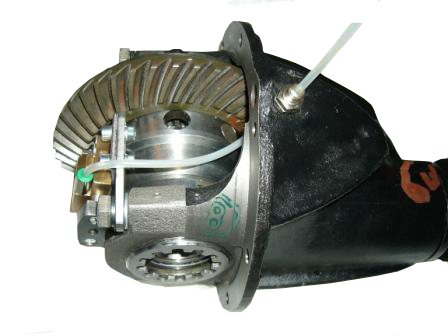

Принудительная блокировка дифференциала с гидравлическим приводом
Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.
Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.
Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).
Хорошо себя зарекомендовали самоблокирующиеся дифференциалы, распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.
Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.
Обслуживание дифференциала
В дифференциале все процедуры обслуживания заключаются лишь в замене трансмиссионного масла внутри узла. Регламент замены зависит исключительно от используемого в вашем автомобиле механизма дифференциала и типа смазочной жидкости. Периодичность замены масла в дифференциале указан в руководстве по эксплуатации автомобиля. Среднее значение — около 50 000 километров, но у некоторых автомобилей это нужно делать существенно чаще.
Для чего нужен дифференциал в автомобиле
Узел выполняет 2 задачи:
- расщепляет один поток энергии на два разных;
- обеспечивает вращение ведущих колес транспортного средства с разной частотой.
С первым пунктом все понятно: источник вращения в транспортном средстве один, ведущих колес два (в случае с вездеходами или полноприводными автомобилями даже больше). Зачем же нужна разная скорость вращения? Это необходимо в первую очередь на поворотах. Если бы при их выполнении колеса вращались одинаково, машина попросту опрокинулась бы. Дифференциал разрывает жесткую связь между двумя частями ведущей оси и тем самым:
- повышает КПД авто;
- снижает расход топлива;
- предотвращает явление паразитной циркуляции мощности, которое возникает, если частота вращения колес не согласована;
- делает более надежным сцепление ведущих колес и дорожного покрытия.
Иными словами, узел обеспечивает разное вращение двух элементов или разделяет 1 поток вращения на 2 и более. Отсюда и его название – слово «differentia» в переводе с латинского языка означает «разница».
Подбор и покупка дифференциала
Купить дифференциал можно как целый в сборе, так и отдельные его компоненты. При мелких повреждениях деталей дифференциала проблему можно исправить обработкой наждачной бумагой, но при сильном износе или повреждениях — детали подлежат замене.
Стоимость серьезно отличается в зависимости от машины. Дифференциалы на ВАЗ в сборе стоят в среднем от 4000 рублей. Замена дифференциалов на неродные для тюнинга автомобиля или улучшения его внедорожных свойств может обойтись вам от $1000 и больше.
Связанные термины
- Полуось (приводной вал)
- Карданный вал (кардан)
- Задний мост
Плюсы и минусы заваренного редуктора на бездорожье
В статье про трицикл из мотоцикла Урал я говорил, что дифференциал в жигулевском мосту заварен. Но позже туда был установлен обычный дифференциал. Разница почувствовалась сразу.
Перевернутый жигулевский мост на трицикле
Итак, перечислим основные достоинства заваренного дифференциала на бездорожье:
- Проходимость. Что есть, то есть. Из-за отсутствия распределения крутящего момента проходимость заметно повышается. Снижается вероятность пробуксовки колеса из-за недостаточного сцепления с поверхностью, что само по себе уже ухудшает это сцепление. Подробнее про этот эффект (трение покоя и скольжения) в статье по типам полного привода (ссылка в конце этой статьи).
- Прямолинейность движения. С заблокированным редуктором трицикл стремится ехать прямо в любых условиях, что иногда оказывается полезно. Можно, например, тормозить поворотом руля. Но этот эффект скорее мешает, чем помогает. Подробнее чуть ниже.
На этом достоинства «электродуговой» блокировки моста заканчиваются, а недостатков у нее не меньше.
- Управляемость. Точнее ее отсутствие. Из-за того, что оба задних колеса постоянно вращаются с одинаковой угловой скоростью трицикл поворачивает неохотно. Особенно это мешает при резких поворотах и разворотах. Сложнее точно держать траекторию движения, а если попал в глубокую колею, то выехать из нее почти невозможно.
- Тяжелое управление. Вытекает из предыдущего пункта. Особенно проявляется при продолжительных поперечных кренах, когда руки просто «затекают» от постоянного напряжения на руле.
- Нагрузка на конструкцию. Особенно страдает подвеска, как передняя, так и задняя. Пару раз отрывало тяги заднего поста, крепление задних амортизаторов, треснула рама в районе рулевой колонки. С обычным редуктором ничего подобного не наблюдалось, даже при жесткой эксплуатации.
- Возможно малый срок службы заваренного дифференциала. На Урале ввиду относительно малой мощности двигателя (около 35 л.с. против 75 л.с. у жигулевского) заваренный мост исправно служил более двух лет без каких-либо проблем. Но при использовании «электродуговой» блокировки на автомобиле, да еще и по асфальту, думаю мост долго не протянет.
Вывод
Заметного ухудшения проходимости после установки на трицикл обычного дифференциала не наблюдалось. Даже на скользкой поверхности «гребут» обычно два колеса. Только если сцепление с поверхностью у колес заметно различается, тогда блокировки действительно не хватает. Зато управляемость заметно улучшилась, что позволило виртуозно маневрировать в сложных ситуациях. А это, как я считаю, гораздо важнее. Конечно, блокировка бы не помешала, но только автоматическая или подключаемая вручную. Но не постоянная.
Еще нужно учесть, что перечисленные плюсы и минусы заваренного моста ярко проявляются при использовании его на трицикле. Т.е. если, скажем поставить заваренный мост на автомобиль, у которого база гораздо больше, то управляемость ухудшится не так сильно. А если он еще и полноприводный, то этот эффект будет еще менее заметен. Но лучше все таки потратиться на самоблоки или принудительные блокировки, если речь идет об автомобиле, который будет использоваться не только для бездорожья, но и для повседневных поездок по городу.
avtoexperts.ru
Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.

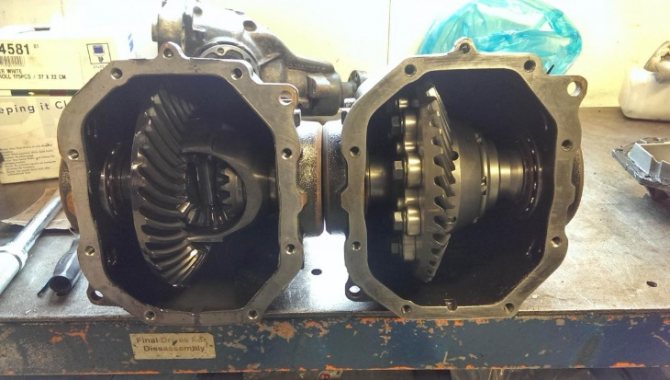

На фото самоблокирующиеся дифференциалы
История создания и назначение дифференциала
На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.
Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.
Фердинанд Порше
Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.
В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.
Устройство дифференциала
Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.

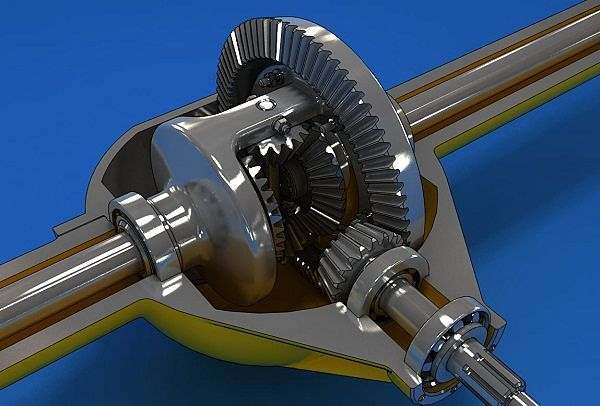

Устройство дифференциала.
