Особенности подключения и применения выключателя массы аккумуляторной батареи

Выключатели массы АКБ получили достаточно широкое распространение ещё около 40 лет назад. Их устанавливали на советские и импортные автомобили.

Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.

В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.

Что это такое

Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.

Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.

Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.

Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):

• отключает питание бортовой сети, когда машина находится длительное время на стоянке;
• если под капотом стоит пара АКБ, одну из батарей (в основном резервную) можно отключить;
• играет роль простого противоугонного оборудования.

Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.

Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.

Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.

Но представьте, что за 24 часа таким образом можно терять по 5 Ач, за 10 дней уже будет 50 Ач. А у многих батарей такие рабочие параметры.

Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.

Выключатель массы поможет решить такую проблему.

Дистанционный выключатель массы в Шевроле Нива. Нива Тюнинг

Как улучшить надежность контакта

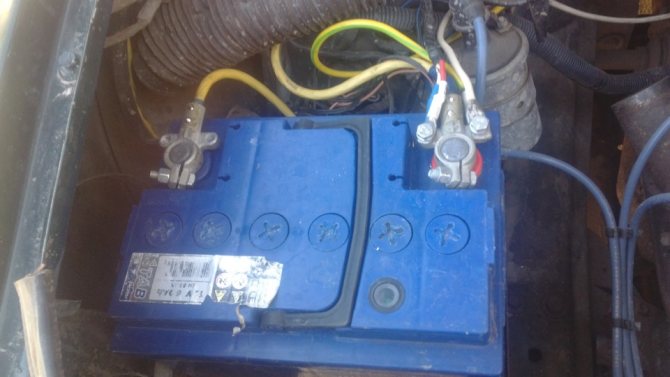

Чтобы обеспечить хорошее соединение проводов заземления с кузовом, необходимо время от времени проводить профилактику. Процесс достаточно прост, главной проблемой является расположение креплений – приходится снимать обшивки или даже мешающие детали, чтобы добраться до нужного места. Нередко это бывает с массой панели приборов. Рекомендуется соблюдать простую инструкцию:

Установка выключателя массы на автомобиль

1. Заглушить машину и снять минусовую клемму с аккумулятора. Всегда делать так при работе с электрическим оборудованием.
2. Обеспечить доступ к месту крепления. После этого внимательно осмотреть его, чтобы оценить состояние гайки или болта, а также наличие коррозии на кузове, которая может ухудшить контакт. Очень часто соединение после сборки на заводе просто закрашивается и снаружи невозможно нормально проверить его состояние. Его нужно обязательно раскрутить.
3. Гайку и место контакта на кузове хорошо зачистить, если на поверхность есть коррозия. При сильном повреждении лучше заменить крепеж. Когда место установки массы на кузове ржавое, есть смысл поискать точку для крепления рядом.

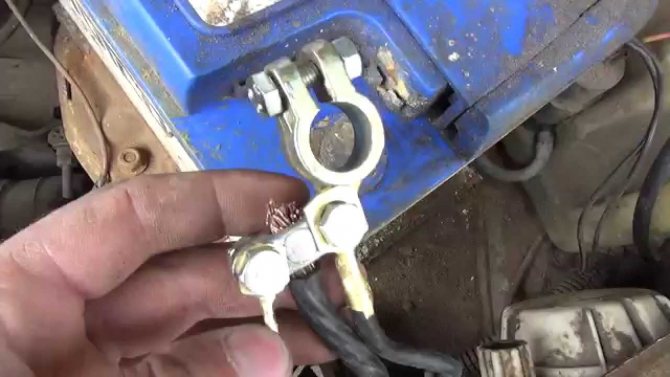

4. Клемму очистить от окисления: хорошо подойдет мелкая наждачная бумага. После этого обработать специальным составом для очистки контактов, обычно он продается в виде спрея. Когда его нет, можно воспользоваться WD-40 или его аналогами, главное – после нанесения дождаться полного высыхания поверхности.
5. Если зубчатая гайка в плохом состоянии, ее следует заменить. Этот элемент подкладывают именно для улучшения контакта, выбрасывать его не стоит.
6. Все зачищенные поверхности обработать медной смазкой или специальным средством для улучшения контакта и защиты от коррозии. После этого собрать все обратно, закрутить болт или гайку с хорошим, но не излишним усилием, чтобы не повредить резьбу.

Совет! Вместо обычной гайки или болта лучше купить такой же вариант из нержавеющей стали. Он не повреждается коррозией, а значит, намного надежнее.

По возможности нужно защитить место присоединения массы от влаги и других неблагоприятных воздействий. Лучше всего проверять все доступные соединения хотя бы раз в год. Достаточно просто раскрутить и проверить состояние, а при необходимости зачистить и обновить смазку, чтобы металл не ржавел.

Разновидности

Существует несколько вариантов используемых выключателей массы.

Они бывают:

• тиристорными;
• ручными;

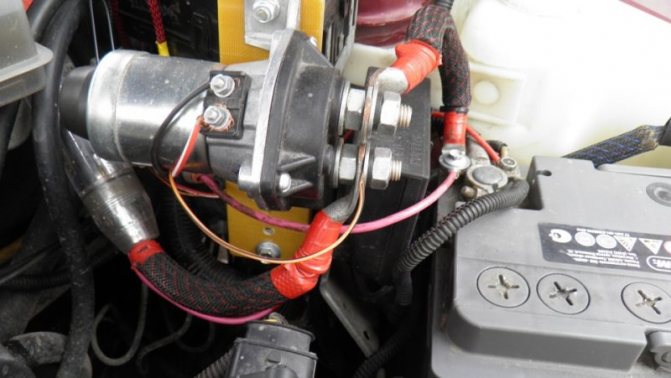

• дистанционными электромеханическими (на основе реле).

Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.

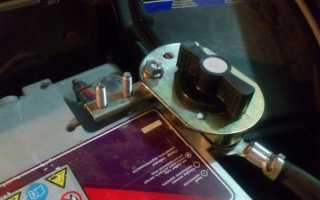

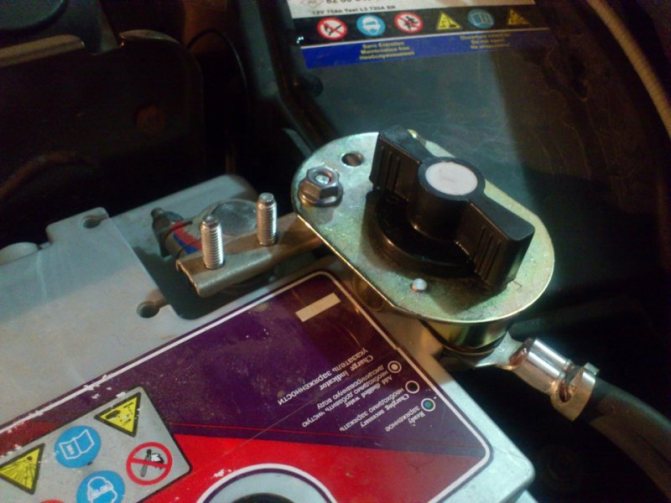

Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.

Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.

Делаем своими руками

Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.

Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.

Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.

Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.

• Тринистор будет применяться в роли электрореле, срабатывание которого происходит при появлении импульса на управляющем электроде.
• В скрытом месте, которое выбирает сам автомобилист, устанавливается кнопка управления. При замыкании контактов на кнопке будет возникать импульс.
• Поступая на тринистор, импульс способствует отпиранию, сопротивление резко меняется в сторону уменьшения, по сети проходит ток высокого напряжения.
• Тринистор позволяет току проходить только в направлении от аккумулятора до бортовой электросети.
• Чтобы АКБ могла подзаряжаться от генератора, параллельно с тринистром подключается диод.
• Крепление детали осуществляется с использованием уголка на основе дюрали.
• На одной полке делаются отверстия для крепления полупроводников.
• На второй нужно просверлить отверстия под крепежный элемент, который будет использоваться для крепления устройства к кузову.
• В качестве проводки применяется монтажный многожильный провод.

Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.

Монтажная схема выключателя массы

Тиристор и диод закреплены на дюралевой пластинке размерами 100х50х3 мм. Можно использовать уголок из того же металла шириной полок 50х50 мм.

В пластине необходимо просверлить два отверстия диаметрами 21 мм и 6,2 мм, они необходимы для закрепления тиристора и диода. В просверленные отверстия вставляются резьбовой частью, в большее отверстие тиристор, а в меньшее диод.

Разметки перед сверлением отверстий необходимо рассчитать так, чтобы полупроводниковые приборы не находились слишком близко друг от друга.

Дюралевая пластина является и еще общим проводником, поскольку соединяет анод тиристора и катод диода. (Смотрите принципиальную электрическую схему).

Тиристор и диод закрепляют в отверстиях гайками, предварительно подложив шайбы, но затягивать их сильно пока не надо.

Теперь необходимо многожильным изолированным проводом посредством пайки соединить катод тиристора Т- 160 и анод диода Д 245. При пайке желательно использовать теплоотвод, для того чтобы электронные приборы от перегрева не вышли из строя.

К катоду тиристора также необходимо подпаять многожильный кабель, который через клемму будет подсоединяться к минусу аккумуляторной батареи.

К управляющему электроду тиристора подпаять один провод идущий от микропереключателя, второй провод от микропереключателя должен быть соединен с кузовом автомобиля, т.е. с «массой».

Когда все соединения сделаны, необходимо затянуть гайки тиристора и диода.

Все соединения мы сделали, теперь разберемся, как работает собранный нами электронный выключатель массы.

Исходное состояние: минусовой провод аккумуляторной батареи отключен от «массы».

В связи с тем, что через тиристор ток течет в одном направлении и в таком случае аккумуляторная батарея не будет подзаряжаться от автомобильного генератора. Чтобы устранить этот недостаток в схему введен диод средней мощности Д245, который подсоединен в обратной полярности по отношению к тиристору.

Если мы отключим микропереключатель, напряжение не будет поступать на управляющий электрод, тиристор закроется, т.е. увеличится его сопротивлению и «масса» будет выключена.

Электронное устройство желательно поместить в подходящую коробочку и закрепить под капотом автомобиля в удобном месте.

Микропереключатель установить в салоне автомобиля в потайном месте. Провод идущий от микропереключателя к управляющему электроду тиристора провести через какое либо технологическое отверстие в моторном отсеке.

Описанный электронный выключатель массы обладает еще и другим качеством. Он может быть использован как противоугонное устройство.

Источник

Процесс установки

Разобравшись с тем, как отключить массу автомобильного аккумулятора, следует обсудить вопрос монтажа системы.

Есть несколько последовательных шагов, позволяющих разобраться с тем, как установить систему, которая отключает массу, на свой аккумулятор.

Подобранный для сборки и установки своими руками выключатель батареи автомобиля монтируется по такому алгоритму:

• С выводом катода тринистора соединяется накидная клемма от АКБ. Конструкция собирается и помещается в соответствующий корпус из металла.
• Управляющий провод протягивается в салон от подкапотного пространства.
• Чтобы поставить систему и не сверлить в кузове дополнительные отверстия, часто используют держатели от тормозных трубок. Достаточно удалить дно, чтобы получить отверстие для протяжки проводов.
• Тумблер или кнопку, благодаря которой клемма будет размыкаться, устанавливается на рулевую колонку. Либо выбирайте другое подходящее вам место.
• Затем к одному выводу тиристора подключается провод, идущий на массу, а с другим соединяется управляющий провод.

Если планируется использовать выключатель в качестве дополнительного противоугонного средства, выбирайте диод высокой мощности.

Возьмите омметр, чтобы сделать замеры внутреннего сопротивления диода в его открытом состоянии. Следите за тем, чтобы напряжение не опускалось ниже 0,5-0,6 В. В противном случае аккумулятор не сможет заряжаться.

В итоге АКБ при необходимости размыкается, не требуется открывать капот и скидывать массу. Простая установка кнопки и пары элементов обеспечат быстрое и удобное выключение.

Ход работы

Итак, вы приобрели выключатель массы на автомобиль ВАЗ. Теперь дело за малым – процесс подключения. Для этого готовится рабочее место и необходимый инструмент:

• ключи;
• плоскогубцы;
• отвёртки;
• щётки;
• щупы.

Этап 1

Отсоединение клеммы от массы аккумулятора. Это предотвратит короткое замыкание, которое может спровоцировать не только перегорание электрики автомобиля, но даже удар током. Провести операцию несложно, так как провод клеммы выкрашивается в чёрный цвет и помечается знаком минус.

Этап 2

Отсоединение от положительного вывода аккумулятора. Провод этой клеммы красный и помечен знаком «+».

Отсоединение осуществляется аккуратно. При этом проверяется уровень электролитной жидкости аккумулятора и щёткой чистятся его выводы – как положительный, так и отрицательный. Клемма «массы» сохраняется – она понадобится, когда автомобиль вернётся к активной эксплуатации.

Этап 3

Работа непосредственно с выключателем. Этот узел ключом соответствующего размера подсоединяется к отрицательному выводу аккумулятора. После затягивания нужно обязательно убедиться в надёжности крепления. Клемма проводки, в свою очередь, соединяется с положительным выводом аккумулятора, а выключатель – с проводом массы.

Этап 4

После того как система собрана, проводится её испытание. Делается это при отключенном выключателе массы (в противном случае перегорят предохранители). После того, как вы убедитесь в том, что система работает нормально, можно включать ВМ.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

• При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
• Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
• Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
• При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
• На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
• Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
• Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
• Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Видео

В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.

Советы и рекомендации, как выбрать массу для автомобиля.

Выбираем выключатель массы для своего авто (с вскрытием)

В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.

Выключатель массы, зачем нужен,советы по выбору,установка камазовского на мерседес.

А это для тех, кто хочет полностью делать своими руками.

Способов создать выключатель массы несколько. Кто покупал кнопки массы или делал сам, пишите в комментариях.
