Как проверить датчик расхода воздуха

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

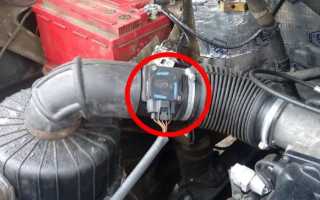

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Здесь всё, что вы не знали и боялись спросить о датчике массового расхода воздуха (ДМРВ)!

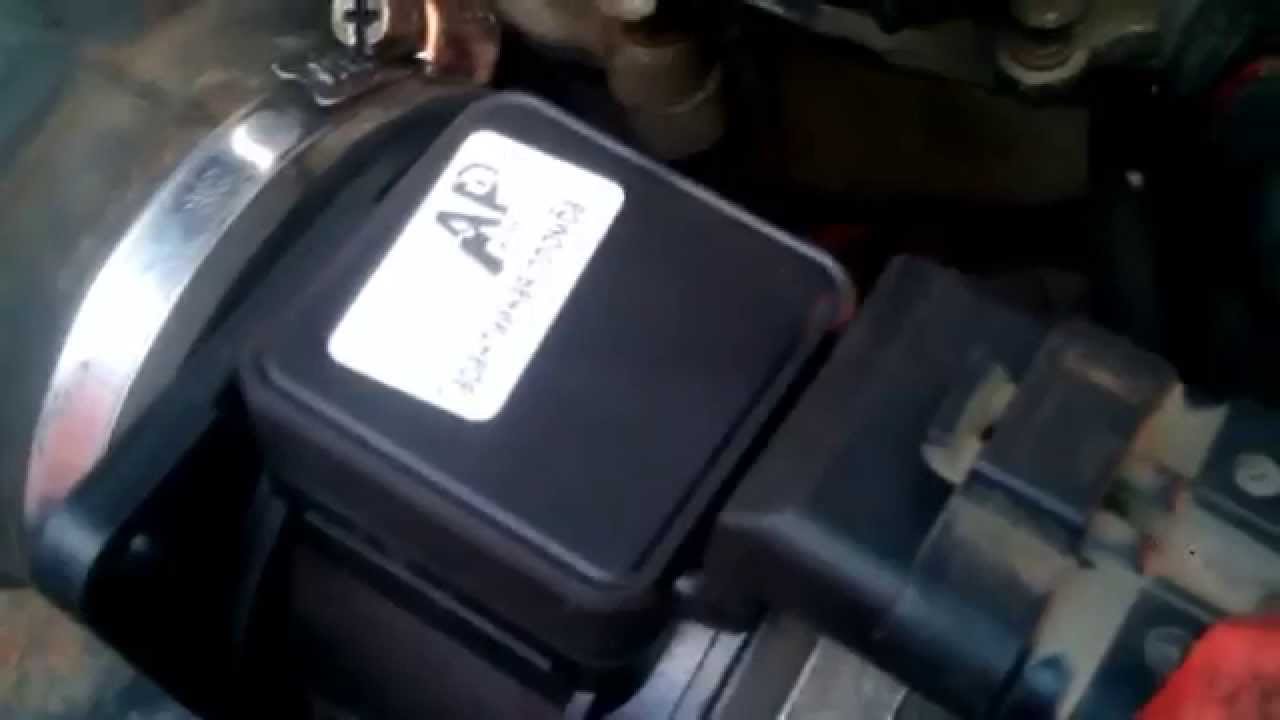

Что делать если в дороге отказал ДМРВ?

Проверяем исправность датчика ДМРВ при помощи мультиметра

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

1. Снимите провод с минусовой клеммы АКБ.
2. Отсоедините разъем.
3. Выкрутите болты.
4. Открутите хомуты.
5. Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
• Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
• Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

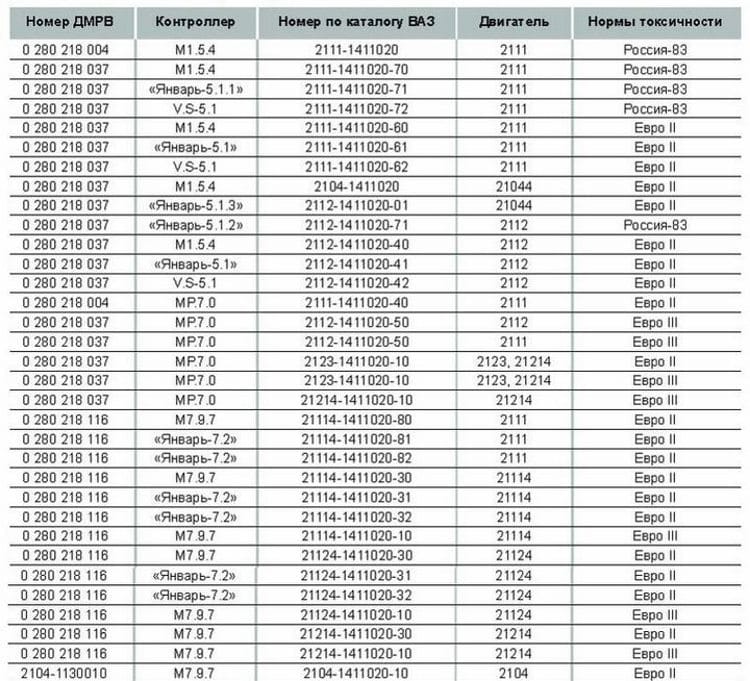

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка с помощью сканера

Методика проверки:

Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор). Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

K-Line 409/1; Сканматик; ELM (ЕЛМ) 327; OP-COM.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)
Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

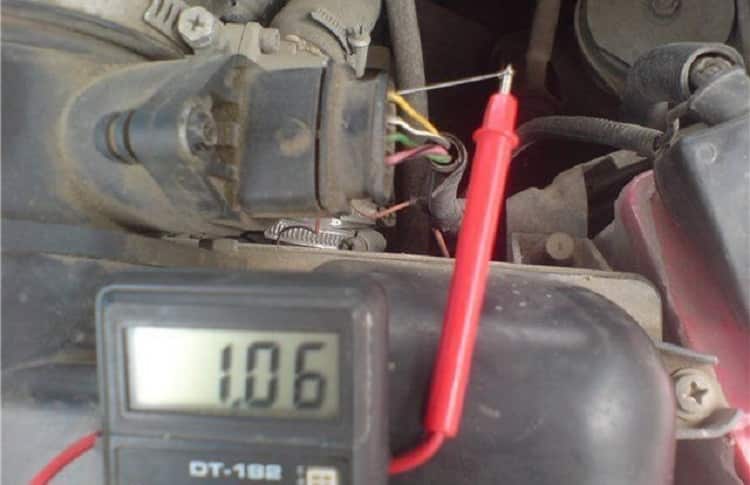

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В — прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

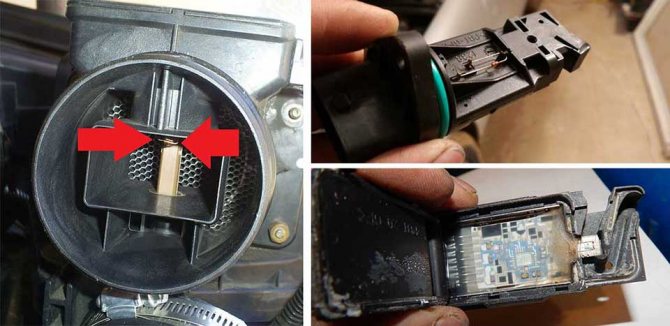

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Возможные неисправности датчика

Как мы уже сообщили, ДМРВ на ВАЗ необходим для нормального функционирования силового агрегата. Если в работе регулятора возникли неисправности, они в любом случае отразятся на работе двигателя, при этом водитель сразу же почувствует это. В среднем на холостых оборотах показатель расхода воздуха составляет около 8-10 кг/час, в то время как при работе мотора этот показатель увеличивается примерно до 30 кг/час (если количество оборотов составляет 3 тысячи). В данном случае оптимальное соотношение топлива и воздуха в горючей смеси будет составлять 1:15.

ДМРВ Bosch для авто

Какие симптомы характерны для вышедшего из строя регулятора:

1. В работе силового агрегата начнутся проблемы — обороты двигателя могут увеличиться или уменьшиться, это происходит произвольно.
2. В целом динамика разгона ухудшится — появятся провалы, машина может заглохнуть даже при езде с горы.
3. Увеличится расход горючего, что обусловлено неверным соотношением горючего и воздуха в топливовоздушной смеси.
4. Мотор может глохнуть при переключении передач, его мощность в целом будет более низкой.
5. Появятся проблемы в запуске силового агрегата на горячую.
6. На приборной панели может появиться индикатор Check.

Следует отметить, что индикатора Check Engine на контрольном щитке может и не быть, это обычно обусловлено тем, что регулятор в принципе не работает. В том случае, если ваша машина оснащена бортовым компьютером, на его дисплее может появиться сообщение «Недостаточный уровень сигнала ДМРВ».

Так или иначе, проверка ДМРВ должна осуществляться с учетом того, какими неисправностями могла быть вызвана поломка:

• плохо закреплены разъемы с контактами на устройстве;
• в электроцепи произошел обрыв;
• окисление контактов на колодке;
• вышел из строя чувствительный компонент;
• произошел обрыв внутри цепи устройства.

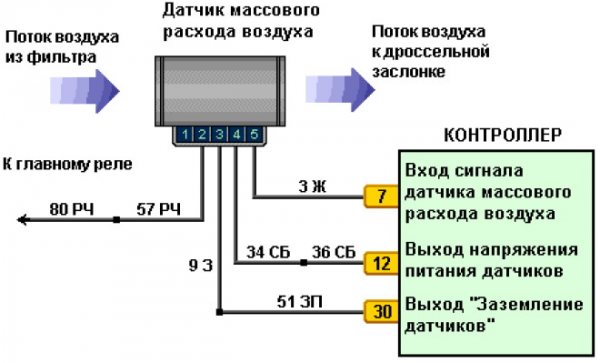

Схема функционирования устройства
Вне зависимости от симптомов, поставить диагноз о работоспособности датчика ДМРВ можно будет только после проверки.

Проверка с помощью мототестера (осциллографом)

Как правило, такая проверка выполняется на специализированных автосервисах так как требует подготовки.

Мототестер подключается к датчику и запускается двигатель. Подключение происходит или напрямую или через специальные переходники (у каждой марки авто разъемы могут быть разные). Все данные выводятся на ноутбук.

Параметры, которые проверяются (могут отличаться на разных моделях авто):

Время переходного сигнального напряжения, с момента, когда оно подалось после включения зажигания и до момента, когда, стабилизируясь переходит в норму. К примеру, показатель около 1 мс считается нормой, а 6 мс нет.

Расход воздуха на разных режимах работы двигателя. На холостом ходу это от 3 до 5 грамм в секунду. Опорное напряжение датчика – 5V.

Проверка с помощью Вася Диагност

Вася Диагност — это копия программно-аппаратного сканера VCDS разработанного американской компанией Ross-Tech только с русификацией. Продается в странах постсоветского пространства и пользуется популярностью не только у профессиональных диагностов, но и у обычных автовладельцев.

Не будем описывать возможности адаптера, это требует отдельного рассмотрения.

Чтобы выполнить диагностику ДМРВ должны быть выдержаны определенные условия:

1. Мотор должен быть прогрет до 80 градусов.
2. Отключены все потребители (климат-контроль, печка, кондиционер, обогрев задних стекол и другие).

Порядок проверки:

1. Установите на ноутбук одноименную программу.
2. Подключите адаптер к диагностическому порту.
3. Найдите и перейдите в раздел «Выбор блока управления».
4. Перейдите в раздел «01 – Электроника двигателя».
5. Зайдите в «Коды неисправностей» и посмотрите какие ошибки там отображены.
6. Вернитесь назад.
7. Зайдите в «Настраиваемые группы».
8. Выберите актуальное значение 213, и 211, 212 по паспорту.
9. Сравните показания и при их несовпадении замените датчик.
