Как правильно устанавливать метки ГРМ

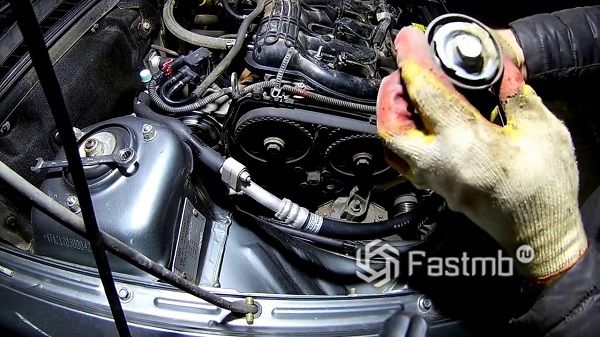

Когда требуется замена ремня ГРМ

Замена ремня ГРМ строго регламентируется и описывается в «Инструкции по ремонту и эксплуатации» для конкретной марки и модификации автомобиля. На практике в зависимости от марки машины и режима эксплуатации ГРМный ремень может надежно выполнять свои функции 50 – 100 тысяч км пробега, после чего он нуждается в замене (желательно, вместе с одним или несколькими роликами, в зависимости от модификации двигателя).

Иногда одновременно с заменой ремня может потребоваться и замена помпы охлаждения.

Однако некоторые производители устанавливают для ремня ГРМ явно неадекватный срок эксплуатации. Например, на некоторых российских «Ладах», эксплуатирующихся в достаточно непростых российских условиях, менять ремень рекомендуется после 180 тысяч км пробега, что выглядит довольно странно. В то же время на автомобилях марки «Рено» ремни даже самого высокого качества от лучших мировых производителей рассчитаны на 60 000 км пробега по России, и на 120 000 км пробега по Европе.

Замена ремня ГРМ должна проводиться не только согласно регламенту ТО, рекомендациям производителя или когда он порвется, но и при появлении признаков неисправности или в следующих случаях:

• Большой возраст ремня ГРМ (более 5 лет, даже если он не эксплуатировался).
• Трещины, протертости и «распушение».
• Разрушение зубьев ремня.
• Разгерметизация и протекания в корпусе ГРМ (масло с охлаждающей жидкостью разрушают резиновую основу ремня).
• При изношенном ремне двигатель может запускаться и работать неуверенно.
• Износ ремня может стать причиной сбоя зажигания, после чего двигатель начинает как бы детонировать и шумно работать, а из выхлопной трубы начинает выходить черный дым.

Важно! Несвоевременная замена ремня ГРМ может привести к деформации клапанов, поломке распредвала, загибу шатунов и поршневых юбок.

Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115

Натяжение ремня грм.

Пошаговая, самостоятельная замена ремня ГРМ

Процесс замены индивидуален для каждой модели авто, но есть определенный алгоритм работ, характерный для всех автомобилей. Наглядно показан на рисунку ниже.

Пошаговая замена ремня ГРМ

Итак, всё готово, можно начинать. Пример показан на16-клапанных моделях ВАЗ 2110, 2111, 2112.

1. Сначала придется снять ремень генератора, который мешает доступу к ГРМ.

   Ослабить крепление генератора и снять ремень

2. Дополнительные агрегаты, которые мешают дальнейшей работе, нужно демонтировать или сдвинуть, предварительно ослабив крепления. Это касается, например, адсорбера, который может препятствовать снятию ремня.

   Снять адсорбер

3. Дальше демонтировать защитные крышки и кожухи, закрывающие механизм ГРМ. Их количество зависит от модели автомобиля: где-то всё ограничится одним кожухом, где-то придется снимать десяток отдельных элементов, чтобы добраться до самого ремня. Чем сложней конструкция, тем больше придется делать снимков, чтобы потом не остались лишние детали. В данном случае все предельно просто.


   Открутить болты кожуха

4. Далее нужно совместить метки на распредвалах и кожухе. Сделать это можно проворачивая поддомкраченное колесо, предварительно поставих на 5-ю передачу.

   Выставить метки на распредвалах

5. Также проверить метку на коленчатом вале.

   Проверить метку на шестерне коленвала

6. Зафиксировать коленвал и распредвалы. Для этого могут понадобиться рейки или скобы, подготовленные заранее.
7. Ослабить натяжной ролик. Для этого понадобится шестигранный или торцевой ключ, которым ролик сдвигается в сторону, позволяя снять ремень.

   Ослабить натяжной ролик

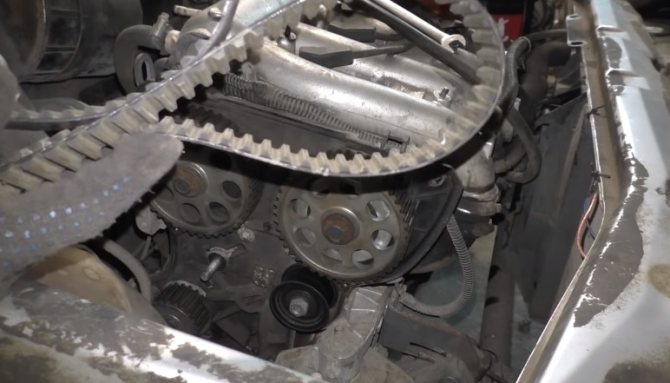

8. Снять ремень ГРМ. После снятие его нужно осмотреть на наличие пятен масла или антифриза. Если пятна есть, нужно найти протечку и устранить ее.


   Снять ремень ГРМ

9. Открутить крепежные болты натяжного и обводного роликов и снять их. Посадочные места осмотреть на предмет масляных загрязнений и в случае необходимости очистить. Установить новые ролики.
10. Заменить остальные элементы, которые входят в комплект ремня ГРМ: виброгаситель, кронштейны для крепления роликов, крепежные болты. Если помпа в плачевном состоянии, ее тоже придется заменить (изношенная помпа начинает вибрировать, что вредит ремню ГРМ. Да и для замены все эти «танцы» придется начинать сначала, так что лучше сделать всё сразу). Еще раз проверить соответствие меток.
11. Установить новый комплект, предварительно отогнув натяжной ролик. В зависимости от модели автомобиля, натяжной ролик нужно будет сдвинуть в сторону или ослабить крепление. Учтите, что новый ремень ГРМ нельзя пачкать в масло, если оно попало на перчатки. Понадобится чистая тряпка или салфетка, которой можно вытереть руки. Далее снова проверяем метки.

    Поставить новый ремень ГРМ и проверить еще раз метки

12. Проверить натяжение ремня. После этого затянуть крепление натяжного ролика.
13. Установить остальные детали в обратной последовательности.

Если все это кажется сложным, то на видео ниже, наглядно показан весь процесс.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Предназначение ремня ГРМ

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал. Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма.

Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке. Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ. Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Советы

• Ремни ГРМ относятся к изнашиваемым деталям. Обычно в качестве планового обслуживания их нужно менять каждые 96 000 километров пробега. Они могут порваться, что вызовет дорогостоящие повреждения интерференционных двигателей из-за столкновения клапанов и поршней вследствие движения вразнобой. Своевременная замена ремня это лучший способ избежать дорогостоящего ремонта.
• Ремень ГРМ призван синхронизировать работу клапанов и поршней. Процесс подобен синхронизации в авиационных пулеметах времен первой мировой войны, когда отсутствие согласованности в работе приведет к тому, что орудие отстрелит винт самолета.
• Новичку рекомендуется приобрести дорогостоящее заводское руководство от производителя для конкретной модели транспортного средства и двигателя, в котором будет меняться ремень. Такие руководства пишутся для механиков-профессионалов, предполагают наличие определенной степени компетенции, содержат очень подробную информацию с указанием значений для натяжителя ремня, моментов затяжки болтов, расположения фиксаторов и т.д.
• Для некоторых транспортных средств может потребоваться специальный инструмент, чтобы добраться до крепежных болтов натяжного устройства, которые скрыты монтажными опорами двигателя, либо для ослабления подпружиненного натяжителя ремня ГРМ. В большинстве двигателей используется подпружиненное натяжное устройство, для работы с которым подходят обычные торцевые и гаечные ключи, но для некоторых нужен внутренний шестигранный ключ.
• Всегда следуйте инструкциям для вашей марки и модели автомобиля, особенно если вы незнакомы с устройством механизма. Несмотря на свою стоимость, заводское руководство с лихвой окупится при первом же ремонте.

Правильный выбор ремня ГРМ

Выбор ремня ГРМ, который является важнейшим элементом двигателя – дело важное и ответственное. Неправильный подбор ремня по техническим параметрам или экономия на качестве может привести к серьезным проблемам и затратам на дорогостоящий ремонт.

При разрыве ремня или критическом стирании его зубьев есть большая вероятность, что поршни ударят по клапанам и погнут их. Поэтому при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

1. Не экономить и не покупать самые дешевые ремни
   (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.
2. Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя.
   Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же. Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.
3. На ощупь ремень должен быть гладким и без шероховатостей
   , а также не должен иметь мелких выбоин и пор. Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
4. Важным свойством ремня ГРМ является его эластичность
   . Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
5. Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии
   . Они должны находиться на тыльной (гладкой) стороне ремня.
6. На рынке автомобильных запчастей продается большое количество подделок
   . Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
7. Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно
   .

Хорошо, кажется, я готов поменять ремень. Что для этого понадобится?

Для начала, нужно приобрести комплект замены ремня ГРМ. Содержимое, разумеется, отличается для разных авто, но обычно в них есть сам ремень и необходимые ролики: направляющие и натяжные. Дополнительно могут содержаться новые болты, а некоторые комплекты идут вместе с помпой.

К примеру, в состав набора для замены ремня ГРМ Шевроле Лачетти (1.8), который предлагает General Motors, входит:

• зубчатый ремень;
• направляющий ролик (справа);
• обводной ролик (слева);
• натяжной ролик.

А в комплекте от фирмы Gates, для замены на автомобилях Пежо и Ситроен с двигателем 1.6 TU5JP4, такой состав:

• водяной насос (помпа);
• натяжной ролик;
• обводной ролик;
• зубчатый ремень.

Располагая нужными каталожными номерами, можно приобрести все необходимое и по отдельности. Обычно так выходит дешевле, примерно, на 500 рублей.

Что нужно для замены ремня ГРМ

Перед началом работ по замене ремня ГРМ следует подготовиться и приготовить следующие инструменты:

• Колесный ключ (баллонник).
• Рожковые, торцевые и накидные ключи. Размеры в зависимости от марки автомобиля и модификации двигателя.
• Может потребоваться шестигранник на 5.
• Ключ, специально предназначенный для ролика натяжения.
• Домкрат.
• Фонарик.

Дополнительно следует учесть рекомендацию автопроизводителей — заменяя ремень ГРМ, также менять и ролики, а по возможности, и водяную помпу. Хотя если помпа отлично вращается и имеет минимальный люфт, то новую можно не покупать, а оставить старую.

Также в некоторых модификациях двигателя может стоять 2 ремня, которые рекомендуется менять оба сразу. Поэтому при подготовке к замене ремня ГРМ нужно быть в курсе, сколько ремней покупать.

Нужно также подготовить саму машину:

• Поставить автомобиль на ровную площадку.
• Вытянуть (поднять) ручной тормоз.
• Подложить под колеса страховочные упоры.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.

Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

1. Снимаем аккумулятор
2. Поддамкрачиваем правое переднее колесо
3. После чего находим распредвал и коленвал
4. Затем на шкиве вала нужно обнаружить риску
5. Находим метку на блоке двигателя
6. Совмещаем две отметки путем проворачивания колеса
7. Вращаем колесо до полного совпадения двух меток

После чего в обратной последовательности собираем всё то, что было изначально снято. Этот способ подойдет в том случае, если ремень ГРМ полностью натянут. Если же совпадение рисок не происходит, придется снимать ремень и выставлять метки отдельно на коленвале и распредвале.

Как натянуть ремень?

Если ремень слетел один раз, нужно просто натянуть его на шкив. Задача эта технически не сложная, но требует определенной сноровки и физической силы. Далее порядок действий — как поставить ремень на место:

• Отключите СМ от электросети. Перекройте воду. Отсоедините шланги — сливной и наливной.
• Поставьте аппарат посередине помещения — чтобы было удобно работать. Поверните машинку задней панелью к себе.
• Слетевший элемент натягивают на шкив двигателя. Вращая его против часовой стрелки, попытайтесь надеть его на барабанное колесо. Лучше делать это вдвоем. Пусть помощник вращает шкив мотора, а вы натягивайте ремешок, действуя обеими руками. Натяжение ремня в ряде моделей выполняется с большим трудом. Если производитель не оснастил аппарат специальной регулировкой натяжения, приходится прилагать силу.
• После завершения установки прокрутите шкив барабана — вращение должно быть тугим.
• Поставьте панель, задвиньте стиралку на место, подключите к сети и прочим коммуникациям. Проверьте работу.

Обратная сборка

Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота. Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.

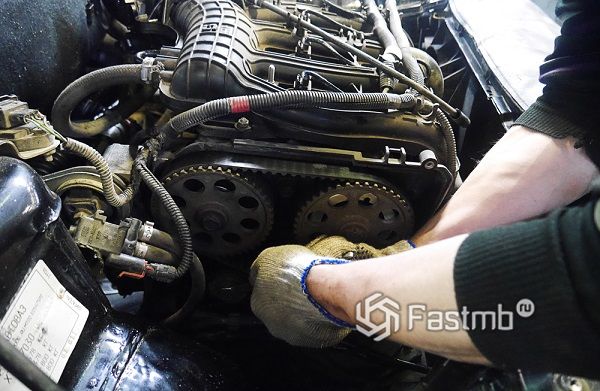

Порядок работ при замене ремня ГРМ

Перед началом работ следует учесть, что на 16-клапанных двигателях установлено 2 распределительных вала с отдельным зубчатым шкивом (шестерней) для каждого. Ремень для 16-клапанника всегда длиннее, чем у 8-клапанника, так как помимо шестеренки водного насоса и натяжителя, ремень дополнительно проходит через вспомогательный опорный (направляющий) ролик.

Где расположены метки ГРМ, и какой вид они имеют – смотреть в «Руководстве по эксплуатации и ремонту» своего автомобиля.

1. Поднять капот и отсоединить клемму аккумулятора «на минус» (ключ в замке зажигания должен быть «выключен»), чтобы напрасно не горели стоп-сигналы и «на всякий случай».
   Важно!

   Прежде чем снять клемму с аккумулятора и обесточить автомобиль, необходимо изучить «Руководство по эксплуатации и ремонту» машины. В некоторых автомобилях отсоединять клемму от аккумулятора нельзя (!), так как произойдет сброс адаптаций в электронной системе управления. В данном случае работать с не обесточенным автомобилем нужно более осторожно.

2. Чтобы обеспечить свободный доступ к нужным механизмам, потребуется снять колесо, крышку мотора, защиту, ремень генератора. В зависимости от марки машины и модификации двигателя, для проведения работ может потребоваться снятие бачка жидкости гидроусилителя руля (ГУР) или адсорбера, или же кронштейна кондиционера, интеркулера с клеммами, воздухозаборника (или еще чего-нибудь).
3. С помощью шестигранника отвернуть винты крепления защитного кожуха ремня и шестерен.
4. Если есть датчик положения коленвала (ДПКВ) – отсоединить от него разъем с проводами.
5. Открутить болт и снять ролик натяжки ремня ГРМ. Также снять опорный (направляющий) ролик, если он есть.
6. Извлечь старый ремень ГРМ.
7. Проверить положение метки на одной зубчатой шестерне распредвала (на 8-клапанном двигателе) или на двух зубчатых шестернях двух распредвалов (на 16-клапанном двигателе) по отношению к меткам на корпусе привода ГРМ. При несовпадении меток для их выставления в нужное положение (друг против друга) нужно провернуть ключом распредвал, за болт крепления зубчатой шестерни к распредвалу.
8. Для проверки совмещения метки на зубчатой шестеренке коленвала с меткой на корпусе масляного насоса открутить и вытащить зубчатый шкив коленвала со специальной шайбой. Если болт шкива не откручивается, то можно упереть ручку Г-образного ключа в тягу, надеть «минусовую» клемму аккумулятора (если она снята) и крутануть стартером. После откручивания болта клемму снять обратно.
   Также можно воспользоваться пневматическим гайковертом или привлечь помощника, который включит самую высшую передачу и нажмет на тормоз, а вы будете откручивать болт. Если метка шестеренки выставлена неправильно, то закрутить болт крепления на место и прокрутить шестеренку за этот болт ключом, до правильного совмещения метки на шестеренке коленвала с меткой на корпусе масляного насоса.
9. Установить опорный (направляющий) ролик, если он есть.
10. Новый ремень ГРМ сначала набросить на зубчатую шестеренку коленчатого вала, завести на опорный ролик, затем на зубчатую шестерню распредвала (или две шестерни, если два распредвала) и затем – на шестерню помпы. При этом нужно контролировать положение меток на одной или двух зубчатых шестернях распредвала. Если метки сбились, их сразу же нужно выставить, как надо.
11. Установить натяжной ролик и прикрутить его слабо, без сильной затяжки болта до упора.
12. Проверить ровность накладки ремня. Затем осуществить натяжку ремня при помощи специального ключа для натяжного ролика, поворачивая ролик против часовой стрелки (или по направлению стрелок на корпусе ролика). Далее, удерживая ролик специальным ключом в нужном положении, зафиксировать положение ролика затягиванием крепежного болта до упора, с небольшим усилием.
13. Проверить натяжку ремня можно одной рукой, повернув ремень вдоль, пальцами. Хорошо натянутый ремень не должен поворачиваться более чем на 90 °.
14. На заключительном этапе установить обратно и закрепить все демонтированные элементы в обратном порядке.

После выполнения всех работ нужно завести двигатель и проверить работу на слух.

Если ремень установлен и натянут правильно, то никаких нештатных звуков быть не должно. Если будет прослушиваться гул или свист ролика, значит, ремень немного перетянут. Небольшое ослабление ремня можно сделать с помощью все того же натяжного ролика, повернув его по часовой стрелке (или против стрелок на корпусе самого ролика).

Если, после замены ремня ГРМ машина станет плохо тянуть, двигатель будет немного детонировать и неравномерно работать на холостых оборотах (а стрелка тахометра — прыгать), и будет черный выхлоп – значит, при замене ремня ГРМ были неправильно выставлены метки. Все придется повторить сначала.

Заключение

Выше был приведен, пожалуй, самый простой (классический) пример замены ремня ГРМ. Однако трудоемкость работ по замене ремня ГРМ может отличаться и быть различной степени сложности. Это зависит от марки и модификации машины, а также от модификации двигателя. Но, в целом, принцип везде одинаков.

Прежде чем приступить к самостоятельной замене ремня ГРМ, настоятельно рекомендуется подробно изучить «Инструкцию по ремонту» к своей машине. И делать это нужне заблаговременно, а не перед самым началом работ — чтобы было время спокойно разобраться, где что находится, как выглядит, что и как потребуется снимать, и т. д.

Видео про ремень ГРМ:

Замена ремня ГРМ

Расчищаем доступ к ремню ГРМ

Перед началом работы необходимо расчистить моторный отсек от всего лишнего. Нас интересует крышка ГРМ. Щелкните фиксаторы крышки и снимите ее. Фиксаторов всего два, по одному с обеих сторон. Далее необходимо снять приводные ремни с вспомогательных агрегатов. Для этого нужно ослабить ключом “на 15” натяжение. После чего снимаем ремень, возвращаем натяжитель. Необходимо проверить наш ремень на наличие трещин и потертостей. Чтоб проверить ремень, нужно натянуть его немного в руках и проверить. Если Вы найдете хоть одну трещину или повреждение, то незамедлительно необходимо заменить ремень.

Как совместить метки

Вам необходимо организовать рабочее пространство для удобной работы со шкивом коленвала. Снимите правое переднее колесо, правую боковую защиту и нижний грязеотражающий щиток. Так как мы очистили путь до шкива, возьмите ключ на 19 и прокрутите его за болт, пока метки не совпадут. Когда метки совпали, можно откручивать болты крепления. Удерживайте болт ключом “на 19”, a шестигранником “на 6” открутите болты крепления, их будет около четырех. После того как сняли шкив, снимите металлическую защитную крышку ГРМ. Вам понадобиться ключ звёздочка “на 30”.

Вытаскиваем двигатель

Нам нужно открутить правую опору двигателя. Для того, чтобы её снять нам понадобиться помощь домкрата. Поднимите ДВС и головкой “на 18” откручиваем болты верхней части опоры. Далее головкой “на 16”, откручиваем пару болтов верхней части опоры и два соседних. Благодаря последним двум, двигатель прикреплен к кузову. После снятия опоры мы получим доступ к закрепляющим болтам. Их три. Один снизу и два сверху. Снимаем их головкой “на 16” и всё.

Как правильно выбрать ремень ГРМ, какая марка лучше, какие цены на рынке?

С одной стороны, ремень ГРМ – штука нехитрая, так что особых проблем при выборе не создаст. С другой стороны, в каждой модели двигателя ставится свой, правильный, с особыми техническими характеристиками.

Поэтому вариантов выбора три:

1. Подобрать по VIN-коду или техническим данным автомобиля. Это наиболее точный способ, которым пользуются все специалисты. Особенно он актуален, если нужен не только ремень, но и весь комплект для замены.
2. Подобрать по определенным характеристикам. То есть, зная ширину и число зубцов, выбрать точно такой же.
3. Зная индивидуальный номер (тот, который указывает производитель), подобрать такой же или аналог (каталоги аналогов есть в любом интернет-магазине).

Все три способа имеют право на жизнь, но вот специалисты пользуются в основном первым и третьим, а технические характеристики запрашивают только для сверки.

Что касается брендов, есть три категории рекомендуемых марок:

1. ОЕМ, то есть ремни с брендом автопроизводителя. Это идеальный, хоть и самый дорогой вариант, поскольку их качество почти такое же, как и у заводских. Он вполне себе ходит весь регламентный срок и почти не преподносит неприятных сюрпризов (почти – потому что брак может проскочить даже через два-три этапа контроля качества, с этим ничего не поделаешь). Цены на ОЕМ доходят до 200 долларов (за ремень, не за комплект), но это, пожалуй, экстремальный вариант. На Ладу, например, фирменные стоят от 25 до 100 долларов.
2. Премиум-бренды — то производители, которые делают запчасти и на заказ автомобильных концернов (то есть производят ОЕМ продукцию), и выпускают под своим брендом. Качество высокое, надежность тоже, цены ниже, чем на оригинал, но ненамного. Это, например, Contitech, Lemforder, Gates. Цены начинаются от 10 и доходят до тех же 200 долларов.
3. Масс-маркет бренды — это те производители, которые пользуются самым большим спросом. Цены, как правило, средние, но при этом весьма пристойное качество. Например, самые популярные у покупателей бренды Bosch, Dayco, SKF и Blue Print, цены на которые начинаются от 5 и заканчиваются 100 долларами.

Нужно ли менять ролики одновременно с ремнем? В конце концов, разница в цене между отдельным ремнем ГРМ и полным комплектом – очень и очень заметная, так надо ли тратиться?

Ответ на этот вопрос очень простой — чем больше возни с заменой, тем больше аргументов за замену всего комплекта, в том числе вместе с водяной помпой. Ролики изнашиваются, начинают вибрировать, эта вибрация сокращает срок службы самого ремня. Даже если менять его не самостоятельно, а обратиться на СТО, всё равно лучше заплатить один раз за работу, чем два раза с коротким интервалом.

Однако если ремень меняется по какой-либо причине задолго до окончания своего стандартного срока эксплуатации (например, он был неправильно установлен и потерся, либо изначально был очень плохого качества и быстро растрескался), то, возможно, достаточно будет заменить только его, а не весь комплект.

Что менять вместе с ремнем ГРМ?

Замена ремня ГРМ — процедура регламентная, должна осуществляться каждые 30-50 тысяч километров пробега. Это ни кого не вызывает сомнений, это аксиома. Но, вместе с ремнем регламентом предписано менять и другие сопутствующие детали — ролики, поликлиновые ремни, иногда помпу и натяжители. Вот необходимость замены этих элементов мы и рассмотрим в данной статье.

Детали, как правило, подлежащие замене вместе с ремнем ГРМ

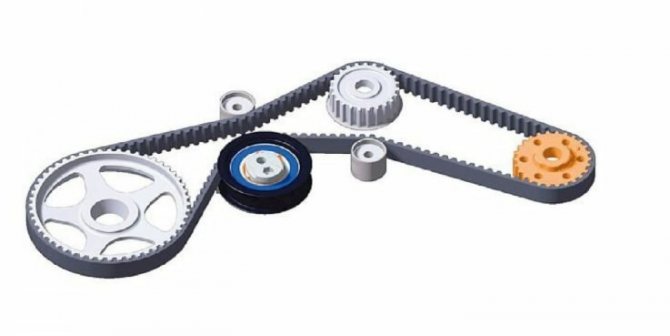

К замене ремня ГРМ приурочивают и замену прочих регламентных расходников, в итоге получается некое «плановое ТО», после которого можно несколько месяцев вообще не заглядывать под капот автомобиля.

Ролики

Стоимость данной детали не велика, к замене обязательна, иначе склинивший или, наоборот, болтающийся ролик убьет ремень ГРМ, а сумма в 300-600 рублей при глобальном ТО не существенна. Существует поверье, что «ролик два ремня выхаживает», но учитывая качество современных деталей я бы в него не особо верил.

Натяжители

Как правило, их не меняют до полного выхода из строя, а зря. Недостаточное натяжение ремня может привести к «перескакиванию» зубьев, и в лучшем случае к резкому снижению мощности двигателя, в худшем — к загнутым клапанам и капитальному ремонту ДВС. Стоимость детали порою высока, и доходит до 3-4 тысяч рублей, в зависимости от марки двигателя, и если уж бюджет не позволяет превентивно менять вместе с ремнем ГРМ и натяжитель, то старую деталь необходимо тщательно проверить и отревизовать, и после замены ремня ГРМ через некоторые промежутки времени проверять натяжение ремня.

Помпа охлаждающей жидкости

Часто ремень ГРМ является еще и приводом помпы, например на V-образных двигателях и на двигателях с пятью цилиндрами. К замене деталь обязательна, отходившая более 50 тысяч помпа может «склинить» и привести к обрыву ремня ГРМ со всеми вытекающими плачевными последствиями. Разговоры о том, что помпу , если она не течет, можно и не менять — из раздела «скупой платит дважды» а то и трижды, и даже в десяток раз болше.

Поликлиновые и ручейковые ремни

Вопроса менять или нет — не существует. Стоимость не велика, снимать и одевать все равно придется, так что вывод однозначен — менять.

Сальники распределительного, промежуточного и коленчатого валов

При малейшем подозрении на то, что сальник дал течь — менять. Если уж потек — то будет течь и дальше, а вот чтоб добраться до него, придется повторить всю процедуру замены ремня.

Моторное масло

Желательно приурочить замену моторного масла к замене ГРМ, как уже выше говорилось — чтоб потом долго не заглядывать под капот автомобиля.

Масляный и топливный фильтры

Если будете менять моторное масло — то фильтры, естественно, тоже под замену. Думаю, не имеет смысла объяснять, почему.

• Автор: admin
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(3 голоса, среднее: 2.3 из 5)
Поделитесь с друзьями!

Ремень или цепь ГРМ

Многие сомневаются, что же предпочесть: цепь или ремень ГРМ? У обоих вариантов есть свои достоинства и недостатки. Рассмотрим для начала плюсы цепи:

• более высокий ресурс;
• высокая устойчивость к внешним повреждениям: цепь вращается в замкнутом пространстве, ей не страшны перепады температур, влага или пыль, в то время как иногда зимой случается, что порвался ремень ГРМ именно из-за быстрого нагрева-охлаждения;
• возможность более точной регулировки: на цепи метки ГРМ можно выставить более точно, таким образом вал станет вращаться с должным усилием, клапаны станут работать точнее, не станут прогорать;
• более качественная смазка: во время работы цепь ГРМ постоянно находится в масле, в то время как ремень работает в сухой атмосфере, что негативно сказывается на его ресурсе;
• повышенная устойчивость к нагрузкам: цепь лучше выдерживает высокие обороты, если натяжитель работает в штатном режиме, она не станет перескакивать вперед.

Замена свечей зажигания, причины нагара, как часто менять. – здесь больше полезной информации.

К сожалению, идеальным решением цепь не является, имеются и у нее свои недостатки:

• Растяжение. С течением времени цепь немного растягивается из-за чего метки на не перестают совпадать. Как показывает практика, за несколько лет эксплуатации ее длина вырастает на пару сантиметров. В результате начинаются проскакивания на несколько звеньев. Как следствие, под капотом начинается сильный рокот, «вылечить» который можно только заменой цепи.
• Большой вес. В сравнении с ремнем цепь намного тяжелее. Современные тенденции таковы, что производители стараются делать автомобили как можно более легкими и компактными, чтобы снизить потребление топлива. Речь идет даже и незначительных мелочах, так что от цепи решили отказаться в пользу ремня. Конечно, сегодня есть специальные облегченные варианты, но и в этом случае существенно страдает ресурс цепи.
• Объемность. С каждым годом и каждым новым поколением автомобилей пространство под капотом все уменьшается. Ременная передача занимает куда меньше места, чем цепная.

Итак, что лучше: цепь или ремень ГРМ? Какие бы аргументы ни приводились в пользу того или иного варианта, уже сейчас можно сказать точно: автопроизводители выбрали ремни и отказываться от них не планируют, цепи практически полностью вышли из употребления.

Вас заинтересует эта статья – Как отрегулировать развал-схождение своими руками?

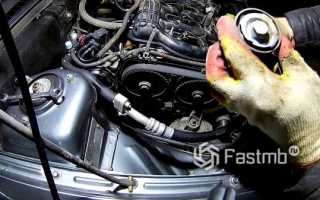

Фото процесса замены ремня ГРМ своими руками

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Варианты ремней ГРМ для ВАЗ

• Ремень ГРМ ваз-2110, ваз-2112
• Ремень ГРМ Приора
• Ремень ГРМ Гранта
• Ремень ГРМ ваз-2108, ваз-2109
• Ремень ГРМ ваз-2105, ваз-2106, ваз-2107

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ

. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

Когда требуется установка меток ГРМ

Исходя из вышесказанного, не констатировать важность выверенного выставления меток ГРМ просто невозможно. Проведение данной процедуры – повторимся, процедура несложная, но требующая некоторых знаний. Особенно важно понимать то, в каких ситуациях установка меток ГРМ будет реально требоваться мотору, а при каких обстоятельствах она будет бессмысленна.

Говоря в общих чертах, можно выделить две основные причины, провоцирующие необходимость выставления меток:

• Первая – полная замена ГРМ. Установив новый механизм в конструкцию мотора, естественно, выставить валы в нужное положение придётся, ибо в ином случае двигатель работать не сможет;
• Вторая – ремонт газораспределительного механизма, связанный с его полным или частичным разбором. Как правило, устанавливаются метки при замене ремня ГРМ, но и ремонт механизма иного характера также обусловит подобную необходимость.

Помимо этого, положение валов мотора желательно проверять с определенной периодичностью. В силу некоторых причин их расположение относительно иных элементов ГРМ может меняться. Подобные обстоятельства также требуют от хозяина транспортного средства грамотной регулировки механизма.

Примечание! Мнение о том, что схема меток ГРМ на цепных узлах, и ременных различна – неверное. Расположение валов совершенно не зависит от типа используемых газораспределителей.

Выбор ремня ГРМ

Ремень в газораспределительном механизме играет очень важную роль, в процессе работ он постоянно подвергается динамическим нагрузкам. По этой причине качеству данного компонента уделяется особое внимание. Чтобы приобрести прочный и надежный ремень, стоит обратить внимание на производителя. Среди самых основных марок, которым нужно отдать предпочтение, можно отметить следующие:

• Contitech;
• Gates;
• Dayco;
• Bosch.

Приобретать ремни нужно только у проверенных поставщиков, это поможет защитить от подделок.

После окончания работ, связанных с заменой ремня газораспределительной системы, необходимо завести двигатель и послушать, как он работает. Если устройство будет натянуто хорошо, никаких посторонних звуков не появится, если же ремень окажется немного перетянутым, можно будет услышать гул или свист натяжного ролика. В этом случае ремень придется немного ослабить, проворачивая его против часовой стрелки. Если провести работы по замене достаточно грамотно и внимательно, не придется сталкиваться с вопросом, как часто менять ремень ГРМ.

Подождите, здесь столько производителей… Так какой ремень ГРМ лучше?

Да, есть много фирм, производящих необходимые материалы для замены ремня ГРМ. Их принято делить на «оригинал» и «аналоги» — в первом случае поставщиком выступает производитель автомобиля, а во втором — сторонние фирмы, которые специализируются на производстве запчастей.

Если копнуть немного глубже, то выяснится, что оригинальные ремни, ролики или другие детали, делают все те же сторонние производители, только упаковка и маркировка другая. Это так называемые ОЕМ-поставщики — надежные компании с хорошей репутацией, которые заключили договор с производителем автомобиля.

Если хорошо поискать, то можно найти ту же деталь, что и оригинал, только в упаковке от ОЕМ-поставщика. Это позволит сэкономить на бренде, не экономя на качестве.

Среди производителей ремней и роликов ГРМ, хорошо себя зарекомендовали такие компании как: Gates, Contitech, Dayco, Bosch, INA. Есть и другие, более дешевые варианты, которые расширяют диапазон цены/качества. Но, как мы уже выяснили, ремень ГРМ — не та деталь, на которой стоит экономить.
