Муфта свободного хода, иначе называемая обгонной муфтой – это один из важных компонентов автомобильных генераторов, призванных предотвратить передачу крутящего момента ведущему валу в тех случаях, когда скорость вращения ведомого вала становится слишком большой. Кроме того, данная муфта включается в работу в случае, когда крутящий момент нужно передать в одну сторону. Об устройстве муфты свободного хода, ее неисправностях и методике выбора новой детали – в материале Avto.pro.
Некоторые виды обгонных муфт
Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.
Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые. Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:
Обгонная роликовая муфта
Муфта состоит из двух колец – внутреннего и внешнего. В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).
Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.
Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.
https://youtube.com/watch?v=Smmn_EcL-Sk
Читайте также:
Видео
Это видео обучающее. В нем наглядно показывается принцип действия обгонной муфты.
Обгонная муфта Ina.
Это видео для начинающих. Ременная передача двигатель-генератор.
Разборка и дефектовка.

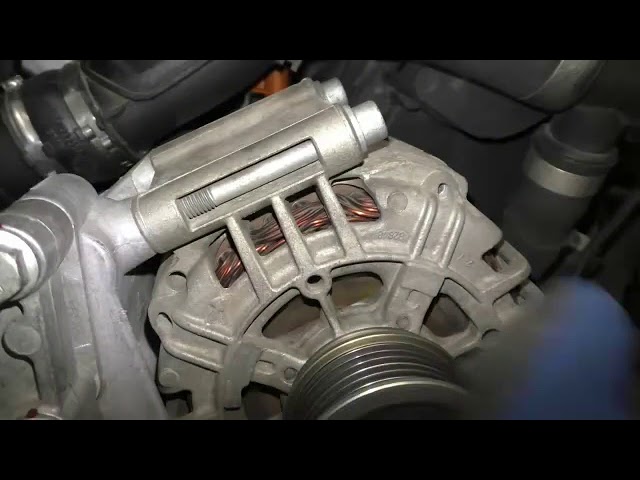

Как проверить обгонную муфту своими руками.
В этом видео показывается, как заменить обгонную муфту на Nissan Primera (Ниссан Примера).
Проведение диагностики.
0
Автор публикации
не в сети 1 месяц
-
Читайте также:
Как долго работает обгонная муфта?
К сожалению, как и любой механизм, обгонная муфта не является вечной и рано или поздно она выходит из строя. Обычно, специалисты рекомендуют менять этот узел каждые 100 тысяч километров пробега.
Какие поломки наиболее часто встречаются? Есть несколько вариантов:
- муфту клинит и она перестаёт экономить ресурс ремня генератора;
- обоймы муфты не входят в зацепление вовсе, из-за чего вращение вообще не передаётся на вал.
В первом случаем вы рискуете быстро потерять ремень, а с ним, скорее всего, и натяжитель, а во втором – генератор перестанет выполнять свои прямые функции по питанию электросистемы автомобиля.
Как бы то ни было, если вы услышали из под капота необычный свист или дребезг, а также если генератор перестал подзаряжать аккумулятор и питание электросистем отсутствует – вполне вероятно, что обгонная муфта вышла их строя, и самое время заехать в автосервис для её замены.
Коллеги-автолюбители, я думаю мы с вами выяснили что такое обгонная муфта генератора для чего нужна, что это вообще такое и как она работает.
Выбор нового механизма
Выбор новой обгонной муфты ничем не отличается от подбора другой автозапчасти. Надежней всего обратиться за консультацией в магазин автомобильных запчастей. Продавцу достаточно назвать модель авто и год выпуска. Также поиск обгонных муфт для конкретных генераторов можно производить по каталожному номеру или маркировке на самом изделии (если таковая имеется).
Если автомобилист точно уверен, что автомобиль полностью соответствует заводской комплектации, то подбор нового механизма можно выполнить по ВИН-коду (о том, где искать этот код, и какую информацию об автомобиле он содержит, читайте отдельно).
Многие автомобилисты отдают предпочтение оригинальным автозапчастям, но во многих случаях это не всегда означает, что деталь будет иметь наилучшее качество, а вот цена всегда будет высокой. То же касается и обгонных муфт. Оригинальные варианты для заводской комплектации производит не так уж много компаний. Многие из них поставляют свою продукцию и на вторичный рынок. Достойные внимания бюджетные аналоги оригиналов обгонных муфт предлагают такие бренды, как:
- Французский Valeo;
- Немецкий INA и LUK;
- Американский Gates.
Еще дешевле, но менее качественную продукцию предлагают такие компании:
- Бразильская ZEN;
- Японская Lynxauto, хотя под этим брендом продается продукция, изготавливаемая в других странах;
- Американская WAI;
- Нидерландская Nipparts;
- Итальянская ERA.
Во время покупки детали важно внимательно посмотреть на изделие. Любые механические повреждения или визуальные дефекты недопустимы, так как данная запчасть должна иметь идеальную геометрию.
Зачем нужна и как работает
Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).
Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:
- Внешняя — находятся в зацеплении со шкивом
- Внутренняя – находится в зацеплении с якорем (валом) генератора
Между двумя этими обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.
Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.
НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем). В этот момент стопорные элементы – ЛИБО ПОГРУЖАЮТСЯ В СПЕЦИАЛЬНЫЕ КАНАВКИ, ЛИБО ПОВОРАЧИВАЮТСЯ БОКОМ, КОТОРЫЙ КРУГЛЫЙ, ОН НЕ ОСТАНАВЛИВАЕТ ОБОЙМЫ. Они разъединяются, то есть как бы верхняя и внутренняя обоймы вращаются отдельно друг от друга.
Посмотрите полезное видео, оно полностью вам объяснит этот принцип.
Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.
Как поменять — отремонтировать своими руками
Ничего сложного — нам нужно ослабить ремень, снять генератор и демонтировать муфту. Сложности могут заключаться только в том – как ее открутить, зачастую она прикручена болтом «ТОРЕКС» (биты обозначаются как «T»), а насадки достаточно редкие, однако в больших профессиональных наборах они точно есть. Просто откручиваем и ставим новую, проще — простого.
ОТРЕМОНТИРОВАТЬ старую, почти не возможно (хотя конечно есть энтузиасты), это как ремонтировать старый изношенный подшипник. Нужно менять сами ролики, стопорные элементы, ну и обоймы. Как мне кажется — ремонт будет примерно по стоимости новой муфты.
Кстати когда будете ее менять, ОБРАЩАЙТЕ внимание на пластиковую крышку, которая закрывает все внутренности. Если ее не поставить грязь, влага намного быстрее попадут внутрь и быстрее разрушат механизм.
Как определить, что муфта вышла из строя
С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!
Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».
ЗАПОМНИТЕ – ресурс примерно 100 000 километров, бывает чуть больше, но после этого ее желательно заменить и НЕ ТЯНУТЬ С ЭТИМ.
Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».
Первые признаки это:
- Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
- Зачастую с утра начинается пронзительный свист или писк.
- Появляются щелчки «натяжителя»
После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.
Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.
Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.
Цена вопроса
В зависимости от модели генератора стоимость качественного шкива с обгонной муфтой, который выдержит до замены не меньше 100 тыс. км, варьируется от 40 до 150 у.е. Потолок — 200 у.е. для автомобилей класса «премиум», особенно редко встречающихся у нас марок. Если говорить о распространенных у нас автомобилях гольф-класса и среднего размерного класса, то можно ориентироваться на 50-60 у.е. Обгонная муфта – узел неразборный, ремонту не подлежит. Если муфта прошла 100.000 км и затем заклинила, то ее нужно менять обязательно комплектом – с ремнем, натяжителем и всеми роликами привода.
Преимущества и недостатки
автоматическое включение и отключение механизма (муфта не нуждается в наличии приводов управления)Обгонная муфта имеет следующие преимущества:
- с помощью механизмов свободного хода упрощаются конструкции узлов и агрегатов машины
- простота конструкции
Отметим, что обгонная муфта с храповым механизмом более надежна, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами. Попытки починить роликовую обгонную муфту – это пустая трата времени, так как она является неразборным узлом. Обычно при ее поломке устанавливается новая аналогичная деталь. При монтаже новой роликовой муфты нельзя применять ударные инструменты, так как механизм может заклинить.
Обгонная муфта не лишена недостатков. Минусы роликового механизма свободного хода следующие:
- невозможность регулирования
- строгая соосность валов
- повышенная точность изготовления
Обгонная муфта с храповым механизмом имеет следующие недостатки:
- главный недостаток – удар при зацеплении собачки с зубьями. Из-за этого такой тип механизма свободного хода не может быть применен в узлах, работающих с большими скоростями, или в случаях, когда требуется большая частота включений
- храповый механизм вращается с характерным шумом. Отметим, что сейчас имеются механизмы, в которых собачка при движении по часовой стрелке не задевает храповое колесо и, соответственно, не издает шума
- из-за больших нагрузок зубья храпового колеса стираются, после чего обгонная муфта выходит из строя
Устройство и основные компоненты
Рассмотрим устройство и компоненты двух основных разновидностей обгонных муфт – роликовой и с храповым механизмом.
Простейшая роликовая муфта свободного хода состоит из следующих компонентов:
- внешняя обойма со специальными пазами на внутренней поверхности;
- внутренняя обойма;
- пружины, располагающиеся на внешней обойме и предназначенные для выталкивания роликов;
- ролики, передающие крутящий момент за счет силы трения при заклинивании муфты.
Храповая обгонная муфта
В храповой обгонной муфте вместо пазов на внутренней поверхности внешнего кольца используются зубья, которые имеют упор с одной стороны. При этом оба кольца заклинивает специальная собачка, прижимающаяся к внешнему кольцу с помощью пружины.
Применение муфты
Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:
- системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью стартера. В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер
- АКПП классического типа: в них механизм свободного хода является частью гидротрансформатора – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач
- генераторах — здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.
Бендикс автомобильного стартера
Как видите, изделие имеет компактный вид. Шестерня служит для прокручивания маховика двигателя в момент его пуска. В тот момент, когда двигатель запустится, обороты маховика значительно превысят обороты вращения шестерни. Ввиду того, что сама конструкция бендикса не рассчитана на длительную работу на высоких оборотах, механизм, если он будет вращаться с тою же скоростью, что и двигатель в течение длительного времени, выйдет из строя. Водитель, конечно, же разомкнёт электрическую цепь стартера, после того, как двигатель запустится, и шестерня бендикса выйдет из зацепления с маховиком. Но всё же время нагрузки на столь миниатюрный механизм желательно свести к минимуму.
Для этой цели бендикс имеет обгонную муфту. Крутящий момент от якоря стартера передаётся за счёт роликов, которые одновременно зацепляются за внутреннее кольцо муфты, а при вращении, зацепляясь за канавки внешнего кольца, начинают передавать через него крутящий момент на саму шестерню бендикса, который, благодаря воздействию рычага (вилки) вводится в зацепление с маховиком. Рычаг же приводится в движение соленоидом – втягивающим реле стартера.
После того, как двигатель запустится, ролики, до тех пор, прижатые к канавкам внешнего кольца пружинами и передавая усилие на наружное кольцо, жёстко связанное с шестерней бендикса, под действием центробежных, оказывая воздействие на прижимающие их пружины, перестанут давить на канавки внешнего кольца. В результате угловые скорости якоря стартера и маховика двигателя станут различаться – маховик будет вращаться со своей частотой, а якорь – со своей (меньшей), до тех пор, пока водитель не разомкнёт электрическую цепь стартера и бендикс и якорь прекратят своё вращение.
Обгонная муфта роликового типа
Обгонная муфта шкива генератора
Применение муфт свободного хода в шкивах генераторов обусловлено малыми сроками службы приводных ремней. В шкиве генератора установлено два ряда роликовых подшипников.
Один ряд выполняет, так сказать, основную функцию – обеспечивает вращение шкива, и, следовательно, ротора генератора. Другой ряд роликов при резком уменьшении числа оборотов двигателя «притормаживает» ротор, в результате чего шкив продолжает свободно вращаться.
В результате рывки, которые испытывает приводной ремень, пропадают, что положительно сказывается на сроке его службы. Конструкция обгонной муфты шкива и бендикса стартера довольно схожи – в качестве элементов, передающих крутящий момент, используются ролики.
Обгонные муфты в АКПП
Обгонные муфты являются выполняют важные функции в работе «обычной», гидротрансформаторной АКПП. Они являются управляемыми и от их своевременного срабатывания и качественного блокирования замков муфт, зависит работа АКПП.
Муфты первого типа блокируют включение передач, когда селектор АКПП находится в режиме «D», но водитель удерживает авто, нажимая на педаль тормоза. Муфта в таком случае (внутреннее кольцо которой является частью «солнечной» шестерни) вращается вместе с «солнечной» шестерней, а водило, передающее крутящий момент, остаётся неподвижным – вращаются только сателлиты.
