Как проверить мультиметром двигатель бензонасоса

Признаки неисправностей в работе топливного насоса

Зная признаки неполадок, можно успеть исправить положение до того, как устройство окончательно выйдет из строя. Их может быть несколько:

1. Необычная тональность звучания мотора. Насос стоит проверить даже в том случае, если нарушение (шум) длилось лишь короткий промежуток времени, а затем работа двигателя продолжилась в обычном режиме.
2. Снижение мощности двигателя. Лучше всего это чувствуется во время резких подъёмов. Нарушения работы двигателя при запуске и ускорении. Устройство стоит проверить в случае уверенности, что проблемы возникают не из-за аккумулятора или стартера.

Видео: Проблемы с топливным насосом

Авторубрика. Неисправности с топливным насосом

Демонстрация неисправного бензонасоса на Приоре, Калине, ВАЗ 2110, 2114

Никак не качает Бензонасос! Или проблема в штоке!!!

Ваз 2110.Не работает,не включается Бензонасос.Причины неисправности

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Бензиновый насос является одним из ключевых элементов автомобильного топливного комплекса. Он отвечает за передачу горючего под давлением к форсункам (когда автомобиль использует систему, в которой происходит впрыск топлива) или в карбюратор. Как и другие части автомобиля, насос может перестать нормально работать.

Видео: Как работает топливный насос

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Видео: Когда «болеет» бензонасос

Знания о работе всех систем автомобиля и опыт устранения их неисправностей помогут сэкономить деньги и окажут неоценимую помощь при поломке вдали от населённых пунктов.

Причины неисправности бензонасоса

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Почему "умирает" бензонасос?

Не работает бензонасос ВАЗ 2110,ищем причину(инжектор)

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Встречаются модели, где реле ограничивает обороты двигателя внутреннего сгорания, в том случае, если их количество приближается к максимуму. Топливо перестаёт поступать в двигатель, и обороты снижаются. Затем возобновляется подача питания на насос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства. Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле. Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Видео: Разборка и прозвон реле бензонасоса

Диагностика электрического бензонасоса

Методы определения исправного состояния бензинового насоса разные. Полная проверка этого топливоперекачивающего устройства можно сделать за 7 шагов.

Рассмотрим признаки неисправности бензонасоса, при которых приходится его проверять:

• Автомобиль дергается, едет рывками.
• Мотор часто глохнет.
• Двигатель временами не заводится.
• Слышен свистящий шум при движении машины.
• Обороты плавающие.

Как проверить бензонасос на инжекторе

Владельцы инжекторных автомобилей знают, что при включении зажигания включается моторчик топливного насоса, начинается перекачка топлива из бензобака к двигателю, при этом слышен своеобразный звук, похожий на жужжание.

Если, вдруг наблюдается такое, что при повороте ключа зажигания, нет активации топливного насоса, то придется искать причины неисправности. Это может быть электропроводка, сам насос, реле, моторчик. Искать причину неполадок лучше по определенной последовательности. Сначала проверить, подается ли электропитание на бензонасос и так далее, по цепочке.

Шаг №1. Проверка на работоспособность предохранителя топливного насоса.

Для проверки предохранителя, надо найти блок предохранителей (в зависимости от марки и модели авто они располагаются либо в салоне, либо под капотом). Определить по схеме какой предохранитель отвечает за бензонасос, найти его и осмотреть, не сгорел ли он. Если сгорел, меняем на такой, чтобы надпись была одинакова (на 10, 15, 20, 25, 30 Ампер и т.д.). Если нет нового предохранителя, то можно законтачить проволокой алюминиевой или медной. Но, по приезду, надо сразу заменить на предохранитель. Ведь он выполняет функцию защитника устройства от сгорания. Если и новый предохранитель сгорает, то, значит есть замыкание.

Шаг №2. Проверка реле бензонасоса.

Для проведения диагностики реле топливного насоса потребуется снять само реле. К гнездам реле надо подсоединить лампочку на 12 Вольт. Если лампочка горит, то реле исправный, если нет, то нет.

Можно также, если нет лампочки, проверить мультиметром в режиме сопротивления. Один щуп подсоединить надо к клемме 1, второй — к клемме 2 (см. схему).

Немаловажным является проверка клемм на окисление. Окисленные клеммы ведут к частичной потере энергии для бензонасоса.

Шаг №3. Проверка на исправность мотора насоса.

Мотор можно проверить вольтметром или мультиметром в режиме «напряжение» в пределах от 0 до 20 Вольт. Оба щупа измерительного прибора надо подсоединить к клеммам питания бензонасоса. Затем, включить зажигание и посмотреть какой значение показывает прибор.

Если прибора показывает напряжение в пределах от 12 до 12.5 В, то устройство исправно рабочее.

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Инструкция по диагностике давления и ремонту бензонасоса

1. Если подача топлива недостаточная, то это может привести к снижению мощности мотора. Проявляется это ещё и тем, что при активном разгоне могут появляться характерные рывки. Это же касается и движения на повышенных скоростях. Итак, снимаем заднее сиденье, которое находится в правой стороне машины. Там мы находим специальную металлическую накладку, которую понадобится открутить.
2. Теперь включаем зажигание. Вы должны услышать характерные звуки насоса, который перекачивает топливо. Если этот звук слышен очень слабо, то можете снять ещё одно сиденье, чтобы услышать его отчётливо. Но, бывает и так, что звук отсутствует и в этом случае. В результате, нам понадобится проверить реле, а также предохранители, которые отвечают за работу бензонасоса.
3. Следующим пунктом будет ослабление хомута крепления, с последующим отключением от патрубка всасывающего типа бензонасоса топливного шланга. Указанный шланг находится немного ниже, нежели текущая отметка топлива в баке. И, дабы бензин не начал вытекать, нужно закрыть его отверстие любым подходящим предметом, который находится под рукой. Чаще всего, мы говорим о болте соответствующего диаметра.

4.

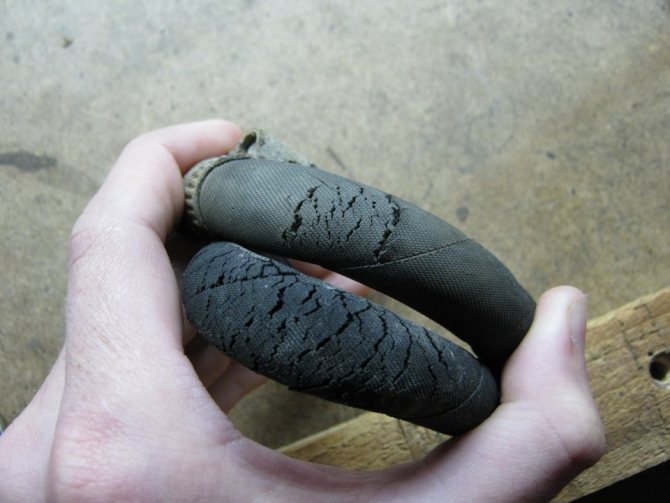

   Проверяем топливный шланг на предмет наличия повреждений

5. Теперь отсоединяем топливный шланг, после чего опускаем его, просто направив вниз, найдя наиболее удобное положение. Далее можно плотно закрыть отверстие шланга пальцем, а при помощи рычага ручной подкачки топлива несколько раз прокачайте жидкость. Вы должны ощутить характерное усилие, которое провоцируется наличием сопротивления напряженной пружины, которая сжимается. Мы говорим о пружине, отнесённой к диафрагме на рычаге. Если же подобного эффекта не наблюдается, то необходимо немного провернуть коленчатый вал мотора, используя для этого специальный болт крепления, который удерживает шкив, до нужной отметки.
6. При каждом нажатии пальцем, вы должны ощущать, что давление в шланге становится больше, а топливный насос начинает издавать характерный звук, больше похожий на «хлюпанье». Но, если давления нет, то это может говорить о недостаточном уровне герметичности клапана всасывающего типа, или же о повреждении диафрагмы.
7. Плотно закрываем патрубок всасывающего направления при помощи пальца, и заново повторяем цикл накачивания.

В данной ситуации отсутствие эффекта разрежения в патрубке подскажет о том, что диафрагма или же нагнетающий клапан были повреждены.

И, если при этом нет разрежения или же давления нагнетания, то помимо указанных возможных поломок, может оказаться, что в фильтре топливного насоса застрял посторонний предмет.

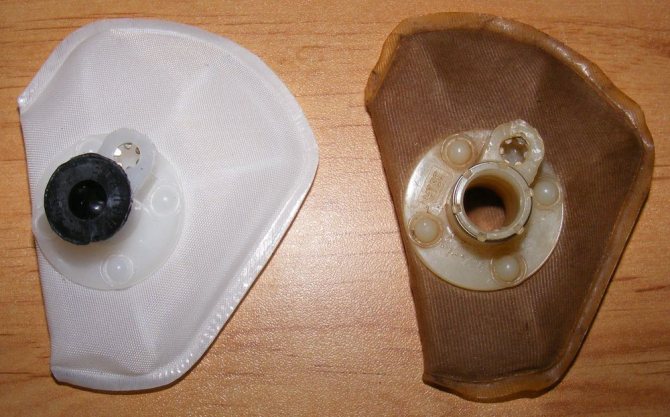

Не забываем промывать фильтр

Для его устранения будет достаточно промыть фильтр при помощи обычного бензина, а после этого — продуть сжатым воздухом или же компрессором.

Если фильтр чрезмерно деформирован или же не может быть очищен до необходимого уровня, то его нужно заменить новым.

БЕНЗОНАСОС, проверяем-тестируем Pan Zmitser #борода

Проблемы с давлением в топливном насосе

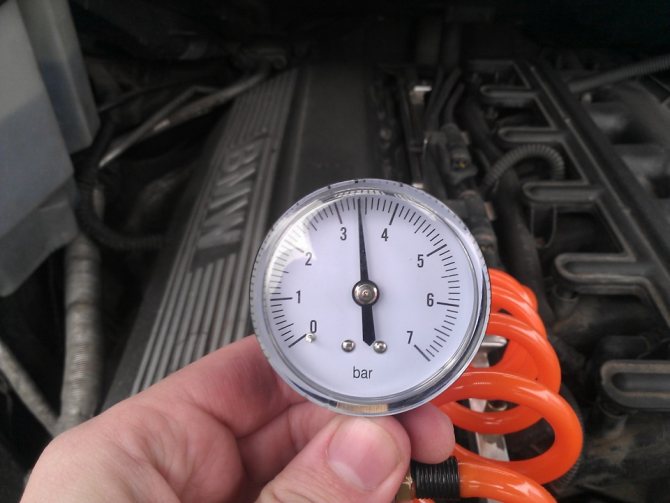

Проще всего приобрести свой манометр для измерения давления в топливной системе. Тогда не придётся платить за эту услугу на станции техобслуживания

Давление в насосе может не достигать нормы. Из-за этого двигатель попросту не запускается или заводится с большим трудом, дёргается, работает с перебоями и провалами. Если причина в неполадках самого насоса, а не фильтра, то, скорее всего, нужно почистить сеточку, предназначенную для грубой очистки. Тогда его менять не придётся.

Проблемы также возникают из-за поломки реле, электромоторчика или предохранителя топливного насоса, неисправности в его «массе».

Другие причины, по которым устройство не держит давление:

• дыра в топливной системе;
• проблемы в работе обратного клапана;
• нарушение в работе регулятора давления;
• пропускают форсунки.

С помощью манометра нужно подключиться к топливной системе. Затем необходимо завести автомобиль и установить уровень давления. Если давление составляет 2,9 кг/см², то двигатель нужно заглушить, а затем вновь завести.

Клапаном на манометре перекрыть магистраль и тут же заглушить двигатель. Если давление в норме, топливный насос и клапан работают исправно. Если после открытия клапана давление падает, то неисправно работают форсунки или регулятор давления топлива.

Клапан может подвисать в регуляторе давления. Нужно завести автомобиль, снять трубку со впускного коллектора. Если давление тут же начало подниматься, клапан необходимо вернуть на место. Теперь давление должно сразу начать опускаться. И так повторить несколько раз. Заглушить мотор. Если давление держится, то всё в порядке.

Видео: Проверка давления в топливной рампе ВАЗ

Диагностика механического бензонасоса

Бензонасос механического типа стоит в автомобиле с карбюраторным двигателем. Для проверки механического топливного насоса, надо:

1. Отсоединить топливный шланг со штуцера впуска карбюратора.
2. Отсоединенный шланг опускаем в прозрачную бутылку или банку. Подкачиваем рычагом топливо и смотрим какова струя подачи топлива. Пузырей воздуха быть не должно.

Если струя появилась не сразу, то это не говорит о неисправности бензонасоса. Обычно рвутся диафрагмы.

Также надо посмотреть сетчатый фильтр, клапан впуска и выпуска.

На иномарках механические бензонасосы, обычно, не разборные. Поэтому их приходится только менять.

В общем, ищем причину неполадок в работе бензонасоса с проверки подачи напряжения на устройство. Если это механический насос, то, скорее всего, износ диафрагмы.

Проблемы в работе устройства вакуумного типа

В работе вакуумного насоса могут возникать сбои. Это может происходить по нескольким причинам:

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.
