Как все работает
Современный автомобиль оснащен значительным количеством всевозможных датчиков, основная задача которых – контроль за работой механизмов или систем.
Данные от этих датчиков передаются на электронный блок управления, который уже на основе полученной информации производит настройку работ определенных систем.
Одним из наиболее важных среди этих контрольных элементов является датчик положения коленчатого вала (ДПКВ, датчик ВМТ).
Данный датчик контролирует скорость вращения коленчатого вала двигателя.
На основе его показаний блок управления настраивает работу топливной системы и системы зажигания.
Если проще, то по показаниям ДПКВ блок управления ориентируется, сколько топлива подать в цилиндры и когда это сделать, а также в какой момент подать искру.
Поэтому, пожалуй, это единственный датчик, из-за неисправности которого может не запустится силовая установка ведь сбой в его работе приведет к нарушению работы топливной системы.
Даже если силовая установка и запустится, то работа ее будет неустойчивой, с перебоями и т. д. Поэтому этот датчик коленвала очень важен и нужно следить за его работоспособностью.
Какой датчик надежнее
Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.
По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы. Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.
Кроме индуктивного (магнитного) типа, применяются еще два вида:
Рекомендуем: Аренда спецтехники — самосвал, нюансы и особенности этого процесса
На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».
Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.
Расположение ДПКВ — особенности конструкции
Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.
Читайте также:
Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.
У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.
Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.
На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:
- индукционный (один из самых распространенных);
- датчик, использующий эффект Холла;
- Оптический.
Об особенностях конструкции и работы каждого из них пока говорить не будем, перейдем сразу к неисправностям.
Устройство ДПКВ
Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.
Рекомендуем: Назначение, устройство и виды подвесок автомобиля
Выпускаются 3 типа датчиков синхронизации:
-
Читайте также:
Оптический датчик
- Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
- Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
- Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.
Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.
Признаки неисправности
Нарушение работоспособности данного устройства сразу же проявиться. Симптомами неисправного ДКПВ являются:
- Невозможность запуска силовой установки;
- Падение динамики авто во время движения;
- Плавающие обороты на разных режимах движения;
- Перебои в работе, неустойчивость оборотов холостого хода;
- При нагрузках возможно появление детонации.
Стоит отметить, что поскольку данный датчик очень важен для функционирования силовой установки, то при его неисправности электронный блок просигнализирует об этом загоранием «Check Engine
».
Конечно, причиной появления данной надписи или значка на приборной панели может быть и нарушение работы в другой какой-то системе, однако в сочетании с указанными симптомами, можно зразу предполагать, что виной всех бед с авто является именно ДКПВ.
Способы проверки
Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.
Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.
Самыми распространенными являются:
-
Читайте также:
- проверка на сопротивление катушки датчика;
- комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
- проверка осциллографом.
Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.
Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.
Проверка на ВАЗ 2110
Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.
Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.
Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.
Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.
Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.
Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.
Если с зазором все в порядке, до демонтируем устройство с авто.

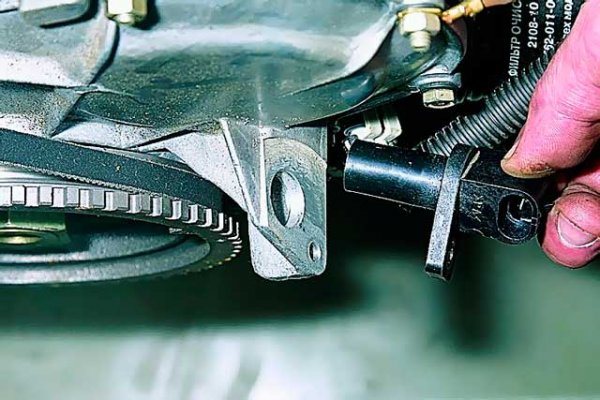

На ВАЗ 2110 оно находится на крышке масляного насоса.
Перед этим лучше нанести метки положения ДПКВ.
Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

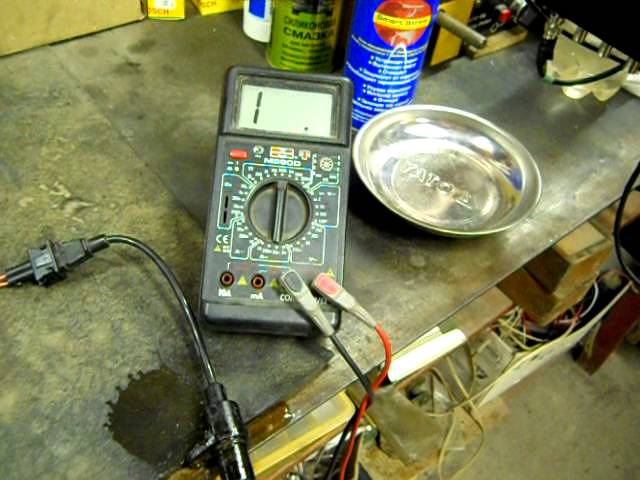

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.
Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.
Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.
Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.
Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.
При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

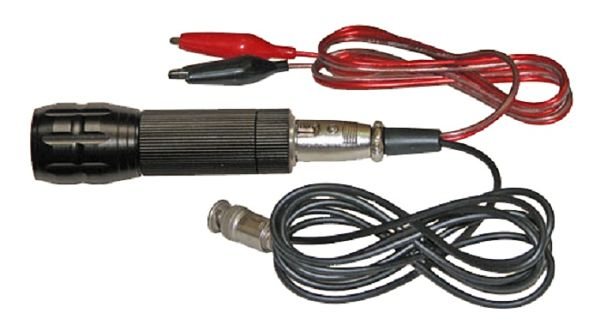

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.
Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.
Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.
После подключения следует перевести прибор в режим «Inductive Crankshaft».
После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.
После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.
Устранение неисправностей
Осуществлять ремонт датчика имеет смысл при таких неисправностях как:
- проникновение внутрь датчика ПКВ загрязнений;
- наличие воды в соединителе датчика;
- обрыв экранирующей оболочки проводов датчика или жгута;
- смена полярности сигнальных проводов;
- отсутствие подключения к жгуту проводов;
- замыкание на массу сигнальных проводов датчика;
- пониженный или повышенный монтажный зазор датчика и диска синхронизации.
Таблица: работа с мелкими дефектами
| Дефект | Способ устранения |
| Проникновение внутрь датчика ПКВ и загрязнений |
|
| Наличие воды в соединителе датчика |
|
| Обрыв экранирующей оболочки проводов датчика или жгута |
|
| Смена полярности сигнальных проводов |
|
| Датчик не подключен к жгуту проводов |
|
| Замыкание на массу сигнальных проводов датчика |
|
| Пониженный или повышенный монтажный зазор датчика и диска синхронизации |
|
Рекомендуем: Роботизированная коробка передач: стоит ли довериться роботу
Как поменять датчик положения коленчатого вала?
Важные нюансы, которые нужно соблюдать при замене ДПКВ:
- Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого ДПКВ, а также маркировку электрических кабелей и контактов.
- При демонтаже и установке нового датчика ПКВ рекомендуется удостовериться в правильности работы синхродиска.
- Заменяют измерительный прибор вместе со жгутом и прошивкой.
Для смены датчика ПКВ потребуется:
- новый измерительный прибор;
- автотестер;
- штангенциркуль;
- гаечный ключ на 10.
Алгоритм действий
Чтобы поменять датчик положения коленчатого вала своими руками нужно:
- Отключить зажигание.
- Обесточить электронное устройство, отсоединив от контроллера клемную колодку.
- При помощи гаечного ключа, открутив винт, фиксирующий датчик, снять неисправный ДПКВ.
- Очистить ветошью посадочный участок от маслянистых отложений и загрязнений.
- Установить новый измерительный прибор при помощи старых крепежных деталей.
- Провести контрольные замеры зазора между зубьями шкива привода генератора и сердечником датчика при помощи штангенциркуля. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика.
- Проверить сопротивление датчика положения коленчатого вала автотестером. У исправного датчика оно должно быть в пределах 550–750 Ом.
- Сбросить показания бортового компьютера, чтобы отключить сигнал Cheсk engine.
- Подключить датчик положения коленвала к сети (для этого устанавливается разъем).
- Проверить работоспособность электроприбора на разных режимах: на холостом ходу и при динамичной нагрузке.
Фотогалерея
Откручивание болта гаечным ключом Замеры штангенциркулем Установка нового ДПКВ
Комплексная проверка на Opel Vectra B
Теперь возьмем другой автомобиль и на нем рассмотрим последний из способов проверки – комплексной.
Такая проверка значительно лучше, чем обычным мультиметром, но по точности недотягивает до осциллографа.
В качестве проблемного авто теперь выступит Opel Vectra B. Симптомы оставляем те же.
Начальные работы тоже не отличаются от ВАЗ-2110: датчик снимается, осматривается, тщательно отмывается и только после этого можно приступать к проверке состояния.
Но для комплексной проверки понадобится больше оснащения:
- Мультиметр;
- Мегаомметр;
- Прибор для измерения индуктивности.
Все измерения лучше производить в отапливаемом помещении, чтобы показания были корректными.
Вначале измеряется сопротивление катушки, как это расписано выше. Показания по сопротивлению должны быть в указанном в техдокументации диапазоне.
Следующая проверка – измерение индуктивности обмотки, для чего используется прибор для ее измерения. У рабочего ДПКВ индуктивность должна быть в диапазоне 200-400 мГн.
Приборы на фото ниже.
Также проверяется сопротивление изоляции мегаомметром. При подаче напряжения в 500 В, показатель сопротивления у датчика должно быть не более 20 Мом.
На основе этих замеров и устанавливается, является ли ДПКВ рабочим, или же требует замены.
Фото приборов ниже.
Особенности проверки на других авто
Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.
Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.
Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.
После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.
Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.
Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.
У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.
У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.
А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.
Каким бы автомобилем вы не обладали, но, если на нем установлен инжекторный двигатель – значит возникновение проблем в работе мотора из-за ДПКВ вполне возможно.
Бывалые автолюбители в своем авто всегда держат запасной датчик, чтобы не быть застигнутым врасплох.
Ведь значительно проще установить новый элемент и поехать дальше, а потом уже проверить снятый на работоспособность, чем в самый неожиданный момент столкнуться с, тем, что автомобиль отказывается нормально работать из-за такого мелкого, но очень важного элемента, как датчика положения коленвала двигателя.
Методы диагностики ДПКВ
При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.
Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.
Метод проверки омметром
Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.
Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.
Мультиметр используется следующим образом:
- Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
- Прикасаемся щупами к концам датчика и смотрим показания.
Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.
Проверка показателей индуктивности
При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.
При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:
- Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
- Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
- Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).
Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.
Диагностика с помощью осциллографа
Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.
Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:
- К выводам датчика положения коленвала нужно подсоединить щупы;
- Запустить программное обеспечение;
- Поводить возле детали любым металлическим предметом.
При исправном датчике на экране прибора строится график на основании показаний ДПКВ.
Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.
Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.
При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.
Печать
Датчик коленвала (ДПКВ) ВАЗ 2114 признаки неисправности
Датчик положения коленчатого вала играет важную роль в стабильности работы двигателя. Пожалуй, это единственный датчик в электрической схеме управления двигателем, из-за неисправности которого мотор может не заводиться.
Виды датчиков коленчатого вала
По своим конструктивным особенностям датчики положения коленчатого вала бывают магнитными, построенными на эффекте Холла или оптическими.
Датчик магнитного (магниторезистивного) типа работает под воздействием магнитного поля, возникающего от проходящего в непосредственной близости постоянного магнита. В датчике Холла сила тока меняется от величины магнитного потока – по принципу работы такая модель напоминает распределитель зажигания. В оптическом датчике встроен зубчатый диск.
Зубчатое колесо

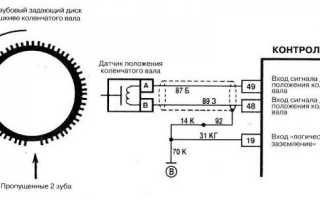

Зубчатое колесо всегда присутствует там, где есть датчик положения коленчатого вала (ДПКВ). При прохождении зубьев рядом с датчиком происходит изменение направления магнитного потока, а датчик измененный сигнал передает на блок управления двигателем. Полученные от ДПКВ данные блок синхронизирует с форсунками, подавая искру на цилиндр в тот момент, когда поршень находится в верхней мертвой точке и идет цикл сжатия.
Зубья расположены по окружности колеса через каждые 6 градусов. Если окружность 360 градусов разделить на 6, то зубьев должно быть 60. Но в этой окружности есть пропуск на 2 зуба, поэтому их всего 58. Так сделано для того, чтобы датчик смог определить через коленчатый вал, когда будет верхняя мертвая точка у поршня первого цилиндра.
Конструктивно зубья могут быть выполнены на шкиве коленвала, на самом коленчатом валу, на маховике и даже на корзине сцепления. Соответственно, и ДПКВ находится рядом с зубчатым колесом. Расстояние между датчиком и краем зуба должно быть ориентировочно около одного миллиметра. Такой зазор необходим для создания магнитного поля.
Где расположен датчик положения коленвала?

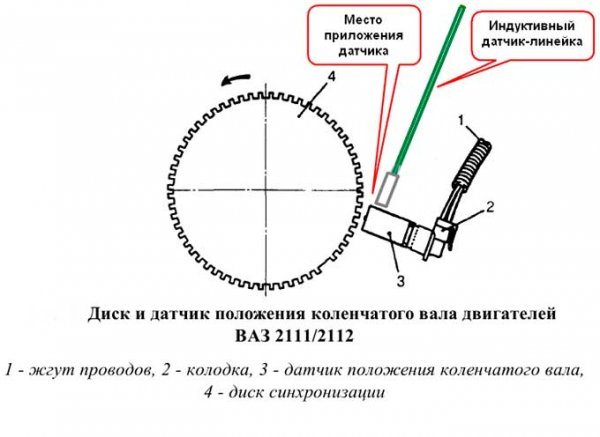

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра.
19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.
После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.
Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.
Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.
Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.
Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.
Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.
На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:
- Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
- Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
- Управление системой зажигания.
- Управление системой изменения фаз газораспределения;
- Управление системой абсорбирования паров топлива;
- Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).
Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.
Данный комплектующий элемент располагается в кронштейне, который установлен в центральной области шкива на приводе генератора. Как правило, на большинстве современных автомобилей он установлен не впритык, а с зазором 1-1.5 мм около конструкции самого зубчатого шкива.
Для удобства отсоединения и регулировки ДПКВ к нему подсоединяют 50-70 см провод, который имеет необходимые разъемы для ключей. Для выставления и корректировки положения необходимо только регулировать шайбу, закрепленную над посадочным гнездом самого элемента. Регулировка шайбы может производиться как вами самостоятельно, так и специалистами в автосервисе – в любом случае она позволит избежать скорой поломки цилиндров двигателя и значительно снизить расход топлива.
Датчик положения коленвала
Расположение датчика положения коленвала
При появлении неисправностей в датчике коленчатого вала бортовой компьютер автомобиля лишается возможности выставить ряд необходимых для работы системы зажигания характеристик:
- Подсчитать количество необходимого для впрыска топлива;
- Выявить нужный момент для впрыска;
- Поменять угол поворота распределительного вала;
- Определить, произошло зажигание или нет (актуально для бензиновых моторов).
Датчик положения коленчатого вала ВАЗ-2114
На ВАЗ-2114 устанавливается ДПКВ магнитного типа. Датчик подходит на многие модели переднеприводных ВАЗ с инжекторным 8-клапанным или 16-клапанным двигателем: ВАЗ-2108-09, ВАЗ-2110-12, «Калина», «Приора». Широко распространенный тип датчика имеет маркировку ВАЗ-2112.
ДПКВ крепится на кронштейне масляного насоса двигателя, а зубчатый диск расположен на шкиве коленвала. Получается, что датчик находится в переднем правом углу автомобиля под капотом. К ДПКВ несложно добраться и довольно легко можно заменить даже новичку. Меняется деталь очень просто: отсоединяется штекер с проводами, отворачивается крепежный винт – все, датчик снят. Ставится он в обратном порядке. Нужно проследить, чтобы под место крепления ДПКВ не попала грязь. После установки детали проверяем зазор между датчиком и зубчатым диском – он должен быть приблизительно 1 мм, допустимо отклонение в ± 0,5 мм.
Признаки неисправности ДПКВ ВАЗ-2114
Как правило, ДПКВ на автомобилях ВАЗ надежен и нечасто выходит из строя. Очень часто причина неисправности кроется не в самой детали, а в оборванных проводах или в попадании грязи и масла между датчиком и зубчатым диском. ДПКВ жжет пострадать от удара в результате наезда на препятствие или при аварии.
Вероятность неисправного состояния датчика ПКВ можно определить по следующим признакам:
- — «плавают» холостые обороты двигателя;
- — не хватает мощности у мотора;
- — возникают детонационные стуки в цилиндрах;
- — двигатель сам набирает и сбрасывает обороты;
- — двигатель совсем не запускается;
- — в салоне загорается сигнальная лампа «Check Ingine».
Невозможно завести двигатель при полностью неисправном датчике. По всем остальным признакам можно только предположить, что неисправен ДКПВ, точнее можно определить на компьютерной диагностике. Нужно смотреть коды ошибок. Например, код 0335 означает неправильный сигнал датчика коленчатого вала, а код 0336 — ошибка сигнала ДПКВ.
Как проверить ДПКВ ВАЗ-2114 на исправность
Для проверки датчика положения коленчатого вала его необходимо снять и осмотреть на предмет механических повреждений. Если на датчике обнаружена грязь, то деталь следует хорошо почистить.
Проверить ДПКВ можно с помощью омметра. У исправного датчика сопротивление катушки составляет 550-750 Ом. Мультиметром проверяют индуктивность обмотки, но быть уверенным в исправности ДПКВ нельзя, даже если все показания будут совпадать с допустимыми параметрами. В данном случае никак не учитывается состояние магнитного сердечника, поэтому для диагностики лучше всего подойдет осциллограф.
Можно по-всякому проверять ДПКВ, но логичнее будет просто заменить его сразу на новый. Если причина не в датчике, нужно искать причину неисправности дальше. Старый ДПКВ можно убрать в запас, он пригодится. Стоит датчик коленвала на ВАЗ совсем недорого, так стоит ли мучиться с замером сопротивления и индуктивности? Цена ДПКВ колеблется в пределах 250-350 рублей, и в дороге запасной датчик может очень выручить.
0 0 голос
Рейтинг статьи
Как проверить датчик коленвала ?
Устройство и принцип работы кислородного датчика
Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки прибора синхронизации .
- 1.Контроль с помощью электрического тестера:
Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика. При разрыве, отсутствует сигнал — прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ сломан. - Включаем тестер на показания сопротивления и измеряем его у катушки датчика, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
- Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в ДПКВ, в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами: мега омметр;
- Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему. Испытание ДПКВ снятом с движителя выполняется в надлежащей очередности: Подключить контакты осциллографа к клеммам катушки ДПКВ. Без разницы какой к плюсу или минусу
Разрыв в осциллограмме на работающем авто моторе означает проход синхродиска около ДПКВ в месте отсутствия 2 зубьев
