Замена задних тормозных колодок

Любую технику надо беречь, ухаживая за ней, правильно эксплуатируя и своевременно ремонтируя. Неотъемлемой частью процедуры технического обслуживания считается проверка состояния тормозной системы.

На современных автомобилях это целый комплекс работ, включающий в себя визуальную, а иногда и компьютерную диагностику. Тем не менее, необходимость в замене тормозных колодок может возникнуть как раньше, так и позже срока очередного ТО.

На износ фрикционных накладок влияют многие факторы:

• Режим, в котором эксплуатируется автомобиль. При езде в плотном городском потоке, где приходится часто останавливаться на перекрёстках, светофорах или просто в пробках, износ происходит значительно быстрее, чем на свободных загородных трассах.
• Манера вождения водителя. Автовладельцам, предпочитающим спокойный стиль езды, задумываться об обслуживании тормозов приходится значительно реже, чем поклонникам агрессивного стиля вождения.
• Климатические условия. При высокой температуре окружающего воздуха нагрузки на тормозную систему возрастают.
• Грязь, попадающая на поверхность накладок, дисков и барабанов, закисание поршней суппортов или цилиндров – всё это тоже существенно снижает ресурс деталей.

С учётом перечисленных факторов точно ответить на вопрос, когда менять тормозные колодки, указав пробег или период эксплуатации, практически невозможно.

Главное – контроль

Осознавая всю важность проблемы, многие разработчики устанавливают на машины датчики износа тормозных колодок.

Датчики бывают разных типов:

• Электронные устройства, передающие информацию на бортовой компьютер или сигнализирующие об износе лампой, загорающейся на панели приборов.
• Механические. В этом случае водитель узнаёт о том, что пришла пора посетить сервисный центр по характерному звуку. Чаще всего это треск, раздающийся в районе колёс.

Но встречаются автомобили, на которых подобные системы контроля отсутствуют. В этом случае можно полагаться лишь на данные визуального осмотра.

Для этого некоторые производители делают в материале накладки специальную прорезь. В любом случае толщина накладки должна составлять не менее 2 мм. Иначе вы рискуете просто повредить поверхность диска, и ответственной детали потребуется срочная замена.

Замена задних тормозных колодок Daewoo Lanos (Nubira, Nexia)

Видео замены передних тормозных колодок VW Passat

Замена задних колодок на ВАЗ 2101-2107 ( КЛАССИКА)( жигули).

Особенности выбора

Прежде чем отправляться в магазин или мастерскую, важно ответить и на другой вопрос: какие тормозные колодки лучше выбрать? Ведь существует множество производителей, специализирующихся на изготовлении этих ответственных компонентов.

Чтобы не попасть впросак, нужно уяснить следующее:

1. Ни при каких условиях в составе фрикционных накладок не должен присутствовать асбест.

Этот, ранее применявшийся в автомобилестроении материал, является сильнейшим канцерогеном. В настоящий момент его использование строжайше запрещено.

2. Не существуют чисто полимерные или керамические тормозные колодки. Большинство компаний разрабатывают собственные рецепты фрикционной массы, которые могут содержать 20 и более компонентов.

Информация о точном химическом составе нередко держится в секрете. Присутствие в нём крупных фрагментарных включений говорит о низком качестве детали, а добавляемая некоторыми производителями металлическая стружка продлит ресурс накладок, но в короткие сроки убьёт диски и барабаны.

3. Рекомендуется устанавливать колодки, диски и барабаны от одного производителя. Этим вы существенно продлите срок службы сопрягаемых компонентов.

Причина проста: изначально характеристики фрикционных накладок подбираются в соответствии с параметрами дисков или барабанов.

В любом случае следует отдавать предпочтение продукции известных брендов с проверенной репутацией.

Замена передних тормозных колодок. Видео:

https://youtube.com/watch?v=jH2IweydzIY

Замена передних колодок ВАЗ 2108-21099, 2110-2115, Калина, Приора, Гранта

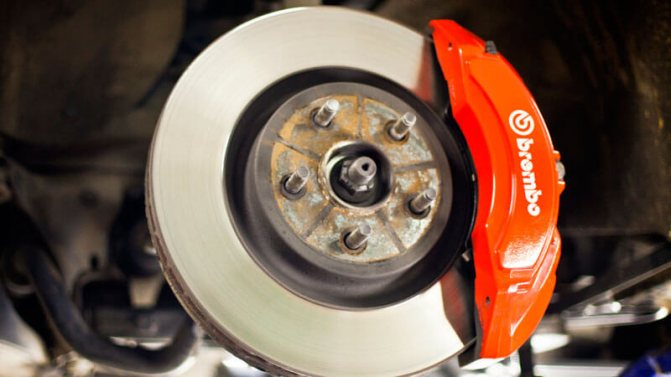

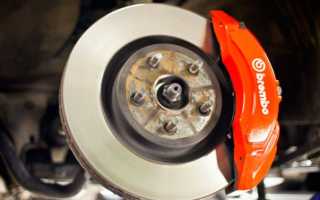

Замена передних тормозных колодок

Поскольку нагрузка на элементы тормозной системы переднего моста автомобиля значительно выше, то их обслуживание приходится производить чаще.

Разница в пройденном километраже может быть весьма значительна – в два и более раз.

На большинство современных машин спереди устанавливаются дисковые механизмы торможения.

Этот случай мы и рассмотрим, отвечая на вопрос, как поменять тормозные колодки. Последовательность действий такова:

1.Ослабляем затяжку болтов обслуживаемых колёс.

2. Вывешиваем одно из колёс автомобиля. Когда в вашем распоряжении есть подъёмник, то машину можно поднять целиком. Если нет, то придётся воспользоваться домкратом, для безопасности зафиксировав с помощью упоров-башмаков задние колёса. Имеет смысл установить под машину для страховки дополнительный упор.

3. Полностью откручиваем болты и снимаем колесо. Дальше могут быть варианты, каждый из которых рассмотрим в отдельности:

• На машине установлены тормозные суппорты с направляющими. В этом случае придётся воспользоваться специальной выколоткой, диаметр которой совпадает с диаметром направляющих. Помните: детали нередко закисают от коррозии. Позаботьтесь о том, чтобы под рукой был баллончик с «жидким ключом». Обработайте им прихваченные коррозией элементы и немного подождите. После этого вы без особых усилий сможете выбить направляющие (в большинстве случаев это можно сделать лишь в одном направлении) и освободить колодки. Запомните положение плоских поджимных пружин, чтобы не ошибиться в процессе обратной сборки.
• На машине установлены суппорты с откидными крышками. Имея дело с такой конструкцией, придётся полностью отвернуть один из болтов крышки и ослабить другой. Сделав это, вы без проблем сможете откинуть крышку в сторону (в зависимости от конструкции – вперёд или назад) и получите доступ к колодкам. Здесь также могут оказаться поджимные пружины, чьё положение придётся запомнить.

4. Выньте одну из колодок. После этого вооружитесь плоской монтировкой. Вставив инструмент в пространство поршнем и тыльной стороной колодки, утопите поршень внутрь суппорта.

Если поршни расположены с двух сторон (встречаются и такие системы), то вам придётся повторить эту операцию зеркально. При этом старайтесь не давить на поверхность диска, чтобы не повредить её.

5. Проверьте целостность пыльников на поршнях. Если они повреждены, обязательно замените. Убедитесь, что на деталях механизма и шлангах нет подтёков тормозной жидкости.

6. Удостоверьтесь в том, что диск не имеет повреждений и не изношен сверх допустимого.

Обезжирьте его рабочую поверхность. Это можно сделать с помощью бензина или спирта.

После этого установите новые детали и произведите сборку в обратном порядке. Некоторые производители вместе с колодками продают специальный состав для притирки. Его придётся нанести тонким слоем на рабочую (трущуюся о диск) поверхность накладок.

7. Несколько раз нажмите на педаль тормоза, чтобы все детали встали на свои места.

8. Установите на место и затяните колесо. После этого повторите все перечисленные операции на другом колесе. С какого начинать – левого или правого – особого значения не имеет. Помните, что действовать надо аккуратно, чтобы не повредить детали тормозной системы.

Замена колодок и барабанов самостоятельно.

Задние тормозные колодки

Замена задних тормозных колодок на Дэу Нексия или Шевроле Ланос не представляет собой большой технической сложности и вполне выполнима в условиях гаража, а при хорошей погоде на подходящей ровной площадке. Тормозные колодки на Нексии

такие же, как и на
Ланосе,
и на многих моделях
Опеля
. Я для установки выбрал колодки WEEN, которые позиционируются как премиум класс, но в тоже время продаются по доступной цене. Забегая вперед, скажу, что проехал после установки уже около 1000 км и после того, как они приработались, я вполне доволен результатом. Это не реклама, поверьте. Ну а теперь о том, как поменять тормозные колодки. Для замены колодок никакой специальный инструмент не потребуется. Будет достаточно пассатижей, отверток простой и крестообразной, домкрата и баллонного ключа.

И еще потребуется штангенциркуль и напильник.

Подставьте под передние колеса упоры с обеих сторон и включите 1 передачу, опустите рычаг стояночного тормоза

. Ослабьте крепление колесных болтов задних колес и установите заднюю часть автомобиля на надежные подставки. Лучше сразу с обеих сторон (придется еще регулировать стояночный тормоз).

Работать на домкрате категорически запрещается.

Проверьте уровень тормозной жидкости в бачке, возможно, потребуется немного отобрать (например, с помощью шприца), так как при сжатии поршней рабочих цилиндров уровень заметно поднимется.

Контролируем уровень тормозной жидкости

Снятие тормозного барабана.

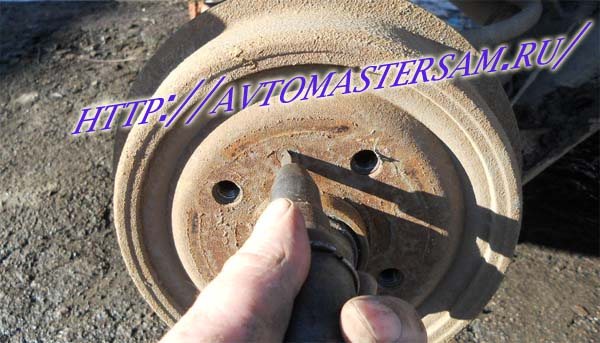

Снимаем колесо и отворачиваем винт крепления барабана.

Откручиваем винт крестовой отверткой, если приржавел можно использовать ударную.

Если барабан сидит на ступице плотно, то нужно обработать фланец WD-шкой или уксусной эссенцией и обстучать молотком через деревяшку. При сильном износе барабана, если снятию мешают колодки, нужно будет отпустить натяжение тросов «ручника» и через отверстие в опорном диске (с обратной стороны, закрывается резиновой пробкой) отверткой отодвинуть разжимной рычаг стояночного тормоза. Но это как крайний вариант, бывает редко. В процессе длительной эксплуатации по краю рабочей поверхности барабана образовывается буртик, его следует сточить напильником или наждачным камнем. После удаления буртика промеряем диаметр тормозного барабана штангенциркулем не менее чем в двух противоположных направлениях.

Контроль геометрических размеров барабана.

Если внутренний диаметр барабана превышает 201 мм его следует заменить. Замену тормозных барабанов производите парами (с обеих сторон одновременно).

Теперь переходим к осмотру тормозного механизма (для наглядности схема). Возьмите за правило: проверять все, что можно увидеть, пощупать, покачать и т.д. В конкретном примере (пружина подвески, амортизаторная стойка, тормозная трубка, люфт в подшипниках ступиц, рабочий цилиндр (подтекание, целостность резиновых чехлов)).

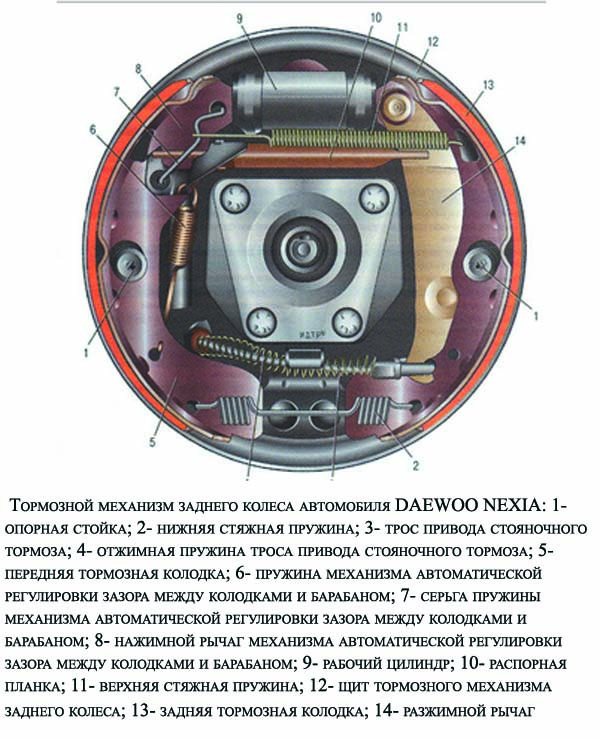

Схема тормозного механизма.

Снимаем отверткой или пассатижами верхнюю стяжную пружину, затем опорные стойки (придерживаем стойку с обратной стороны, а пассатижами нажимаем на шайбу и поворачиваем), после этого все разбирается без проблем. С помощью щетки по металлу и сухой тряпки очищаем тормозной щит от загрязнений. Смазываем тугоплавкой смазкой места контакта колодок с опорным щитом и рабочим цилиндром.

Смазка опорных точек

Если толщина фрикционных накладок 1,5 мм или близка к этому, такие тормозные колодки следует заменить(колодки меняем комплектом, с обеих сторон, запрещается менять колодки местами). Так же следует менять колодки, на которых накладки замаслились, отстают от основания, имеют сколы и глубокие борозды. При замене колодок производитель рекомендует менять и сопутствующие детали (пружины, распорные планки, опорные стойки). В продаже имеются вот такие комплекты.

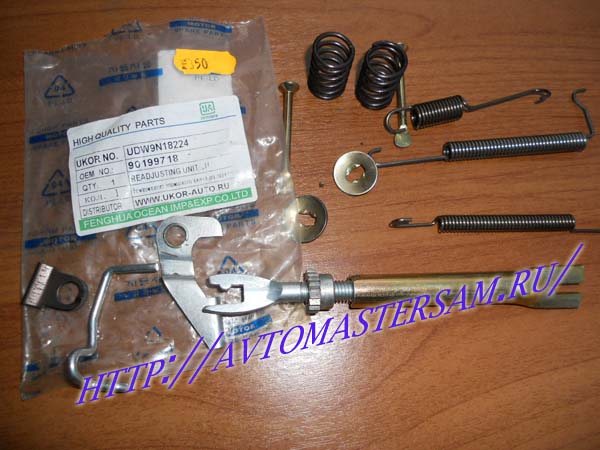

Ремкомплект

В конструкции заднего тормоза очень интересно реализован механизм автоматического регулирования зазоров между колодками и барабаном, благодаря раздвижным распорным планкам, одновременно выбирается, по мере износа, зазор в основной рабочей системе и осуществляется регулировка стояночного тормоза. И здесь есть несколько моментов, на которых при сборке следует заострить внимание. Распорные планки и регуляторы с левой и правой сторон автомобиля невзаимозаменяемы

.

А в купленном мною ремкомплекте левого тормоза зубцы на регулировочной гайке были нарезаны в другую сторону, пришлось оставить родную. Будьте внимательны.

А зубцы в другую сторону

Гайка на резьбе стержня распорной планки должна вращаться легко, без каких-либо усилий. Перед установкой, резьбу следует смазать, гайку завернуть до конца, но не затягивать.

Смазка резьбы распорной план

Важный нюанс по работе механизма регулирования зазоров подсказал lexa67068rus с drive2 об установке на колодке, которая устанавливается впереди по ходу движения автомобиля, распорной корончатой шайбы.

Установка шайбы на колодку

При отсутствии этой шайбы двуплечий рычаг может попадать между колодкой и распорной планкой, результате чего автоматическая регулировка работать не будет. С новыми колодками эти шайбы не поставляются и в ремкомплекты с пружинами тоже не прикладываются. Приобретать их приходится отдельно, номер детали по каталогу 94525222.

Ремкомплект шайб

Сначала на колодку устанавливаем распорную шайбу, затем рычаг механизма регулировки.

Механизм с шайбой сборка

Устанавливаем все детали на свои места, сдвигая колодки внутрь при помощи монтировки и баллонного ключа, утапливаем поршни рабочего цилиндра, пока не упрутся в распорную планку. Одеваем верхнюю стяжную пружину.

Механизм подведения в собранном виде.

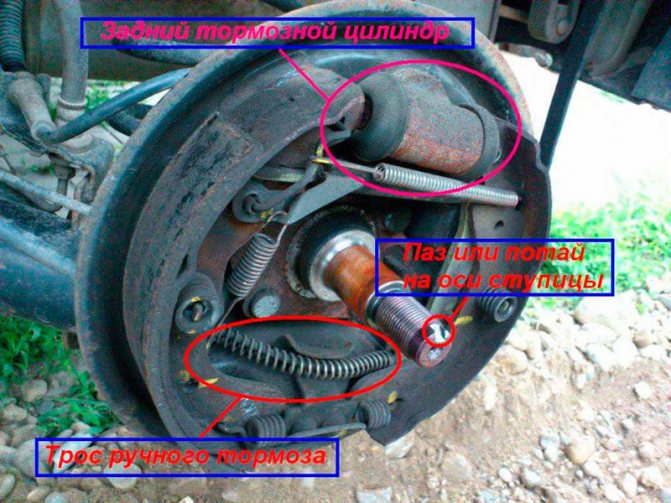

Тормозной механизм заднего колеса Опель Нексия Ланос

Ставим на место барабан, фиксируем винтом и нажимаем несколько раз на педаль тормоза, подводим колодки к барабану, при этом должны быть слышны щелчки механизма автоматической регулировки зазоров. Когда щелчки прекратятся, следует проверить легкость вращения барабана. Допустимы легкие задевания колодки, которые прекратятся после приработки. Если все нормально, устанавливаем колесо. Не забываем протянуть болты после опускания на землю.

Замена задних тормозных колодок

В случае, когда на заднем мосту вашей машины установлены дисковые тормозные механизмы, процесс замены будет таким же, как и для передних колёс.

Как поменять задние тормозные колодки, имея дело с барабанной системой? Действуйте в следующей последовательности:

• Снимите колесо и обеспечьте себе свободный доступ к обеим сторонам барабанного механизма.
• Сведите колодки. Чтобы точно понять, каким образом это можно сделать, придётся ознакомиться с руководством по ремонту именно вашей машины. Дело в том, что существует несколько типов устройства механизма, сводящего барабанные колодки. Чаще всего встречаются такие варианты: 1. Окошко, размещённое на внутренней стороне монтажного диска. Через него с помощью отвёртки вы должны воздействовать на управляющий механизм (звёздочку или рычаг). Но направления воздействия могут быть различны. Их придётся уточнять.

  2. Механизм, установленный на тросе ручника (встречаются самые разные). Хорошо помогает и просто ослабление тросов ручного тормоза.

• В барабан должны быть ввёрнуты два винта. Выверните их и вверните в специальные отверстия, расположенные в районе ступицы. Иногда при этом приходится внимательно следить, чтобы напротив отверстий был бортик ступицы, а не отверстие или пустота. Закручивайте винты равномерно. Барабан должен сдвинуться, и вы сможете его снять. После этого выверните винты.
• Тщательно запомните расположение и места фиксации пружин и распорных планок. А ещё лучше сфотографируйте или зарисуйте.
• Круглогубцами или небольшими пассатижами проверните на 90 градусов «солдатики» так, чтобы они вышли из фиксирующих шайб и освободили пружины.
• С помощью клещей или пассатижей снимите стягивающие барабанные тормозные колодки пружины.
• После этого в большинстве случаев вы сможете снять колодки. Но иногда бывает, что детали закреплены с помощью зажимов или болтов – этот крепёж также придётся удалить.
• Убедитесь в отсутствии подтёков тормозной жидкости и целостности пыльников тормозного цилиндра. При необходимости произведите замену.
• Утопите оба поршня тормозного цилиндра в его корпус. Встречаются конструкции, где для этого поршень или его сердечник приходится вращать по резьбе.
• Установите новые колодки на место, не забыв правильно смонтировать распорные планки и другую арматуру. Зафиксируйте их солдатиками и стяните пружинами.
• Обезжирив внутреннюю поверхность барабанов, установите детали на место. Если всё собрано правильно, они встанут без усилий.
• Заверните болты в те отверстия, откуда вы их выворачивали в самом начале.
• Разведите (воспользовавшись предусмотренной системой регулировки) тормозные колодки до упора. После этого постепенно сводите их обратно до тех пор, пока барабан не начнёт свободно вращаться. Производите регулировку равномерно.
• Повторите всё то же самое на втором колесе. Отрегулируйте натяжку тросов ручного тормоза.
• Установите на место и затяните колёса.

После этого можете считать, что замена колодок произведена вами успешно.

Как выбрать хорошие передние тормозные колодки? Видео:

Как выбрать хорошие передние тормозные колодки.

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

1. Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
2. Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
3. Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.
