Что собой представляет датчик фаз

Каждый современный автомобиль имеет датчик положения распредвала. Он является очень важной частью любого транспортного средства, поскольку помогает обеспечить работу двигателя должным образом. Датчик положения распределительного вала встроен рядом с двигателем прямо под капотом. Как правило, у разных производителей автомобилей и брендов для установки датчика есть собственное уникальное место рядом с двигателем. Вы можете найти его либо в задней части головки блока цилиндров, либо рядом с двигателем.

В этой статье мы рассмотрим ДПРВ. Многие путают его с датчиком положения коленчатого вала, потому что они очень похожи. Но вы должны понимать разницу, ведь они выполняют в автомобиле разные функции и имеют разные симптомы и причины неполадок.

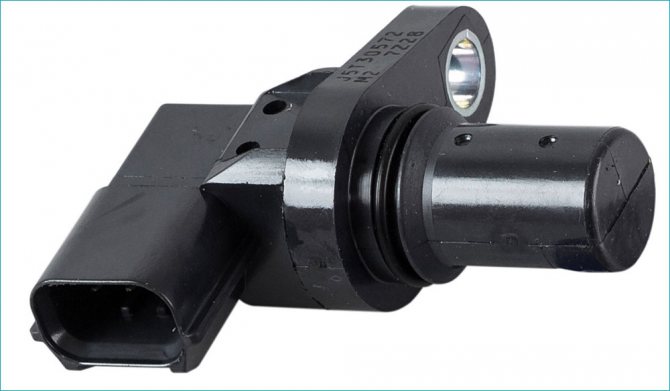

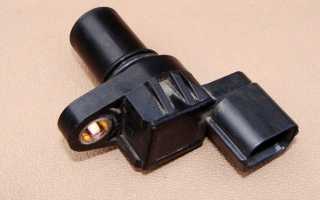

Что такое датчик положения распределительного вала

Датчик положения распредвала также называют датчиком цилиндра или датчиком фаз. В последовательных системах впрыска топлива электронный блок управления должен определить, в какой цилиндр следует делать впрыск дальше. Эта информация влияет на работу двигателя и поступает от ДПРВ. Во время вращения двигателя ДПРВ посылает сигнал на бортовой компьютер всякий раз, когда определённый цилиндр находится в верхней «мёртвой» точке (ВМТ). Таким образом, оценивается продолжительность импульсного впрыска, за что и отвечает датчик распредвала.

В системах одновременного впрыска топлива бортовой компьютер не служит для определения цилиндра и порядка впрыска, так для работы системы как это не обязательно. Когда появляется сигнал от коленчатого вала или распределителя, точный цилиндр определяется путём распознавания механических положений коленчатого вала, распределительного вала и клапанов.

Используемые типы датчиков

Самыми популярными являются 2 типа ДПРВ, которые выглядят практически одинаково и незначительно отличаются друг от друга конструкцией:

• индуктивный;
• датчик Холла.

Индуктивный датчик нужен для регистрации цилиндра и может быть расположен внутри распредвала. Поэтому вблизи него монтируется устройство с магнитом. Каждый раз, когда магнит проходит через ДПРВ, его магнитное поле изменяется, и полученный импульс посылается на бортовой компьютер для последующей обработки.

Датчик Холла может быть расположен внутри распределительного вала. На валу устанавливается экран с гнездом и магнитом. Когда экран проходит между магнитом и датчиком холла, ДПРВ включается и выключается. Пока гнездо находится перед ДПРВ, напряжение возвращается к усилителю через третий сигнальный кабель. Пока перед датчиком находится сплошной сектор экрана, напряжение обратной связи прерывается, поскольку магнитное поле исчезает.

Замена датчика Холла на двигателе AAH

Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики. Часть 11

Как работает и как устроен датчик фаз

Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса.
Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Датчики фаз бывают двух типов:

Датчик щелевой имеет форму в виде буквы П, в разрезе проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит, тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала, который подает подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача полностью готового выходного сигнала на ЭБУ силовой установкой.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс от ДПРВ был сформирован в момент прохождения ВМТ в первом цилиндре. В этот же момент сигнал подается от ДПКВ, после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Где находится датчик

Расположение ДПРВ меняется в зависимости от марки автомобиля. В большинстве случаев найти его можно в следующих местах:

• вблизи головки блока цилиндров;
• возле разъёмов для проводки на передней части мотора;
• возле крепления зубчатого ремня;
• на задней стороне головки блока цилиндров;
• специальное отделение под капотом;
• внутри головки блока цилиндров.

Прежде всего обратитесь к руководству по ремонту вашего авто от производителя. Здесь содержится вся необходимая информация.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Выбор и установка блокиратора КПП (АКПП)

Принцип работы датчика положения распредвала

Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.

Эта информация необходима для 3 целей:

1. Для начала подачи топлива при последовательном впрыске.
2. Для срабатывания сигнала электромагнитного клапана для системы впрыска насоса.
3. Для управления детонацией цилиндра.

ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Какая коробка передач лучше: автомат, робот или вариатор?

Проблемы, которые может создать неисправный датчик распредвала

Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала». На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.

Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.

Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина. Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.

Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.

Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.

Подведем итоги

Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.

Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114.

Напоследок отметим, что если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.

Датчик фаз. Полная проверка на работоспособность

Возможные причины неисправности

ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.

С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.

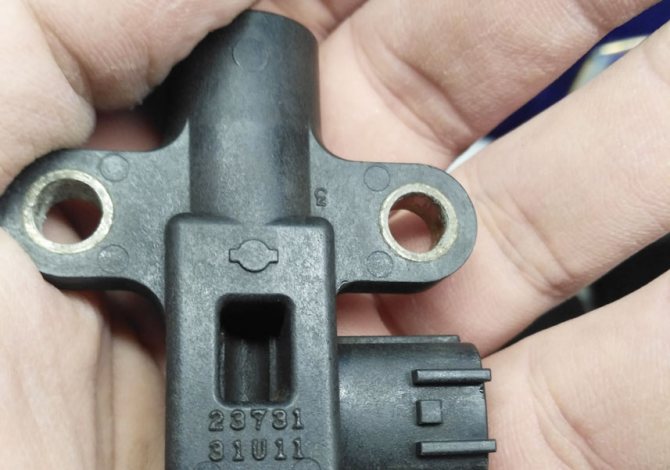

Как проверить датчик положения распредвала

При устранении неисправности, связанной с подозрением на неисправность ДПРВ, вы должны следовать диагностическим рекомендациям в литературе по эксплуатации транспортного средства от производителя, чтобы изолировать неисправный компонент при наличии кода неисправности. Другого способа узнать, что является причиной проблемы (искра, плохой модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания) нет.

Магнитные ДПРВ можно проверить, отсоединив электрический разъём и проверив сопротивление между клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать напряжение от 500 до 900 Ом. При тестировании ДПРВ всегда учитывайте технические характеристики производителей автомобилей. Очевидно, что если вы увидите нулевое сопротивление (короткое замыкание) или бесконечное (открытое) сопротивление, то это значит, что ДПРВ не работает и нуждается в замене.

Признаки неисправности

Стоит сразу сказать, что при неисправном датчике распредвала двигатель будет продолжать работать и заводиться, но с некоторой задержкой.

На неисправность ДПРВ могут указывать следующие признаки:

Эти симптомы могут указывать на неисправность ДПРВ, но также могут говорить и о других проблемах. Необходимо пройти диагностику в сервисе.

Среди причин неисправности ДПРВ можно назвать следующие:

Само по себе это небольшое устройство редко выходит из строя.

Проверка двухпроводного индуктивного датчика

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

• затрудненный пуск;
• неустойчивую работу двигателя;
• двигатель трясется, работает перебоями;
• возможно загорание «check» на панели приборов;

1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

• Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
• Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
• Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
• После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
• Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

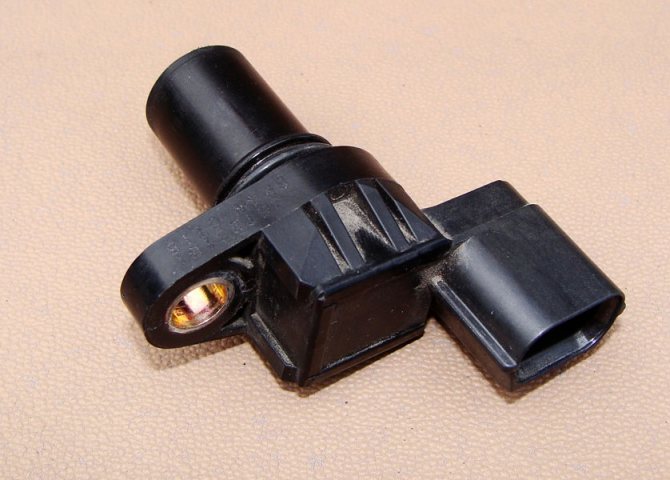

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Проверка датчика распредвала датчика фаз, на видео исправный датчик

Основные признаки, по которым можно самому определить проблемы с датчиком положения коленчатого вала ДПКВ. Причины сбоев, поломок, самостоятельная проверка.

Причины затрудненного пуска холодного двигателя. Список неисправностей. Что нужно проверить для диагностирования и более точного определения проблемы.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Принцип действия системы изменения фаз газораспределения VVT. Гидроуправляемая муфта, ступенчатое регулирование VVTL-i, VTEC. Электромагнитный привод ГРМ.

Почему загорается аварийная лампочка низкого давления масла на холостом ходу или в движении. Диагоностика неисправности, проверка датчика давления масла.

Назначение распределительного вала в конструкции ГРМ. Привод распредвала, фазы газораспределения. ГРМ с одним или двумя распределительными валами.

Проверка трёхпроводного ДПРВ

Шаги по тестированию трёхпроводного ДПРВ:

• снимите крышку воздушного фильтра;
• отсоедините 3-контактный разъём в ДПРВ;
• включите зажигание;
• с помощью мультиметра и кабелей из комплекта измерьте напряжение между клеммами 1 и 3 разъёма датчика;
• рекомендуемое значение: от 4,5 до 5,5 В;
• выключите зажигание;
• проверьте провода между испытательной коробкой и 3-контактным разъёмом для разомкнутой цепи;
• рекомендуемое сопротивление провода: макс. 1,5 Ом;
• проверьте провода на короткое замыкание, на аккумулятор (+) и землю (GND);
• если провода и напряжение в порядке, замените датчик положения распределительного вала (CMP).

Двигатели 1.8L:

ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.

• отсоедините 3-контактный разъем датчика положения распределительного вала;
• переключите DMM в положение измерения напряжения;
• подключите DMM между внешними клеммами разъёма;
• переключите зажигание в положение «ON», но не запускайте двигатель. Вы должны увидеть минимум 4,5 вольта;
• пеперь выключите зажигание «OFF»;
• подключите тестовый блок VAG 1598/22 к разъёму ECM;
• проверьте проводку между испытательным блоком и разъёмом ECM, используя электрическую схему. Проверки должны выполняться по каждому из следующих пунктов:

1. Провод 1 и гнездо 11.
2. Провод 2 и гнездо 76.
3. Провод 3 и гнездо 67.

• для каждой из вышеуказанных проверок максимальное сопротивление не должно превышать 1,5 Ом.
• проверьте все провода на короткое замыкание.
• при подключении и наличии напряжения между клеммами 1 и 3, замените датчик положения распределительного вала.
• если проводка в порядке, но между клеммами 1 и 3 отсутствует напряжение, замените ECM.

Двигатели 2.8L:

ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.

• отсоедините 3-контактные разъёмы проводов от датчиков положения распределительного вала (CMP);
• подключите DMM для измерения напряжения на клеммах 1 (+) и 3 (заземление) разъёма CMP с помощью адаптеров из комплекта для тестирования;
• переключите зажигание в положение «ON», но НЕ запускайте двигатель;
• Измерьте напряжение между клеммами 1 и 3. Должно быть минимум 9,0 вольт;
• включить зажигание «OFF»;
• подключите тестовый блок к разъёму ECM;
• проверьте проводку для разомкнутой цепи между ECM и 3-контактным разъёмом в соответствии с электрической схемой;
• для разъёма датчика CMP на правой головке цилиндра измерьте следующее:

1. Коннекторный разъём 1 с разъёмом ECM 11.
2. Соединительная клемма 2 к разъёму ECM76.
3. Коннекторный разъем 3 с гнездом ECM 67.

• максимальное сопротивление не должно превышать 1,5 Ом;
• для датчика CMP на левой головке цилиндра измерьте следующее:

1. Коннекторный разъем 1 с разъёмом ECM 11.
2. Разъем 2 с ECM 44.
3. Коннекторный разъем 3 с ECM 14.

• для каждой из этих проверок максимальное сопротивление 1,5 Ом;
• если проводка и напряжение на клеммах 1 и 3 в порядке, замените датчик положения распределительного вала;
• если проводка в порядке, но все ещё нет напряжения на клеммах 1 и 3, замените ECM.

Функциональный тест датчика CMP:

• для функциональной проверки датчика положения распределительного вала отсоедините 4-контактный разъем от катушки зажигания и проверьте память DTC;
• проверьте напряжение питания датчика положения распределительного вала и убедитесь, что он в порядке;
• отодвиньте резиновый разъём датчика CMP (датчик остаётся подключённым);
• подключите тестер напряжения между клеммой 1 (+) и 2 (фаза);
• заведите двигатель на несколько секунд;
• на каждый второй оборот двигателя тестер напряжения должен кратковременно мигать;
• если индикатор напряжения не мигает, выключите зажигание и отсоедините 3-контактный разъём от датчика положения распределительного вала;
• подключите тестовый блок к разъёму ECM;
• проверьте провод сигнала на отсутствие обрывов между клеммой 2 и гнездом B2. Максимальное сопротивление не должно быть больше 1 Ом;
• если указанное значение не получено, проверьте наличие короткой или разомкнутой цепи в проводке между разъёмом датчика CMP и ECM;
• если проводка в порядке, подключите DMM между гнездом тестового блока B2 и заземлением;
• поверните ключ зажигания в положение «ON». Должно быть не менее 4,0 вольт;
• если указанное значение не получено, замените ECM;
• если значение получено, замените датчик положения распределительного вала (CMP).

Проверка сопротивления проводки ДПРВ

Это мы проверили напряжения, приходящие на ДПРВ. Это хорошо, но для полной картины необходимо проверить ещё сопротивление и целостность этих проводов.

Для этого первым делом отключаем отрицательный вывод аккумуляторной батареи!!!

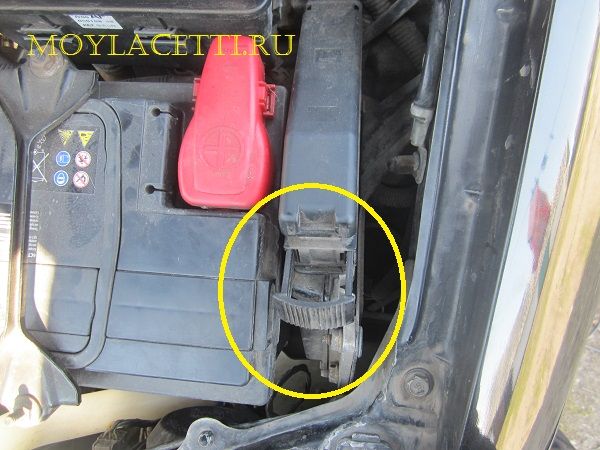

Вытаскиваем фиксатор колодки ЭБУ

Снимаем колодку с ЭБУ

Все три провода от колодки датчика ДПРВ идут к колодке ЭБУ. Наша задача проверить каждый провод отдельно, а именно:

• проверить его сопротивление – оно должно быть в идеале нулевым
• проверить его целостность – для этого, при подключенном мультиметре в режиме измерения сопротивления, необходимо подёргать жгут с проводом по всей длине. Сопротивление не должно меняться. Если меняется – значит где-то нарушается контакт.

Переводим мультиметр в режим измерения сопротивления. Не в режим прозвонки, а именно в режим измерения сопротивления до 200 Ом!

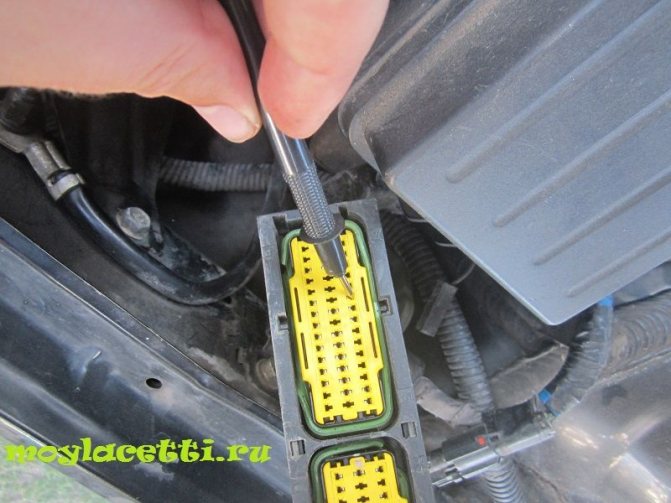

Подключаем один вывод мультиметра к 66-му контакту колодки ЭБУ…

…а второй щуп к первому контакту колодки ДПРВ

Проверяем сопротивление и продёргиваем жгут. Сопротивление всегда должно быть близко к нулю.

Теперь подключаем один щуп к 17-му контакту колодки ЭБУ…

…а другой щуп ко второму контакту колодки ДПРВ

Производим аналогичные замеры.

Ну и на последок, подключаем один щуп к 22-му контакту ЭБУ…

…а второй щуп к третьему контакту колодки ДПРВ

Если всё так как нужно, то можно считать, что проводка ДПРВ в хорошем состоянии, а если хоть в одном из вариантов сопротивление завышено, либо изменяется при физическом воздействии на жгут проводов, тогда необходимо разобрать жгут и найти проблемное место.
