Реле и предохранитель стартера Лада Приора где находится

15 январь 2015 Лада.Онлайн 2 454 835 311
Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Где находятся предохранители приора под капотом

Пошаговая замена предохранителя прикуривателя на Priora в монтажном блоке

• Первым делом у нас происходит подготовительный момент. Для этого требуется выключить совсем зажигание и отключить аккумулятор. Как поступить? Снять клемму с минусовым показателем.
• Вы уже знаете, где находится монтажный блок. Он крепится 3-мя болтиками, их с легкостью можно открутить.
• Крышку после снятия болтов нужно зацепить снизу и аккуратно снять.
• Как говорилось ранее, предохранительный элемент, отвечающий за работу прикуривателя, располагается в верхнем ряду, и при этом крайний справа. Даже если вы определили его местоположение, для полной уверенности нужно свериться с крышкой блока. Маркировка элемента F13.
• В корпусе блока расположены специальные пинцеты (по маркировке 1 и 2 соответственно). Аккуратно сжав пинцетом предохранитель, извлекаем его. В большей степени вероятности вы увидите обрыв нити или что устройство оплавилось. В некоторых случаях вышедший из строя элемент вообще не имеет визуально повреждений.
• Установите новый элемент в посадочное место. Сверьте расчетный показатель предохранителя, он должен составить 15А.
• Установите на место крышку блока, закрепите ее.
• Подключите минусовую клемму аккумулятора.

Пошаговая замена предохранителя прикуривателя на Priora в моторном отсеке

• Проводим подготовительные работы, во время которых требуется выключить зажигание LADA Priora и снять минусовую клемму аккумулятора.
• Около аккумуляторной батареи имеется основной автомобильный блок предохранителей. Его требуется открыть и найти элемент, имеющий маркировку F3. Обязательно всегда сверяйтесь со схемой.
• На следующем этапе извлекаем предохранитель, точно таким же образом, как было описано в инструкции по замене предохранительного элемента в монтажном блоке, располагающемся в салоне авто.
• Устанавливаем исправный новенький предохранитель. Помним, что его номинальная сила тока составляет уже 60А.
• Подключаем аккумуляторную батарею.

Предохранители приоры

Электромагнитное реле

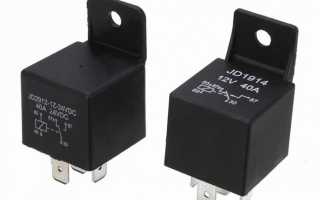

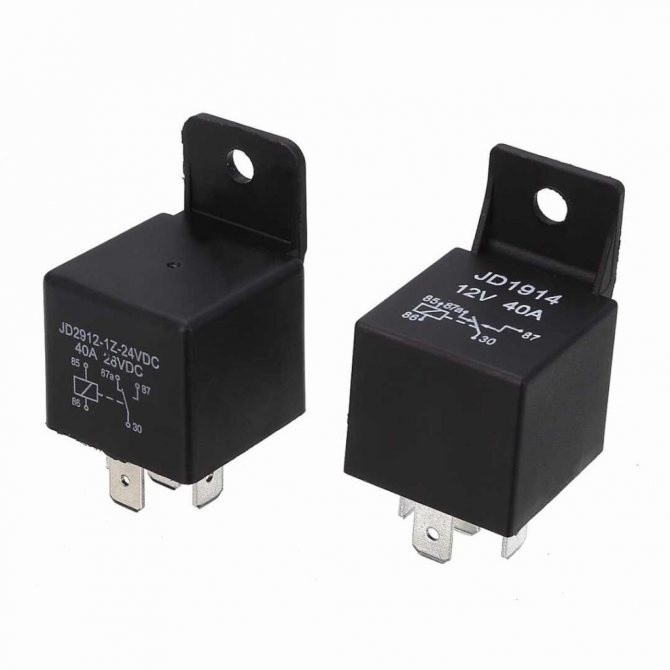

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Как проверить на Приоре реле

Дабы самостоятельно убедиться, что нет блокировки контактов реле стартера (маркировка К3), следует его извлечь и в разъем поставить новый исправный элемент. Если нового реле нет, то можно использовать перемычку, в ее качестве подойдет даже отвертка.

Если при данной манипуляции стартер начал работать, как полагается, то все очевидно. Неисправно реле. Если устройство не работает, потребуется искать далее поломку.

Совет от специалистов: Если вы находитесь далеко от дома или сервиса, а реле неисправно, то его можно заменить таким же, которое стоит в блоке К10. Это взаимозаменяемое реле отвечает за обогрев заднего стекла.

В тяговом реле LADA Priora могут встретиться такие неисправности:

• Колодка окисляется;
• Замыкает катушка электромагнита;
• Начинают подгорать контакты.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

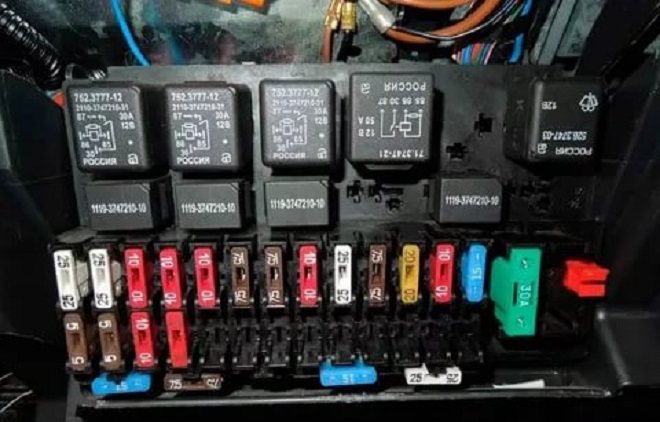

Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.

Как устроен и работает в Приоре стартер

Кратко и понятно объяснить, что такое стартер легко: это по своей сути мотор, который за счет электрической силы приводится в действие. Устройство постоянно требует тока, которым его питает, естественно же аккумулятор. Каково предназначение механизма? Раскрутка коленчатого вала до минимальных оборотов. Продолжительность работы его составляет не больше 15-секунд.

Водитель Лада Приора и любых других авто должен знать, что если у вас произошла неудачная попытка запустить движок, то обязательно следует выдержать паузу, прежде чем повторить свою попытку. Пауза перед повторным запускам должна быть хотя бы в 2 раза дольше, чем время работы стартера, то есть минимум выдержите 30-секунд.

Магнитола Лада Веста

Лада Веста или Киа Рио что лучше

Установка динамиков Лада Веста

Чем обусловлено это правило? Потому что коленвалу стартер должен дать сильный крутящий момент, который позволяет превозмочь как компрессию в цилиндрах, так и силу трения. Нагревается сильно проводка, поскольку стартеру требуется до 300-400А тока. Если есть неисправность, то проводка может перегореть или расплавить саму изоляцию, что приведет к короткому замыканию.

Рассматриваемое нами устройство было сконструировано так, что каждый легко может узнать, где находится оно, дабы разобрать и осуществить ремонт.

Стартер в авто состоит из таких элементов:

• Диодный мостик;
• Постоянные магниты;
• Передняя крышка/задняя крышка;
• Так называемый якорь;
• Муфты;
• Щетки графитовые/их держатели;
• Шестерня;
• Обычные подшипники;
• Реле.

Рабочий принцип устройства построен на взаимодействии магнита и поля якоря. Реле помогает передвигаться муфте и шестеренке по валу. Вот так и осуществляется ввод/вывод его из зацепления зубчатым венчиком.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.

В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма» и «Стандарт»

Основной блок предохранителей и реле Приоры в комплектации «Норма+» и «Люкс»

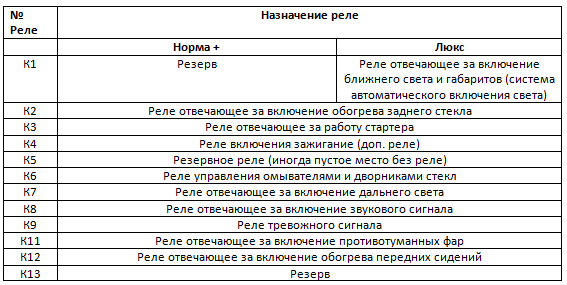

Расположение и назначение реле в основном блоке Приоры в комплектации «Норма+» и «Люкс»

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.

Таблица силовых предохранителей в подкапотном пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

1. Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
2. Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
3. Реле двигателя вентилятора правого;
4. Дополнительное реле вентиляторов;
5. Реле двигателя вентилятора левого;
6. Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
7. Предохранитель компрессора кондиционера (15 А);
8. Реле отвечающее за работу двигателя отопителя;
9. Реле компрессора кондиционера;

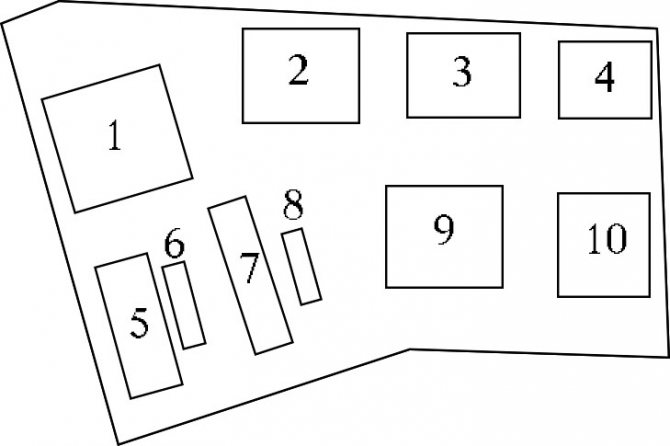

Предохранители и реле автомобиля с кондиционером Panasonic

1. Реле скорости отопителя;
2. Реле двигателя вентилятора правого;
3. Реле включение вентиляторов последовательно;
4. Реле двигателя вентилятора левого;
5. Предохранитель левого двигателя вентилятора (30А);
6. Предохранитель правого двигателя вентилятора (30А);
7. Предохранитель электродвигателя отопителя салона (40А);
8. Предохранитель компрессора кондиционера (15А);
9. Реле электродвигателя вентилятора отопителя салона;
10. Реле компрессора кондиционера;

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене. Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

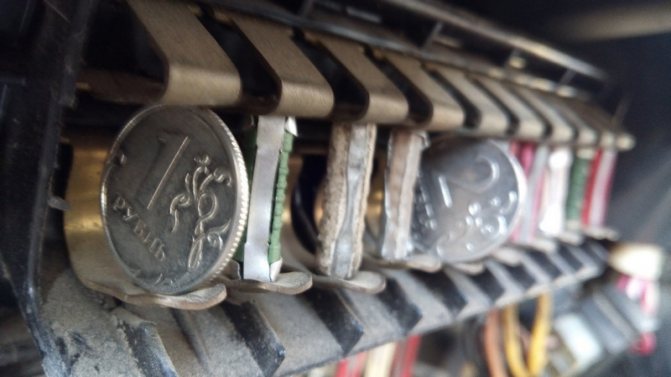

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Как заменить предохранитель прикуривателя в моторном отсеке – пошаговая инструкция

Для того, чтобы заменить предохранитель прикуривателя в моторном отсеке выполним следующую инструкцию:

1. Выключите зажигание и отключите аккумуляторную батарею.
2. Рядом с аккумулятором располагается главный блок предохранителей. Найдите, сверяясь со схемой, элемент с маркировкой F3.
3. Снимите неисправный предохранитель аналогично предыдущему алгоритму. Установите новый элемент, номинал силы тока которого составляет 60 А.
4. Подключите аккумулятор.

Получайте от жизни удовольствие, пользуйтесь новыми достижениями техники. Но делайте это с умом, выбирая правильные приборы, подходящие под ваш автомобиль Лада Приора.
