Двигатель на ваз 2107 инжектор сколько лошадиных сил

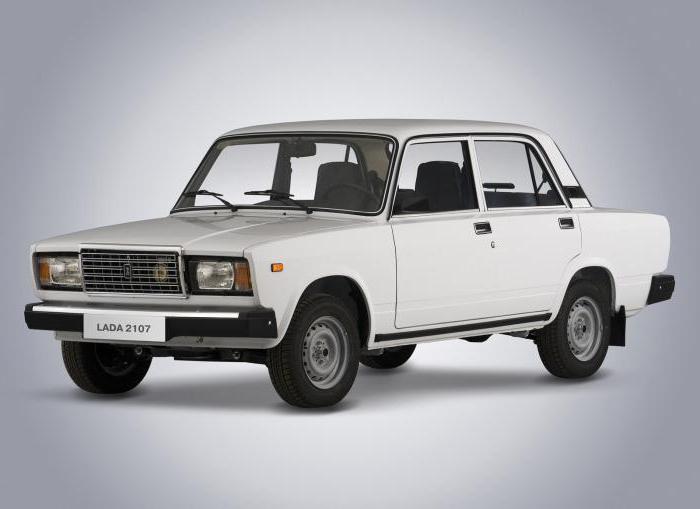

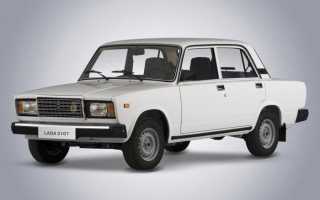

ВАЗ 2107 представляет собой заднеприводный дверный седан, производимый с 1982 года на Волжском автозаводе. Улучшенный дизайн в свое время наградил машину званием «Русского Мерседеса». По своей сути lada ваз 2107 представляет собой люксовый вариант утилитарной малолитражки ВАЗ 2105. Это заметно уже с первого взгляда благодаря иному решению передней части капота с выштамповкой под металлическую хромированную решетку радиатора, новым задним блок-фонарям. Оснащение салона безбликовой панелью с тахометром и дополнительными датчиками, анатомические сиденья, повышенная пассивная безопасность удручаются только отсутствие антикоррозийного покрытия кузова.

Технические характеристики ВАЗ 2107 зависят от четырехцилиндровых карбюраторных двигателей, которые оснащаются четырехступенчатой или пятиступенчатой коробкой передач. В 1992 году пятиступенчатую КП для ВАЗ 21074 модернизировали, что сделало обслуживание ваз 2107 экономичным. Сейчас ВАЗ 2107 оснащают только бензиновыми двигателями с электронным впрыском топлива.

Выводя автомобиль на мировой рынок, конструкторы оснастили авто 1,7 литровым двигателем с мощность в 84 лошадиных силы, который отвечает требования о защите окружающей среды. Для азиатского рынка выпустили 1,45 литровую машину с 66 лошадиными силами, которая «питалась» бензином с октановым числом 76.

На более поздних версиях автомобиля устанавливается двигатель объёмом 1,6 литра, соответствующий европейским нормам выброса газов — ЕВРО-3.

Последним автомобилем «Жигули» (в классическом заднеприводном исполнении) был ВАЗ-21074. Технические характеристики этой машины позволили модели стать одной из самых популярных среди автолюбителей СССР.

Основные характеристики модели

В большом модельном ряде «Жигулей» автомобиль ВАЗ-21074 стоит особняком. Мощный двигатель с рабочим объёмом 1569 см 3 давал ему право в то время считаться самым быстрым заднеприводным седаном, сошедшим с конвейера Волжского автомобильного завода.

На первых моделях седьмой серии двигатель был аналогичен 5-й модели. Только немного позднее стали устанавливать более мощный мотор от не менее популярного автомобиля ВАЗ-2106.

Дорожный просвет машины составляет 17,5 см. Установленные шины имеют внешний радиус 165 мм. Объём багажного отсека – 355 литров. Полная снаряженная масса автомобиля составляет 1430 кг. Максимальная скорость – 150 км/час. За 16 секунд автомобиль разгоняется до сотни. Топливный бак в 39 литров позволяет хранить запас топлива на 400 км в городском режиме.

Тормозная система не изменялась и досталась модели от прототипа – ВАЗ 2105. Изначально эти автомобили были практически идентичны, но, тем не менее, имели определенные отличительные особенности, а именно:

• форма капота и багажника;
• радиаторная решётка;
• задние фары;
• бамперные хромированные накладки.

В эксплуатации автомобиль зарекомендовал себя неприхотливостью, а стоимость запасных частей находится в доступном ценовом сегменте. Данный аспект является одним из основных факторов, положительно влияющих на выбор покупателя (в пользу ВАЗ-21074). Технические характеристики узлов и агрегатов мы рассмотрим более подробно ниже.

инжектор: схема и принцип работы

Ремонт спидометра

На сегодняшний момент машина является, наверное, самым комфортным способом перемещения. Автомобиль имеет множество преимуществ перед общественным транспортом, но каждое из этих преимуществ так или иначе связано с затратами денежных средств и вашего времени. Естественно вам, так или иначе, придется выделить время для ухода за своим транспортным средством, потому как без поломок тут не обойтись. Довольно частой проблемой панели приборов является нарушение функционирования спидометра. Естественно опытные автолюбители совершенно спокойно могут определить скорость передвижения автомобиля на глаз, но неопытные водители не смогут этого сделать. Во избежание возникновения опасных ситуаций на дорогах каждый водитель должен уметь ремонтировать приборную панель.

Итак, для проведения ремонта датчика скорости на автомобиле марки ВАЗ 21074 вам понадобятся:

• Набор инструментов;
• Инструкция по использованию транспортного средства;
• Герметик;
• Пластиковая вилка.

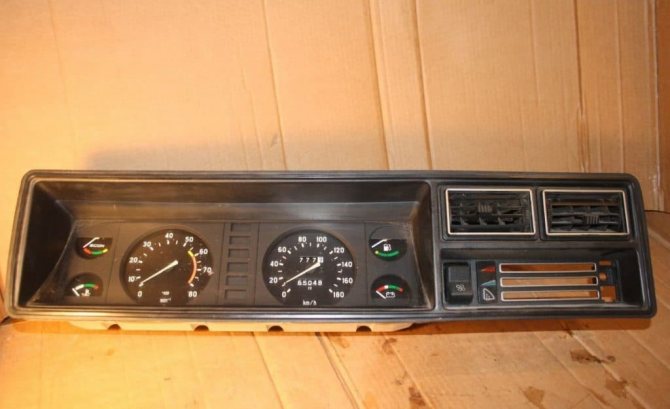

Панель приборов ВАЗ 21074

Естественно не у каждого владельца автомобиля ВАЗ 21074 сохранилась инструкция по использованию транспортного средства, но если оно у вас есть, то для начала изучите его, а уже потом приступайте к ремонту спидометра. В инструкции по использованию автомобиля размещено огромное количество полезных советов, которые желательно учитывать при передвижении на автомобиле. Наверное, у многих сейчас возник вопрос, а как же определить нарушение функционирования датчика скорости, который замеряет максимальную скорость автомобиля. Итак, вот несколько основных признаков нарушения функционирования спидометра:

• Стрелка спидометра находится в регулярном передвижении.
• При нахождении стрелки в одном расположении, они вообще перестают передвигаться.

После диагностирования нарушения работы спидометра необходимо провести такие действия:

Износились или стерлись зубчики на шестеренках датчика скорости, которые располагаются с обратной стороны панели приборов. Разорвался трос датчика скорости. В таком случае необходимо провести полную замену датчика. Изменилась форма стрелочки, которая замеряет скорость автомобиля

В таком случае необходимо провести замену стрелочки, а для этого нужно осторожно поддеть испорченную деталь с помощью пластиковой вилки и установить новую стрелочку.

Диагностировав причину неисправности спидометра замените поломанную детальку, но если вам не удалось обнаружить причину поломки, то попробуйте просто поправить стрелочку, возможно она просто застряла

После проведения ремонтных работ осторожно собирайте все в обратном порядке, потому как невнимательная сборка может повлиять на функционирование транспортного средства

Снятие панели приборов

В некоторых случаях для проведения небольшого ремонта необходимо будет снять панель приборов. Такая необходимость может возникать при проведении замены лампочек подсветки.

Итак, алгоритм проведения снятия приборной панели:

1. Отсоедините минусовой проводок аккумулятора;
2. Снимите рукоятку каждого из рычагов руководства отопителем при помощи шлицевой отвертки;
3. Открутите гайку, которая закрепляет рукоятку сбрасывания показаний датчика суточного пробега автомобиля;
4. Протолкните рукоятку за приборную панельку;
5. С помощью тоненькой отвертки подденьте и снимите заглушку самореза, который закрепляет приборную панельку. Заглушка располагается с правой стороны блока рычагов руководства системой отопления и вентиляции салона транспортного средства.
6. Открутите саморез, закрепляющий приборную панельку;
7. Вытащите панельку приборов ВАЗ 21074;
8. Открутите накидную рифленую гайку тросика привода датчика скорости и отсоедините тросик;
9. Снимите шланг со штуцера экономайзера;
10. Снимите цветные колодки с каждого жгута проводков;
11. Полностью снимите приборную панельку.

Двигатель и трансмиссия

Мотор от ВАЗ-2106 без каких-либо доработок был установлен на модель ВАЗ-21074. Технические характеристики двигателя позволили достичь мощности в 74 л. с. На каждый цилиндр работают 2 клапана. На «пятерке» был ременной привод распределительного вала, что делало работу мотора менее шумной. Однако ремень – вещь менее надёжная, чем цепь. Поэтому на более мощном двигателе было решено оставить цепную передачу ГРМ неизменной.

Коробка скоростей выгодно отличается от своих предшественников. Она имеет пятую скорость, передаточное число которой – 0,819. Все остальные скорости имеют пониженные передаточные числа по сравнению с предыдущими аналогами. В результате коробка передач работает более «мягко». Редуктор заднего моста с самоблокирующимся дифференциалов имеет 22 шлица – он был позаимствован у модели ВАЗ-2106.

Подвеска передней пары колёс – независимая. Задняя подвеска имеет жёсткую балку. Такая конструкция заметно улучшила устойчивость автомобиля на поворотах.

Мощность двигателя ВАЗ-2107 (инжектор, карбюратор): сколько лошадиных сил, параметры?

Двигатель – главный силовой агрегат любого автомобиля, от которого зависит и его мощность, и динамические характеристики. На моделях ВАЗ-2107 устанавливаются четырехтактные моторы, на каждый из цилиндров которого приходится два клапана. Более старые авто оснащаются карбюраторным двигателем, а новые – инжекторным.

Конструкция двигателя ВАЗ-2107

Прежде чем перейти к описанию характеристик двигателя, мы подробно расскажем обо всех элементах его конструкции, чтобы вы могли представить себе, как именно работает силовой агрегат. Состоит из следующих основных узлов:

• блок цилиндров. Наиболее тяжелый компонент, выполняемый из литого чугуна. Именно здесь располагаются цилиндры, которые размещаются в один ряд. Кроме того, в блоке предусмотрены ходы для охлаждающей жидкости, благодаря чему исключается перегрев двигателя в процессе эксплуатации;
• коленчатый вал, который передает вращение мотора на другие узлы автомобиля. Он также обладает достаточно большим весом. Опоры коленвала (шейки) выполнены из металла, который закаляется токами высокой частоты для максимальной прочности;
• шатуны с поршневыми пальцами, выполняемые из кованой стали. Данные элементы постоянно подвергаются высоким нагрузкам;
• поршни с компрессионными и маслосъемными кольцами;
• головка блока цилиндров. Для изготовления этой детали используется прочный, но очень легкий алюминиевый сплав. Чтобы исключить протечку смазочной жидкости, ГБЦ оснащается уплотнительной прокладкой;
• маховик, который применяется для запуска двигателя. Он находится в сцеплении со стартером, реагирующим на поворот ключа в замке зажигания;
• распределительный механизм, который включает в себя распредвал и клапанный механизм.

Карбюратор

На первые автомобили серии устанавливали в ВАЗ-21074 карбюратор. Технические характеристики двигателя с таким типом впрыска топлива выглядели следующим образом:

• вид топлива – Аи-95;
• мощность двигателя – 75 л. с.;
• крутящий момент – 116 Н. м. (при 3750 об.);
• расход топлива (город) – 9.7 л/100 км;
• расход топлива (трасса) – 7.3 л/100 км;
• время разгона до 100 км/час – 15 сек.

На модели с вакуум-корректором устанавливался карбюратор ДААЗ 2107-1107010-20. Данный узел за годы эксплуатации доказал свою надёжность и долговечность. Несмотря на это, карбюраторная система очень восприимчива к качеству топлива. Поэтому на модель более поздних годов выпуска производитель начал установку современной системы впрыска.

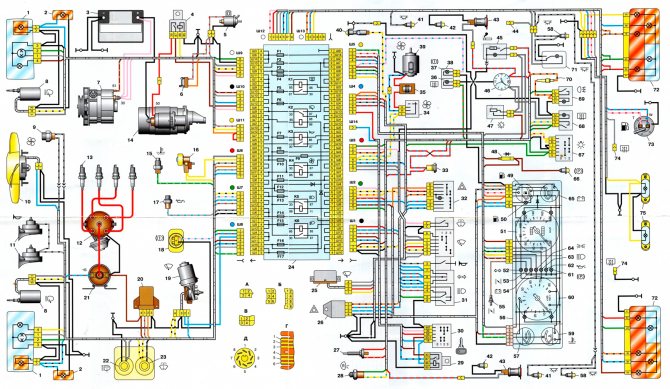

Электрооборудование ВАЗ-21074

• 1- блок-фары;
• 2- боковые указатели поворота;
• 3- аккумуляторная батарея;
• 4- реле включения стартера;
• 5- электропневмоклапан карбюратора;
• 6- микровыключатель карбюратора;
• 7- генератор 37.3701;
• 8- моторедукторы очистителей фар*;
• 9- датчик включения электродвигателя вентилятора;
• 10- электродвигатель вентилятора системы охлаждения двигателя;
• 11- звуковые сигналы;
• 12- распределитель зажигания;
• 13- свечи зажигания;
• 14- стартер ВАЗ-21074;
• 15- датчик указателя температуры охлаждающей жидкости;
• 16- лампа освещения моторного отсека;
• 17- датчик сигнализатора недостаточного давления масла;
• 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
• 19- моторедуктор очистителя ветрового стекла;
• 20- блок управления электропневмоклапаном карбюратора;
• 21- катушка зажигания;
• 22- электродвигатель насоса омывателя фар*;
• 23- электродвигатель насоса омывателя ветрового стекла;
• 24- монтажный блок;
• 25- реле очистителя ветрового стекла;
• 26- реле аварийной сигналаизации и указателей поворота;
• 27- выключатель стоп-сигнала;
• 28- выключатель фонарей заднего хода;
• 29- реле зажигания;
• 30- выключатель зажигания;
• 31- трехрычажный переключатель;
• 32- выключатель аварийной сигнализации;
• 33- штепсельная розетка для переносной лампы**;
• 34- переключатель вентилятора отопителя;
• 35- дополнительный резистор электродвигателя отопителя;
• 36- лампа сигнализатора включения обогрева заднего стекла;
• 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
• 38- блок сигнализаторов;
• 39- электродвигатель вентилятора отопителя;
• 40- лампа освещения вещевого ящика;
• 41- выключатель плафонов на стойках передних дверей;
• 42- выключатель фонарей сигнализации открытых передних дверей***;
• 43- фонари сигнализации открытых передних дверей***;
• 44- соединительная колодка;
• 45- прикуриватель;
• 46- часы ВАЗ-21074;
• 47- выключатель ламп освещения приборов;
• 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
• 49- указатель уровня топлива;
• 50- лампа сигнализатора резерва топлива;
• 51- спидиметр;
• 52- лампа сигнализатора включенияуказателей поворота;
• 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
• 54- лампа сигнализатора зарядка аккумуляторной батареи;
• 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
• 56- комбинация приборов;
• 57- эконометр;
• 58- выключатели плафона на стойках задних дверей;
• 59- указатель температуры охлаждающей жидкости;
• 60- тахометр 21074;
• 61- лампа сигнализатора включения стояночного тормоза;
• 62- лампа сигнализатора недостаточного давления масла;
• 63- лампа сигнализатора включения дальнего света;
• 64- лампа сигнализатора включения наружнего освещения;
• 65- вольтметр;
• 66- выключатель сигнализатора включения стояночного тормоза;
• 67- выключатель ламп наружнего освещения;
• 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
• 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
• 70- предохранитель цепи фонарей противотуманного света;
• 71- плафон;
• 72- задние фонари ВАЗ 21074;
• 73- датчик указателя уровня и резерва топлива;
• 74- колодки для подключения к элементу обогрева заднего стекла*;
• 75- фонари освещения номерного знака.

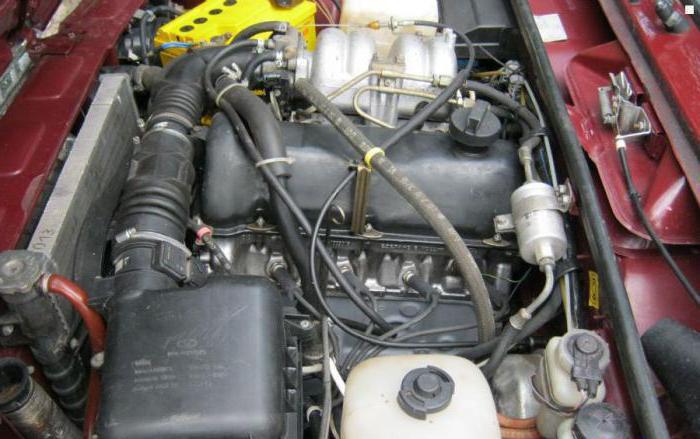

Инжектор

Первые инжекторные ВАЗ-21074 появились только в 2006 году. Автолюбители с энтузиазмом отнеслись к новинке и предпочитали покупать машины с такой системой впрыска.

Несмотря на то что стоимость такого автомобиля была выше, сложность оборудования (наличие компьютерного блока, целого ряда датчиков) подразумевала немногим большие эксплуатационные расходы, вместе с тем появился целый ряд преимуществ, а именно:

1. Более низкий расход топлива по сравнению с карбюраторной моделью.
2. Лёгкий пуск двигателя (особенно в морозы).
3. Нивелировалось влияние качества топлива на характер работы двигателя.
4. Стабильная работа мотора на холостых оборотах, которые гораздо ниже, чем у карбюраторных моделей.

Установка современной системы впрыска открыла новые возможности для владельцев ВАЗ-21074. Технические характеристики инжектор позволяет изменить очень быстро – перепрограммирование блока управления может сделать двигатель более экономичным или, наоборот, более мощным и приемистым. При этом нет необходимости как-либо менять конструкцию двигателя.

Двигатели

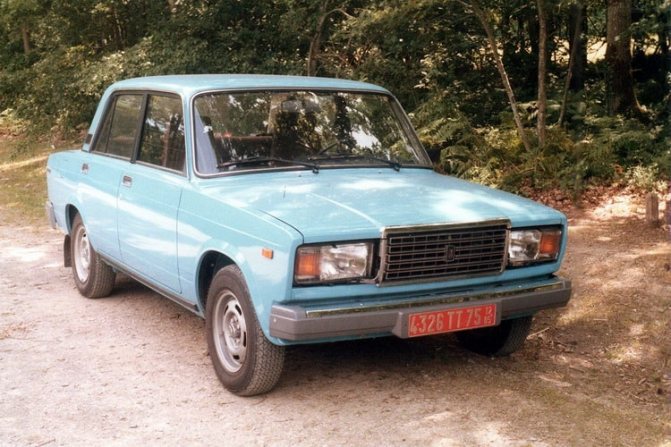

Модификации ВАЗ 2107

Оказывается, что у семёрки было море модификаций, о которых не знают порой даже сами работники завода в Тольятти. А мы знаем и охотно делимся этой информацией с поклонниками ВАЗовского ретро. Технические характеристики ВАЗ 21074 (приведены в таблице) фактически ничем не отличаются от других Жигулей с шестерочным мотором, за исключением некоторых нюансов, которые и вообще можно было бы не замечать, но уважая традиции завода, подчеркнуть их стоит.

Так вот, «чистая» семёрка, 2107, выходила только с четырехступенчатой механической КПП и троечным полуторалитровым мотором с карбюраторной системой питания. Но не о ней сегодня речь, а о первой её модификации, семёрке с мотором от ВАЗ 2106, которая получила заводской индекс 21074.

Общие данные

Чем отличается 21074

Главное и, пожалуй, единственное отличие от грядки других семёрок разных модификаций, в моторе. Это 1,6-литровый (точнее, 1 569-кубовый) мотор чугунным фиатовским блоком и алюминиевой головкой. Изначально мотор работал только на 93-м бензине, но позже степень сжатия понизили для возможности эксплуатации автомобиля на низших сортах топлива. Поскольку все равно система питания оставалась карбюраторной, то большой разницы не было. Семёрка с радостью поедала около 10 литров топлива в смешанном режиме.

Семьдесят пять сил мощности и 116 Нм крутящего момента по современным меркам выглядят беспомощно, но тогда для страны, которая строила коммунизм, это был пролетарский шик. Даже Волга была мощнее всего на десяток сил. Под закат своей карьеры 21074 все же получила распределенный впрыск, правда это была уже другая модификация, 21074-10, которая соответствовала нормам Евро2, а в следующем году появилась ещё более продвинутая семёрка 21074-20 с инжектором, которая могла соответствовать нормам Евро3. Но инжекторные версии шестерочного мотора напрочь отказывались от 92-го бензина и требовали только высокооктанового 95-го.

Чем отличается ВАЗ 2105 от ВАЗ 2107

Седьмая модель является люксовым вариантом «Пятерки» и имеет следующие основные различия:

• Более монументальная и крупная решетка радиатора из алюминия.
• Крышка багажника без выштамповок.
• Передние фары с омывателями.
• Иная задняя оптика с более широкой секцией фонаря заднего хода.
• Приборный щиток с тахометром, эконометром.
• Наличие более функциональной центральной консоли.
• Наличие подголовников на передних креслах.
• Более мощные двигатели, обеспечивающие лучшую динамику.

На последнем пункте стоит остановиться более подробно.

Для Лада 2107 предлагались следующие модификации, имеющие различные технические характеристики:

• 2107. Под капотом скрывается мотор 1.5 литра с отдачей в 77 лошадиных сил.
• 21072. В движение приводится двигателем 1.3 литра, который развивает 64 силы.
• 21074. Версия примечательна установкой 1.6 литра. Ее мощность равна 74 лошадиным силам.
• 2107 (ЗНГ). Установлен агрегат 1.7 литра с потенциалом в 80 лошадиных сил.

Стоит отметить, что все двигатели трудились вкупе с механической коробкой передач на пять ступеней. Привод − на заднюю ось.

Другой интересный факт заключается в том, что дизайн ВАЗ 2107 разрабатывался практически заново. Над авто трудились В. Степанов и М. Демидовцев. При этом, машина получилась максимально схожей с , а многие кузовные элементы оказались взаимозаменяемыми.

Эксплуатационные особенности и народная любовь

Говорить о каких-то динамических характеристиках ВАЗ 21074 с классическим карбюратором особенно не приходится. Стоковые семёрки могли разгоняться до сотни за 16 секунд. За это время Фольксваген Гольф того же года выпуска мог разогнаться до 200 км/ч, а спорткар средней руки — выйти на орбиту Земли, но не за это ценили семёрку. И ценят сейчас.

Любили её за неприхотливость в ремонте, простоте в обслуживании и за то, что в каждом сельмаге можно было купить хоть шаровую опору, хоть прокладку головки блока, хоть ремкомплект карбюратора. Причём весь ремонт можно было сделать своими, даже не очень умелыми руками, а хорошая поломка надёжного фиатовского двигателя случалась крайне редко, да и то по недосмотру водителя. Семёрку с мотором 2106 любили за цепной привод ГРМ. Дело в том, что на пятёрочных моторах, которые были установлены на версии 21072, привод ГРМ был ременной, а это значило, что при обрыве ремня загиб клапанов и выход головки блока из строя гарантирован, если не установлены поршни со специальными «пятёрочными» проточками. Мотор меньше шумел, но был на 3 лошади слабее.

Как работает схема управления ВАЗ 21074 инжектор

ВАЗ 21074 с инжекторным типом двигателя имеет свои особенности. Во-первых, это электронное управление работой двигателя. Такая система четко контролирует состав топливной смеси. Также под управлением работает и топливный насос, который включается и выключается с помощью электроники. Такое управление осуществляется над всеми частями двигателя.

Схема ВАЗ 21074 инжектор состоит из таких основных составляющих: электронного блока, нескольких датчиков, соединяющих проводов. На приборной панели имеется контрольная лампа, которая загорается в случае неисправностей в работе элементов системы. Когда автомобиль начинает свою работу и двигатель заводится, начинается проверка его работы. Сигнальная лампа сначала включается, а затем, если все в порядке, гаснет. Если в процессе работы автомобиля лампа загорается, то это свидетельствует о возможных сбоях в работе двигателя.

В ВАЗ 21074 инжектор генератор установлен трехфазный переменного тока. К нему встроен блок выпрямления и регулятор напряжения.

Самым важным элементом электронной схемы является блок управления. Именно он занимается выработкой сигналов для управления работой двигателя и обработкой, поступающих от датчиков показателей работы частей системы. Блок имеет встроенную память, данные в которой хранятся даже при отсутствии питания.

Датчики служат для выработки сигналов о работе, например, коленчатого вала и прочего, что позволяет синхронизировать работу элементов системы между собой.

В целом правильная эксплуатация ВАЗ 21074 инжектор позволяет уделять машине минимум внимания и периодически проверять ее на специальном диагностическом оборудовании. А вот карбюраторный двигатель более прихотлив и потребует больше внимания, так как его придется периодически прочищать, регулировать и тюнинговать. Например, очень часто делают тюнинг ВАЗ 2109 (карбюратор).

Также стоит отметить, что у ВАЗ 21074 (инжектор) цена является доступной (в среднем около 4000 $, если поискать, то можно найти и за 2000$, но с ней еще придется повозиться), что, безусловно, является дополнительным плюсом наряду с экономичностью и надежностью работы авто.

Ну и напоследок видео о том, как разгоняется ВАЗ 21074 инжектор до 150 км/ч:

ВАЗ 2107, сток разгон 0-100 (0-150)

Также на эту тему вы можете почитать:

Карбюратор для ВАЗ 2109 (Лада Самара) прост в обслуживании

Тюнинг ВАЗ 2114 (тюнинг Лада 2114) своими руками, фото в придачу

Этапы тюнинга салона ВАЗ 2109

Серьезный тюнинг ВАЗ 2105 своими руками сможет сделать не каждый

Тюнинг ВАЗ 2106 (шестерки) своими руками преображает автомобиль

Поделитесь в социальных сетях

Alex S 15 декабря, 2013

Опубликовано в: Российские автомобили

Метки: Наши авто

Лебединая песня 2107 или прерванный полет

Эта версия была снята с производства не то в 2002 году, не то на пять лет позже. Такая неточность связана с анархией, которая царила тогда на конвейере ВАЗа и на сборочных мощностях в Ижевске. Тогда семёрки собирали из того, что было и о соответствии модификации мало кто задумывался. К тому же была директива на максимальное удешевление конструкции автомобиля. К примеру, в середине первого десятилетия ХI века можно было купить семёрку с таким заводским тюнингом:

на дверных картах задних дверей могли отсутствовать пепельницы;

мягкий двухслойный пластик мог отсутствовать, а вместо него запросто могла попасться обычная дубовая пластмасса;

рукоятки-подлокотники также могли быть отлиты из этого самого твёрдого пластика;

клаксоны в последних версиях напоминали мопедовские таблетки, которые при первом намокании издавали нежный писк вместо мощного сигнала штатного семерочного рожка;

стойки дверей перестали окрашивать в чёрный цвет;

исчезли комбинированные молдинги по бортам.

Также нередко можно было встретить новые семёрки вовсе без омывателей передних фар. Но все это не останавливало публику и автомобили охотно покупали. Привычка — великое дело, работает получше любого маркетинга. Не обижайте старые семёрки и они ещё не один десяток лет будут служить верой и правдой. Хороших всем дорог и оптимизма!

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

• Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

Регулировка заслонок дросселя на карбюраторе ваз 2107

Заслонку регулируют путем подгибания усика нижнего рычага. Выставить правильное положение заслонки второй камеры можно с помощью штока пневмопривода. При правильной их настройке машина не будет глохнуть и не будет провалов мощности.

Положение для регулировки заслонок дросселя карбюратора 2107

На рис. 1 показано нужное положение для регулировки заслонок дросселя карбюратора 2107-1107010. Буквой а — обозначается частичное открытие заслонки первой камеры, буква б — полностью открытые дроссельные заслонки. Компоненты:

1. рычаг оси заслонки дросселя второй камеры;
2. рычаг, который ограничивает открытие заслонки 2-ой камеры;
3. рычаг, который жестко связан с осью дроссельной заслонки первой камеры;
4. рычаг приводов заслонок;
5. заслонка 1-ой камеры;
6. заслонка 2-ой камеры.

Чтобы проверить, полностью ли открыты дроссельные заслонки, нужно повернуть рычаг привода до упора. Отрегулировать величину максимального открытия заслонки 1-ой камеры можно путем подгибания нижнего усика рычага 3. Величина, характеризующая максимальное открытие заслонки дросселя второй камеры равна (17±0,1 мм), данную величину можно регулировать закручиванием или откручивание штока пневмопривода.
