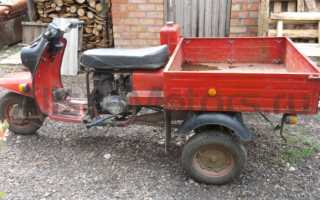

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

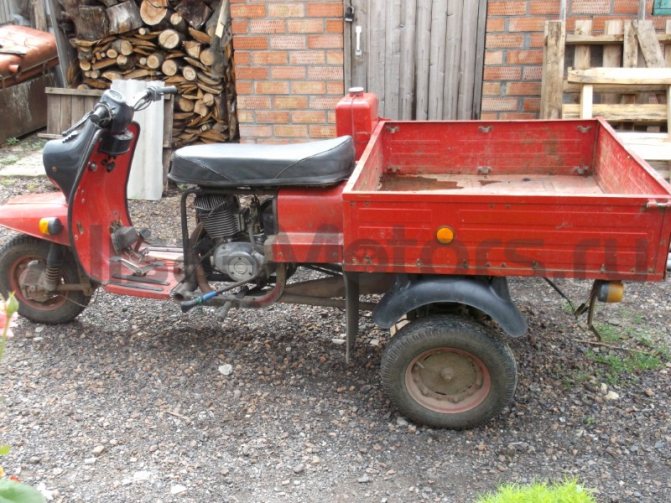

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем
Задний борт открывается как на обычном грузовике
В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров
Двигатель
Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.
Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается
Второе отличие заключается в принудительном охлаждении двигателя
Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно
Сцепление механическое с тросовым приводом от рычага на руле
Читайте также:
Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано
КПП двухвальная с постоянным зацеплением шестерен
Двигатель прост как веник
Устройство мотороллера муравей
В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.
Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем
Задний борт открывается как на обычном грузовике
В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров
Управление
Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно?..
Двигатель
Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.
Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается
Второе отличие заключается в принудительном охлаждении двигателя
Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно
Сцепление механическое с тросовым приводом от рычага на руле
Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано
КПП двухвальная с постоянным зацеплением шестерен
Двигатель прост как веник
Трансмиссия
Привод задних колес осуществляется цепью
Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса

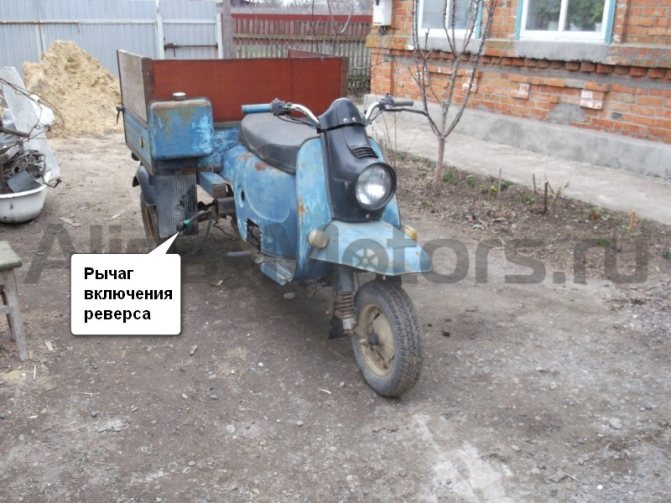

Рычаг включения реверса находится с правой стороны
Электрика
Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон
На старых моделях реле-регулятор был механического типа

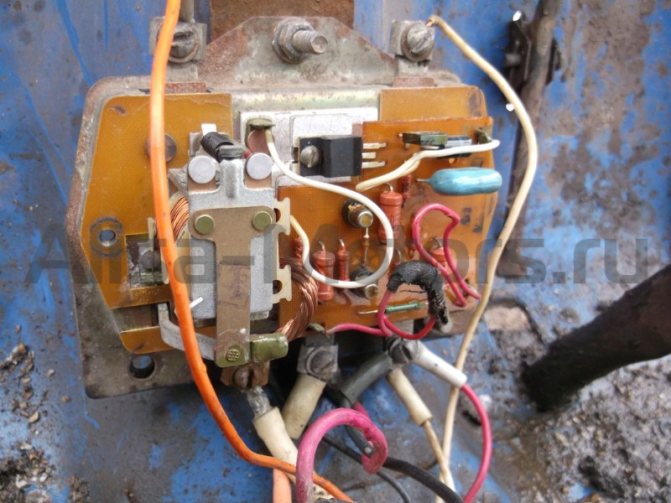

На последних, более совершенный — электронного типа
Зажигание контактное. Контакты расположены в кожухе охлаждения
Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно
Топливная система

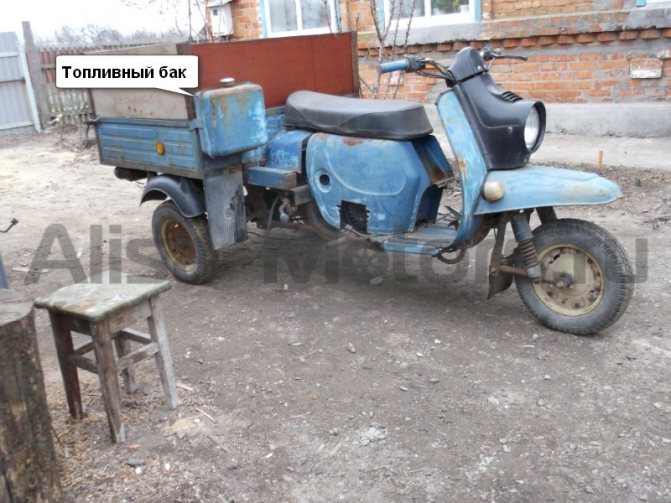

Система питания состоит из топливного бака, карбюратора и воздушного фильтра
Подача топлива самотеком, управление подачей — механическим топливным краном
На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз

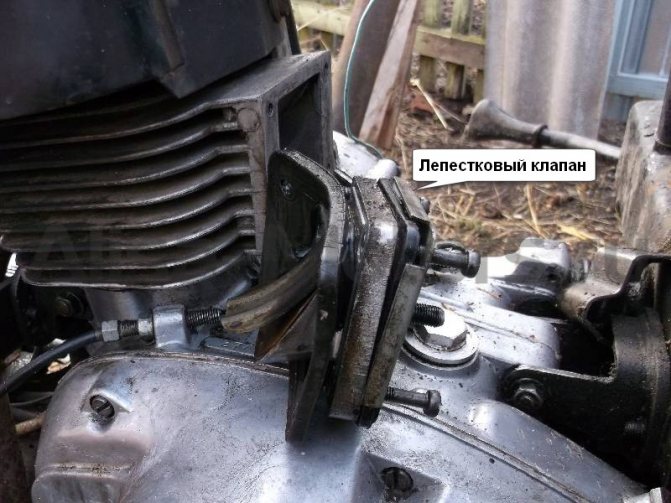

Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры
Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра
Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах
Подвеска
Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных
Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики
Тормоза
Есть у Муравья и тормоза и ими даже можно попытаться остановить мотороллер, но только километра за три до препятствия. Оба тормоза — барабанные с механическим приводом: передний ручной с тросовым приводом, задний ножной с приводом от тяг
Трансмиссия
Привод задних колес осуществляется цепью
Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса
Рычаг включения реверса находится с правой стороны
Электрика
Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон
На старых моделях реле-регулятор был механического типа
На последних, более совершенный — электронного типа
Зажигание контактное. Контакты расположены в кожухе охлаждения
Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно
Электросхема мотороллера Муравей ТГ 200
Чтобы скачать схему нажмите на ссылку ниже
Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.
Скачать эл схему мотороллера Муравей ТГ 200:
- Указатели поворотов
- Аккумулятор скутера
- Спидометр
- Подсветка спидометра
- Свеча зажигания
- Катушка зажигания
- Конденсатор
- Кнопки дальнего света и звукового сигнала
- Переднее габаритное освещение
- Фара ближнего и дальнего света
- Переключатель указателей поворотов
- Звуковой сигнал
- Реле указателя поворотов
- Коммутатор
- Включатель габаритного освещения
- Индикатор зарядки аккумулятора
- Индикатор нейтральной передачи
- Датчик нейтральной передачи
- Муфта сцепления
- Стартер двигателя мотороллера
- Прерыватель
- Замок зажигания
- Предохранитель
- Включатель стоп-сигнала
- Реле-регулятор
- Колодка коммутатора
- Лампа стоп-сигнала
- Лампа заднего габаритного освещения
Топливная система
Система питания состоит из топливного бака, карбюратора и воздушного фильтра
Подача топлива самотеком, управление подачей — механическим топливным краном
На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз
Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры
Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра
Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах
Устройство и технические параметры
Устройства мотороллера Муравей было довольно простым и состояло из следующих основных частей:
- двигатель;
- рама;
- трансмиссия и подвеска;
- электрооборудование;
- тормозная система;
- кузов.
Такая простая конструкция мотороллера Муравей 2М 01 и его широкая унификация с двухколесной моделью Тулица (Тула) позволяла владельцам выполнять ремонт самостоятельно.
Мотороллер ТМЗ Муравей имел следующие технические характеристики и эксплуатационные параметры (в скобках приведены данные для модификации мотороллера Муравей 2М):
- Привод – 3х2.
- Грузоподъемность – 0,25 т (0,28 т).
- Двигатель: тип – бензиновый двухтактный,
- зажигание – электронное;
- количество цилиндров – 1,
- объем – 0,20 л,
- вариант охлаждения – принудительное воздушное,
- мощность – 11,0 л. с. (12,5 л. с.),
- карбюратор – К-36Г,
- топливо – смесь бензина с маслом (1/33).
- база – 1,78 м,
- тип – механический,
- масса – 0,24 т,
Подвеска
Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных
Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики
