Прогорела прокладка гбц между цилиндрами симптомы

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.
Для проверки целостности прокладки необходимо выполнить одно из следующих действий

:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.

Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.

Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3. 5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Источник

Ремонт при прогаре прокладки

Прогар прокладки обнаружится очень быстро – увидеть это можно визуальным осмотром, также по другим признакам. Двигатель начинает работать нестабильно, в масляную магистраль и камеры сгорания попадает охлаждающая жидкость, в результате чего из выхлопной трубы идет пар, а уровень масла увеличивается.

Если прогар прокладки ГБЦ был обнаружен своевременно, то при ремонте двигателя можно ограничиться только заменой одной прокладки. Но такое случается нечасто, особенно, с начинающими автовладельцами – они продолжают ездить до тех пор, пока автомобиль окончательно не встанет. И здесь уже ремонт будет гораздо сложнее. Придется менять не только прокладку, но и шлифовать головку, потому что она наверняка деформируется. И здесь все зависит от степени деформации – если она не слишком большая, то поверхность ГБЦ можно выровнять шлифовкой. В противном случае придется покупать новую головку.

ПРОВЕРЬТЕ свою ПРОКЛАДКУ ГБЦ (быстро), иначе проблем не избежать…

Пробита прокладка гбц признаки и последствия

https://youtube.com/watch?v=TXmnGAA_p0g

Почему может пробивать прокладку ГБЦ, как это определить и что делать

Пробой, возникающий в прокладке головки блока цилиндров, или просто ГБЦ, не приводит ни к чему хорошему. Это неприятное для любого автовладельца явление.

Повреждение этого элемента моментально негативно отражается на работе отопительной системы, перегревается мотор, из-под капота начинает валить дым, в моторном масле оказывается эмульсия.

Если автомобилист столкнулся хотя бы с одним из этих признаков, первым делом нужно проверять состояние прокладки или уплотнителя ГБЦ.

Существуют разные причины и признаки пробитой прокладки, которые требуют соответствующий действий со стороны владельца транспортного средства. Автомобилист может сам научиться определять наличие проблем в этом узле. Ещё он обязан знать, как действовать в подобной ситуации.

Теория ДВС: Прокладки ГБЦ

Видео на тему

Прогар прокладки головки блока, признаки.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

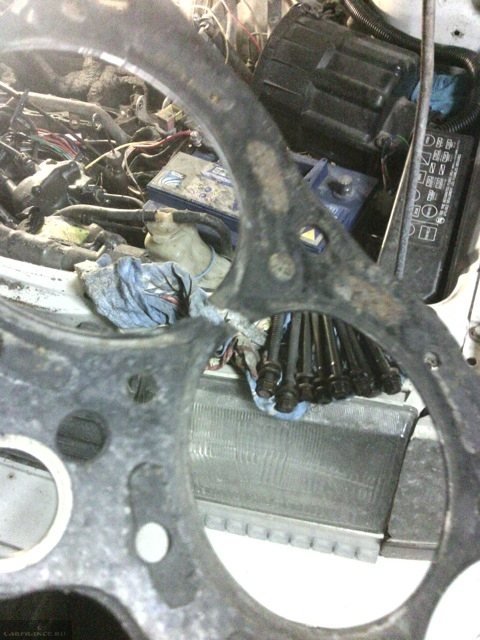

Прогар прокладки между двумя соседними камерами сгорания

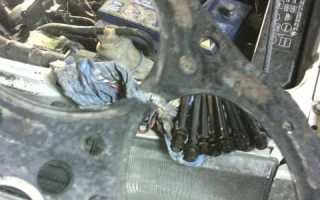

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Диагностируем такую неисправность просто — измеряем уровень компрессии во всех цилиндрах.

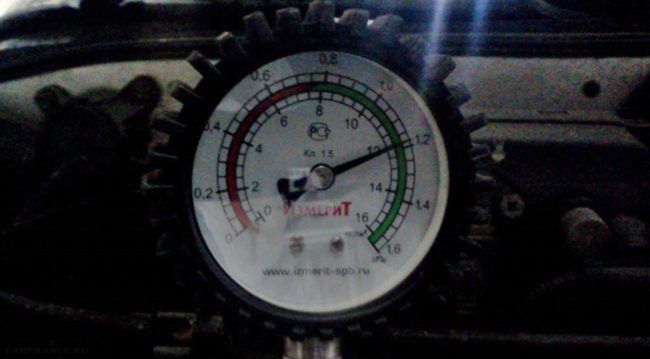

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Причины неисправности

Определившись с понятием и значением элемента, теперь следует разобраться, почему может прогорать прокладка ГБЦ.

Несмотря на разнообразие возможных причин, чаще всего такое происходит из-за самого обычного перегрева при повышении температуры двигателя выше допустимых значений. Сам перегрев может возникать под влиянием разных факторов.

Когда мотор перегревается, крышку немного ведёт, тем самым нарушается плоскость прилегания и соприкосновения двух элементов через прокладку. Результат не заставляет себя долго ждать, и происходит разгерметизация с опасными последствиями. Практика и опыт обращений в автосервисы наглядно показывает, что изменение геометрии в основном касается головок, изготовленных из алюминия. Чугунные аналоги с таким не сталкиваются. В случае с чугуном выше вероятность образования трещины от перегрева, нежели искривление.

Ещё перегрев может приводить к накаливанию самого уплотнителя до экстремальных температур, что влечёт за собой изменения структуры и геометрии изделия. Следствием тоже становится процесс разгерметизации. Подобное встречается в машинах, где используются железоасбестовые виды прокладок.

Помимо прогорания, есть и другие причины, почему может пробивать прокладку ГБЦ. Здесь уже вина лежит в основном на мастерах, которые нарушают правила затяжки, не соблюдают установленные правила и не используют указанные в инструкции моменты. Причём к негативным последствиям может привести избыточная и недостаточная затяжка.

Если перетянуть уплотнитель, он попросту разрушится. Такое часто происходит при использовании прокладок из низкокачественных материалов.

Не затянув полностью прокладку, выхлопные газы начнут выходить наружу, то есть уплотнитель не будет обеспечивать полноценную герметизацию. Причём изначально газ может выходить незначительными и незаметными порциями. Но при взаимодействии с воздухом материал уплотнителя начнёт изнашиваться, что в конечном итоге приведёт к более явным признакам.

Но всё же к наиболее очевидным причинам неисправности относят изначально низкое качество уплотнителя. Некоторые производители используют сырьё, которое плохо справляется с поставленными задачами. Не всегда головка выдерживает даже гарантийный период.

Чтобы у вас не возникали подобные неприятности с двигателем, старайтесь использовать лишь высококачественные изделия. Причём бренд здесь не играет ключевую роль, поскольку на рынке активно распространяются подделки под именами известных компаний. Лучше обращаться в специализированные и сертифицированные магазины.

Нельзя исключать такую простую причину как износ. Это расходник, имеющий ограниченный срок службы. Если машина старая и двигатель постепенно теряет свою эффективность, есть вероятность прогорания или пробивания прокладки. Её потребуется заменить, строго соблюдая регламент, последовательность и момент затяжки.

Какую прокладку для головки блока цилиндров выбрать

Если в спецификации к двигателю указана металлическая прокладка, то именно её и надо применять. Надёжнее всего будет использовать оригинальную запчасть, но если экспериментировать, то в лучшую сторону.

Многие производители выпускают изделия даже более высокого качества, будучи не ограничены особенностями массового конвейерного выпуска автомобилей. Их бренды несложно найти по отзывам в сети.

Отличие прокладок ГБЦ. Какую лучше взять?

Обычно они же являются и заводскими поставщиками, но товар поставляется по их собственным каталожным номерам. Перечень аналогов имеется в каталогах крупных поставщиков.

Характерные признаки

Также автовладельцу обязательно нужно ознакомиться с признаками прогоревшей прокладки ГБЦ. Это позволит вовремя диагностировать неисправность и принимать соответствующие меры по её устранению.

Существуют различные симптомы, указывающие на то, что прокладку ГБЦ в вашем двигателе пробило. Появление любого из них является причиной обратиться в автосервис, либо попытаться справиться с задачей своими силами. При наличии динамометрического ключа и схемы затяжки, регламентированной производителем, замену можно выполнить своими руками. Но тут уже каждый решает, как лучше поступить.

Исходя из всего сказанного выше, можно отметить, что задачей уплотнителя ГБЦ является герметизация блока, а также защита от проникновения газов из рабочих цилиндров в моторный отсек и от смешивания используемых жидкостей (топливо, масло и антифриз) между собой.

Обращайте пристальное внимание на характерные симптомы. Они подскажут, что в области головки блока цилиндров возникли проблемы, прокладка прогорела или была пробита.

• Из-под прокладки выходит выхлопной газ. Наиболее очевидный и легко диагностируемый симптом. Когда целостность уплотнителя нарушается, через него выходит выхлоп, оказывающийся в подкапотном пространстве. Визуально заметить такой признак сложно. Плюс выхлоп начнёт сопровождаться громким звуком. Но при незначительной разгерметизации подобный симптом остаётся незамеченным долгое время.
• Прострелы, возникающие между рабочими цилиндрами. Частично это напоминают ситуацию с троением силового агрегата. Топливовоздушная смесь из одного цилиндра смешивается с выхлопом в другом цилиндре. При такой неисправности запустить двигатель бывает сложно, хотя после прогрева всё нормализуется. Определить наличие проблемы можно путём измерения компрессии в цилиндрах. Если пробой присутствует, тогда показатели компрессии в разных цилиндрах будут существенно отличаться.
• Выхлоп попадает в антифриз. Когда пробивает прокладку, из корпуса блока газы могут небольшими порциями проникать в систему охлаждения двигателя. Тут рекомендуется открутить радиаторную крышку или крышку на расширительном бачке. Если произошла утечка большого количества газов, вы увидите активный процесс бурления. При небольшом объёме пузырение становится не таким заметным. Здесь на помощь автомобилистам приходят воздушные шарики, пакеты и презервативы.
• Проникновение жидкости охлаждения в цилиндр. Такое возможно, если разрыв возникает в зоне между камерой сгорания и каналом рубашки системы охлаждения. Диагностировать неисправность обычно удаётся за счёт выхода белого дыма через выхлопную трубу. Параллельно в расширительном бачке начинает уменьшаться уровень жидкости охлаждения. Чем больше ОЖ проникает в цилиндры, тем более белым будет дым.
• Утечка масла. Через прокладку также может начать вытекать наружу моторное масло. Это один из признаков прогара уплотнителя, когда разрывает внешнюю оболочку. Определить неисправность довольно легко, поскольку в районе стыка блока и головки появятся следы масла. Хотя тут причина кроется не только в этом.
• Температура мотора быстро возрастает и до высоких значений. Это обусловлено проникновение горячего выхлопа в охладительную систему, которая уже не может справиться с такими тепловыми нагрузками. Параллельно с заменой уплотнителя ГБЦ обязательно промывается система охлаждения.
• Смешивается ОЖ и масло. Тут возникает несколько иная ситуация, когда тосол или антифриз попадает в моторный отсек и перемешивается с маслом. Подобная неисправность крайне негативно отражается на состояние мотора, что обусловлено потерей маслом его смазывающих свойств. Износ значительно ускоряется, двигатель способен быстро выйти из строя. Обнаружить проблему удаётся за счёт появления масляных пятен при открытии расширительного бачка. Автомобилисту рекомендуется открутить крышку на маслозаливной горловине и посмотреть на её внутреннюю поверхность. Если там имеется эмульсия с оранжевым оттенком, ОЖ точно попала в смазку. Такую же эмульсию можно обнаружить ещё и на масляном щупе.
• Слабая работа отопителя. Когда прогорает прокладка, в рубашку системы охлаждения проникает выхлопной газ. Это способствует активному завоздушиванию теплообменника (радиатора печки). Тем самым падает эффективность его работы. Параллельно могут наблюдаться резкие скачки температуры антифриза.
• В патрубках радиатора увеличивается давление. Если герметизация блока и головки нарушается, выхлоп следует в систему охлаждения, проникая туда через патрубки. На ощупь они могут становиться твёрдыми. Проверить это легко, просто сжав патрубок рукой.
• Свечи покрываются нагаром. Либо же они становятся мокрыми, поскольку в цилиндрах оказывается жидкость охлаждения, состоящая в основном из воды.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

• Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
• Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
• При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
• Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
• Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
• Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
• В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем.

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.
