Признаки неисправности рулевых наконечников

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Если утрировать, то можно сказать, что по крайней мере одна ось автомобиля должна быть управляемой, чтобы машина могла менять направление, то есть рулиться. А поскольку колеса автомобиля к тому же еще и пружинят, передача усилия на рулевой механизм является не совсем простой задачей, одним из важнейших звеньев для решения которой стал такой элемент, как наконечник рулевой тяги:

Без этого небольшого, но важного элемента тяги ничего работать не будет

ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ.ДИАГНОСТИКА РУЛЕВОГО НАКОНЕЧНИКА.

Диагностика рулевых наконечников и шаровых опор

Для чего нужен наконечник рулевой тяги?

Когда водитель с комфортом поворачивает руль, он управляет рулевым механизмом, который преобразует это вращательное движение в линейное, поворачивая передние колеса в нужном направлении. Проблема заключается в том, что рулевой механизм надежно соединен с кузовом, но колеса упруго подвешены и пружинят на неровностях, слегка смещаясь не только вверх и вниз, но вперед и назад в зависимости от конструкции шасси. Так как же имеющие возможность двигаться в трех направлениях пространства колеса стабильно и точно соединяются с рулевым механизмом?

Ответ на вопрос дает человеческое тело, в частности тазобедренный и плечевой суставы. Они работают как шаровой тип шарнира, состоящий из сферической части и его полукруглого гнезда, между костными образованиями которых находится небольшое количество так называемой синовиальной жидкости, выполняющей роль смазки, снижающей трение.

Из природы гениальный элемент биомеханики был позаимствован инженерами

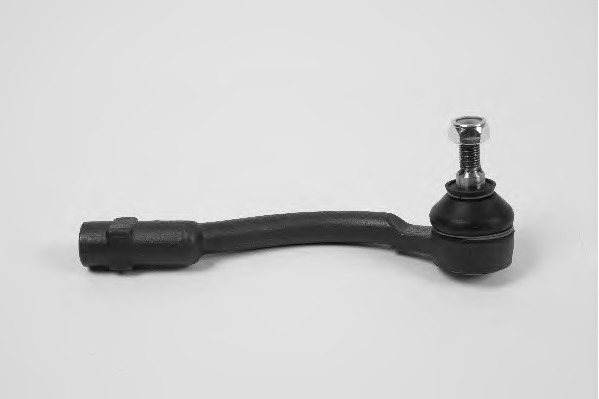

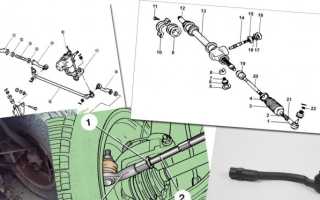

Точно по такому же инженерному принципу построен и наконечник рулевой тяги, который состоит из металлического стержня с нарезанной на нем резьбой и шарнира с другой стороны. Элемент располагается на звене между рулевым механизмом, рулевой тягой и поворотным кулаком колеса:

Это обеспечивает постоянное расстояние между направляющей частью рулевого механизма и рычагом рулевого управления поворотной оси и, следовательно, точное соблюдение колейности.

Обязательно исполнение условия: свобода передвижения наконечника поперечной рулевой тяги.

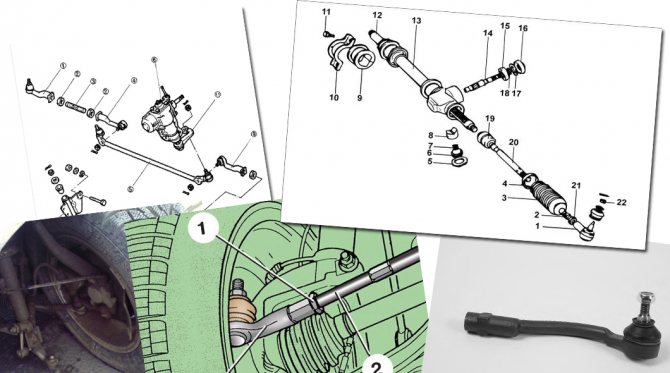

Вот как схематически выглядит реечный рулевой механизм:

Руль (1); Рулевой вал (2); Рейка и шестерня рулевого вала (3); Рулевая тяга (4); Ступица или поворотный кулак (5)

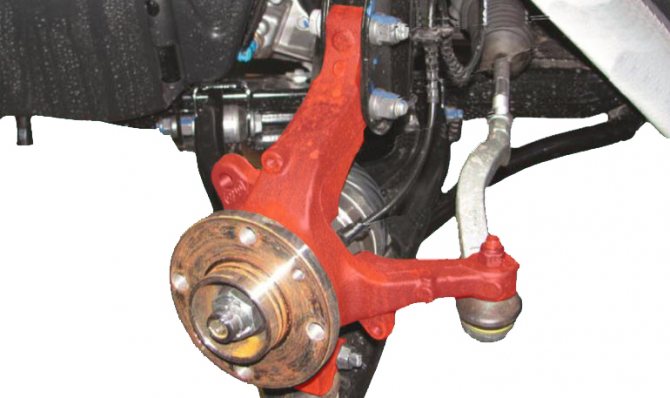

В зависимости от конструкции рулевая тяга может иметь рулевые наконечники с обоих ее концов либо резьбовое окончание с одной стороны и рулевой наконечник с другой

«Это простая, но эффективная система, которая не имеет недостатков, присущих винтореечному типу привода передних колес. В свою очередь, винтореечный тип обычно добавляет больше веса автомобилю, требует больших усилий при управлении автомобилем и зачастую обладает «мертвой зоной» в центральной части. В наши дни последний тип рулевого управления обычно используется на более громоздких и менее быстрых транспортных средствах – грузовиках и автобусах».

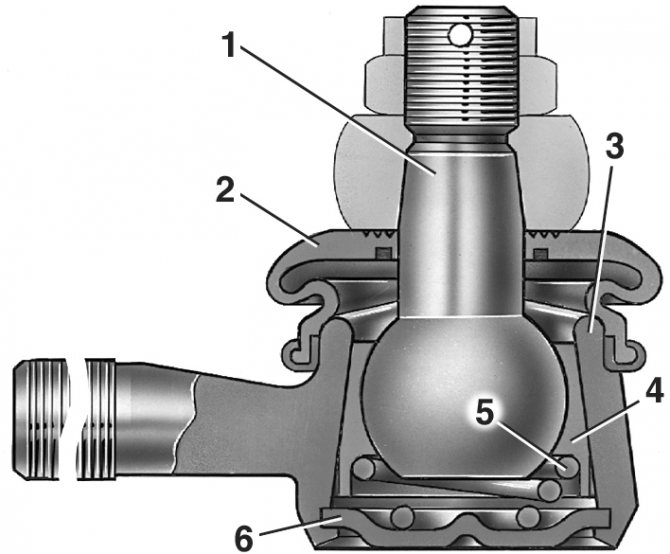

Наконечник рулевой тяги в разрезе:

Шаровой палец (1); Грязезащитный колпачок (2); Корпус шарнира (3); Вкладыш (4); Пружина (5); Заглушка (6)

Как выбрать рулевой наконечник

Хороший выбор в автомагазинах и интернете заставляет задуматься о том, рулевые наконечники какой фирмы стоит купить для своего автомобиля. Оригинальные комплектующие не всегда устраивают по цене, но в каталогах много брендов, предлагающих детали для вторичного рынка, которые не уступают запчастям конвейерной сборки. Чтобы выбрать наконечник, способный прослужить долго, нужно научиться отличать оригинал от подделки. Заказывать комплектующие рекомендуется только при использовании электронных каталогов, которые учитывают специфику марки машины и года выпуска модели.

Оригинал или подделка

Все компании, представленные в рейтинге, имеют безупречную репутацию, но в интернете можно встретить негативные отзывы. Это связано с установкой на автомобиль контрафактной продукции. Подделки продаются на автомобильных рынках по более низкой цене, что особенно заметно при сравнении товаров американских и немецких компаний с продукцией, поставленной из Юго-Восточной Азии.

Ведущие производители защищают свою репутацию. На детали и упаковку наносятся одинаковые коды, которые совпадают с данными из специализированных каталогов. Дополнительная защита – наклейки с голограммами и QR-коды. Закодированные данные должны соответствовать информации на упаковке. Расшифровать QR-коды можно с помощью приложений, разработанных производителями и распространяемыми через интернет.

Подделка всегда отличается низким качеством полиграфии: на упаковки наносятся нечеткие надписи, используется картон плохого качества, не соблюдается фирменная цветовая гамма. Покупать такие запчасти не рекомендуется, максимальный пробег для контрафактных запчастей 10-15 тысяч км. Это не оправдывает затрат на комплектующие и ремонт.

Выбор по марке авто

Разница в размерах на 1-2 мм может стать причиной преждевременного выхода детали из строя, проблематичного монтажа, низкой точности при передаче команд рулевого управления. Выбирать наконечники нужно с учетом марки автомобиля. Сделать это можно с помощью электронных каталогов, которые есть в распоряжении сервисных служб, продавцов запасных частей. Ведущие производители предлагают воспользоваться фирменными каталогами на специализированных сайтах в интернете.

В электронном каталоге пользователь выбирает язык, на котором удобно получать информацию, указывает марку, модель, год выпуска, объем двигателя, тип кузова. Для каждой машины предлагается деталь, которая полностью соответствует по размерам оригинальной запчасти. Это помогает избежать ошибок, обеспечить простой ремонт и гарантировать точное управление транспортным средством в любых условиях.

Не поворачивайте колеса, когда автомобиль стоит!

В прошлом, когда не у каждого автомобиля была система гидравлического усиления руля, ни у кого из водителей не возникало даже желания поворачивать колеса в тот момент, когда автомобиль стоит. Во-первых, это очень непросто. А во-вторых, руль приходится проворачивать с таким усилием, что кажется, какой-то элемент рулевого вот-вот сломается.

Но теперь все изменилось, ГУРы и электроусилители есть и на Ладах, и на старых Опелях, Мерседесах и других авто поколения 90-х и даже 80-х. Благодаря сервоприводам достаточно усилия мизинца, чтобы провернуть колеса, и в этом самая большая проблема для наконечников рулевых тяг! В эти мгновения их шарнирам приходится ой как нелегко!

Запомните, что разрушительные силы в современных автомобилях при таких стоячих маневрах даже выше, чем раньше, поскольку автомобили стали тяжелее, а шины шире.

При этом возникают усилия, соответствующие весу до 1 тонны (!) при каждом движении рулевого механизма. В таких обстоятельствах почти чудо, что относительно небольшое звено вроде конечного шарнира выдерживает подобные перегрузки. Но все равно, примерно через 100.000 км пробега шарниры лучше проверить – возможно, один из них уже вышел из строя и необходима замена.

Совет

Вспомните то, чему учили вас в автошколе: вращаем руль, только когда автомобиль движется.

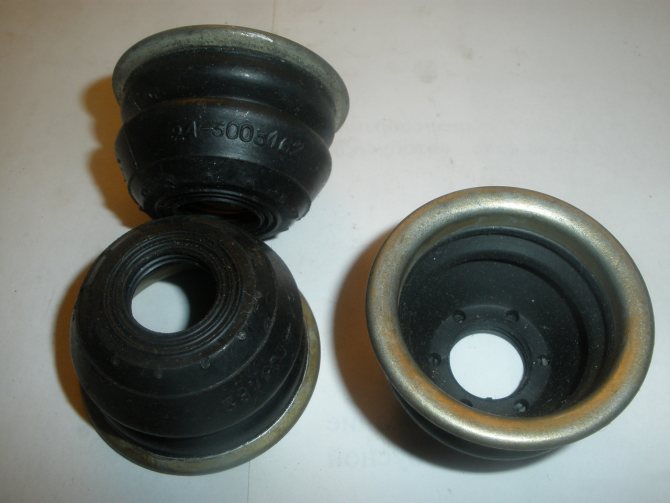

Проверяйте пыльники на наконечниках тяг!

Второй, а на отечественных автомобилях и первый смертельный враг наконечников рулевого – порванные пыльники. Грязезащитные колпачки для того и созданы, чтобы защищать от грязи, воды, песка и реагента. Как только он рвется, разгерметизируется из-за износа внутри, начинает быстро прогрессировать коррозия, усиливающаяся повышенным износом из-за абразивного эффекта песка и грязи. Смазка вымывается водой, и очень скоро вы не узнаете свой автомобиль на дороге.

Рулевые наконечники какого производителя лучше

Автолюбителям, которых интересует вопрос о том, какие рулевые наконечники лучше, команда VyborExperta.ru рекомендует продукцию компаний, которые имеют заключенные контракты с предприятиями конвейерной сборки автомобилей. На этих заводах выпускают запчасти, которые соответствуют требованиям автомобильных концернов. Точность геометрических размеров, использование материалов с детально прописанными характеристиками позволяет деталям служить не меньше, чем оригинальные запчасти.

Продукция компаний, которые вошли в наш ТОП-8, отличается по цене, техническому обеспечению и доступности. По этой причине наши эксперты рекомендуют следующие бренды, с учетом потребностей автовладельцев:

• Lemforder – хороший выбор для автомобилей немецких марок;
• Moog – наконечники с повышенным запасом прочности;
• Qsten – запчасти для качественного бюджетного ремонта;
• CTR – комплектующие для южнокорейских автомобилей;
• NK – детали из Германии для российского автопрома.

Продукция лучших производителей обеспечивает безопасность на дороге и помогает снизить эксплуатационные расходы.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие. Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник.

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Как самостоятельно выявить поломки конца рулевой тяги

Для этого нужно внимательно присмотреться к автомобилю, отмечая его нестандартное поведение. В первую очередь обратить внимание на то, что:

— автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

— заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

— появляется люфт рулевого колеса

— руль сложнее вращать

— возможно появление вибрации на рулевом колесе

Эти симптомы параллельно могут сопровождаться шумовыми эффектами:

— слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

— аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Причины износа рулевых наконечников

Основная нагрузка на палец с пластиковым вкладышем создается со стороны рейки: именно она воздействует на поворотный кулак. От колеса также идут свои «неприятности» в виде вибрации и ударов из-за неровной дороги. Первый случай предполагает перпендикулярное усилие на ось пальца, что вызывает изломные деформации. Во втором варианте силы «стараются» вырвать палец из места его расположения. Есть и еще один вид воздействия: трение, образующееся внутри узла при повороте колеса. Т. к. шаровой палец плотно сидит в проушине благодаря завинченной гайке, он, крутится внутри пластмассовой втулки, трясь о ее стенки. В результате:

• постепенно вкладыш стирается, получается зазор, из-за которого слышен стук, усиливающийся при езде по неровной поверхности;
• износ втулки вызывает разбалтывание шарового пальца, т. к. он прижимается пружиной снизу;
• если люфт «автоматически» не удаляется, палец свободно перемещается во втулке и слышен стук.

Важный момент: преждевременный износ наконечников можно предотвратить, если следить за состоянием пыльников и вовремя их менять, заметив даже небольшие повреждения и не дожидаясь полного разрушения чехла.

В машинах с двухрычажной подвеской тяга закреплена низко, совсем близко к дорожной поверхности. Поэтому возможна поломка детали из-за удара о какое-либо препятствие. Стука может и не быть. О том как проверить рулевые наконечники по другим признакам, описывается далее.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверкипотребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма . Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги

, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.
