Как проверить автомобильный аккумулятор

Способы проверки аккумулятора

Какие аккумуляторы есть на рынке? Свинцово-кислотные, литиевые и щелочные. Аккумуляторная кислотная батарея, или АКБ, чаще всего используется в авто- и мототехнике. Проверенные временем устройства долго держат заряд и хорошо переносят постоянные нагрузки. Недостатком свинцово-кислотных аккумуляторов является их уязвимость к холоду. Отрицательная температура в сочетании с низким зарядом аккумулятора влияют на плотность электролита внутри батареи. Чтобы не допустить замерзание и разрядку АКБ, необходимо знать как проверить аккумулятор автомобиля на работоспособность.

Существует несколько способов проверки состояния АКБ:

1. с помощью индикатора;
2. с использованием мультиметра;
3. нагрузочной вилкой;
4. зарядным устройством.

Использование мультиметра для проверки

Этот прибор востребован не только среди автомобилистов. Он применяется в любой сфере, связанной с электрическими измерениями, в том числе с его помощью можно проверить работоспособность аккумулятора. Многофункциональность подобного инструмента объясняется тем, что в нём объединены одновременно вольт- и омметр, амперметр. Компактный аппарат не занимает много места в машине и постоянно готов к проведению необходимых измерений. Запаса батареи хватает на большой срок, если не забывать отключать её во время перерыва в работе.

Подбирая помощника для ремонта автомобильной электропроводки в домашних условиях, надо учесть такие характеристики:

• Измерение постоянного напряжения производится в диапазоне от 0 до 200 мВ, 2 В, 20 В, 200 В, 1 тыс. В, а переменного — от 0 до 200 В, 750 В.
• Параметры тестирования сопротивления колеблются от 0 до 200 Ом.
• Разбег постоянного тока в большинстве моделей составляет 2, 20, 200 мА.

Рекомендуем: Изготовление и линейки аккумуляторов от TAB (ТАБ)

Эти основные параметры могут быть дополнены различными значениями и функциями в зависимости от модели устройства.

Измерение напряжения аккумулятора

Это важнейший параметр пригодности батареи к работе. Многие водители производят тестирование именно этого показателя в первую очередь Это делается при работающем двигателе. Если на шкале прибора отображаются значения от 13,5 до 14 В, то с этой характеристикой всё в порядке. Повышенные цифры скажут о низком уровне зарядки и подаче с генератора большего количества энергии для поддержания рабочего режима. Этот случай часто встречается в зимнее время, когда неисправная батарея садится в ноль.
Не стоит опасаться краткосрочного превышения стандартных данных. В технически исправном автомобиле уровень стабилизируется в течение 10 минут. Если за указанный период восстановление показателей не произошло, надо обратить внимание на исправность регулятора напряжения или состояние его контактов. В случае окисления их нужно зачистить. Если произошло уменьшение потенциала ниже 13 вольт, стоит задуматься о замене АКБ, так как это показатель неисправности элемента.

Если производить измерения на неработающем авто, следует обратить внимание на такие нюансы:

• Пониженное менее 12 вольт напряжение не пустит двигатель, особенно в холода при загустевшем масле. Коленвал не провернётся из-за недостаточного усилия в подобной обстановке. Нормальным уровнем считается показатель не слабее 13 В.
• Все замеры нужно делать перед началом движения, а не сразу по его окончании.
• Больший заряд поддержит работоспособность батареи более длительный период. При пониженном уровне она быстрее сядет. Поэтому новая АКБ или в близком к этому состоянии сохраняет свою работоспособность дольше.

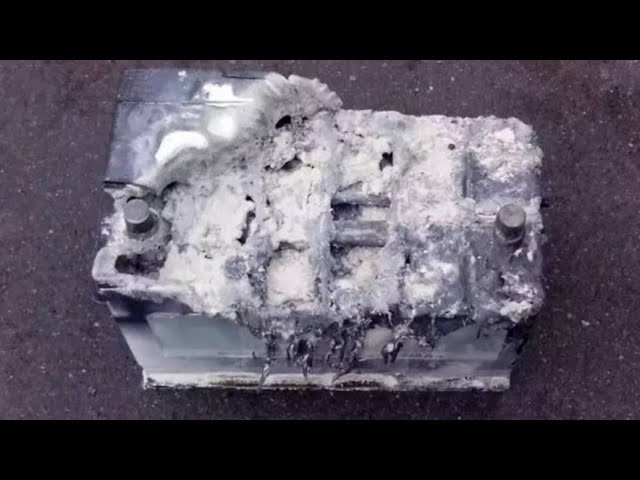

Как вернуть в жизнь старый аккумулятор. Прослужил 10 лет

Заряд и ёмкость батареи

Чтобы проверить аккумулятор автомобиля этим способом, нужен анализ данных мультиметра. Замеры следует проводить через 5 часов после подзарядки или отключения батареи от машины. Данные в этом случае будут более точными. От температуры окружающего воздуха они не зависят.

Рассматривая подобные замеры, следует отметить такие закономерности:

• Показатели разности потенциала в 12,8 В говорят о полностью заряженном состоянии батареи. Большое превышение намекает на серьёзные неисправности.
• На 75-процентный остаток указывает цифра 12,6 В.
• За половину принимается маркировка 12,2.
• 12 вольт скажет о четверти ресурса.
• Всё, что меньше последнего значения, говорит о минимальном запасе.

Информация о ёмкости не менее важна, чем заряд. Протестировать его можно следующим способом:

• Батарея должна быть полностью готова к работе.
• Подать нагрузку на элемент питания. Можно соединить последовательно несколько осветительных приборов.
• Слабое свечение при напряжении 12,4 вольта гарантирует неполадки с запуском двигателя зимой.
• Уменьшение данных ниже 12 В требует замены АКБ.

Подобная проверка аккумулятора автомобиля предоставляет возможность избежать проблем во время старта и движения, а также продлить эксплуатацию изделия.

Кроме того, протестировать ёмкость можно, проверив контрольный заряд:

• Батарея должна быть целиком заполненной.
• Включить её на глубокую нагрузку согласно паспорту.
• В цепь подсоединить прибор.
• Произвести замер времени, которое понадобится, чтобы сила тока снизилась наполовину.
• Если оно совпало с заявленным заводом-изготовителем, то аккумулятор исправен.

Рекомендуем: Аккумулятор Барс для автомобиля: особенности АКБ

Замер утечки тока

Для любого, даже абсолютно нового, автомобиля это неизбежное явление. Оно объясняется минимальным потреблением электричества некоторыми потребителями даже при выключенном двигателе. В справочниках можно найти цифры от 10 до 80 мА в зависимости от устройства. Если эти данные больше, то можно говорить о неисправности машины. Идеальным значением считается 60 мА. Более негативно сказывается на состоянии аппаратуры отсутствие ежедневной подзарядки из-за перерывов в эксплуатации.

Прежде чем приступить к получению информации, нужно приготовить транспортное средство к тестированию:

• Обесточить салонное освещение, магнитолу и прочих потребителей.
• Вынуть ключи из замка зажигания.
• Проверить полученную информацию. Превышение показателей более 60 мА даёт повод к поиску цепи, на которую перепадает максимальный расход питания. Это можно сделать методом исключения, снимая по очереди блоки предохранителей.

Эта предварительная процедура позволит получить более точную информацию как о состоянии аккумулятора, так и о цепях электроснабжения.

Порядок проверки утечки таков:

• Установить диапазон измерений на 10 А или 20 А.
• Отсоединить минус батареи.
• Подключить на это место щуп прибора.
• Второй подвести к снятому проводу.
• Результат покажет индикаторное табло или стрелка.

Как проверить МУЛЬТИМЕТРОМ автомобильный аккумулятор?

Проверка аккумулятора нагрузочной вилкой

КАК ПОЛЬЗОВАТЬСЯ НАГРУЗОЧНОЙ ВИЛКОЙ для проверки аккумулятора автомобиля???

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

• зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
• белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
• черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Как правильно проверить аккумулятор с помощью нагрузочной вилки

Аккумуляторная батарея считается важным компонентом любого автомобиля. Помимо выполнения основной задачи по запуску двигателя, АКБ играет ряд дополнительных ролей.
В процессе эксплуатации периодически требуется проверять состояние и работоспособность батареи. Чаще всего в гаражных условиях для этого используется обычный мультиметр. Но также проверку рекомендуют проводить с помощью нагрузочной вилки.

Для некоторых автолюбителей это не совсем понятное устройство, которое неизвестно как работает и для каких целей применяется.

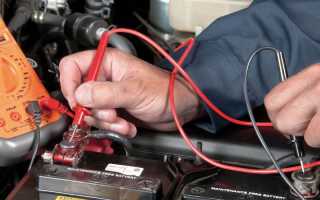

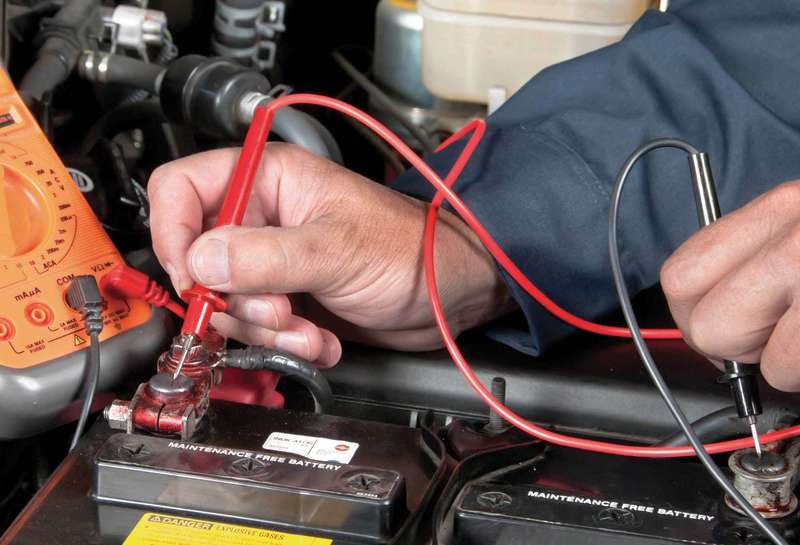

Проверка аккумулятора автомобиля с помощью мультиметра

Специальный прибор может измерить заряд и предупредить об утечке тока. Купить его можно в любом большом автомобильном магазине, или в отделе «все для электриков» где-нибудь в строительном супермаркете. Как это делается — по пунктам:

1. Удостовериться, что зажигание автомобиля выключено.
2. Переключить мультиметр в режим вольтметра и установить выключатель на значении 20 Вольт.
3. Подключить провода в соответствующие разъемы устройства.
4. Приложить металлические щупы на концах проводов к клеммам аккумулятора: красный цвет соответствует клемме «плюс», черный — «минус».
5. Зафиксировать показания прибора.

Данные таблицы показывают, что если напряжение на клеммах меньше 12.7 В, то АКБ заряжена не полностью, а если мультиметр выдает менее 11,7В — это признаки неисправности или глубокого разряда.

Использование нагрузочной вилки при проверке аккумулятора

Метод нагрузочной вилки — один из самых эффективных и используется в процессе диагностики работоспособности АКБ под нагрузкой в профессиональных сервисных центрах. Сама по себе нагрузочная вилка представляет собой устройство, включающее мультиметр (вольтметр), нагрузочное сопротивление, а иногда и амперметр. Проверка исправности аккумулятора при этом проводится в два этапа:

1. Оценка состояния и степени заряженности батареи. Проверка происходит путем измерения напряжения на клеммах без нагрузки в режиме вольтметра. Если батарея полностью заряжена, на приборе появятся показания от 12,6 до 12,9 В. В противном случае, АКБ необходимо зарядить, либо найти причину неисправности.
2. Проверка аккумулятора под нагрузкой. Если АКБ заряжена, а плотность и уровень электролита оптимальны, параллельно вольтметру подключается нагрузочное сопротивление, передающее ток и имитирующее работу стартера при запуске двигателя машины. Спустя 5 секунд показатели вольтметра, а затем нагрузка отключается. Важно, чтобы напряжение при этом вернулось к начальному показателю. Полученные данные позволяют сделать правильное заключение о состоянии батареи.

При проверке таким способом нужно соблюдать температурный режим. Если в месте проведения диагностики температура воздуха ниже 20 градусов, холодная батарея может быстро разрядиться.

Распространенные виды и типы нагрузочных вилок

В специализированных магазинах и на рынках можно встретить большое число нагрузочных вилок, которые отличаются конструкцией, диапазоном измерения и уровнем измеряемого тока.

Кроме того, такие измерительные приборы классифицируются по типу проверяемых АКБ — для щелочных и кислотных источников питания.

Главной особенностью является разница в нагрузке (чаще всего — от 1 до 12 Ампер).

Сейчас
читают
Особенности зарядки AGM аккумуляторов, какие зарядные устройства лучше использовать

877

ТОП 20 лучших автомобильных аккумуляторов 2021 по соотношению цены и качества, важные критерии выбора

31.8k

Также существуют вилки, позволяющие проверять отдельные банки аккумулятора, если конструкция изделия дает такую возможность.

К наиболее популярным видам нагрузочных вилок можно отнести:

• НВ-Б — устройство, позволяющее измерять в напряжение в диапазоне от 0 до 3 Вольт. Максимальная нагрузка по току составляет 100 Ампер. Прибор используется для проверки аккумуляторов кислотного типа (напряжением 2 В) и щелочных АКБ (1,2 Вольта).
• Э 107 УХЛ4 — тип нагрузочной вилки для проверки 12-вольтовых автомобильных АКБ. Предел измерений в этом устройстве составляет от 0 до 20 Вольт. Граничная нагрузка по току — 100 Ампер.
• BH-01 — устройство, позволяющее измерять напряжение в диапазоне от 0 до 15 В. Рабочая температура составляет от 1 до 35 градусов тепла. Повторная проверка должна производиться через 15 секунд.
• HB-01 —прибор, отличающийся точностью в 2,5%, а также диапазоном измерений от 0 до 15 Вольт. Величина нагрузки — 100 или 200 Ампер. Температурный диапазон от 30 градусов мороза до 60 градусов тепла.
• НВ-03 — наиболее востребованное у автовладельцев изделие, отличительной особенностью которого является наличие электронного вольтметра с ЖК индикатором. В комплекте поставляется две нагрузки, которые можно по отдельности подключать к вилке. Максимальная токовая нагрузка — 200 А, напряжение — от 0 до 16 Вольт, а емкость проверяемых АКБ — от 15 до 240 А*ч. Изделие используется для проверки аккумуляторов на стандартное напряжение 12 Вольт. В случае подключения одной нагрузки предельный ток будет составлять 100 Ампер. При этом можно тестировать АКБ с емкостью 15-100 А*ч. Если установить две нагрузки, максимальный ток вырастает до 200 Ампер. При этом удается проверить АКБ на 100-240 А*ч.
• HB-04 — более мощное устройство, позволяющее тестировать аккумуляторы на 12 и 24 Вольта. Кроме того, с помощью прибора можно проверить отдельные элементы АКБ на 2 В. Точность измерений — 0,5%, диапазон напряжения — 0-32 В. Кроме того, изделие работает в широком диапазоне температур — от -20 до +60 градусов по Цельсию.

Проверка электролита в аккумуляторе

Уровень электролита в аккумуляторе играет важную роль при эксплуатации устройства. Его проверка может проводиться по-разному в зависимости от конструкции конкретной АКБ. Традиционно автомобилисты оценивают уровень электролита визуально через отверстия под крышками банок аккумулятора. Некоторые модели оснащены шкалой для определения меры заполнения батареи с указанием максимума и минимума, допустимого для безопасной работы устройства. В лучшем случае производители делают часть пластикового короба прозрачным. Для еще более точного определения уровня используются стеклянные измерительные трубки, опускаемые на дно каждой банки. Если вы решите проводить замеры таким способом, не забудьте о мерах безопасности, ведь в состав электролита входит серная кислота.

Немаловажно при оценке состояния электролита в аккумуляторе измерить его плотность. Для исследования этого показателя понадобится специальный прибор ареометр, или денсиметр. Сложная конструкция состоит из двойной стеклянной колбы, груши и пробирки, наполненной ртутью или дробью. Ареометр позволяет установить точное соотношение частей воды и серной кислоты, содержащихся в электролите.

Процедура оценки плотности проводится не менее чем через 2 часа после полной зарядки аккумулятора путем взятия проб из каждой банки. Результат измерения считается достоверным, если набрано достаточное количество электролита (до поднятия поплавка). Оптимальный показатель плотности — 1,27-1,29 г/см3. При превышении нормы электролит можно разбавить дистиллированной водой, а при занижении необходимо добавить аналогичный раствор с нормальным показателем плотности.

Понятие о нагрузочной вилке

На практике диагностика с использованием нагрузочной вилки (НВ) даёт точный и корректный результат, отображая текущее состояние АКБ. И первый вопрос, на который следует ответить, что это, для чего автомобилисту может быть нужна так называемая нагрузочная вилка при диагностике аккумулятора.

Нагрузочной вилкой называют устройство, с помощью которого измеряют заряд у автомобильных аккумуляторов. Они взаимодействуют с АКБ на 12 и 24 В.

Если вам требуется регулярно проверять электрику машины, то вилка станет полезным дополнением к вашему набору инструментов. Приобрести НВ не сложно. Плюс некоторые делают её своими руками.

Перед проверкой аккумуляторов нагрузочной вилкой будет не лишним детальнее разобраться в этом устройстве и понять его назначение.

Конструктивно НВ состоит из нагрузочного резистора большой мощности, щупов, встроенного вольтметра, штыря.

В самом своём простом исполнении в состав входит:

• кожух из металла;
• встроенный в корпус вольтметр;
• спирали (резисторы/сопротивление).

С плюсовым выходом соединяется провод с достаточно большим сечением, в выход НВ с минусом коммутируется со специальным металлическим штырём. Он находится обычно сзади корпуса. С обратной стороны предусмотрен зажим для соединения НВ и АКБ автомобиля. На задней панели монтируются гайки, которые нужны для подключения спиралей сопротивления.

Если говорить про принцип работы, на основе которого работает нагрузочная вилка для диагностики автомобильного аккумулятора, то он заключается в следующем. Зажимы вилки соединяют с клеммами АКБ и включается кратковременная нагрузка. В зависимости от конкретного напряжения, выдаваемого батареей при подключении сопротивления, можно сделать выводы про состояние и исправность элемента питания.

Предварительно разобравшись с тем, для чего может быть нужна автомобилисту нагрузочная вилка при диагностике аккумулятора, стоит ответить и на ряд других важных вопросов.

Возможна ли зарядка АКБ в домашних условиях?

Зарядку аккумуляторной батареи желательно проводить в нежилых, хорошо проветриваемых помещениях. Если вам все же пришлось заряжать АКБ дома, лучше делать это на балконе. Дело в том, что в процессе зарядки аккумулятора выделяется опасный для здоровья человека сернистый газ, а также хлористые соединения кислорода. Подобные летучие вещества могут вызывать недомогание. Необходимо отслеживать продолжительность зарядки и состояние электролита. Не допускайте его «закипания», поскольку это может существенно снизить ресурс батареи. Сила тока ЗУ во время зарядки должна быть минимальной. Помните, для полной зарядки аккумулятора емкостью 60 ампер нужно 7-8 часов.
