Втягивающее реле стартера: устройство, принцип работы, диагностика и ремонт

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Ремонт втягивающего реле стартера своими руками

Замена втягивающего реле на ВАЗ-2114.

Как осуществить проверку втягивающего реле стартера: видео и описание

Прежде всего, диагностические работы следует начинать с проверки стартера. Чтобы осуществить проверку, достаточно одного поворота ключа в зажигании. Если устройство не будет работать, вы услышите характерные щелчки, что подтверждают неисправность элемента.

Далее следует перемкнуть контакты, которые представлены двумя медными болтами, расположенными на крышке реле. Если прибор начнет крутиться, то, скорее всего, необходим ремонт втягивающего реле.

В то же время, возможен и иной вариант. В этом случае отсоединяем стартер. Важно делать все предельно осторожно, ведь вращательная сила механизма относительно высокая, так что вероятность получить травму достаточно большая.

Выполнив процедуру демонтажа, кладем деталь на землю. С помощью провода, соединяем контактный вывод с положительным, а также массу стартера с массой аккумуляторной батареи. После того, как такие операции будут выполнены, вы должны увидеть запуск работы реле, что сопровождается характерным щелканьем. Если запуск реле не обнаружен, начинаем осматривать контакты – скорее всего, они немного подгорели.

Кроме того, о поломке системы также свидетельствует та ситуация, когда реле не выключается, даже если силовой агрегат уже завелся. Понять это можно по жужжанию из системы.

Еще один симптом – характерный щелчок системы зажигания, но при этом стартер так и не начинает свою работу. Наконец, признаком будет также холостая работа механизма после того, как повернется ключ. Одновременно мы видим, что мотор не запустился.

Если вы не знаете, как проверить работу втягивающего реле стартера, видео на нашей интернет-странице поможет вам разобраться с этим. В нем вы найдете подробное описание, как же именно провести комплексную диагностику данного узла.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Что же в итоге

Итак, как можно увидеть, заменить неисправное втягивающее реле не так уж и трудно. С другой стороны, тут необходимо очень осторожно и тщательно все делать, иначе высока вероятность повредить систему запуска мотора, или же получить серьезную травму.

Таким образом, если вы беспокоитесь о том, сможете ли провести ремонт самостоятельно, лучше обратитесь за помощью к профессионалам – они помогут быстро восстановить работоспособность данного узла.

Видео-обзор ремонта втягивающего реле стартера самостоятельно:

Автор: Сочи Авто Ремонт

Как заменить втягивающее реле стартера — случается, что стартер «не крутит» при попытке завести авто, отсутствуют характерные звуки перед запуском «движка», наблюдается необычное «гудение». Скорее всего, втягивающее реле стало неисправным. Попытаемся его самостоятельно поменять. Чтобы выполнить эту операцию, предстоит изначально снять стартер.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Назначение и принцип работы реле стартера

Первое стартерное устройство без реле было произведено Чарльзом Каттерингом в начале прошлого века. Первоначально он представлял обычный электродвигатель, который после запуска двигателя переходил в режим генератора. Немного позже автопромышленник и изобретатель из США Винсент Гуго Бендикс предложил устройство стартера с встроенным реле запуска, схема которого и дошла до наших дней без существенных изменений.

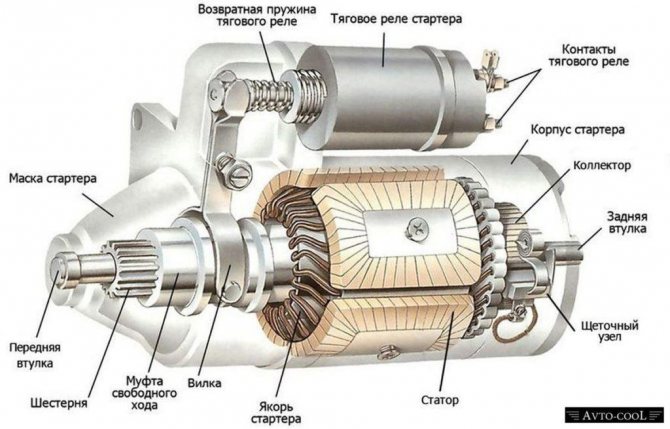

Конструкция стартера включает следующие основные узлы:

• пусковой электродвигатель;
• реле стартера;
• вилка;
• опережающая шестерня (бендикс).

В момент запуска двигателя на реле блокировки стартера поступает напряжение 12 Вольт (на грузовые авто 24 В) с замка зажигания автомобиля либо через дополнительное реле стартера электронной системы управления двигателя. После срабатывания реле за счет сил электромагнитной индукции происходит замыкание контактных зон (пятаков), за счет чего на пусковой электродвигатель стартера поступает напряжение питания с аккумуляторной батареи автомобиля. Одновременно якорь тягового реле стартера приводит в движение вилку (рычаг реле), которая толкает муфту холостого хода с шестерней, которая именуется бендиксом в честь ее изобретателя. Шестерня входит в зацепление с маховиком двигателя. Вращающийся пусковой двигатель стартера заводит двигатель.

Таким образом, реле стартера одновременно выполняет две основные функции: электрическое соединение контактных зон для подачи напряжения на пусковой двигатель и привод бендикса в зацепление шестерни с маховиком.

Тяговое реле стартера включает следующие узлы:

• корпус;
• втягивающая и удерживающая обмотки (иногда совмещенная);
• якорь реле;
• сердечник реле;
• возвратная пружина якоря;
• рычаг реле (вилка);
• шток;
• демпферная пружина;
• контактная пластина;
• контактные болты;
• контактные пятаки;
• возвратная пружина контактной пластины.

В целом, получается довольно сложное устройство, в котором есть чему ломаться.

Схема узлов реле стартера

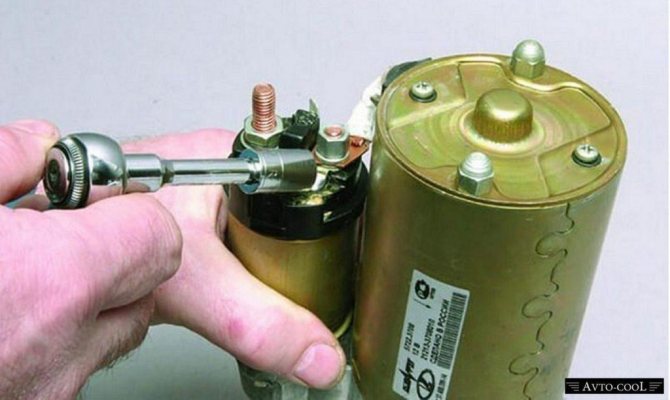

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое.

Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

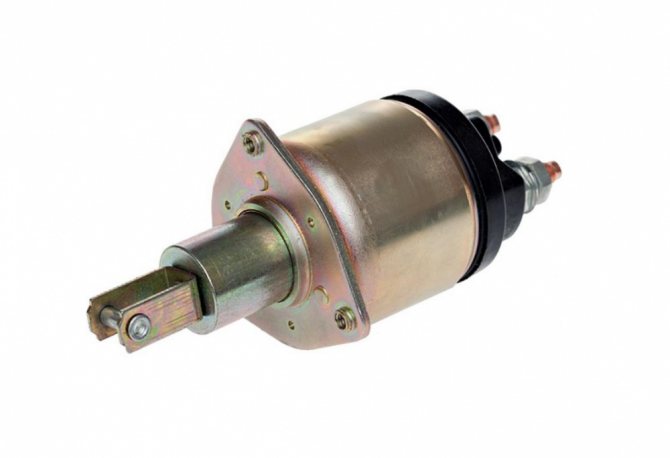

Типы втягивающих реле

Покупая новую деталь, стоит изучить ассортимент предоставляемой продукции. На рынке водители могут купить один из нескольких видов реле:

• для обычных стартеров «Жигули» 2101-2106 («классика»);
• для обычных стартеров Lada 2108-21099;
• для редукторных стартеров АвтоВАЗ всех моделей;
• для редукторных AZD.

Продукцию изготавливают несколько крупных заводов:

• Завод имени Тарасова (ЗиТ), Продукция изготавливается под и «КЗАТЭ».
• Борисовский );
• Отечественная .
• Dynamo AD (Болгария).
• Iskra (Белорусско-словенская фирма).

Рекомендуется устанавливать аналогичное реле, которое использовалось до этого на вашем авто (или совместимое). При замене сердечника также будьте осторожны, так как несовместимый якорь может не помещаться в гнездо. Теперь вы знаете все необходимое о конструкции и функционале втягивающего реле. Диагностика и замена в гаражных условиях вполне возможна, но многое зависит от конструкции машины и расположения стартера.

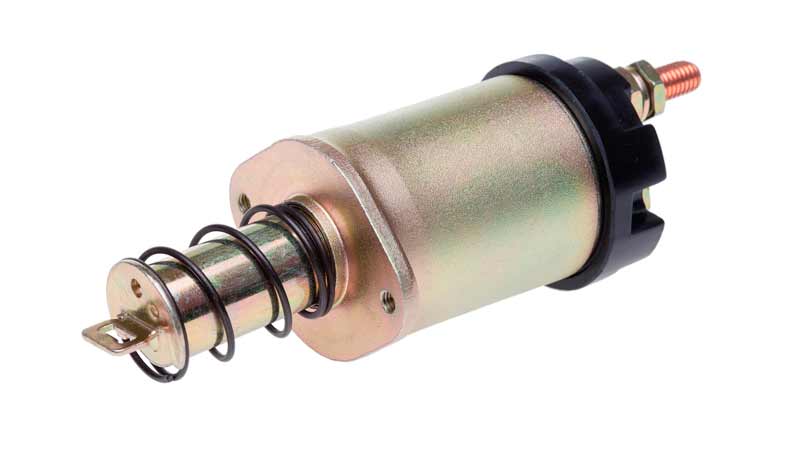

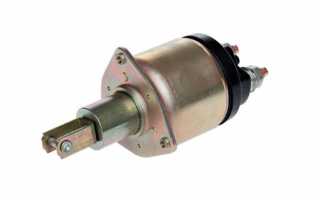

Реле втягивающее стартера: устройство и принцип работы

Начнем с того, что указанное реле является важным элементом в устройстве стартера. Прежде всего, стартер имеет два реле. Первое отвечает за его включение и расположено в моторном отсеке (часто в блоке предохранителей). Второе реле тяговое, стоит на самом стартере.

Итак, тяговое реле стартера, которое автолюбители называют втягивающим реле (благодаря возвращению шестерни бендикса на место), не отличается сложным устройством.

Среди основных компонентов можно выделить:

• корпус и контакты реле;
• контактный диск реле;
• магнит (имеет втягивающую и удерживающую обмотку);
• якорь (сердечник) со штоком реле стартера и штоком привода вилки;
• возвратные пружины;

В основе реле лежит втягивающая катушка, которая по форме напоминает цилиндр и является электромагнитом. Внутри которой размещен подвижный сердечник, тогда как сверху намотаны витки удерживающей катушки.

Одна сторона сердечника имеет выходящий за пределы корпуса шток, толкающий вилку стартера. На конце штока есть отверстие, также может быть перекладина, что зависит от модели авто.

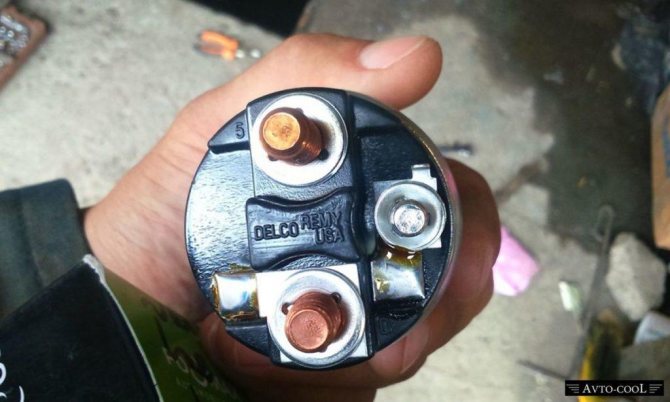

На другой стороне есть шток, на конце которого размещен контактный диск реле стартера. Сам корпус втягивающего реле похож на резиновую чашку, куда вдавлены 2 контакта. Контакты имеют резьбу, куда гайками прикрепляются клеммы.

Тяговое реле устанавливается над стартером и надежно крепится к нему. Если есть такая необходимость, снять реле достаточно просто. Единственное, сам стартер также потребуется снимать.

Как правило, реле стартера бывает в виде разборного изделия, которое можно проверить и отремонтировать, а также есть неразборные варианты. В этом случае реле только меняется на новое неразборное или разборное при такой необходимости.
