Содержание Введение ……………………………………
Страница 3
- Изображение
- Текст
StarLine A92 Dialog
4
Содержание
Введение …………………………………………………………………………………………………………………..7
Комплект поставки…………………………………………………………………………………………………..8
Технические характеристики ……………………………………………………………………………….10
Охранные и сервисные функции сигнализации…………………………………………………11
Управление сигнализацией с помощью брелков
Брелки управления сигнализацией ……………………………………………………………………..14
Читайте также:
Продолжительность нажатия кнопок брелков…………………………………………………15
Основные команды брелков……………………………………………………………………………….15
Жидкокристаллический дисплей брелка………………………………………………………….19
Индикация режимов и функций…………………………………………………………………………19
Индикация состояния сигнализации и автомобиля…………………………………………20
Меню функций основного брелка………………………………………………………………………21
Курсорный способ управления сигнализацией……………………………………………….24
Перечень функций и режимов, активируемых курсорным cпособом……………25
Охранные и противоугонные функции автосигнализации
-
Читайте также:
Включение охраны со звуковыми сигналами подтверждения……………………….26
Включение охраны без звуковых сигналов подтверждения…………………………..27
Включение бесшумной охраны………………………………………………………………………….28
Автоматическое включение охраны………………………………………………………………….29
Включение охраны с работающим двигателем……………………………………………….. 30
Дистанционная остановка двигателя без выключения режима охраны…………. 32
Включение охраны без брелка…………………………………………………………………………..33
Автоматический возврат в режим охраны………………………………………………………..34
Обход салонного света (задержка активации датчиков)………………………………..34
Самодиагностика при включении охраны………………………………………………………..35
Выключение охраны со звуковыми сигналами подтверждения……………………..36
Выключение охраны без звуковых сигналов подтверждения……………………….37
Выключение охраны без использования брелка……………………………………………..38
Выключение охраны с работающим двигателем……………………………………………..39
Самодиагностика при выключении охраны……………………………………………………..40
Сигналы тревоги…………………………………………………………………………………………………….41
Отображение сигналов тревоги на дисплее брелка………………………………………..42
Прерывание сигналов тревоги без выключения режима охраны………………….43
-
Читайте также:
Защищенность сигнализации от отключения питания…………………………………….44
инструкция по эксплуатации
5
Режим антиограбления…………………………………………………………………………………………45
Включение режима антиограбления брелком……………………………………………………45
Скрытое включение режима антиограбления……………………………………………………46
Выключение режима антиограбления ………………………………………………………………. 48
Режим «паника»………………………………………………………………………………………………………49
Режим иммобилайзера…………………………………………………………………………………………..49
Сервисные функции сигнализации
Контроль состояния автомобиля, напряжения АКБ и температуры салона….50
Поиск автомобиля на стоянке и контроль температуры двигателя……………….51
Временное отключение датчика удара……………………………………………………………..52
Автоматическое управление замками дверей………………………………………………….53
Дистанционное управление замками дверей ………………………………………………..54
Управление дополнительным каналом «открывание багажника)…………………..55
Управление дополнительным каналом №1……………………………………………………….57
Управление дополнительным каналом №2……………………………………………………….59
Управление дополнительным каналом №3……………………………………………………….60
Режим турботаймера…………………………………………………………………………………………..61
Программирование режима турботаймера……………………………………………………..61
Включение турботаймера…………………………………………………………………………………..61
Вызов из автомобиля …………………………………………………………………………………………..63
Световая индикация открытых дверей……………………………………………………………..63
Контроль заряда элемента питания брелка с ЖКИ…………………………………………..63
Контроль исправности концевых выключателей…………………………………………….64
Режим сервисного обслуживания……………………………………………………………………..65
Блокировка кнопок брелка…………………………………………………………………………………66
Запись кодов брелков…………………………………………………………………………………………67
Контроль количества брелков, записанных в систему…………………………………….68
Персональный код экстренного выключения охраны……………………………………..68
Алгоритм ввода персонального кода экстренного выключения охраны ……….69
Дистанционный запуск двигателя
Особенности работы дистанционного запуска двигателя………………………………70
Подготовка к дистанционному запуску на автомобилях с ручной КПП…………71
Выполнение программной нейтрали………………………………………………………………..71
Дистанционный запуск двигателя брелком ………………………………………………………74
Дистанционная остановка двигателя………………………………………………………………..75
Дистанционное продление работы двигателя…………………………………………………76
Подготовка к движению после дистанционного запуска………………………………..77
Инструкция по установке
Установку автосигнализации Старлайн А92 Кан начинают с внимательного изучения руководства пользователя. Этот документ подробно описывает все особенности монтажа системы и настройки её функций. Но, помимо подробной инструкции, рекомендуется соблюдение общих правил, которые одинаковы для всех моделей автомобилей и позволяют своими руками выполнить все процедуры, не прибегая к услугам специалистов.
Процедура установки противоугонного комплекса в общих чертах выглядит так:
- выбирают место для размещения основного блока с процессором — оно должно быть скрытым, но доступным, без воздействия влажности и повышенных температур, например, под приборной панелью;
- крепят блок с применением скотча и саморезов;
- антенну и блок приёма/передачи сигнала крепят на лобовом стекле так, чтобы расстояние до металлических деталей, других датчиков и осветительных приборов составляло не меньше пяти сантиметров, избегая тонировки и солнцезащитных полос;
- монтируют штатную сирену, размещая её под капотом рупором вниз так, чтобы на неё не попадала влага и не слишком воздействовали высокие температуры;
- фиксируют с помощью скотча или металлической стяжки на ровной поверхности датчики удара;
- датчик температуры ДВС монтируют на патрубке системы охлаждения моторного блока или на металлических элементах, находящихся рядом с ним, используя кабельные стяжки и отвёртку М6, избегая при этом близости к выпускному коллектору, поскольку от места сильно зависит точность показаний устройства;
- на приборной панели с помощью скотча ставят светодиодные лампы индикации состояния работы сигналки;
- в скрытом от посторонних глаз, но со свободным доступом от водительского кресла месте, ставят сервисную кнопку Valet;
- устанавливают GSM-модуль в непосредственной близости от приборной панели;
- подключают контакты, следуя принципам распиновки из схемы, напечатанной в инструкции.
Подробнее же о процедуре подключения и настройки можно узнать из инструкции, которая также есть на русском языке в формате pdf.

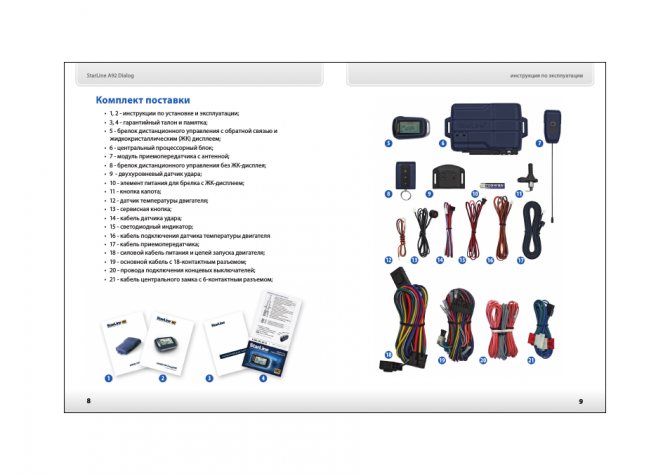

Комплект поставки
Страница 5
- Изображение
- Текст
StarLine A92 Dialog
8
Комплект поставки
• 1, 2 — инструкции по установке и эксплуатации; • 3, 4 — гарантийный талон и памятка; • 5 — брелок дистанционного управления с обратной связью и
жидкокристаллическим (ЖК) дисплеем;
• 6 — центральный процессорный блок; • 7 — модуль приемопередатчика с антенной; • 8 — брелок дистанционного управления без ЖК-дисплея; • 9 — двухуровневый датчик удара; • 10 — элемент питания для брелка с ЖК-дисплеем; • 11 — кнопка капота; • 12 — датчик температуры двигателя; • 13 — сервисная кнопка; • 14 — кабель датчика удара; • 15 — светодиодный индикатор; • 16 — кабель подключения датчика температуры двигателя • 17 — кабель приемопередатчика; • 18 — силовой кабель питания и цепей запуска двигателя; • 19 — основной кабель с 18-контактным разъемом; • 20 — провода подключения концевых выключателей; • 21 — кабель центрального замка с 6-контактным разъемом;
инструкция по эксплуатации
9

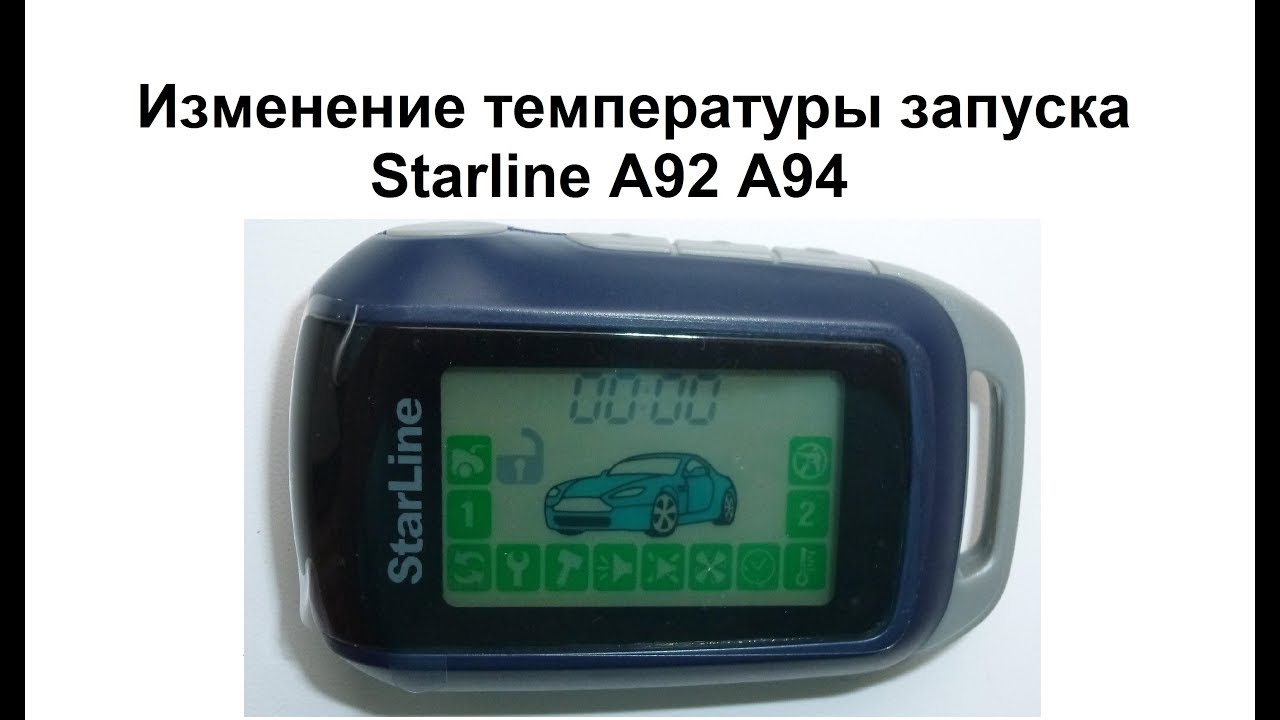

Функции брелка
Автомобильная сигнализация Старлайн А92 комплектуется двумя пультами — основным и вспомогательным. Первый из них имеет четыре кнопки, находящиеся на боковой панели и жидкокристаллический монитор, занимающий центральную панель. Благодаря наличию экрана через главный пульт управления осуществляется настройка сервисных функций. На кнопки воздействуют:
- кратковременными нажатиями;
- длительными нажатиями;
- последовательными нажатиями;
- одновременными нажатиями.
Управление сигнализацией
Страница 7
- Изображение
- Текст
StarLine A92 Dialog
12
• Режим иммобилайзера
• Режим антиограбления • Режим «паника» • Сохранение блокировки двигателя при демонтаже сигнализации • Программируемый персональный код экстренного отключения
Самодиагностика и индикация режимов работы
• Информативный брелок с жидкокристаллическим дисплеем • Светодиодная подсветка дисплея брелка • Автоматический контроль охранных датчиков с отключением
неисправных и сообщением об отключении
• Индикация состояния сигнализации светодиодом и на дисплее
брелка
• Индикация состояния и причин срабатывания сигнализации
по 7 зонам охраны
• Индикация неисправной зоны при включении режима охраны • Индикация факта срабатывания сигнализации звуковыми
сигналами
• Светодиодная индикация исправности концевых выключателей
Сервисные функции сигнализации
• Обход зоны дверей на время задержки погасания салонного света • Дистанционное отключение датчиков по уровням в режиме
охраны
• Дистанционное управление центральным замком • Управление центральным замком от замка зажигания • Двухшаговое отпирание замков дверей • Двухимпульсное отпирание замков дверей • Возможность реализации функции «комфорт» • 4 канала управления дополнительным оборудованием • Управление освещением салона автомобиля
инструкция по эксплуатации
13
• Режим поиска автомобиля • Сервисный режим • Режим вызова из автомобиля (поиск брелка) • Защита от случайного нажатия кнопок брелка • Звуковой и вибро режимы работы основного брелка • Раздельная индикация температуры в салоне и под капотом
автомобиля
• Индикация напряжения АКБ автомобиля • Программирование новых и стирание утерянных брелков • Дистанционное программирование режимов и функций
сигнализации
• Индикация текущего времени, будильник
Функции запуска двигателя
• Дистанционный запуск / остановка двигателя • Дистанционное продление работы запущенного двигателя • Автоматический запуск двигателя по температуре, по будильнику,
периодический запуск каждые 2, 3, 4 или 24 часа.
• Выбор типа двигателя: бензин / дизель • Выбор типа трансмиссии: автоматическая / ручная • Контроль работы двигателя по сигналам таходатчика, генератора
или по изменению напряжения бортовой сети
• Автоматическая защита от перекрутки стартера при запуске
двигателя
• Индикация оставшегося времени работы запущенного двигателя
на дисплее брелка
