С развитием электронных систем помощи водителя в ходе управлении автомобилем, появилась возможность для вмешательства электроники в некоторых сложных ситуациях, когда навыков новичка уже не хватает. Автоматика действует быстрее, а главное правильнее, поскольку её программы написаны на основании знаний квалифицированных специалистов, как по практическому вождению, так и по теории поведения автомобиля.
Зачем нужна электронная система стабилизации автомобиля
Одна из подобных программ, в совокупности с датчиками, микрокомпьютерами и исполнительными механизмами, получила название Electronic Stability Program (ESP), что означает систему контроля над стабильностью автомобиля при потере колёсами сцепления с дорогой или на грани такой потери.
Это важно: Что лучше полный привод, передний или задний
Не обязательно употребление именно такого термина, разные автомобильные фирмы могут использовать другие обозначения, в том числе и на других языках.

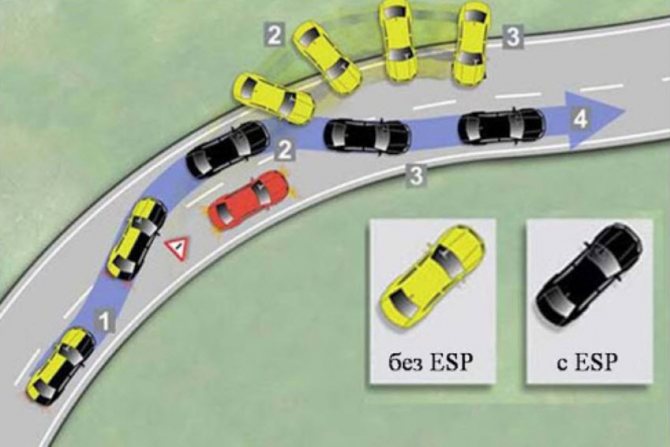

ESP призвана обеспечить курсовую стабилизацию автомобиля, то есть способность двигаться прогнозируемо для водителя и не терять управляемость, насколько это вообще возможно.
Естественно, когда сцепление потеряно окончательно и никакие действия уже не помогут, в пассажира превратится не только водитель, но и все его автоматические помощники, чуда не произойдёт.
Но если ещё существует возможность вернуть машину на траекторию и успокоить её колебания, просто водитель в силу разных причин с этим не справится, то электроника обязательно поможет.
В определённой степени ESP можно сравнить с идеальным человеком, обладающим мгновенной реакцией и самыми лучшими навыками, к тому же располагает такими органами управления, которых у водителя нет вообще.
Функция ESC и TC
ESC — электронный контроль устойчивости или динамическая система стабилизации автомобиля — система, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких).
Читайте также:
TC — электрогидравлическая система автомобиля, предназначенная для предотвращения потери сцепления колес с дорогой посредством контроля за буксованием ведущих колёс. Оптимизирует пробуксовку колес при трогании и разгоне за счет притормаживания буксующего колеса и, при необходимости, уменьшения крутящего момента двигателя.
После пуска двигателя ESC и TC включаются автоматически.
Для отключения ESC и TC при движении в тяжелых дорожных условиях (грязь, песок, глубокий снег) нажмите и удерживайте в нажатом положении в течение 0,5–1 секунды кнопку выключателя «ESC». Отключение функций действует только при скорости автомобиля менее 50 км/ч. Включение функций производится кратковременным нажатием кнопки выключателя «ESC» или автоматически при достижении скорости 50 км/ч.
Срабатывание ESC и TC сопровождается характерным шумом исполнительных механизмов. Срабатывание ESC и TC свидетельствует о достижении предела сцепления шин с дорожным покрытием. Во избежание потери управления над автомобилем Вы должны приспособить свой стиль вождения к действительным дорожным условиям.
Индикация состояния ESC и TC осуществляется сигнализаторами «ESC» и «ESC OFF». Сигнализаторы загораются жёлтым светом при включении зажигания и после запуска двигателя гаснут (режим самотестирования). Срабатывание ESC и TC сопровождается миганием сигнализатора «ESC». При отключённых с помощью выключателя «ESC» функциях сигнализатор «ESC OFF» горит постоянным светом.
Внимание! Во всех других случаях загорание сигнализатора «ESC» свидетельствует о неисправности ESC и TC, устранение которой необходимо проводить только у дилеров.
Внимание! Во избежание ограничения работоспособности ABS, EBD, ESC и TC не устанавливайте на автомобиль шины разной размерности.
Как работает система курсовой устойчивости автомобиля также показано на видео:

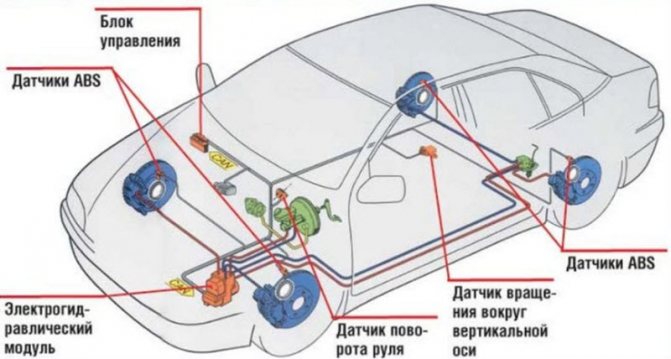

Устройство ESP
В состав системы входят устройства, которые до её появления применялись в антиблокировочных системах тормозов, а также ряд новых, работающих только на стабилизацию:
- вся гидравлика системы ABS, включающая быстродействующий насос тормозной жидкости, гидроаккумулятор, систему клапанов;
- электронный блок управления с программой;
- датчики вращения колёс;
- датчик угла поворота руля;
- датчик вращения автомобиля вокруг вертикальной оси;
- датчик ускорения по всем направлениям;
- датчики органов управления, тормозной и акселераторной педали;
- интерфейсные устройства связи с двигателем, усилителем руля и коробкой передач;
- в некоторых дорогих и продвинутых системах могут быть добавлены специальные устройства в трансмиссии, например муфты и управляемые дифференциалы.
Таким образом, инженеры получают в свои руки мощное оборудование, способное серьёзно повлиять на перераспределение векторов тяги и тормозного усилия в любом направлении и под любым углом.
Осталось только разработать алгоритмы управления всей системой и тщательно отработать их миллионами тестовых километров, как и всё, имеющее отношение к безопасности.

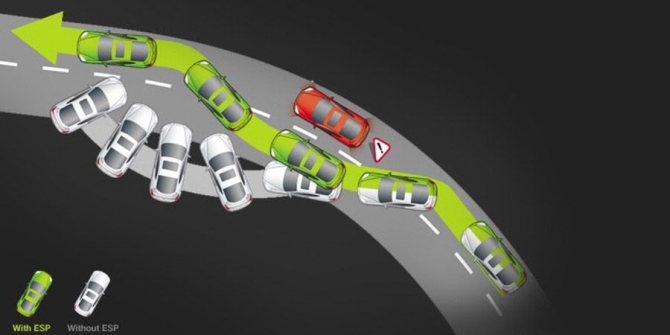

Что такое ESP
Основой системы являются разработки концерна Mercedes-Benz, начавшиеся еще с 1959 года. Впервые протестированная программа была установлена в 1995 году, после чего совершенствовалась и дополнялась новыми компонентами. Следует отметить, что рассматривать систему ESP в автомобиле необходимо не как отдельную часть, а в составе комплекса активных мер безопасности во время движения.
ESP взаимодействует с другими датчиками безопасности в авто:
- ABS — антиблокировочная система, которая позволяет предотвратить блокировку колес в момент торможения.
- EBD — система распределения тормозных усилий, главная функция которой — оценка сцепления покрытия каждого колеса, соответственно чему контролируется распределение тормозных усилий.
- EDS — электронная блокировка дифференциала, срабатывание которой происходит при проскальзывании одного из колес авто.
- ASR — обозначение противобуксовочной системы, предназначенной для предупреждения пробуксовки колес ведущей оси и контролирующей тяговые усилия.
Система оснащена специальными датчиками, предоставляющими основную информацию во время движения авто. Это скорость вращения каждого из колес, угол поворота вокруг своей оси и контроль тормозных усилий. Также система анализирует данные, полученные при повороте рулевого колеса, соответственно чему и выполняется заданный алгоритм для стабилизации движения авто. Обобщенное понятие: система стабилизации ESP позволяет вернуть контроль над управлением авто и помочь водителю вывернуть транспорт при заносе.
Принцип работы Electronic Stability Program

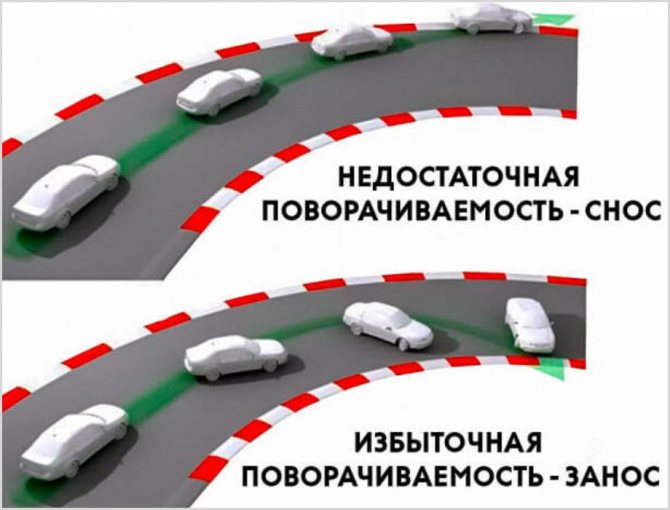

Из теории автомобиля известно, что существуют два нежелательных явления при движении – избыточная и недостаточная поворачиваемость.
В идеале, когда наступает предел сцепления колёс с дорогой, автомобиль должен скользить наружу поворота всеми четырьмя колёсами с одинаковой интенсивностью, точно так же прекращая скольжение одновременно передней и задней осью.
-
Читайте также:
Реально это случается редко, поэтому одна ось неминуемо обгоняет другую, что приводит к появлению ненулевого угла между продольной осью автомобиля и касательной к его траектории.
Причём угол увеличивается, реакция водителя может быть неправильной или запоздалой, машина начинает совершать курсовые колебания, что и означает потерю стабилизации и переход в неуправляемое вращение.
Избыточная управляемость означает опережение в уводе или срыве задней оси. Машина поворачивает нос внутрь поворота, развитие явления принято называть заносом. В определённой мере это условно, но терминология сложившаяся.
Неисправности
Поскольку ESP базируется на всех основных узлах антиблокировочной системы тормозов, то и её неисправности связаны с ними. Нарушения в работе самой программы маловероятны.
- Чаще всего отказывают датчики вращения колёс и их проводка, поскольку они работают в самых тяжёлых условиях.
- Проблемы могут быть связаны с гидравлическим блоком, его насосом и клапанами. Особенно если пренебрегать плановой заменой тормозной жидкости.
- Все прочие датчики отказывают не чаще, чем любая другая электроника, причинами могут стать естественное старение компонентов, влага и коррозия. Как всегда, особое внимание проводке.
При отказе система самодиагностики высветит соответствующую лампу на приборной панели. Ездить без ESP очень нежелательно, поведение машины станет непривычным, а с самыми мощными двигателями водитель может просто не справиться с управлением.
Как пользоваться ESP в машине?
Запомните! ESP всегда находится в активном состоянии и может включиться при любой скорости и движении машины.
Среди автолюбителей есть мнение, что антизаносная система может помешать опытным драйверам справиться с заносом. К примеру, иногда для выхода из заноса надо прибавить скорость, а ESP искусственно ограничивает впрыск топлива. Но это применимо для очень опытных водителей. Обычно такие навыки не требуются тем, кто ездит от работы до дома.
Те, кто любит активную езду, в системе стабилизации есть специальные режимы, когда можно погонять от души, а включаться она будет только в критических ситуациях.
Ещё одна хорошая статья: ВСЁ про моторное масло 5w30 и 5w40: в чем разница, что лучше, что гуще и жиже, сравнение
В большинстве случаев я не рекомендую отключать ESP, чтобы предотвратить даже маловероятную возможность возникновения аварии, особенно если водитель отвлёкся или просто не смог быстро среагировать.
Несмотря на то, что ESP обеспечивает безопасное движение и сглаживает многие ошибки неопытного водителя, полностью полагаться на систему стабилизацию не стоит. Просто не допускайте опасных ситуаций.
Есть ли смысл отключать ESP?
Плюсы и минусы
Все достоинства системы понятны из описания её действий в критических ситуациях. Она спасёт автомобиль, когда уже ничто другое ему не поможет.
Более того, при быстрой езде иногда неопытные водители в независимых тестах опережали автоспортсменов, у которых такой системы не было. Не стоит на это надеяться, но ESP умножает способности водителя, если конечно они не нулевые.
Но случаются и неприятные ситуации.
- В самых тяжёлых случаях ESP неэффективна, у колёс уже нет сцепления с дорогой, а нестандартным приёмам опытного водителя она не обучена.
- Пока плохо проработаны алгоритмы управления тягой двигателя, особенно её добавления на передне- и полноприводных автомобилях. Хотя для тех же автоспортсменов это азы, без которых на дороге им нечего делать. Но автоматизации такие приёмы поддаются с большим трудом.
- Иногда система неверно понимает хаотичное вращение руля неопытным водителем. По заложенной в неё логике безопасности, упрощенно говоря, она должна подчиняться человеку, способности которого ей неизвестны. Поэтому радикально действовать, отстранив его от управления, ESP пока не имеет права.

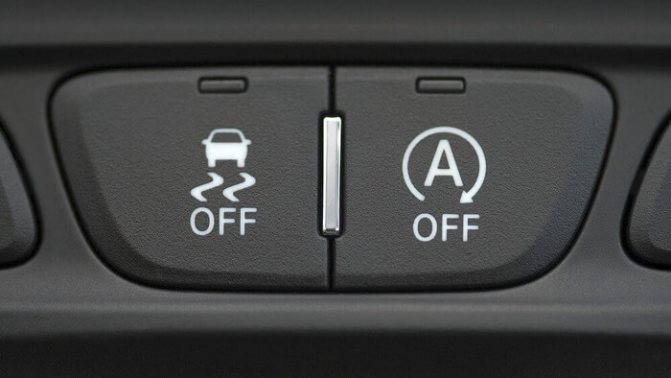

Для борьбы с недостатками существует одно средство – кнопка отключения ESP, имеющаяся на многих автомобилях. Пользоваться ею надо только когда точно известны последствия.
Хотя полностью система не отключается и в этом случае, просто существенно снижается порог её вмешательства.
Принцип работы системы ESP
Данная система представляет собой электронный управляющий блок. Он все время занимается считыванием сигналов. Система передает информацию о том, с какой скоростью крутятся колеса, в каком повороте находится руль, она также сообщает о прочих важных параметрах. Все эти данные учитываются при работе устройства. При наличии необходимой информации и некоторых отклонений от нормальных значений во время езды, система сразу же начинает действовать.
Она как можно скорее пытается исправить сложившуюся неприятную для водителя ситуацию и привести управление автомобилем в норму. Кроме этого, ESP также всегда имеет информацию об оборотах мотора, скорости движения машины, угле поворота колес и руля, присутствии заноса и прочих важных моментах. Команды с блока поступают на элементы управления моментально, что позволяет системе вовремя реагировать на сигналы и осуществлять необходимые действия для предупреждения опасной ситуации.
