К сожалению, не у каждого человека есть возможность приобрести квадроцикл в магазине. Все более или менее интересные модели сейчас стоят достаточно дорого, а покупать поддержанный квадроцикл, — это всегда определенный риск. В связи с этим, многие мотолюбители советуют сделать четырехколесный вездеход собственноручно, использую двигатель и запчасти от какого-нибудь старого советского мотоцикла. Ранее, мы уже рассказывали вам о том, как сделать квадроцикл из мотоцикла Урал. В сегодняшней же статье, мы поговорим о других донорах, которые можно использовать, если вы решили собрать квадроцикл своими руками.

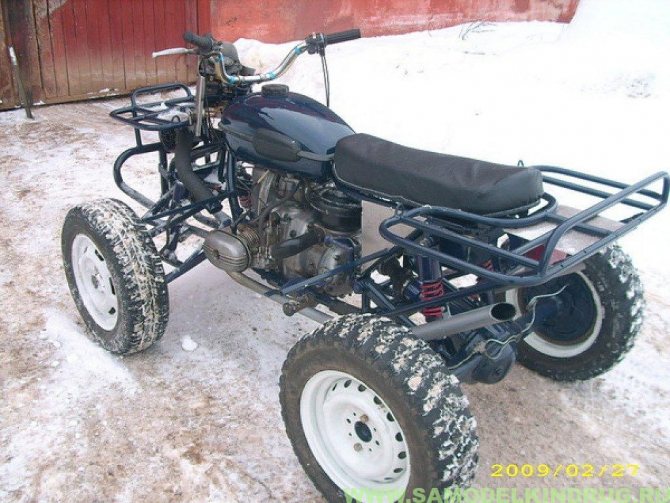

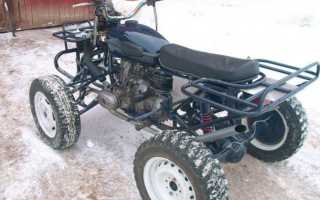

Самодельный квадроцикл с ДВС Урал
Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете, как самостоятельно собрать квадроцикл с двигателем от тяжелого мотоцикла «Урал» своими руками. Пошаговое фото сборки и чертежи прилагаются. Квадроцикл относится к подразделению мото-вездеходов, благодаря колесной формуле 4х4 или же 2х4 он способен преодолевать ряд различных препятствий на нашем бездорожье: грязь, колеи, брод, снежные заносы, крутые подъемы и спуски.
Собрать квадроцикл можно самостоятельно, для чего понадобятся узлы и прочие запчасти от Отечественной авто-мототехники. Двигатель внутреннего сгорания бензиновый от тяжелого Советского мотоцикла «Урал» дополнительно было установлено принудительное охлаждение в виде двигателя отопителя от ВАЗ 2108 который по гофрированному шлангу нагнетает воздух на цилиндры охлаждая их. Рама сварена из стальных труб круглого сечения, детали изготавливались используя трубогиб
Длинна самодельного квадроцикла составляет 1950 мм, ширина 1200 мм, высота 1550 мм, база 1250 мм, колея 1000 мм, вес порядка 320 кг.
Колеса ВАЗ, задний укороченный мост от ВАЗ 2103, в качестве донора был куплен старый мотоцикл «Урал» с коляской.
Материалы
- ДВС «Урал»
- труба круглого сечения
- амортизаторы
- гранаты ОКА
- мост укороченный ВАЗ 2103
- сайлентблоки
- колеса и ступицы ВАЗ
Инструменты
- сварочный инвертор
- УШМ (болгарка)
- дрель
- трубогиб
- измерительный и слесарный инструмент
- набор гаечных ключей
- краскопульт
- умелые руки)
Фото пошаговой сборки квадроцикла своими руками и чертежи.
Рама квадрацикла.
Читайте также:
Задний мост ВАЗ 2103.
Источник
Рама
Собрать раму можно из новых труб или использовать старую конструкцию. Если планируется делать основу с нуля, следует приобрести трубы, толщина стенок которых не должна быть больше 3 мм. Для лонжеронов нужны заготовки толщиной 25 мм, а для поперечных перекладин и подкосов – 2 мм.

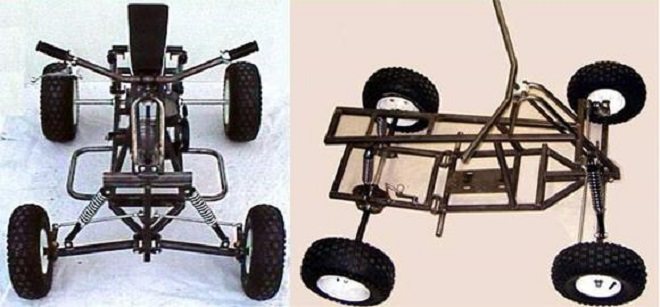

Чтобы собрать квадроцикл из мотороллера «Муравья», потребуется собрать трубы в единую конструкцию при помощи точечной сварки. Если все элементы собраны правильно, выполняется сварка цельная. Сразу же потребуется прикрепить к раме ушки для амортизаторов, а также рычаги. Кронштейны можно приварить впоследствии, когда на каркас будут устанавливаться узлы и механизмы.
Чтобы провести реконструкцию готовой рамы мотороллера, нужно снять с нее все компоненты. На голый каркас, с которого демонтируется задняя часть, наращиваются трубы. После этого можно приварить кронштейны и прочие мелкие детали для установки соответствующих узлов и агрегатов. Потребуется отодвинуть на 40-45 см стойки под седлом.
Из листа металла создаются конструкции заднего и переднего багажника, которые также нужно приварить к раме. Металлические части конструкции нужно прогрунтовать и окрасить.
Как сделать квадроцикл своими руками из Урала
Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.
Из мотоцикла Урал, или из ИЖа
Для основы потребуется:
— две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);
-
Читайте также:
— задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);
— карданный вал, или полуось (в зависимости от конструкции);
— рычаги передней подвески (по желанию можно сделать полностью самодельные);
— рулевая поперечная тяга;
— труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);
Самодельный квадроцикл — сегодня сделать проще простого!
Это основное. Ещё куча мелочей понадобится по ходу работы.
Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.
Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:
— жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);
— на пружинах с амортизаторами;
Без амортизаторов
Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.
Важно учесть следующие моменты:
— редуктор моста, в случае замены, должен без проблем выниматься;
— направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.
Передняя и задняя подвески
Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:
- Задний мост от машины. Его необходимо укоротить под параметры квадрика. Плюс такого метода — наличие дифференциала. Минус моста заключается в его большой массе.
- Кардан+редуктор на задней оси. Для вездехода подходит независимая подвеска с высоким дорожным просветом. В таком случае рычаги подвески фиксируются к раме с помощью болтов.
Квадроцикл своими руками с двигателем от Урала

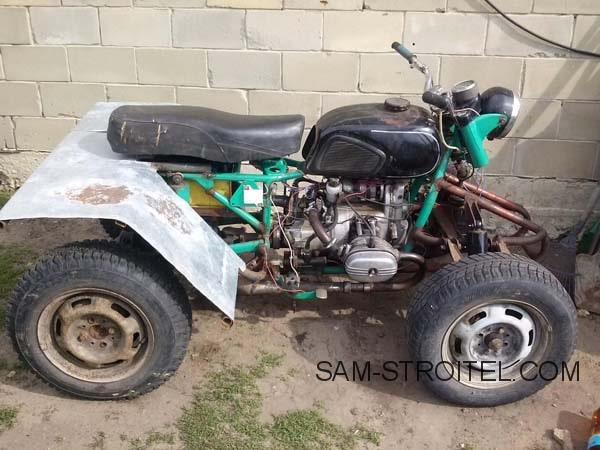

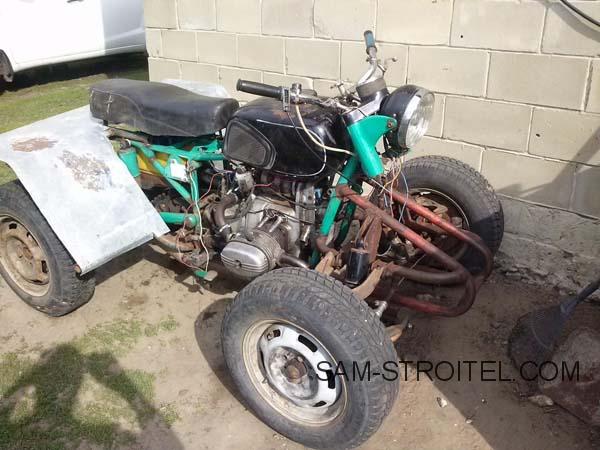

Самодельный квадроцикл с двигателем от мотоцикла «Урал»: фото и описание конструкции.
Приветствую любителей самодельной авто мото техники! Сегодня хочу показать самодельный квадроцикл построенный одним из умельцев.
В качестве донора для самоделки, автор использовал мотоцикл «Урал».
-
Читайте также:
Мотоциклетная рама была доработана, сделаны крепления для рычагов подвески квадроцикла.
Также в этой конструкции использованы запчасти от автомобиля ВАЗ классика: колёса, рычаги подвески, полуоси, ступицы и пр.

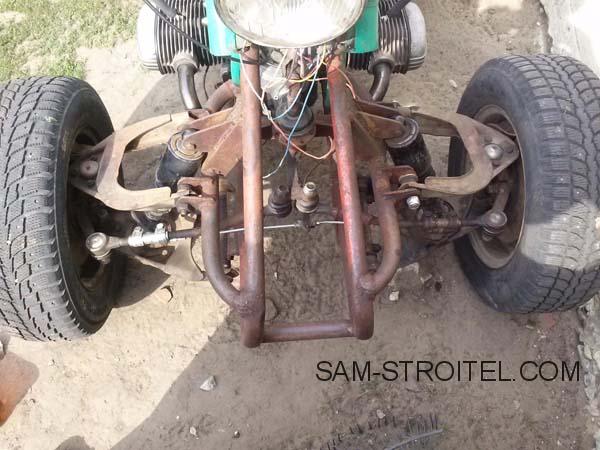

На фото: передняя подвеска квадроцикла.
Силовой агрегат от мотоцикла «Урал», его мощность составляет приблизительно 32 л.с. Недостатком этого ДВС является довольно высокий расход топлива и периодический перегрев.
Чтобы понизить обороты двигателя, дополнительно установлен боротовой редуктор от ЛуАЗа.
В целом, получился отличный аппарат для поездок по бездорожью, конечно привод здесь только задний, но мощности двигателя вполне достаточно для такой техники.
Автор самоделки: Алексей Податнов.
Источник
Квадроцикл из «Урала»: сборка и особенности
Может показаться, что сделать квадроцикл из «Урала» достаточно сложно, но это не так. Потребуется подготовить необходимые детали и инструменты, а также рассмотреть инструкцию по сборке. Из одного старого, но рабочего мотоцикла можно сделать универсальный четырёхколесник, который будет применяться как для езды по бездорожью, так и в хозяйстве.
Стоит отметить, что собрать своими руками квадроцикл из «Урала» 4х4 довольно сложно. Для его качественной проработки потребуется обратиться за помощью к команде профессионалов, потребуется токарь, электрика и сварщик. Сделать переднюю подвеску независимой целесообразнее, чем собирать самодельный квадроцикл из «Урала» 4х4. В противном случае управление может вызывать трудности. Дело в том, что для обеспечения полного привода потребуется дополнить систему редуктором, что приведет к увеличению веса квадроцикла. Для сборки заднеприводной конструкции нужно подготовить следующее:
- Рабочий мотоцикл «Урал».
- Рулевая тяга поперечного типа.
- Одна пара передних ступиц от автомобиля с задним приводом.
- Рычаги передней подвески.
- Полуось либо карданный вал.
- Толстостенная труба из легкого сплава.
- Задний мост.
Стоит отметить, что задний мост и передние ступицы нужно брать от одного автомобиля. Это позволит избежать процедуры подгонки дисков под фиксационные отверстия. Эти детали рекомендуется брать от Москвича или ВАЗа. В работе потребуется набор ручного инструмента, а также болгарка и сварочный аппарат.
Коробка передач и тормоза
Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.
Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.
Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.
Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.
Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.
Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.
Как сделать квадроцикл из мотоцикла «Урал»?
На первом этапе создания мотовездехода нужно изготовить подвеску. Сначала старое транспортное средство потребуется разобрать. Раму аппарата нужно освободить от всех элементов, мастеру нужно снять амортизаторы и руль. Желательно заранее определить, какой тип подвески будет установлен для мотовездехода из «Урала», например:
- Подвеска на рессорах.
- Жесткая конструкция без амортизатора.
- Подвеска с амортизаторами на пружинах.
Конечно, лучше всего остановиться на подвеске с пружинными амортизаторами. Их можно взять со старого мотоцикла. Так как у аппарата будет 4 колеса, недостающие механизмы придётся докупить. Подвеска в этом случае будет иметь форму буквы «А». Нужно правильно рассчитать вес будущего квадроцикла. В этом случае амортизаторы позволят обеспечить плавность хода при езде по жесткому офф-роуду.
Двигатели и трансмиссия
Мотор от «Урала» чаще всего используют при создании самодельных квадроциклов. Этот двигатель достаточно мощный и выносливый, что обеспечивает мототехнику высокой функциональностью. Такой квадроцикл можно будет эксплуатировать как для езды по бездорожью, так и в хозяйственных целях.
Стоит отметить, что двигатель «Урала» довольно мощный. Это четырехтактный двухцилиндровый мотор, который имеет объем 750 см³, а мощность – 41 л. с.
При сборке рекомендуется применять не только двигатель от мотоцикла «Урал», но и его трансмиссию. В этом случае система будет работать слаженно. У представленного мотоцикла КПП имеет 4 ступени переключения скоростей, а также задний ход. Стандартная комплектация также содержит карданный привод заднего колеса.
Руль от «Урала» также применяется в конструкции, но потребуется выполнить некоторые доработки. Нужно добавить приводы, которые теперь будут крутить два колеса. В конструкцию добавляют рычаги, шаровые опоры, которые берут с автомобиля. Дополнительные детали также можно купить в специализированном магазине. При сборке нужно добиться высокой точности и комфорта руля будущего квадроцикла.
Квадроцикл на базе ИЖ Юпитер 5: фото
Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.
квадроцикл, изготовление
Кузов и проводка
На собранную раму прикрепляется навесное оборудование, бензобак и прочие элементы конструкции. Каждый узел нужно прочно зафиксировать на подготовленной платформе. Важно, чтобы после сборки транспортное средство оставалось устойчивым.
Для многих владельцев мототехники важно, чтобы внешний вид квадроцикла был эффектным. Поэтому дизайн нужно продумать заранее, до начала сборки. Потребуется установить место для водителя, осветительные приборы. Поворотники и фары также снимают с мотоцикла-донора.
