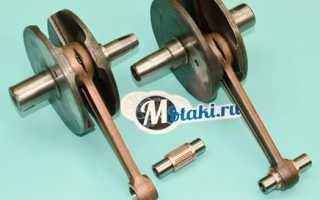

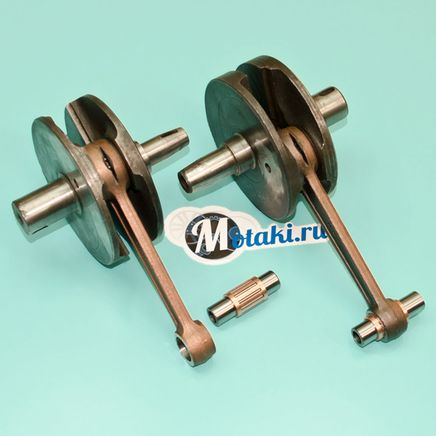

Установлены шатуны USS от Минска, так как у них выше ресурс и лучшая смазываемость. Подойдет в любой картер Иж Юпитер без переделок.

1. Валы по щекам становятся шире стандартного не более, чем на 0.5 мм, что потребует дополнительного внимания при установке.

2. Данным валам требуется осторожная обкатка.

3. Пальцы развернуты и подобраны под конкретный палец.

Написать отзыв

Зарегистрируйтесь, оставляя отзывы о товаре, можно заработать бонусные баллы!

Ваш отзыв:

Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка:

Плохо Хорошо

Введите код, указанный на картинке:

Обычно с проблемой замены шатуна в коленвале сталкиваются хозяева двухтактной техники, это мотоциклы Минск, Восход, ИЖ, Кросовики, Снегоходы, скутера и мопеды. Навернулся коленвал, возникает вопрос как отремонтировать коленвал мотоцикла, находится ответ, первое, купить новый коленвал, второе, заменить на поломанном коленвале шатун, палец и игольчатый подшипник (сепаратор).

Купить новый коленвал конечно проще, но цена коленвала в раз пять больше чем цена шатуна с пальцем и игольчатым подшипником. Тут сразу возникает проблема как распресовать коленвал самому в домашних условиях, а затем спрессовать и устранить биение. Конечно для устранения биения любой мастер будет искать токарный станок, но это уже лишняя проблема. Есть способ устранения биения коленвала в домашних условиях без токарного станка, придуманный мной.

Если решились на самостоятельную замену шатуна в коленвале мотоцикла то эта статья для Вас. Зачем платить лишние деньги за новый коленвал, когда смена шатуна преобразит поломанный коленвал в новый.

Только не вздумайте нагревать коленвал, все делается на холодную.

Участок по ремонту коленчатых валов Мотортехнология

Распресовка колевала

Распресовывать коленвал можно разными способами в домашних условиях. Мне больше нравиться раздавливание щек коленвала при помощи зубила или любого конусного железного бруска. На фото ниже показано раздавливание щек коленвала при помощи зубила и молотка. Принцип такой, с двух сторон от шатуна вставляются конусы, затем поочередно наносятся по ним удары, конусы раздвигают щеки коленвала. Если ширина конуса не позволяет раздвинуть щеки коленвала до его разъединения, под щеку можно дополнительно подкладывать кусок метала.

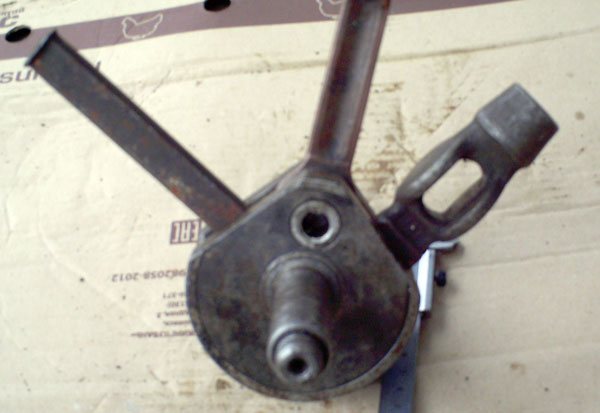

Фото. Коленвал мотоцикла перед распресовкой.

После разъединения щек коленвала можно снять старый шатун с пошипником. Обычно палец коленвала выходит с оной щечки коленвала, но остается в другой, его можно выбить при помощи крепкой оправки слегка тоньше пальца коленвала. Выбивайте палец тяжелым молотком, если пытаться выбивать легким молотком процесс может затянуться. Старый палец выбивается с наружной стороны щеки коленвала.

Сборка и разборка двигателя ИЖ Планета 5

Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности.

Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать».

Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

Ремонт двигателя ИЖ Планета можно полностью выполнить своими руками, благо простая конструкция это позволяет. Основной постулат такой работы – следовать установленному порядку разборки и сборки.

Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника.

Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.

Пошаговая схема разборки:

1. Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
2. Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
3. Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
4. Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
5. Убираем все доступные детали, относящиеся к коробке передач.
6. Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
7. Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
8. Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.
9. Откручиваем стопорную пластину и снимаем ее.
10. Вынимаем кольца-шайбы, попутно отмечая их порядок.
11. Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
12. Щипцами убираем стопорное кольцо.
    Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
13. Легким постукиванием вынимаем направляющие узлов переключения скоростей.
14. Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
15. Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.

Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.

Сборка двигателя иж планета 5

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними — стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Запрессовка коленвала

Запрессовать коленвал несложно, я не стал распресовывать хороший коленвал, объясню все словами. Желательно спрессовывать коленвал на наковальне или старом чугунном автомобильном блоке. Новый палец забивайте в ту щеку коленвала в которой остался палец при распресовывании, это позволит легче запрессовать вторую щеку. Новый палец забивается с внутренней стороны коленвала до конца. Одевайте новый игольчатый подшипник и шатун на палец. Положите щеку коленвала с забитым пальцем на наковальню, так чтобы палец уперся в наковальню. Направьте вторую щеку на палец, и забивайте тяжелым молотком как показано на фото ниже.

Когда будите набивать вторую щеку на коленвал, будьте внимательны чтобы не ударить по резьбе или конусу оси коленвала. Сильно заморачиваться в этот момент о соосности валов коленвала не надо, достаточно примерно поставить правильно.

Колевал спрессовали, теперь проверьте штангилем размер между щечками, если меньше разведите щечки, если больше побейте щечки до нужного размера.

Также будьте внимательны чтобы палец коленвала не выходил наружу с одной из щек, если вышел оправкой вбейте его.

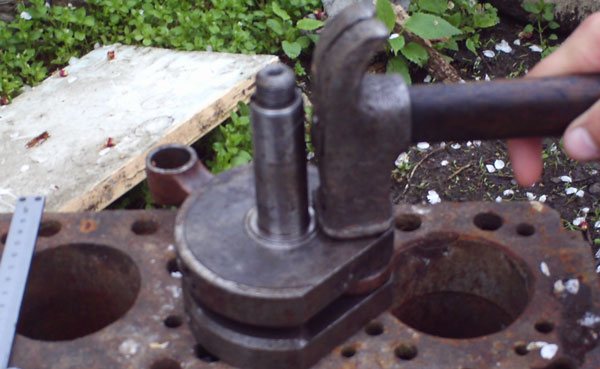

Фото. Запрессовка коленвала мотоцикла

Двигатель ИЖ Планета 3, 4 и 5, разборка, сборка для ремонта и тюнинга

Разборку двигателя нужно производить предварительно слив с его масло и демонтировав с рамы мотоцикла, нужно обязательно двигатель тщательно помыть. Для этого желательно применить аппарат высокого давления (автомойка) с применением автомобильного шампуня. Помыв двигатель обезопасив от попадания грязи внутрь его, приступаем к разборке.

Удаляем правую крышку двигателя, снимаем генератор (открутив крепежные болты). Аккуратно нужно не испортить паронитовую прокладку снимаем крышку и разбираем коробку. Вынимаем шестерни с валами и разбираем механизмом переключения, Снимаем с двигателя рычаги управлния, снимаем крышку сцепления. Разбираем полностью сцепление и снимаем моторную цепь.

Разбираем поршневую, снимаем головку цилиндра (отвернув гайки крепления), затем снимаем цилиндр. После этого снимаем поршень с коленчатого вала, предварительно вынув стопорные кольца и аккуратно выколачиваем поршневой палец.

Кладем двигатель на левый бок и аккуратно не повредив головки, выворачиваем болты соединения, Применив мощную отвертку. Затем выбиваем на половину длины втулки центрирующие половинки картера.

При помощи киянки, наносим удары по месту разъема половинок картера. Снимаем половинку картера с коленчатого вала и выпрессовываем из ее подшипники. Для улучшения выпрессовки из картера подшипника, сальника и наружной обоймы роликоподшипника, половинку картера нужно нагреть до 70-90 градусов.

Разобранные детали нужно промыть в бензине внимательно осмотреть, поврежденные и неисправные заменить новыми. Место соединения половинок картера очистить от старого клея. На сальниках (манжетах) обратить внимание на трещины и на пружинки. Подшипники должны легко без заклинивания вращаться и не должны иметь люфта. Подготовив исправные детали приступаем к сборке.

Сборку двигателя делаем в противоположном порядке разборки. Обязательно нагреваем половинку картера до той же температуры, что облегчает сборку и сохраняет поверхность картера от повреждений при запрессовке. Соединение половинок картера нужно промазать клеем БФ-4.

Поршень при установке на коленчатый вал желательно нагреть до температуры в 60 градусов, это поможет при вставке поршневого пальца. Также нужно при сборке зеркало цилиндра и поршневой палец смазать моторным маслом.

При установке цилиндра и головки цилиндра установить новые прокладки. Обратить внимание на положение поршневых колец в замках поршня, при неправильной установке при сборке кольца могут сломаться.

Центровка коленвала

Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.

Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.

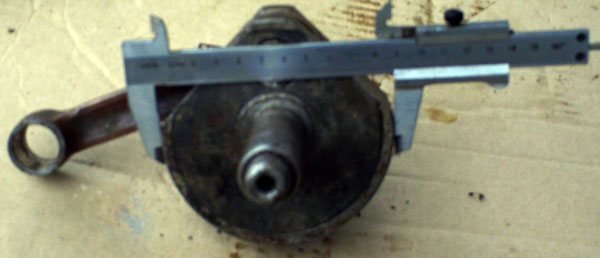

Фото. Замеряем щечки коленвала.

Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.

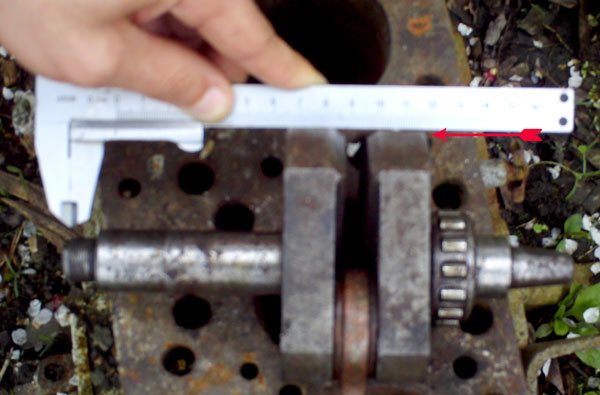

Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.

Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.

Фото. Так можно смещать щечку коленвала.

Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.

Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.

Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.

Ремонт двигателя ИЖ Планета 5

Созданный в 1987 году ижевским заводом мотоцикл ИЖ Планета 5 до сих пор пользуется популярностью среди мотолюбителей. Это очень качественный и надежный байк, отличающийся стойкостью, простотой и доступностью. Разборка двигателя ИЖ Планета 5 довольно проста даже для любителей. Сама конструкция мотоцикла не содержит сложных элементов.

Планета 5 неприхотлив к погодным условиям. При желании завести мотор в холодную зиму, он удивит вас, даже если за окном будет стоять мороз в -30 градусов. Более того, мотоцикл разрабатывался для езды по различным типам дорог, что делает его очень проходимым и отличным помощником в сельскохозяйственных работах.

Как и его аналог, Юпитер 5, ИЖ Планета 5, характеристика двигателя которого не многим уступает своему «брату», имеет строгий классический стиль. Однако имеет ряд преимуществ перед Юпитером, основными из которых являются:

• одноцилиндровый двигатель;
• разборка и ремонт коробки передач без снятия двигателя;
• наличие одного глушителя.

Тем не менее, есть и большой минус. Коленчатый вал Планеты значительно массивнее, поэтому работает на более низких оборотах, что делает его менее мощным.

Хотя устройство двигателя ИЖ Планета 5 практически не отличается от Юпитерского.

Правда поломки возникают ничуть не реже, так что если вы перешли с одного мотоцикла на другой, особых проблем с эксплуатацией и техническим обслуживанием возникнуть не должно.

Схема двигателя ИЖ Планета 5

Можно заменить щечку коленвала взяв ее с другого?

Делал по разному, но желательно не менять щеку коленвла, так как бывает что есть небольшое смещение от центра отверстия и центра коленвла, поэтому собирая щеки с разных коленвалов не удается убрать осевое смещение валов. Но бывает что даже разные щеки садятся как родные. Коленвалы сверлятся на одном станке с одной настройкой, если коленвал из другой партии то он сверлился на другом станке а здесь может быть небольшое смещение в сотые и десятые миллиметров, на движок эта мелочь не влияет, а при сборки коленвла с разных щек может быть смещение.

Мотоцикл Иж планета 5 технические характеристики двигателя

Двухколесный мотоцикл ИЖ Планета 5 двигатель, которого развивал только 22 л. с., практически на всем периоде своего выпуска, а это с 1987 по 2008 год считался одним из самых распространенных мотоциклов среднего класса у отечественных покупателей.

• Двигатель для пятой модели.
• Основания для ремонта.
• Модернизация двигателя.

Этот мотоцикл был разработан и изготавливался на «Ижевском машиностроительном заводе» (Ижмаш), который расположен в столице Республики Удмуртия.Основными достоинствами, которые обеспечивали популярность ижевских мотоциклов, причем не только в России, следует считать:

1. Удобство эксплуатации.
2. Простота конструкции и технического обслуживания.
3. Высокая общая надежность.
4. Экономичные ремонтопригодные моторы.
5. Доступные цены.

Кроме того, Ижмаш постоянно стремился производить изменения и улучшения в конструкции своей продукции, в том числе мотоцикла модели Иж Планета 5 и в двигателе ИЖ Планета 5.

На самом заводе регулярно проводилась модернизация производства с целью повышения качества.

Так сборка силовых агрегатов, в том числе и сборка двигателя ИЖ Планета 5 осуществлялась на специализированном технологическом участке.

Двигатель для пятой модели

Двигатель Иж Планета 5 содержит следующие основные характеристики и показатели:

• тип исполнения – двухтактный с одним цилиндром;
• рабочий объем цилиндра – 345 куб. см;
• диаметр поршня– 72 мм;
• мощность – 22,0 л. с. при 4800 оборотах коленвала в минуту;
• напряжение АКБ – 12 вольт;
• вариант охлаждения – воздушный;
• тип зажигания – бесконтактный;
• соотношение смеси масла и бензина (А 76) – 1/30.

Основания для ремонта

Полная разборка двигателя Иж Планета 5 при ремонтных работах выполняется, если произошли повреждения и поломки следующих элементов:

• коленчатого вала;
• подшипников;
• поршня;
• шатуна.

Поломки данных деталей могут происходить по причине заклинивания мотора, общем сильном износе, который сопровождается повышенным гулом при работе, а также различными стуками в картере. Вдобавок, ремонт двигателя Иж Планета с его полной разборкой выполняется при износе сальников коленчатого вала.

На начальном этапе производства силовых агрегатов лепестковый клапан на Иж Планета 5 обладал определенными технологическими недоработками, связанными с низкой прочностью.

Поэтому он быстро разрушался, его элементы попадали внутрь цилиндра, что требовало дальнейшей разборки и в большинстве случаях замены поршня Иж Планета 5.

По истечении определенного времени производитель устранил указанный недостаток.

Если при эксплуатации двигателя соблюдались все установленные производителем регламентные и технические виды обслуживания, применялись соответствующие технологические материалы и жидкости, то он эксплуатировался долгое время, при этом сохраняя свои технические параметры.
