Что такое крышка расширительного бачка
Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

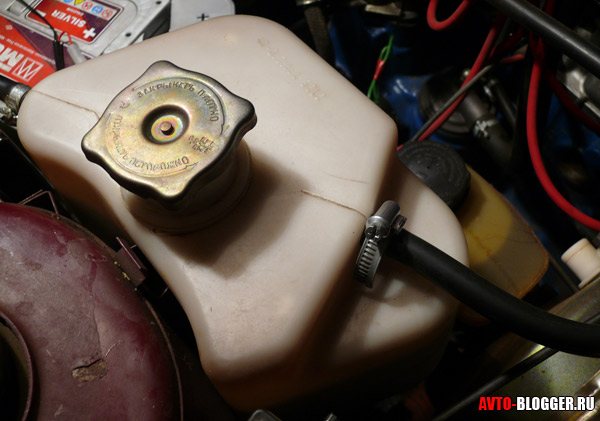

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части
Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения
Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.
Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм
Из чего состоит элемент
В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

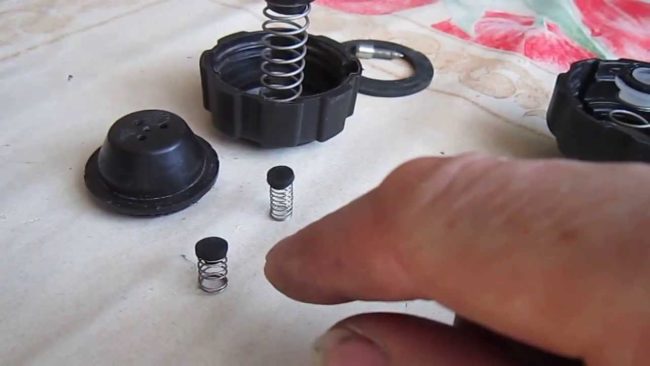

Два клапана представляют собой пробки двух закрывающих пружинок
Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:
- первый стравливает лишнее давление в бачке;
- второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.
Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.
Клапанные механизмы крышки на ВАЗах представляют собой пружинки
Симптомы неисправности крышки расширительного бачка
Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения
Читайте также:
Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.
Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:
- появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
- из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
- срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.
Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения
Новые движки и крышка
Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ
(все зависит от производителя).
Как это работает?
Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ
Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.
Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.
НО ЗАЧЕМ ТАК МНОГО?
И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!
Их называют – «горячими двигателями»
, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.
НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее
Старые моторы и пробка

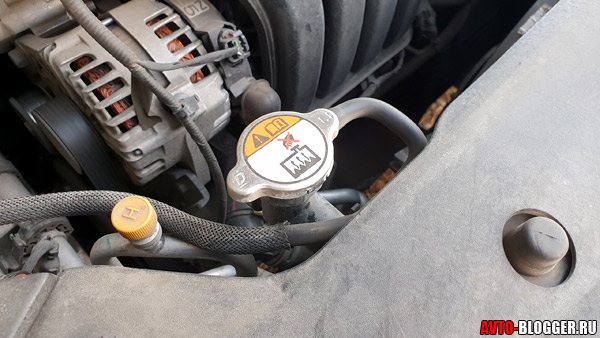

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .
-
Читайте также:
Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.
Как самому проверить работу?
Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.
Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.
Теперь несколько простых способов определения неисправности:
- Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
- Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
- Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.
Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.
В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».
Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.
НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.
(29 голосов, средний: 4,93 из 5)
Похожие новости
Можно ли залить воду в систему охлаждения двигателя. Летом или з.
Антифриз или Тосол что лучше. Использовать — залить в ради.
Защитная сетка на решетку радиатора. Ставить или нет?
Как работает крышка бачка для охлаждающей жидкости
Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.
Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.
Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.
Признаки неисправности
В случае перегрева ДВС водители стараются найти проблему под капотом, в частности проверяют крышку бачка охлаждающей системы, которая держит давление в охлаждающем контуре. Печальным результатом перегрева может стать антифриз (тосол), который может попасть в сам двигатель.
Главной и основной проблемой является нарушение работы внутреннего клапана. При нарушении его работоспособности в систему попадает воздух, вследствие чего образовывается воздушная пробка. Она не дает правильно циркулировать антифризу (тосолу) внутри герметичной охлаждающего контура.
Если крышка неисправна или сам впускной клапан, может произойти следующее:
- Нарушение целостности шлангов из-за превышения срока эксплуатации или некачественных материалов;
- Расплавление оболочки термостата;
- Образование течи в радиаторе;
- Нарушение целостности бачка, в котором находится охлаждающая жидкость.
Важно! Чтобы предотвратить проблемы в ДВС, которые могут возникнуть стоит:
- Заменять неисправную деталь 1 раз в 2-3 года;
- Постоянно следить за уровнем и качеством антифриза, который залит в бачок системы.
Ремонт крышки расширительного бачка
Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.
Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)
Ремонт крышки бачка включает в себя три этапа:
- Разборка.
- Чистка.
- Замена элементов.
При этом все этапы вполне под силу выполнить даже водителю-новичку.
Как разобрать крышку
Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:
- Выкрутить крышку из бака.
- Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
- В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
- После чего снять пружинку, которая кроется под резиной.
- Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.
На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.
Фотогалерея: порядок работ по разборке крышки
Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии
Как почистить крышку расширительного бачка
После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.
Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки
После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.
Проверка крышки на основных моделях ВАЗ
Опытные владельцы отечественных машин взяли за правило менять крышку от расширительного бачка каждые два — три года. С одной стороны, такое внимание к мелочам значительно упрощает работу системы охлаждения ДВС, а с другой — крышка стоит меньше 100 рублей, поэтому совершенно каждый водитель может позволить себе её покупку.
Да и замена крышки не вызывает каких-либо трудностей. Вначале нужно на остывшем автомобиле выкрутить крышку с бачка. Затем вкрутить новую до упора.
Видео: диагностика работоспособности крышки
Проверяем крышку на ВАЗ 2108/2109
Конструкция «восьмёрок» и «девяток» производства АвтоВАЗа позволяет выполнить проверку работоспособности крышки бачка за одну минуту. Операция выглядит следующим образом:
- Открыть капот остывшего после езды автомобиля.
- Открутить крышку расширительного бачка.
- Сжать как можно крепче рукой подводящий шланг.
- Попутно закрутить крышку обратно.
- После этого опустить шланг.
Если место сжатия сразу же приобретает первоначальную упругость, значит, клапана на крышке работают исправно. В том случае, если оно долго ещё не может восстановиться, рекомендуется заменить крышку бачка на новую.
Работу крышки бачка охлаждающей жидкости на ВАЗ 2109 можно проверить своими руками, просто сжав патрубок с тосолом
Как проверить работоспособность крышки на ВАЗ 2110/2111/2112
Процедура проверки клапанов на крышке такая же, как и для предыдущих моделей ВАЗ. Единственный нюанс на ВАЗ десятого семейства заключается в том, что при откручивании крышки из бачка сам клапанный механизм может выпадать из полости крышки. Это не показатель поломки, но, скорее всего, ненадёжно зафиксированный элемент не будет долго работать.

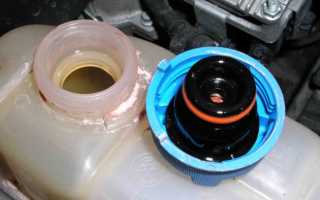

На ВАЗ десятого семейства крышка расширительного бачка имеет обыкновение выкручиваться из горловины без клапанов
