При помощи датчика коленвала производится смесеобразование в топливной рампе. Этот прибор вырабатывает сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания. Используется устройство только на инжекторных двигателях, на карбюраторных надобность в них отпадает.
Впрыск топлива в камеры сгорания в карбюраторных моторах происходит под действием атмосферного давления. А подача искры на электроды свечей – трамблером (распределителем зажигания).
В сегодняшней статье я расскажу вам о том, что такое датчик положения коленвала и какие функции он выполняет, где расположен и из-за чего выходит из строя, а также затрону тему проверки и самостоятельной замены ДПКВ
Назначение и принцип действия ДПКВ
Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6o поворота коленчатого шпинделя. Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.
Специфика действия датчика коленвала состоит в образовании ЭДС переменного тока синусоидального вида в его катушке при прохождении металлического зубчика круга с выступами возле его конца. Посредине выступа (его задний срез) нулевая амплитуда импульса. При прохождении выреза зубчатого круга прибор молчит. От этого места автомобильный компьютер начинает отсчет. Когда подходит 20 зазубрина круга синхронизации ЭБУ отмечает расположение поршней первого или четвертого горшков в ВМТ. Таким образом автомобильный компьютер знает что где располагается в движителе.
Поломка ДПКВ ведет к остановке движителя.
Внимание! Датчик коленвала самый важный датчик среди всех датчиков двигателя. Целый, рабочий, запасной ДПКВ нужно иметь в авто.
Устранение неисправностей
Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.
Устранение мелких дефектов эксплуатации ДПКВ
Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:
- Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
- Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
- Изменение полярности сигнальных проводов.
- Замена синхродиска и других запчастей.
- Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.
Самостоятельная замена
Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.
Подготовительный этап
Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:
- набор плоских щупов,
- новое устройство,
- штангенциркуль,
- гаечный ключ.
Очистите рабочую поверхность от грязи и масляных отложений.
Снятие датчика
Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.
Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.
Температура при просушке не должна превышать 85 °С.
Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.
Установка
Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.
Подключите ДПКВ к сети. Проверьте его работоспособность.
Правильно осуществить самостоятельную установку помогут следующие советы:
- Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
- Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
- Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

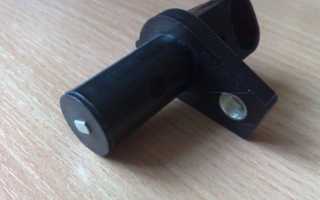

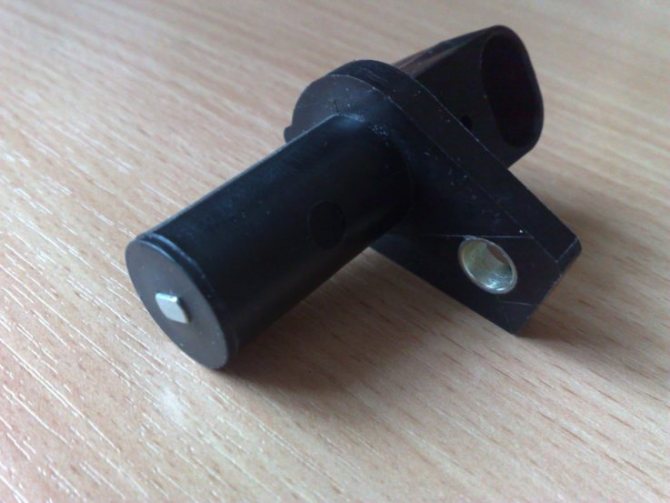

Устройство датчика положения коленвала двигателя
Датчик коленвала состоит из:
- Корпус — пластиковый или алюминиевый с восприимчивой частью
- Сенсорная доля — из магнитной сердцевины и соленоида из медной проволоки на изоляционной бобине
- Фланец — овальной формы с отверстием под болт М6
- Провод связи — экранированный, длинной 610 мм
- Соеджинительная вилка провода — трех контактная, опрессованная с проводом.
Варианты конструкции:
- Выход провода отечественного датчика положения коленвала развернут на 900 по отношению к линии монтажной дырки.
- Выпуск провода импортного прибора ориентированный в другую сторону от отверстия крепления.
Проверка датчика коленвала
Проверка состояния датчика может быть поверхностной, при которой измеряется только сопротивление его обмотки, или же глубокой, при которой проверяются все основные параметры. Рассмотрим оба вида проверки:
Замер сопротивления обмотки датчика коленвала
- Для поверхностной проверки достаточно иметь только омметр. При помощи данного прибора замеряется сопротивление обмотки. Данный показатель на разных авто может отличаться, но обычно оно составляет 550-700 Ом. Если при замере показания сопротивления больше или меньше – датчик не исправен.
- Глубокая проверка более сложная и для ее проведения потребуется наличие мегаомметра и измерителя индуктивности.
Мегаомметром замеряется сопротивление изоляции датчика при подаче напряжения в 500 В на него, при таком напряжении сопротивление должно превышать показатель 20 МОм.
Измерителем индуктивности проверяется индуктивность датчика. У исправного датчика этот показатель должен быть на уровне 200-350 мГц.
Видео: Датчик положения коленвала. Проверка
Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.
Технические характеристики датчика коленвала 23.3847
- Сопротивление датчика коленвала посреди клемм 2-1 равно 880-900 Ом
- Наименьшее отклонение импульса переменного напряжения между клеммами 2 и 1, при оборотах синхронного диска 20 об/мин (20Гц) и промежутке посреди датчика и круга с зубьями 1,5 мм, и сопротивлении нагрузки 10 кОм — не меньше 0,2 В.
- Наибольший размер импульса переменного напряжения между штырями 2 и 1, при скорости вращения синхронного диска 6000 об/мин (6000Гц) и промежутке посреди торца прибора и синхронного диска 0,5 мм, сопротивлении нагрузки 100 кОм — не больше 250 В
Способы проверки на работоспособность
Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео Рамиль Абдуллин).
В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.
Перед тем, как проверить датчик коленвала тестером, вам потребуется:
- вольтметр, лучше, чтобы он был цифровой,
- мегаомметр,
- устройство для замера индуктивности,
- сетевой трансформатор.
Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео канал VMazute).
Где находится датчик коленвала ?
В этом разделе указано место, где находится датчик коленвала двигалки 405, 406, 409, 4213, 4216. Представлена конкретная точка установки приборчика.

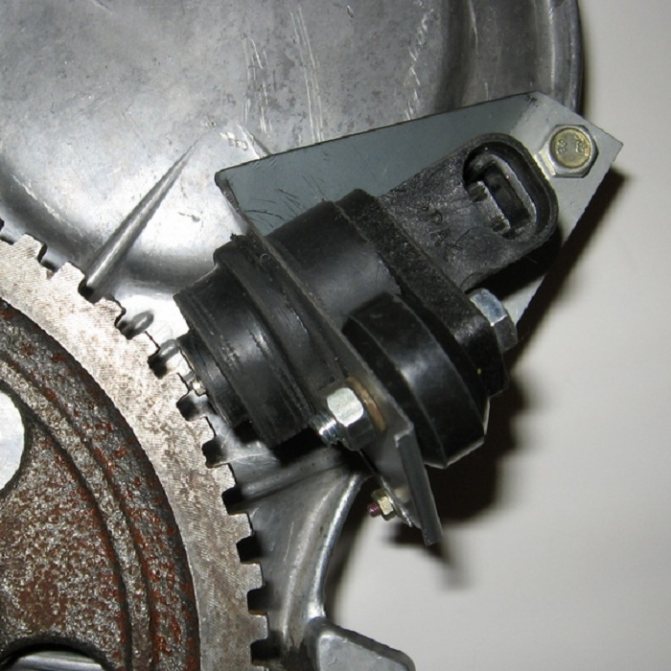

Он смонтирован в передней части сердца машины, справа, внизу на выступе передней крышки блока цилиндров. Прикреплен метизом М6 под голову 10. Нормальный промежуток меж его торцом и зубчиком диска синхронизации обязан равняться 0,5-1,2 мм. Для его стабильного функционирования установите зазор 0,8 мм. Для этого необходимо прошлифовать посадочное место прибора наждачной бумагой. К связке проводков датчик коленвала подключается с поддержкой трехконтактной розетки с рамочной пружиной.
Где стоит ДПКВ на движке УМЗ 4213, 4216
Hасположение датчика коленвала организовано в передней части двигалки, справа, на фланце крышки шестерен распредвала. Номинальный зазор между торцом приборчика и зубом диска синхронизации находится в пределах 0,51-2 мм.
Видео — обзор датчика коленвала.
Замена датчика ДПКВ
Поскольку ДПКВ считается неремонтируемым «расходником», у начинающего пользователя возникает проблема, как заменить полупроводниковый прибор самостоятельно. В отличие от исполнительных механизмов и регуляторов системы электронного впрыска топлива, датчик подключен к системе самодиагностики бортового компьютера.
То есть, при некорректной передаче сигнала на приборной панели высвечивается ошибка Check Engine, поэтому алгоритм диагностики следующий:
- визуальный осмотр и очистка по мере необходимости;
- проверка мультиметром и измерение индуктивности;
- диагностика осциллографом;
- обучение ДПКВ средствами бортовой системы.
Только после этого можно заменить ДПКВ, убедившись в его неисправности. Причем, устанавливать следует датчик, совместимый с прошивкой ЭБУ.
Признаки неисправности
Помимо нарушения динамики движения транспортного средства, признаки неисправности ДПКВ имеют вид:
- скачущие обороты холостого хода;
- снижение мощности ДВС и детонации;
- невозможность запуска или отсутствие искры на свечах зажигания.
Признаки неисправности датчика коленвала
Перед тем, как снять датчик коленвала, следует проверить целостность проводки, наличие контакта на клеммах АКБ и ДПКВ. Проще всего в домашних условиях замерить сопротивление обмоток катушки и прочистить зубья реперного диска. Остальные способы диагностики более сложные.
Код неисправности и причины
Блок ЭБУ записывает в память ошибки, коды которых можно считать несколькими способами:
- на экране бортового компьютера;
- вспышками контрольной лампы Check (только для моторов класса Евро-2);
- портативным сканером;
- диагностической программой на планшете или ноутбуке через адаптер.
Обозначаются неисправности ДПКВ кодом ошибки 053, а причинами становятся следующие неисправности:
- некорректная установка синхронизирующего диска – ВМТ поршня II либо IV цилиндра должна совпадать с прохождением 20 зуба перед выемкой;
- повреждение зубьев реперного диска – сколы, раковины, каверны искажают сигнал датчика;
- радиальное биение задающего диска – замена оригинальной деталью с алогичной формулой расположения зубьев;
- нарушен зазор между зубом диска и датчиком – расстояние регламентируется в пределах 0,5 – 1,2 мм, может потребоваться замена крышки шестерни распредвала;

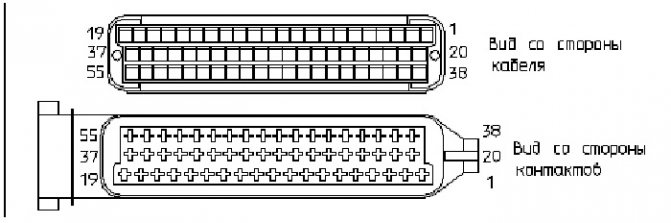

- неисправность ЭБУ – проверка состояния контактов не должна выявить неисправностей;
- неисправность высоковольтной цепи зажигания – сопротивление проводов с наконечниками должно быть меньше 6 кОм, они не должны замыкать на корпус мотора, сопротивление вторичных обмоток катушек зажигания должно быть меньше 13 кОм, в противном случае возможно наведение помех в канал синхронизации;
- выход из строя датчика – потеря чувствительности, перемагничивание или перепутаны выводы на штекере, замена в любом из указанных случаев;
- обратная полярность проводов – контакт 2 должен соединяться с клеммой 49, 1 с клеммой 48;
- короткозамкнутые провода – замер сопротивления 49 – 2 и 48 – 1, пошевелить жгут для выяснения причины КЗ;
- обрыв оболочки экранирующей жгута/датчика – зажигание отключить, проверить опрессовку и оболочку;
- замыкание сигнального провода на бортсеть – при включенном зажигании напряжение цепи 2 – 3 и 1 – 3 должно быть около 12 В;
- обрыв сигнального провода – прозвонить омметром цепи 2 – 49 и 1 – 48 отсоединенного жгута;
- замыкание сигнального провода на массу – обычно изоляция повреждается крыльчаткой вентилятора, горячими патрубками ДВС, отключить зажигание, проверить сопротивление 48 и 49 цепей на массу, контактов 1 и 2 на корпус мотора;
- вода внутри колодки/разъема – влага удаляется ватной палочкой, прочищаются токопроводящие элементы;
- обрыв жгута от штекера – прозвонить каждый провод, если контакты подключены неверно, добавляется ошибка 023, 024 или 054.
Это интересно: Конструкция КШМ
Смещение синхронизатора от метки
Поломка зуба
Зазор рабочих органов ДПКВ
Клемма жгута от ДПКВ к ЭБУ
От высоковольтных проводов зажигания бывают помехи
Обрыв жгута датчика коленвала

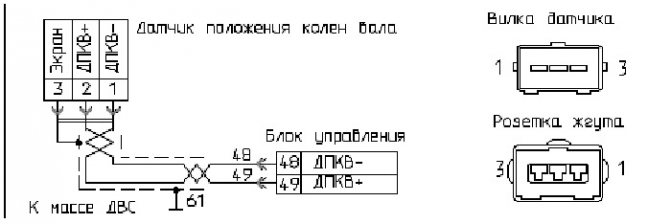

Схема подключения ДПКВ
Вышеуказанные причины выявляются и устраняются несколькими методами по мере увеличения сложности работ.
Визуальная проверка
Указанные симптомы достаточно точно указывают на неисправность ДПКВ. Проверка традиционно начинается с визуального осмотра, как более легкого в исполнении:
- оценивается состояние проводки, колодок и разъемов, схемы подключения;
- измеряется зазор между зубом синхронизатора и электродом датчика;
- затем стоит демонтировать ДПКВ, вытащив разъем жгута, и открутив единственный; крепежный винт, чтобы оценить состояние зубчатого диска на наличие загрязнений, сколов.
Визуальный осмотр
Выявленные дефекты устраняются, если визуальный осмотр не принес результатов, необходима аппаратная проверка.
Диагностика тестером
Мультиметр переключается в режим омметра, щупы замыкаются на клеммы 1 и 2, сопротивление должно быть в пределах 300 – 500 Ом. Затем тестер переключается на вольтметр, чтобы прозвонить ДПКВ между этими же выводами. На оборотах 200 мин-1 напряжение исправного датчика будет чуть больше 1 В.
Проверка мультиметром
При перемагничивании замена ДПКВ производится в обязательном порядке. Проверить полярность можно следующим образом:
- вынуть жгут из цепи датчик – ЭБУ;
- установить тестер в положении вольтметра постоянного тока;
- замкнуть щупы на разъемы 1 (минус) и 2 (плюс);
- резко поднести рабочий орган датчика с массивному стальному предмету.
Проверка полярности намагничивания ДПКВ
Правильная работа датчика возможна при появлении на экране тестера положительного значения напряжения. Если значение отрицательное, полярность нарушена, датчик придется поменять.
Измерение индуктивности
При наличии повышающего трансформатора, мегаомметра, частотомера и тестера производится проверка ДПКВ на индуктивность катушки, величина которой должна укладываться в диапазон 200 – 400 мГн. Методика диагностики следующая:
- мегаомметром замеряется сопротивление изоляции (должно быть меньше 20 Мом);
- на катушку подается 500 В.
Индуктивность можно вычислить, как среднее значение нескольких измерений. Для этого следует выполнить действия:
- собрать нижеприведенную схему;
- подать на разъем катушки 150 В с частотой 80 Гц, записать силу тока;
- изменить частоту в 2, 3 и 5 раз больше, записать показания амперметра;
- вынуть сердечник и зафиксировать силу тока в последний раз;
- для каждого измерения вычислить сопротивление индуктивное X = U/I;
- затем индуктивность катушки L = X/6,28 x V, где V – частота тока для каждого измерения;
- вывести среднее значение L = L1 + L2 + L3 + L4/4.
Схема для проверки индуктивности катушки
Если признаки неисправности остались, а в результате всех проверок причина осталась не выявленной, потребуется профессиональный измерительный прибор.
Проверка осциллографом
Диагностика осуществляется осциллографом при выключенном зажигании, но разъем на ЭБУ не отключается. В режиме измерения индуктивности зажимы подключают к А клемме ДПКВ и массе, затем коленвал прокручивается стартером, если зажигание полностью отсутствует.
Результаты проверки осциллографом
Специалисты СТО имеют подобный инструмент, знают, как проверить на нем датчик коленвала. У домашнего мастера осциллограф отсутствует, ради тестирования его приобретать экономически невыгодно.
Обучение датчика коленвала
Даже на новых авто после пробега 300 – 500 км часто возникает проблема – не гаснущая или периодически загорающаяся ошибка Check на приборной панели. Если диагностика на СТО или своими силами с помощью адаптера и специального ПО (например, Chevrolet Explorer 1.5) диагностирует ошибку, как «Требуется обучение ДПКВ», ее можно устранить силами прошивки ЭБУ:
- заводится двигатель и запускается программа;
- разъем подключается к ЭБУ;
- подтверждается действие «Обучение ДПКВ»;
- акселератор выжимается до упора, согласно подсказкам;
- на 4000 оборотах происходит снижение до режима холостого хода;
- лампочка Чек гаснет;
- затем цикл может повториться несколько раз, пока программа не сообщит об окончании обучения;
- зажигание выключается, через 15 секунд включается повторно.
Обучение ДПКВ специальной программой
Ошибка переходит в таблицу, откуда легко стирается из памяти. После этого ошибка больше не появляется, напряжение сигнала передается датчиком корректно. В принципе, обучение делают по требованию или самостоятельно мастера СТО, производящие ремонт электронной системы впрыска. Занимает работа 10 – 15 минут даже без специального образования.
Неисправности датчика коленвала двигателя
Неисправности датчика коленвала двигалки 409 | Способы устранения |
1.Нестабильное вращение нагретого движка на порожних оборотах. Лампа чек хаотично загорается при функционирующем агрегате. Самопроверка компьютера принимает код 53. |
|
2.Бензодвигатель не заводится или пускается и останавливается. Само диагностика ЭБУ определяет шифр повреждения 53. | Исследуйте:
|
3.Бензодвигатель не заводится, не подхватывает. Само диагностика ЭБУ не регистрирует ключей поломок. Когда число оборотов кардана равняется «0» в способе продувки цилиндров воздухом (стартерное вращение мотора при открытой заслонке. | Выясните:
|
Примечание: Стоит отечественный измеритель кардана на движителе 409. Машина УАЗ 31602 пробежала 80000 с хвостиком. нареканий на прибор нет. Но Я установил зазор между его торцом и синхродиском 0,8-0,9 мм.
Ошибки датчика положения коленвала
В табличной форме представлены ошибки датчика коленвала, которые замечает самодиагностика ЭБУ автомобиля.
Коды ошибок электро датчика синхронизации 409.10 с Микас 7.2: | ||
Код ошибки колен вала автодвигателя 409 | Название поломки | Обстоятельства определения |
027 | Поломка линии прибора положения коленчатого вала | При верчении кардана |
028 | Повреждение сети электро датчика положения кардана | При кручении коленчатого вала |
029 | Дефект магистрали датчика положения коленчатого вала | При верчении кардана |
053 | Нарушение проводов электро датчика положения кардана | При кручении коленчатого вала |
Принцип работы датчика коленвала
Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.
Российские автомобили, на которых стоит индуктивный ДПКВ:
- «Гранта».
- «Калина».
- «Шевроле Нива».
- «Газель Бизнес».
- «Шевроле Лачетти».
- «Чери Амулет».
- «Ленд Ровер Фрилендер.
- «Дэу Матиз».
- «Фольксваген Кадди».
- ВАЗ 2110.
- ВАЗ 2111.
- ВАЗ 2112.
- ВАЗ 2115.
- ВАЗ 2107.
- Volvo.
- Nissan.
ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).
Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.
Как проверить датчик коленвала ?
Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки прибора синхронизации .
- 1.Контроль с помощью электрического тестера:
Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика. При разрыве, отсутствует сигнал — прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ сломан. - Включаем тестер на показания сопротивления и измеряем его у катушки датчика, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
- Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в ДПКВ, в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами: мега омметр;
- Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему. Испытание ДПКВ снятом с движителя выполняется в надлежащей очередности: Подключить контакты осциллографа к клеммам катушки ДПКВ. Без разницы какой к плюсу или минусу
Аналоги датчика коленвала
Аналоги датчика коленвала 23.3847, устанавливаемого на двигателях 4213, 406, 409, 514, являются следующие датчики синхронизации:
- ДС-1 — производства предприятия «Пегас» с каталожным номером 406.3847060-01;
- Датчик коленвала производства , с каталожным номером 406-3847060-01;
- Сенсор 35.3847, производства предприятия Пензы;
- Датчик синхронизации с каталожным номером 0406.3847060-01, производство предприятия СОАТЭ;
- Устройство синхронизации 403.3847, производство компании АвтоТрейд;
- Датчик коленвала 0 261 210 113, производства фирмы BOSCH;
- Сенсор 406.3847060-01 Ctr, производство .
Аналогами датчика синхронизации (ДС-3) «ПЕГАС» с каталожным номером 40904.3847010-01 являются:
- Прибор синхронизированный кардана (ДС-3) «Пекарь» — 40904-3847010
- ДПКВ (ДС-3) Cartronic — 40904.3847010-01 (подобие 0 261 210 302)
- Электро датчик положения коленчатого вала BOSCH 0 261 210 302
Устройство и составные части ДПКВ
Конструкция устройства состоит из следующих элементов:
- Корпус в форме цилиндра, который может быть изготовлен из алюминия или пластмассы. На каждом корпусе имеется чувствительный элемент, при прохождении через который подаётся сигнал в электронный блок управления.
- Кабель связи.
- Основание с фланцем для крепления к двигателю.
Типы приборов
Существует несколько основных типов датчиков:
- Магнитные. Для работы такого типа устройств не требуется дополнительный источник питания, они работают на напряжении, которое образуется при прохождении металлических частей через магнитное поле. Кроме того, магнитные датчики контролируют не только положение коленчатого вала, но и скорость.
- Оптические. При прохождении светодиода, который направляется передатчиком, через участок со сточенными зубьями, приёмник реагирует на импульс и осуществляет синхронизацию с центральным блоком.
- Датчик Холла. Они функционируют только при наличии отдельного источника питания. При прохождении участков со сточенными зубьями, контур изменяющегося магнитного поля размыкается, сигнал передаётся в блок управления.
Место нахождения датчика в автомобиле
Многие даже самые опытные автомобилисты задаются вопросом: где находится датчик коленвала? Это необходимо знать, если двигатель по каким-то причинам не заводится и необходимо снять и проверить устройство.
Датчик положения коленчатого вала располагается рядом с диском — на шкиве привода. Расположение не самое удобное, поэтому к устройству крепится довольно длинный провод.
Замена датчика коленвала на движках 406, 405, 409.
Замена датчика коленвала на двигателях 406, 405, 409 производится в следующей последовательности:
- Ослабляем гайку на 13 и
- Нажимаем пальцем на П образную скобу и разъединяем клеммную колодку ДПКВ
- Ключем на 10 откручиваем болт М6, крепящий датчик коленвала к приливу крышки блока.
- Извлекаем датчик положения коленвала из гнезда:
- Вынимаем провод датчика коленвала из держателей и полостей авто мотора
- Производится замена датчика коленвала двигателя.
- Вставляем новый датчик коленвала в его гнездо:
- Укладываем его провод в держатели на движке:
- Крепим ДПКВ болтом М6 с помощью ключика на 10 к приливу крышки блока цилиндров:
- Производим соединение двух половин клеммной колодки ДПКВ.
- Устанавливаем клемму минус на выступ аккумуляторной батареи.
Видео — последовательность замены датчика коленвала:
Оригинальное видео можно посмотреть на моем канале в Ютубе: Здесь
