Какая компрессия должна быть в двигателе автомобиля

Компрессия – один из главных показателей жизнеспособности двигателя. Непосредственно влияет на долговечность работы силового агрегата без капитального ремонта. Если компрессия слишком низкая, то мотору в скором времени потребуется помощь. Если параметр находится в пределах нормы, то силовая установка без проблем отработает не один десяток тысяч километров. В этой статье мы поговорим о роли компрессии в жизненном цикле ДВС, особенностях её проверки и возможных результатах.

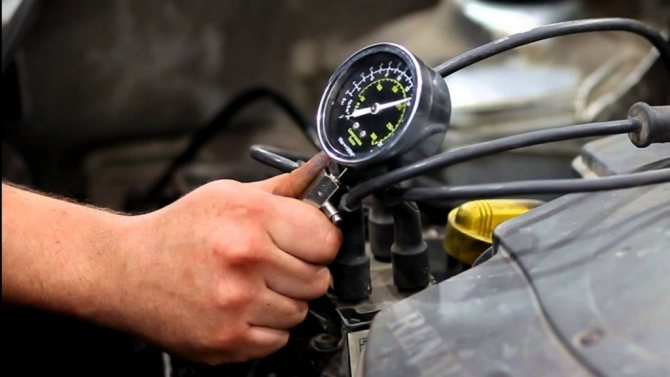

Что такое компрессия и каковы ее нормы в зависимости от типа двигателя

Компрессия цилиндров двигателя является ключевым показателем качества моторного агрегата. Под этими словами понимают максимум давления воздуха, которое создается в камере сгорания в тот момент, когда поршень находится в самой верхней точке такта сжатия. Принято несколько единиц измерения этого параметра. Самая распространенная – кг/см2 (количество килограмм на единицу площади в квадратный сантиметр). Также бывает, что компрессию обозначают в атмосферах.

Согласно величине компрессии раньше двигатели разделяли на форсированные (более 9 кг/см2), среднефорсированные (7–9 кг/см2) и нефорсированные (6–7 кг/см2).

Выдающиеся значения компрессии имеет дизельный агрегат – от 28 кг/см2 и выше. Конечно, раньше выпускались дизельные двигатели с более скромными 20 кг/см2. Это касается моторов, производимых в России. Допускался разброс компрессии в цилиндрах в 2-3 кг/см2.

Что же касается бензиновых моторов, то в настоящее время величина в 10–13 атмосфер является общепринятым нормальным значением. Это справедливо в отношении как импортных, так и отечественных автомобилей. На некоторых авто, например ВАЗ десятой серии, компрессия в цилиндрах составляет 11 атмосфер и выше.

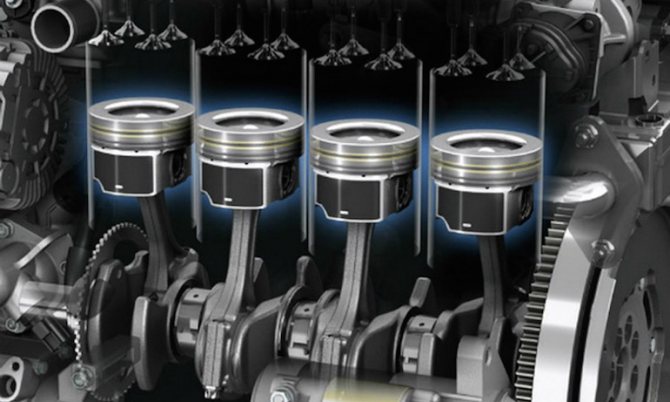

Что такое компрессия?

Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.

Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.

При поднятии поршня на такте сжатия, клапаны закрыты, поэтому происходит топливной смеси, при этом давление образуется в цилиндре максимальное. А цифровое значение этого давления и представляет собой компрессию двигателя.

Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.

Проверка компрессии на инжекторной ВАЗ 2105, 2107 и 2104

Как померять КОМПРЕССИЮ ПРАВИЛЬНО / Как пользоваться компрессометром

Причины и последствия снижения компрессии

Основной причиной сжижения компрессии является сила трения. Конечно, этому противостоит защитная пленка, образуемая маслом на стенках цилиндра и поршня. Однако несмотря на эту защиту, постепенный износ все равно имеет место. Слой за слоем цилиндр саморастачивается. В результате образуются неплотности между поршневыми кольцами и цилиндром. В момент сжатия через эти неплотности происходит утечка топливной смеси в картер. КПД двигателя снижается из-за того, что не все топливо переводится в полезную энергию.

Рекомендуем

«Восстановление автомобиля после ДТП: этапы, выбор СТО, нюансы» Подробнее
Однако существуют и другие причины, вызывающие падение компрессии. Например:

• нагар на стенках цилиндра и поршня;
• прогорание днища поршней вследствие высоких температур;
• деформация клапанов, в том числе и прогорание их;
• образование трещин в цилиндрах;
• износ прокладки ГБЦ;
• загрязнение воздушного фильтра.

Каковы же последствия падения компрессии? Это напрямую влияет на работу машинного агрегата:

• возникают трудности с пуском двигателя;
• в разных режимах работы встречаются провалы;
• появляются удары и хлопки, которые можно легко услышать;
• расход ГСМ неуклонно возрастает;
• повышается давление в каналах системы охлаждения мотора;
• из трубы может идти дым черного цвета.

Можно сделать вывод, что компрессия двигателя может существенно снизиться по целому ряду причин. Что же делать обычному автовладельцу без навыков автомеханика? Заметив хоть один из вышеперечисленных признаков, нужно как можно быстрее ехать на диагностическую станцию для проверки компрессии в цилиндрах двигателя. Цена на услугу может показаться высокой, но не стоит жалеть о возможных расходах. Эксплуатация такого двигателя без ремонта может привести к гораздо большим проблемам в будущем.

Зачем проверять компрессию?

Одна из причин – вы хотите понимать, сколько ещё прослужит двигатель вашего автомобиля без капитального ремонта. А может быть, вы заметили появление посторонних звуков, синего дыма из выхлопной трубы или неровную работу двигателя на холостых оборотах.

Также компрессию двигателя обычно меряют при выборе подержанного автомобиля, ведь этот показатель многое говорит о состоянии агрегата.

Вы можете провести такую диагностику с помощью манометра. Все, что вам нужно сделать, – установить его вместо свечи зажигания и поочередно проверить давление в каждом цилиндре. После получения результатов их необходимо сравнить с характеристиками, указанными в инструкции по эксплуатации автомобиля.

Как правило, в руководстве по использованию или ремонту авто указаны данные о том, какой должна быть компрессия в цилиндрах. Для проведения такого теста специальные навыки не нужны, но необходимо знать, как проверить компрессию двигателя правильно. Нужно не просто получить определенные результаты, но и разобраться в том, о чём говорят эти цифры.

Какая должна быть компрессия

Для выявления момента предельного износа деталей двигателя, нужно знать допустимые значения давления. Оно связано со степенью сжатия прямо пропорционально – чем больше, тем выше давление.

Сегодня можно встретить в эксплуатации 3 типа двигателей с отличающимися характеристиками:

1. Старые моторы с небольшой степенью сжатия – до 8,5.
2. Бензиновые современные двигатели, в которых топливовоздушная смесь уменьшается в объеме до 9-11 раз.
3. Дизельные моторы, способные сжать топливную смесь от 16 до 24 раз.

Камера сгорания двигателя, работающего на дизельном топливе, характерна небольшим объемом. Поэтому мотору не требуется электрическая искра, достаточно сильного сжатия.

На величину компрессии влияют разные факторы:

• герметичность посадки клапанов;
• трещины в посадочных местах клапанов;
• наличие смазки в цилиндрах;
• износ колец;
• износ деталей цилиндропоршневой группы.

Норма и минимум

Путем испытаний получены данные оптимального давления в цилиндрах для разных типов моторов. Когда двигатель достиг рабочей температуры, аккумулятор полностью заряжен, то компрессия должна быть:

1. На старых моторах, оснащенных карбюраторами, наименьшее значение – 1 мегапаскаль. В старых единицах – 10 бар. Если двигатель новый, то давление может достигать 13 бар.
2. Оптимальное давление в бензиновом моторе – 1,5 мегапаскалей. Минимальный уровень – 1,1 МПа.
3. Для дизеля нормальное значение – 2,4-3 МПа.

Важно знать! Анализ замеров параметров позволяет установить закономерность, что степень сжатия с коэффициентом 1,5 дает оптимальное давление в цилиндрах.

Если точнее определить указанный коэффициент, то для 4-тактных бензиновых моторов он находится в пределах 1,2-1,3, для дизеля – 1,7-2.

Признаки плохой компрессии

Выявление нижнего предела компрессии свидетельствует о повышенном износе двигателя. Между кольцами поршня и цилиндром происходит трение, которое увеличивает зазор между деталями. По этой причине компрессия снижается.

По следующим признакам можно определить, что компрессия недостаточна:

1. Из сапуна выходит много дыма. Это клапан, который служит для отвода картерных газов инжекторных и карбюраторных моторов.
2. Снижение мощности силового агрегата, особенно заметное на небольших двигателях.
3. Из выхлопной трубы выходит много дыма, так как моторное масло сгорает в большом объеме.
4. Большой расход масла из-за износа маслосъемных колец и колпачков.

Если замечен хотя бы один из указанных признаков, то есть повод провести полную диагностику двигателя. Это позволит вовремя принять меры по восстановлению его работоспособности.
Если рассматривать причины снижения компрессии, то можно выделить основные:

1. Эксплуатация автомобиля на непрогретом моторе, поломка термостата.
2. Перегрев силового агрегата.
3. Применение смазки низкого качества.
4. Несвоевременно проводится техобслуживание и замена масла.
5. Выработан срок службы двигателя.

Если прогорела прокладка головки, повреждены клапаны, то замена смазки не поможет. В этих случаях потребуется ремонт двигателя с заменой деталей поршневой группы и других элементов.

Допустимая разница компрессии в цилиндрах

Если измеренная компрессия отличается в цилиндрах, то это усложняет дело. Двигатель придется разбирать и проводить капитальный ремонт. Потребуется не только замена колец, клапанов и уплотнительных колпачков.

Компрессия меньше минимального значения в одном цилиндре означает, что есть дефекты в поршне или цилиндре. При этом обычно меняют все элементы цилиндропоршневой группы, иначе разница в компрессии останется, и проблема не уйдет.

Это интересно: Ремонт своими руками Daewoo Nexia и правила эксплуатации — подробные инструкции

Нормальной величиной считается давление 10-12 бар, в зависимости от модели автомобиля и двигателя. Но также установлена допустимая разница компрессии в разных цилиндрах. Например, во 2 и 3 цилиндрах эта величина может быть ниже на 0,5 бар, что вполне допустимо. Она зависит от нагрузки на поршни – где больше, там износ выше.

Совет!Если давление в разных цилиндрах отличается намного, например, на 3 или 4 атмосферы, то это ненормально. Мотор при этом будет работать с перебоями. Такое может произойти сразу в нескольких цилиндрах, что приближает проведение капитального ремонта.

В чем измеряется компрессия

Основной параметр двигателя, который указывается в руководстве по эксплуатации – степень сжатия. Он определяет, во сколько раз топливная смесь сжимается перед сгоранием. Объем цилиндра, разделенный на ход поршня – степень сжатия. Она не изменяется, если автовладелец не сделал тюнинг двигателя, например, расточил цилиндры или поставил другой коленчатый вал.

Но нельзя путать эту характеристику с компрессией, которая означает давление поршня. Она определяется путем вращения коленвала стартером.

Компрессия со временем уменьшается из-за износа деталей. Ее единицами измерения могут быть:

1. Бар.
2. Атмосфера (атм).
3. Мегапаскаль (МПа).
4. Килограмм*сила на квадратный сантиметр (кгс/см2).

Самой современной единицей измерения является Мегапаскаль, который равен 9,9 атмосферы.

Как часто проверять компрессию

Для профилактики диагностика осуществляется при замене свечей зажигания. Эта процедура должна проводиться через каждые 25-50 тысяч км.

Кроме того, внеочередная диагностика проводится при следующих признаках:

1. Двигатель расходует много масла – более 200 мл на 1000 км.
2. Из выхлопной трубы выходит синий дым.
3. Машина стала хуже заводиться зимой.
4. Нестабильный холостой ход, вибрация.

Последний симптом показывает на выход из строя системы зажигания или нескольких свечей. Перед замером компрессии указанные неисправности нужно устранить. На дизельных моторах износ клапанов, поршней и цилиндров проявляется такими же признаками. Особенно заметен холодный запуск – дизельное топливо не может воспламениться.

Проверка компрессии двигателя своими руками без компрессометра

Существуют всего два инструмента для проверки этого важного параметра мотора:

• манометр для проверки компрессии двигателя;
• собственные руки автовладельца.

Несомненно, эти два способа несравнимы по точности полученных значений. Ни один профессионал не станет проверять компрессию рукой. Однако воспользоваться этим методом можно в ситуации, когда рядом нет станции или прибора. Ведь даже приблизительное значение компрессии поможет оценить состояние двигателя.

Несмотря на простоту ручного замера компрессии, все же требуется выработать небольшой навык в этом деле и иметь определенные знания. С учетом вышесказанного процедура под силу даже новичкам.

Порядок проверки компрессии в цилиндрах двигателя такой:

1. Первым делом выкручивают свечи зажигания, кроме свечи первого цилиндра.
2. Проворачивают коленвал, стремясь поставить поршень в первом цилиндре в верхнюю точку такта сжатия.
3. Сверка с метками поможет определить точное положение поршня.
4. Запоминают усилие, необходимое для ручной прокрутки коленвала.
5. Выкручивают свечу из первого цилиндра и ставят на место свечу второго цилиндра. Затем повторяют все сначала.

Цель данных мероприятий – методом исключения выяснить, в каком из цилиндров величина компрессии ниже, чем в других. Это будет явно видно, если коленвал при проверке данного цилиндра будет прокручиваться легче, чем в других случаях.

Способ не претендует на звание абсолютно точного. Однако даже таким нехитрым методом можно вполне явно определить, какой цилиндр нуждается в ремонте. Конкретные же значения давления можно получить только с помощью предназначенного для этого прибора – манометра для проверки компрессии.

Рекомендуем

«Как выбрать автомобильный аккумулятор: советы автомобильных профи» Подробнее

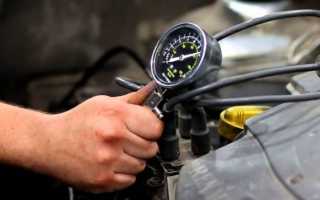

Как измерить компрессию двигателя?

Для этого необходимо: • Прогреть двигатель, • Полностью зарядить АКБ, • Дроссель должен быть полностью открыт, • Воздушный фильтр снят, • Все свечи выкручены. Для проведения работ нам потребуется: • Компрессометр, • Свечной ключ.

В таком режиме полностью заряженная АКБ позволит стартеру раскрутить двигатель до 200 об/мин. Компрессия во всех цилиндрах должна быть ровной. При снижении уровня компрессии необходимо выяснить причину падения. Это могут быть поршневые кольца или проблемы в клапанном механизме, выяснить это можно так. В проблемные цилиндры с помощью шприца вводят 15-20 гр. моторного масла. Процедуру замера повторяют. Если показания манометра выросли — причина падения в поршневых кольцах, если остались на прежнем уровне — в клапанах.

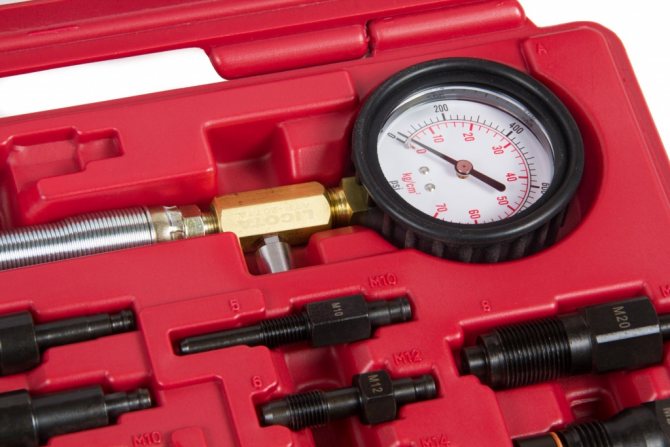

Проверка компрессии двигателя с помощью специального прибора: пошаговое руководство

Диагностические станции просят за свои услуги немалые деньги. Однако опытный владелец авто в состоянии сам продиагностировать свой двигатель на предмет компрессии в цилиндрах. Для этого нужен специальный прибор – компрессометр, напоминающий внешне манометр.

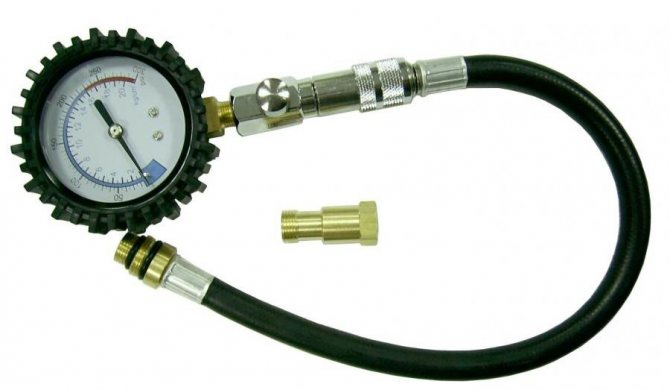

Очень полезной деталью этого прибора будет резьбовой штуцер, при помощи которого манометр вкручивается вместо свечи.

1. В первую очередь выкручивают свечи зажигания. Делается это без прогрева, на холодном агрегате. Выкручивать свечи стоит аккуратно, не повреждая резьбу. В дальнейшем для облегчения процесса нужно смазать резьбу на свечах противозадирной пастой. Затем свечи ввинчивают обратно, причем момент затяжки выставляют точно при помощи динамометрического ключа. Величину момента затяжки можно узнать из руководства по эксплуатации машины.
2. Большое влияние на достоверность измерений оказывает величина зарядки аккумуляторной батареи. То есть если в процессе проведения испытаний заряд аккумулятора существенно снижается, то результаты таких измерений будут неверны.
3. Готовят соответствующий прибор. Например, проверка компрессии в цилиндрах дизельного двигателя требует наличия компрессометра, рассчитанного на большее давление, нежели в случае бензинового мотора.
4. Затем двигатель прогревают. Без разницы, каким образом – движением по дороге или на холостом ходу. Но цилиндры и клапаны должны прийти в горячее состояние, являющееся рабочим для двигателя.
5. Заглушив двигатель, приступают к измерениям. Следует открыть дроссельную заслонку, чтобы мотор не испытывал недостатка воздуха. Ее можно зафиксировать либо отверткой, либо выжав педаль газа до упора на время теста. Также нужно отсоединить воздушный фильтр в месте его присоединения к карбюратору или дроссельной заслонке.
6. Необходимо предотвратить попадание топливной смеси в мотор, для чего вынуть предохранитель топливного насоса либо предохранитель системы впрыска. Речь об электрическом предохранителе. Определить его позицию поможет все то же руководство по эксплуатации машины.
7. Затем заводят двигатель. Он должен поработать до тех пор, пока не израсходует все топливо из магистрали, затем заглохнет.
8. Извлекают по очереди все высоковольтные провода свечей зажигания. При этом необходимо помечать, какой провод из какой свечи был извлечен, чтобы поместить все потом на свое место.
9. Место, куда устанавливается свеча зажигания – колодец, очищают сжатым воздухом и мягкой щеткой. Это нужно, чтобы мусор не попал внутрь цилиндра и не вызвал его повреждения при работе.
10. Далее снимают свечи зажигания, используя для этого специальный инструмент.
11. Обесточивают систему зажигания, сняв провод или целый разъем от катушки.
12. Затем устанавливают компрессометр в первый цилиндр на место свечи зажигания. Качественные приборы имеют резьбовое соединение. Дешевые же китайские аналоги комплектуются резиновым штуцером. Их необходимо удерживать в прижатом положении во время замера компрессии.
13. При замере желательно иметь помощника. Именно он должен провернуть двигатель с помощью ключа зажигания. После нескольких циклов работы мотора давление достигнет максимального значения, которое отобразит прибор. Данную цифру необходимо записать.
14. Компрессометр имеет специальный клапан для сброса показаний. Воспользовавшись им, обнуляют прибор. После чего он готов к новому циклу измерений.
15. Указанные ранее три шага повторяют для каждого цилиндра.
16. Обрабатывают полученные результаты, сравнивая их с минимальными и максимальными из руководства по эксплуатации транспортного средства.

Измерение компрессии

Проводить эту процедуру рекомендуется через каждые 5 тысяч километров для автомобилей отечественного производства и через каждые 15 тысяч для иномарок. Цифры могут меняться в зависимости от рекомендаций производителя. Делать это не сложно, но сразу нужно обзавестись специальным инструментом, который называется компрессометр. Но покупать его нужно, подбирая под свою модель автомобиля, в противном случае, показания могут быть неточными или прибор просто не встанет на нужное место.

Далее необходимо соблюсти следующую последовательность действий:

1. Прогрейте двигатель до рабочей температуры. Это нужно для того, чтобы все тепловые зазоры приняли номинальные размеры.
2. Демонтируйте катушку зажигания, свечи и предохранители электронного блока управления, чтобы мотор не запустился, а блок не обрабатывал никаких данных. Во время измерений работать должен только стартер.
3. Вставьте штуцер компрессора в свечное отверстие нужного цилиндра и заверните до упора.
4. Попросите напарника выжать педаль акселератора до пола и включить стартер на некоторое время. Подобную процедуру нужно проводить для всех остальных цилиндров.

Второй способ проверки компрессии бензинового двигателя с помощью компрессометра

Существует альтернативный способ проверки компрессии в бензиновых агрегатах. Для этого нужно сделать следующее:

• в цилиндр заливают небольшое количество моторного масла;
• проводят обычные замеры компрессометром;
• если результаты говорят о повышенном давлении, то однозначно можно сделать вывод о неисправности поршневых колец. В этом случае нужно обязательно их заменить;
• если же повышения давления не наблюдается, то возможен износ головки. Или же такое явление может указывать на протечку клапанов. Если и эти детали в исправном состоянии, возможно, виновата резиновая прокладка.

Самой серьезной проблемой при недостатке компрессии являются прогоревшие поршни. Бывает и так, что в поршнях застревают кусочки колец или смятые клапаны. Указать на неисправность в цилиндре может и работающий карбюратор. Так, периодические выбросы воздуха из него свидетельствуют о неполном прилегании пропускного клапана. Если же есть трещина в головке цилиндра, то она будет выпускать воздух через радиатор.

Рекомендуем

«Как обманывают в автосервисе и что можно предпринять для своей защиты» Подробнее

Проверка компрессии в цилиндрах дизельного двигателя

Проверка компрессии в цилиндрах дизельного двигателя характеризуется рядом нюансов. Так, прибор для такой процедуры должен иметь расширенный диапазон измерений. В дизельных моторах обычно дроссельной заслонки нет, поэтому и помощника для нажатия газа не требуется. Если же таковая заслонка имеется, нужно перед проведением измерений тщательно ее прочистить от мусора и прочих загрязнений.

Дизельный двигатель обычно устроен сложнее бензинового. И для каждой модели существует свое нормальное значение компрессии. Поэтому целесообразнее будет обратиться в сервис, какова бы ни была цена проверки компрессии двигателя.

• Давление в цилиндрах проверяют как с помощью отверстия для свечей, так и на выходе из форсунки. Проще, конечно же, воспользоваться свечным отверстием.
• Двигатель перед проверкой выводят на рабочую температуру. Холодное состояние двигателя приведет к большой погрешности измерений.
• Если дроссельная заслонка имеется, ее обязательно нужно полностью открыть.
• Неизменными остаются требования к исправности стартера и аккумулятора автомобиля.
• Свечи накаливания обязательно снимают перед проведением цикла измерений.

Компрессометр устанавливается вместо свечи и происходит запуск двигателя стартером, при этом воздушная заслонка обязательно открыта. После двух-трех оборотов коленвала зажигание выключают и записывают показания компрессометра. Затем переходят к следующему цилиндру.

Исходя из полученных значений проверки делается вывод о состоянии цилиндров двигателя. Если измерения входят в допустимые пределы, беспокоиться не о чем, мотор исправен. Чуть заниженные показания можно исправить при помощи присадки, подходящей именно для этого двигателя. Если же падение компрессии существенно, то без ремонта силового узла не обойтись.

Показатели компрессии считающиеся нормальными

У каждой модели двигателя свой показатель нормы, поэтому вывести единый результат для всех невозможно. Для того чтобы узнать точные данные, требуется обратиться к инструкциям своего автомобиля. В среднем для бензиновых моторов нормой является 9,5-10,5 атмосфер, а компрессия в дизельном двигателе – 28-32 атмосфер. Такая большая разница объясняется не только конструкцией моторов, но и типом топлива, температурой, при которой оно сгорает. Степень сжатия влияет на экономичность и мощь силового агрегата. Чем она выше по заводским параметрам, тем лучше, но искусственно поднимать ее тоже не стоит, так как это приведет к поломке двигателя.

Проверка компрессии двигателя проводится на «холодную» или «горячую»?

Многие водители спрашивают, возможна ли проверка компрессии на холодном двигателе? Если мотор запускается тяжело, то такая процедура не только допускается, но и рекомендована. В таком случае проверку компрессии производят при температуре двигателя, равной температуре окружающей среды.

Проблемы с запуском двигателя могут свидетельствовать о сильном износе деталей поршневой группы. Давление в цилиндрах бензинового мотора тогда может падать до 6-7 атмосфер (в два раза ниже номинала). При прогреве же компрессия возрастает на несколько атмосфер. Проверка «на горячую» и «на холодную» позволит выяснить эти нюансы и точно установить причину неисправности.

Дизельные двигатели еще более капризны к износу ЦПГ, чем бензиновые. Так, двигатель с компрессией «на холодную» ниже 17-18 атмосфер запустить уже не получится. Дизельные двигатели имеют еще один нюанс – количество масла в цилиндрах напрямую сказывается на величине давления. Поэтому перед измерением компрессии рекомендуется дать двигателю постоять, чтобы масло стекло в картер. Значения компрессии ниже 24 напрямую свидетельствуют о необходимости капитального ремонта силовой установки.
