На неделе ездил на машине по делам и не понравилось то, что плавают холостые — то падают до 500, то подскакивают до 1500, мотор на холостых трясется. Но при этом тащит нормально, без провалов. Проверка зажигания на слух» известным методом — дать полный газ на 4-ой передаче при скорости 60 показало что зажигание стоит правильно. Значит надо посмотреть карбюратор. И вот сегодня в воскресение с утра выдалась хорошая погода, солнечная, решил посмотреть что там с ним. (Кстати сейчас на улице идет снег!).
Для начала изучил в интернете описание карбюратора, его конструкцию, что куда подключается. В принципе К-151 очень похож на жигулевский «озон», у него тоже автономная система холостого хода, экономайзер ЭПХХ с управлением практически таким же блоком управления (внешне вообще таким же) и тем же самым электромагнитным клапаном. В общем разобрался, ничего сверхсложного.

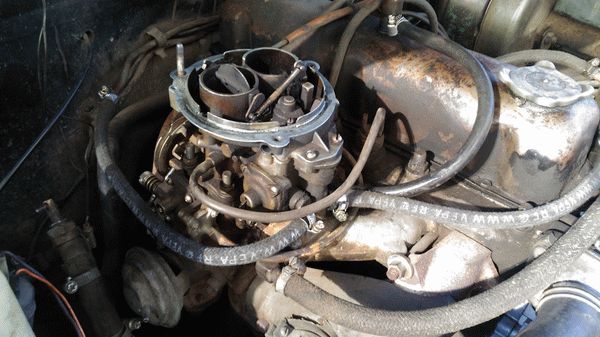

Итак снимаю «кастрюлю» и вижу … ну мягко говоря что карбюратор нужно снимать и чистить — зарос нагаром и грязью, но это потом. А сейчас надо в профилактических целях заменить топливные шланги, которые тут все растрескались от старости и попробуем отрегулировать.
Первое что меня удивило — на экономайзере нет вакуумной трубки. Странно, ведь тогда холостого хода вообще не должно быть. Вернее она есть, болтается рядом и заглушена вставленным в трубку винтом. Ах вот оно что — бывший владелец решил упростить систему — вставил вместо заглушки упора дроссельной заслонки длинную шпильку, на нее навернул две гайки и сделал из нее винт-регулятор холостого хода, регулируя им степень открытия дроссельной заслонки. Вот тут я его рукой как раз выкручиваю.
Фактически система холостого хода не работала вообще, а мотор работал на холостых потому что не полностью закрывалась дроссельная заслонка. Фанат «солекса» наверное был прошлый хозяин, но переходная система этого карбюратора не предназначена для поддержания ровных и стабильных оборотов, вот обороты и плавают. А тряска мотора была потому, что винт качества был закручен до упора, но при этом на нем не было уплотнительного кольца, поэтому на попытки регулировки мотор плохо реагировал из-за отсутствия резинового колечка на игле количества. Система ЭПХХ тут была, но ликвидирована — клапан электронный есть, но на карбюраторе нет микропереключателя. При желании систему можно и восстановить, но пока соберем и отрегулируем как надо хотя бы то что есть. Для начала надел на экономайзер вакуумную трубочку (на фото она уже надета, но не та что на переднем плане, а ниже, присмотритесь. Та, что на переднем плане, это часть системы ЕГР, а далее…
Пошел в свой ближайший магазин запчастей. Да, из запчастей на волгу там есть только воздушный фильтр, но уж топливные шланги и резиновое колечко винта качества можно и от жигулей поставить, а хомуты и вовсе вещь универсальная. Купил 2 колечка уплотнительных для иглы качества (одно про запас на всякий случай), длинный топливный шланг, шланг «обратки» от 2108 отлично подошел для «обратки» и на волгу, ну и хомуты для них.
Для начала снял все старые топливные шланги, вытащил штуцеры. Вот такие они уставшие:
На волге подающий топливо шланг очень серьезный, не просто на хомутах, а еще и на металлических штуцерах, затягивающихся ключом «на 14» (здравствуй «волга», в жигулях всё в основном было «на 13», читал где-то, что крепеж «на 13» вообще в СССР пришел именно с жигулями, до этого таких размеров не было, обходились как-то размерами «на 12» и «на 14»). Длинный топливный шланг примерил по месту и разрезал на две части, надел на штуцеры, затянул хомуты и поставил.
Долго думал оставить этот аутентичный «стакан» — фильтр тонкой очистки или поставить обычный фильтр пластиковый. Потом решил не нарушать аутентичность — пусть уж будет, потом заменю в нем собственно фильтрующий элемент и ладно. Далее поставил «обратку». Хорошая система, бензонасос не качает «в стену», а работает постоянно, сбрасывая лишнее топливо обратно в бак. Это исключает возможность перегрева бензонасоса и его отказа из-за паровой пробки, что частенько бывало на жигулях.

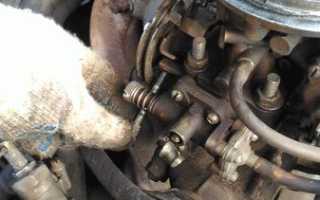

Теперь убираем этот колхоз с регулятором холостых упором дроссельной заслонки. Вместо этой шпильки ставлю винт с контргайкой. Винт закручиваю так, чтобы упор дроссельной заслонки только чуть-чуть подпереть, чтобы заслонка полностью закрывалась упираясь в этот винт и в таком состоянии его фиксирую контр-гайкой.
И вот мотор уже урчит на холостых ровненько, из трубы идет парок с водой. Вообще кто хоть раз видел «вживую» как работает нормально отрегулированный 402-ой мотор на холостых, тот поймет какая это песня. Впечатление такое, что обороты вообще низкие, коленвал вроде как еле-еле вращается, но по прибору все правильно — 700 оборотов (примерно). То есть стрелка тахометра чуть ниже 1000.
Теперь включаем фары, вентилятор печки на полную и обогрев заднего стекла и смотрим как будет работать мотор под нагрузкой генератора и насколько «просядут» обороты. Если сильно проседают, то добавьте винтом количества, если мотор еще и затрясся, появились перебои, то добавить можно не количеством, а качеством. Вот в общем и вся наука.
Не смотря на внешне ужасное состояние карбюратора он нормально отрегулировался. Мотор «шепчет» на холостых, обороты набирает без провалов. В общем — пойдет, ставлю на место «кастрюлю».
Что еще попутно было отмечено — на моторе стоит новая помпа, она резко выделяется своей новизной на фоне остальных деталей. Похоже прошлый владелец раскошелился на нее чтобы доехать из липецкой области до Москвы без проблем. Старая похоже качала совсем плохо, поэтому перед краником печки стоит дополнительный насос, такой же, какой я когда-то на омегу устанавливал, замерзая в ней зимой. Правда где он тут включается я не нашел, но печка греет нормально и с неработающим. Причем там еще есть краник, чтобы воздушные пробки выгонять (часть этого дела видно на фото, где я упор дроссельной заслонки выкручиваю). Скорее всего потом уберу весь этот колхоз, заменю штатный жигулевский краник на керамический, который мне понравился на жигулях и температуру воздуха в машине можно будет регулировать и рукояткой регулятора, а не только опусканием окна.
Это интересно: Видео обучение ремонта вмятин без покраски
Радиатор вызывает уважение своим видом. При ремонте под капотом на него удобно класть отвертки, крепеж различный — никуда не упадет, как полочка широкая и с бортиками. Верхний штуцер похоже паяный, а со шлангами охлаждения вообще какой-то колхоз — трубки, переходники, хомуты, сами шланги уже дубовые, все потрескались, один шланг пережат сильно на изгибе. В общем закажу новые шланги и потом заменю их вместе с тосолом. То что бывший хозяин поменял только помпу и привернул к ней такие ужасные старые шланги так же говорит о том, что гнал уже машину на продажу.
Устройство карбюратора К-151
В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.
Карбюратор 151-й серии состоит из следующих систем и элементов:
- основного корпуса (средней части) с поплавковой камерой;
- корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
- верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
- главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
- системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
- насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
- эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
- переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.
Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.
Устройство карбюратора
Карбюратор 4178-1107010-40 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.
Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок для вакуумного корректора угла опережения зажигания и системы рециркуляции отработавших газов.
- главные дозирующие системы первой и второй камер;
- система холостого хода первой камеры с переходной системой;
- переходная система второй камеры;
- диафрагменный ускорительный насос;
- эконостат;
- пусковое устройство;
- система экономайзера принудительного холостого хода с электромагнитным клапаном в качестве исполнительного элемента.
Подключение шлангов к карбюратору
К карбюратору К-151 подсоединяется несколько шлангов двух диаметров – если их перепутать местами, двигатель не будет работать должным образом. Шланги подключаем в следующем порядке:
- основной топливный патрубок – к штуцеру, который находится под поплавковой камерой ближе к двигателю (на рисунке он зажат в руке);
- «обратку» – к нижнему отводу (он направлен с противоположную сторону от движка, и находится ниже основного штуцера);
- два тонких шланга идут от электромагнитного клапана, один из них – на клапан экономайзера ХХ;
- второй – на нижний штуцер с другой стороны корпуса дроссельных заслонок (внизу на картинке под номером 2)
- вывод под номером 3 – со шлангом вакуумного опережителя зажигания на трамблере;
Регулировка
Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:
- холостого хода;
- положения воздушной заслонки;
- уровня бензина в поплавковой камере;
- положения дроссельной заслонки.
Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:
- прогреваем двигатель до рабочего состояния;
- оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
- выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
- постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
- винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
- немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

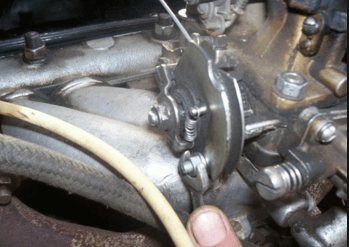

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).
Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить. Важно не торопиться и набраться терпения, тогда все получится.
Неисправности и их устранение
Обмерзание корпуса экономайзера
У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.
Помочь в данном случае может только забор теплого воздуха в воздушный фильтр.
Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» — тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).
«Жаровня»
Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.
Правка фланца
При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.
Работа с поврежденным фланцем приводит к подсосу воздуха, протеканию топлива и другим серьезным последствиям.
Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:
- Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
- Кладем плоскость поплавковой камеры на ровную поверхность.
- Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.
Полезное видео
Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

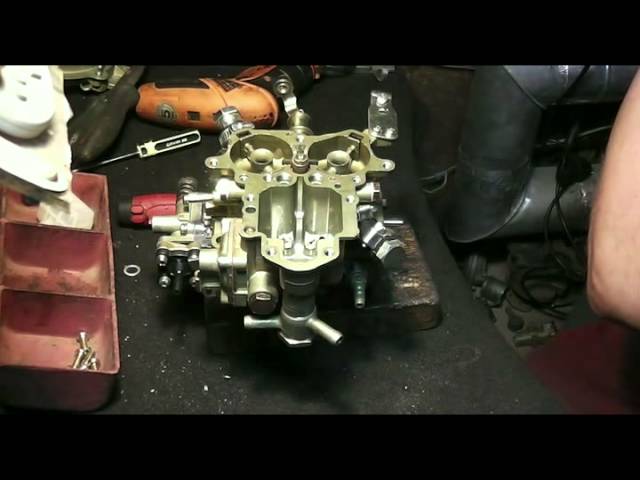

Ремонт
В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:
- повышенный расход топлива;
- черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
- нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
- плохая динамика автомобиля;
- провалы при наборе скорости.
При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.
Есть причины, из-за которых карбюратор чаще всего выходит из строя:
- засоряются жиклеры, топливные и воздушные каналы;
- от нагрева происходит деформация корпуса;
- перестает работать запорный клапан поплавковой камеры;
- со временем изнашивается жиклеры.
Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно. Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать. Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.
Регулировка системы пуска карбюратора
Настройку надо выполнять на предварительно прогретом силовом агрегате с тахометром. Необходимо также снять воздушный фильтр.
Для выполнения настройки К-151 необходимо запустить мотор и слегка нажать на педаль газа. В этот момент воздушную заслонку необходимо закрыть, используя рукоятку привода. Затем нужно приоткрыть её, используя отвертку, причем коленвал должен вращаться с частотой около 2,5-2,7 тыс. оборотов в минуту.
Если коленчатый вал вращается с другой частотой, необходимо ослабить контргайку на винте регулировки и закрутить либо вывернуть его. Эти действия следует выполнять до тех пор, пока не будут достигнуты оптимальные показатели частоты вращения коленвала.
На этом процедуру настройки карбюратора К-151 можно считать законченной. Рекомендуем также посмотреть видео о регулировке и ремонте карбюратора К-151:
Это интересно: Замена втягивающего реле стартера
Замена карбюратора К-151
При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:
- сильно деформируется нижняя поверхность средней части;
- коробится крышка (верхняя часть корпуса);
- изнашивается посадочное место под дроссельные заслонки в нижней части.
Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:
- глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
- демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
- ослабляем два крепления троса подсоса, выдергиваем трос;
- отсоединяем трос газа;
- освобождаем карбюратор от всех шлангов;
- откручиваем 4 гайки, которые держат корпус устройства;
- демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
- ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.
Регулировка холостого хода карбюратора на УАЗе
К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.
Следующий порядок действий таков:
- Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
- Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
- После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.
Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!
Ремонт насоса-ускорителя
Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.
Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя. Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла.
Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:
- снимаем воздушный фильтр;
- отсоединяем трос подсоса;
- отворачиваем семь винтов верхней крышки карбюратора;
- вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
- отворачиваем винт распылителя, продуваем или меняем деталь;
Замена игольчатого клапана в поплавковой камере
Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:
- снимаем верхнюю крышку карбюратора;
- отворачиваем винт, который держит ось поплавка;
- демонтируем ось, убираем поплавок в сторону вместе с самой иглой;
- Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.
Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406 и К-151Т для УМЗ-4215 представляют собой устройства для точного дозирования топлива в потоке воздуха. Образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель автомобилей Газель и Соболь.
Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406, К-151Т для УМЗ-4215, особенности конструкции, схема, различия, тарировочные данные карбюраторов К-151.
Карбюраторы К-151 имеют два расположенных рядом вертикальных канала для прохода воздуха. В нижней части каждого из которых установлена поворотная дроссельная заслонка. Каждый из каналов называют камерой карбюратора. Поскольку таких каналов-камер два, а привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка, карбюраторы К-151 называют двухкамерными с последовательным открытием камер.
