Поддержание соответствующего напряжения в бортовой сети автомобиля во время работы силовой установки лежит на одном из элементов электрооборудования авто – генераторе. Генератор – это тот же электродвигатель постоянного тока, который работает наоборот. Если двигатель за счет подачи на него электроэнергии вращает ротор, то генератор вырабатывает электроэнергию из вращательного движения ротора. Чтобы генератор вырабатывал энергию, которая будет запитывать бортовую сеть авто, нужно чтобы его ротор вращался.
Конструктивным решением для обеспечения вращения ротора генератора, вследствие которого он вырабатывает электроэнергию, стал привод от коленчатого вала, поскольку он вращается постоянно с момента запуска двигателя и до остановки.
Привод генератора выполняется посредством ременной передачи. На коленчатом валу и роторе генератора установлены шкивы, в проточки которых и помещается ремень.
Виды ремней генератора
Для привода генератора применяется два вида ремней.
- Первым видом приводного ремня является обычный клиновидный. Зачастую такого вида ремень применяется на авто, которые выпускались раньше. Данные ремни используются на авто, где привод от шкива коленчатого вала производился только на генератор. Недостатком такого изделия является высокая вероятность проскальзывания.

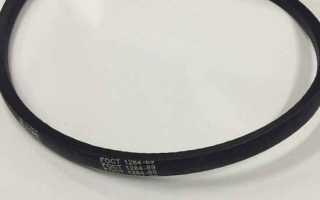

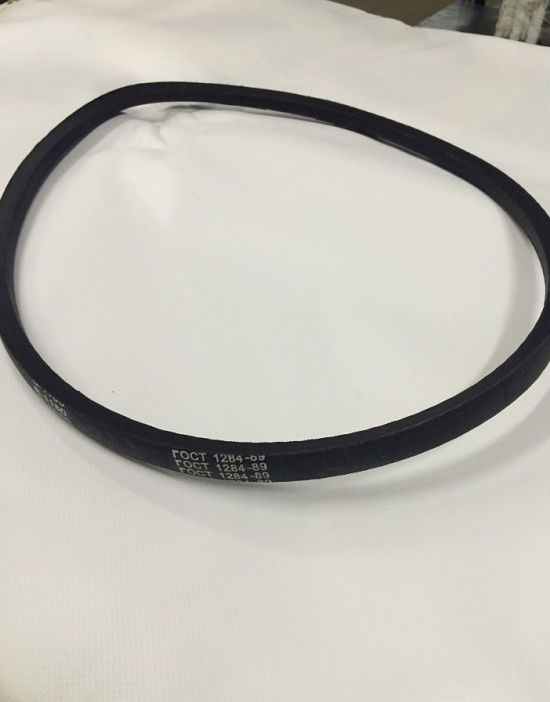

Клиновидный ремень генератора
Одним из вариантов клиновидного ремня, который пришел на смену обычному, является зубчатый. Зубчатый ремень тоже имеет клиновидный профиль, но с внутренней стороны у него сделаны зубья. Эти зубья обеспечивают улучшенную передачу усилия и меньшую степень проскальзывания. Однако он тоже используется на авто, у которых привод от шкива коленвала выполняется только на генератор.
Ремень генератора зубчатого типа
- Вторым видом приводного ремня, который используется на авто все чаще – поликлиновой, он же многоручейный ремень. Такой ремень значительно шире клинового, но тоньше, что обеспечивает ему большую гибкость. С внутренней стороны сделано несколько борозд, по профилю напоминающие клин, но небольших размеров. Из-за этих борозд этот ремень и получил народное название – многоручейный.

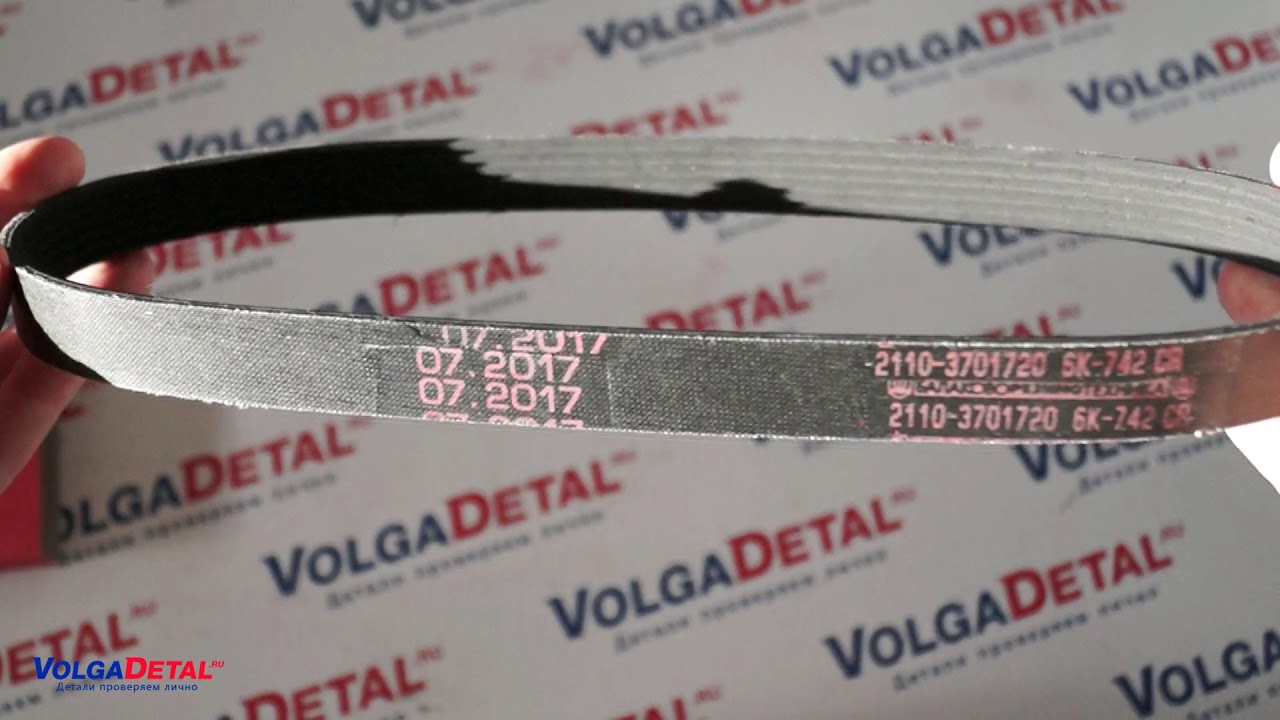

Поликлиновой ремень генератора
Высокая гибкость позволяет использовать его для привода генератора, а также других навесных элементов двигателя – гидроусилителя, жидкостного насоса и компрессора.
Все виды ремней изготавливаются по одному принципу – основным материалом выступает специальная резина, внутрь которой помещено 2-4 слоя армирующей прочной нити.
Читайте также:
Основные проблемы с ремнем генератора
Поскольку приводной ремень генератора является гибким, то основные проблемы с ним — обрыв, сильный износ, расслоение и проседание.
Обрыв ремня случается редко, поскольку чтобы произошел разрыв армирующих нитей, нужно значительное усилие. Возникнуть оно может только при заклинивании одного из элементов, приводимого ремнем. К примеру, из-за разрушения подшипника генератора возможно заклинивание ротора с последующим порывом.
Сильный износ происходит со временем, ведь поверхности ремня при передаче усилия трутся о поверхности шкивов. В итоге профиль ремня уменьшается, он все больше проскальзывает, передаточное усилие его падает и генератор перестает выдавать требуемую энергию.

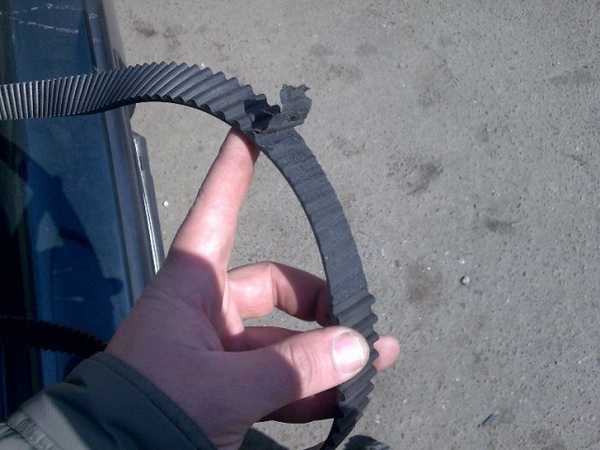

Обрыв автомобильного ремня генератора
Расслоение зачастую получается из-за повреждения шкивов. Нарушение геометрии шкива приводит к тому, что с одной стороны ремень интенсивно изнашивается, армированная нить выходит за края резинового материала, в итоге ремень постепенно разделяется на составные части. Произойти расслоение также может из-за некачественного материала изготовления.
Расслоение ремня генератора автомобиля
Проседание также происходит со временем из-за износа. Изнашиваясь, ремень в диаметре увеличивается, его натяжение ослабевает и появляется проскальзывание. Также проседание может быть вызвано некачественным материалом изготовления. Попадание горюче-смазочных материалов на поверхность ремня часто приводит к изменению физических параметров резины, из-за чего он тоже может просесть.
Основным признаком проблем с ремнем привода генератора является появление сторонних шумов, в частности скрипы и пронзительный визг. Визг обычно появляется из-за проскальзывания ремня относительно шкива, которое зачастую вызвано сильным износом или проседанием.
У авто, где для натяжки применяется натяжной ролик, появление визга может указывать помимо износа ремня также на сильный износ подшипника ролика.
Непродолжительный визг ремня в зимнее время указывает на некачественный материал изготовления. Такой ремень при минусовых температурах значительно теряет эластичность, что приводит к интенсивному износу до тех пор, пока он не прогреется. Такой ремень долго служить не будет.
Описание ремня генератора
Что представляет собой схема установки ремешка генераторного устройства, что будет, если он порвется, как быть, если после замены появился свист? Какой должен быть размер, номер и длина ремешка, можно ли ехать на авто, если ремень порвался? Для начала разберем основные виды и неисправности в работе РГ.
Разновидности
Какие бывают виды приводных ремешков для автомобилей с кондиционером и без него:
- Клиновидный РГ. Такой вид ремешков является традиционным, он ставится в основном на более старые машины. Применение таких РГ допускается в автомобилях, где привод от коленвала осуществляется на сам агрегат. Основным недостатком таких РГ считается то, что в ходе функционирования он может проскальзывать. Клиновидные ремешки имеют несколько подвидов, наиболее усовершенствованной версией считаются зубчатые. Такие РГ обладают клиновидным профилем, а на их внутренней поверхности располагаются специальные зубья.
- Поликлиновые РГ. На сегодняшний день такие ремешки ставятся повсеместно на более современные авто, эти ремни также зовутся многоручейными. Ширина таких РГ больше, однако толщина значительно меньше. Благодаря этим характеристикам обеспечивается лучшая гибкость. На внутренней поверхности ремня находятся несколько рядов ручейков, которые зовутся бороздами. В результате того, что такие РГ на практике считаются более гибкими, как правило, используются они не только для привода генераторной установки, но и для гидроусилителя, кондера и т.д.
Нужно отметить, что даже если РГ будут разных видов, производятся они по аналогичной технологии. Основу любого ремня составляет резина, а также несколько слоев специальной армирующей нити.
Возможные неисправности: признаки и причины
Как заменить и как поставить новый РГ, когда менять, каковы последствия обрыва и как осуществляется подтяжка?
Предлагаем ознакомиться с основными неисправностями, которые могут случиться с ремешком:
- Одной из наиболее распространенных проблем является обрыв РГ. Такое происходит не часто, поскольку для того, чтобы разорвать армирующие ниты, потребуется довольно большое усилие. Обрыв может стать следствием заклинивания одного из механизмов генераторного устройства, в частности, речь идет об элементах, с которыми связан ремешок. К примеру, если разрушится подшипник или ролик, то это может стать причиной заклинивания.
- Самой распространенной причиной является естественный износ. Из-за длительного использования профиль РГ будет уменьшаться, что обусловлено работой в условиях трения. В конечном счете это может привести к проскальзыванию ремня. Проскальзывание, в свою очередь, приводит к падению передаточного усилия, в итоге это приведет к тому, что агрегат не сможет вырабатывать нужный объем энергии.
- Свист. Если ремень свистит, то вероятнее всего, это связано с ослаблением РГ. Если вы не знаете, как подтянуть ремешок, то воспользуйтесь сервисной книжкой или поиском по нашему сайту.
- Еще одна причина, связанная с износом либо механическим повреждением самих валов, заключается в расслоении. Если происходит такое, что геометрия детали нарушается, РГ может начать изнашиваться неравномерно. В итоге с одной стороны ремня начнет выходить армирующая нить. Такая неисправность может быть связана с заводским браком.
- Проседание ремня, такая проблема также связана с износом детали. В результате длительной эксплуатации увеличивается диаметр устройства, что становится причиной ослабления, а в дальнейшем — проскальзывания РГ. Проседание может быть обусловлено заводским браком или попаданием смазки на внутреннюю поверхность (автор видео — канал BuTaLik).
Способы устранения неисправностей
Как можно избавиться от неполадок в работе РГ:
- Свист ремешка — это одна из самых часто встречаемых неполадок, в этом случае необходимо определить причину свиста. Если РГ свистит при запуске силового агрегата, а через какое-то время свист исчезает, то в целом это не проблема. Свистит РГ обычно в сырую погоду. Если же РГ свистит не переставая, то скорей всего, причина кроется в том, что он проскальзывает. Если это обусловлено износом, то деталь подлежит замене.
- Если произошло такое, что ремешок порвался, то другого способа решения проблемы, кроме как его замена, быть не может.
- Повышенная шумность при работе РГ. Такая проблема может проявляться и после установки нового ремня. Если вы уверены, что он целый, то можно попробовать воспользоваться специальным средством — размягчителем. Средство брызгается на ручейки — внутреннюю поверхность ремня.
- Проблема громкого визга зачастую связана с неработоспособностью ролика натяжителя. Если состояние ролика плачевное, то его надо будет менять (автор видео — Илья Клевин).
Проверка состояния
В среднем ресурс ремня составляет 50-60 тыс. км. Но продолжительность работы его во многом зависит от условий эксплуатации и качества изделия.
Определение состояния и уровня износа ремня зависит от конструктивных особенностей автомобиля. Но сводится это определение к визуальному осмотру ремня.
Вначале производится проверка натяжения ремня. В нормальном состоянии он не должен проседать при нажатии на определенное расстояние, указанное в технической документации к авто.
Схема расположения ремня генератора
Далее визуально осматривается ремень на наличие повреждений и износ. Торчащие армирующие нити, вырванные куски резины, следы от горюче-смазочных материалов укажут на потребность в замене.
Устранить визг можно путем дополнительной подтяжки натяжения. Однако если уже натягивать ремень некуда, значит он сильно изношен и требует замены.
- Читайте также:
Если установлено, что ремень сильно изношен, производится замена. Перед выполнением данной операции нужно приобрести новый. Причем подбирать нужно по модели авто, а также по виду ремня. Клиновидный ремень невозможно будет установить на место многоручейного и наоборот.
Когда и как нужно менять приводной ремень
Приводной ремень необходимо менять согласно регламенту, указанным заводом-изготовителем, либо при наличии вышеуказанных факторов износа ремня. Минимальный ресурс ремней — 50000 км, износ при меньшем пробеге говорит о люфте одного из приводных шкивов или о плохом качестве ремня.
В зависимости от модификации двигателя и конструкции привода вспомогательных агрегатов, поменять ремень самостоятельно. Разница состоит в типе натяжения:
- натяжка болтом
- натяжка роликом.
Также, агрегаты могут приводиться в движение одним ремнем, либо индивидуально, например: автомобиль Hyundai Tucson 2.0 оснащается кондиционером и насосом гидроусилителя, на каждый из которых приходится по индивидуальному ремню. В движение ремень насоса ГУР приводится от шкива генератора, и кондиционера от коленвала. Натяжение ремня кондиционера осуществляется роликом, а генератора и насоса ГУР — болтом.
Процесс замены приводных ремней на примере Hyundai Tucson:
- двигатель должен быть выключен, селектор КПП должен стоять в режиме “P” или на 5 передаче с включенным ручным тормозом;
- переднее правое колесо нужно снять для доступа к шкиву коленвала;
- для доступа к шкиву КВ необходимо снять пластиковый пыльник, защищающий ремни от попадания грязи;
- под капотом первым достается ремень насоса ГУР, для этого нужно ослабить крепление и подвести насос ближе к двигателю;
- ремень генератора снимается путем ослабления крепления, аналогично насосу ГУР;
- последним снимается ремень на компрессоре кондиционера, здесь натяжение производится роликом, который крепится болтом сбоку, и в зависимости от силы затяжки болта регулируется натяжение ремня; достаточно слегка открутить болт и ремень ослабнет;
- установка новых ремней производится в обратной последовательности, пыльник поставить обратно в последнюю очередь после проверки работы ремней.
Особое внимание уделите качеству изделий, старайтесь приобретать оригинальные запчасти, во избежание риска преждевременного износа.
Замена на ВАЗ-2108
Рассмотрим, как производится замена на разных авто. Для начала возьмем автомобиль ВАЗ-2108, в котором используется простой или зубчатый клиновидный ремень.
У этого авто ремень заменить довольно просто. Понадобятся только ключ на 17, а также монтировка.
Вначале нужно снять отработавший ремень, для чего ослабляются гайка крепления внизу и гайка, зажимающая генератор на натяжителе. После послабления генератор подается к двигателю, сильно послабленный ремень снимается со шкивов. На его место устанавливается новый, монтировкой генератор оттягивается от двигателя, тем самым производится натяжение ремня. Удерживая монтировкой натяжение, гайка на натяжителе затягивается. После закручивается и гайка крепления генератора. После замены выполняется проверка. Если на заведенном двигателе посторонних звуков со стороны ремня не слышно, замена произведена успешно. Если появился визг – производится повторная натяжка.
Процесс демонтажа старого и установки нового ремня
- Перед началом работы автомобиль устанавливают на ровную площадку, затягивают стояночный тормоз, включают первую передачу. Обязательно выключают зажигание и снимают минусовую клемму аккумулятора, что страхует от рисков короткого замыкания.
- Учитывают место установки натяжного механизма на двигателе. При его нижнем расположении потребуется работа из смотровой ямы.
- Ослабляют натяжение ремня. Для этого вращают в нужном направлении регулировочный болт или головку эксцентрика. На некоторых моделях ремень ослабляется выворачиванием крепежа генератора, который дополнительно отклоняют в сторону.
- После этого снимают старый ремень и проверяют его исправность.
- Установку нового ремня начинают со шкива вала. Только затем его одевают на шкив генератора и в последнюю очередь на шкив помпы.
- Заключительные этапы — восстановление нормативного натяжение, подключение аккумулятора и проверка работоспособности механизма.
На эти процедуры при наличии определенного навыка потребуется четверть часа.
Видео:Замена ремня генератора на Приоре с ГУР или кондиционером
Замена на Toyota Camry
Далее рассмотрим, как производится замена на автомобиле Toyota Camry. У данного авто используется поликлиновой ремень. При этом он используется также для привода компрессора и жидкостного насоса. Для натяжки используется специальный натяжитель.
Если производить замену по всем правилам, то потребуется снятие правого колеса, накладки и защиты картера двигателя для доступа к натяжителю.
Но некоторые любители проделывают замену, не снимая колеса. Именно для самой замены ремня откручивать ничего не нужно, поскольку натяжитель оснащен механизмом самонатяжения.

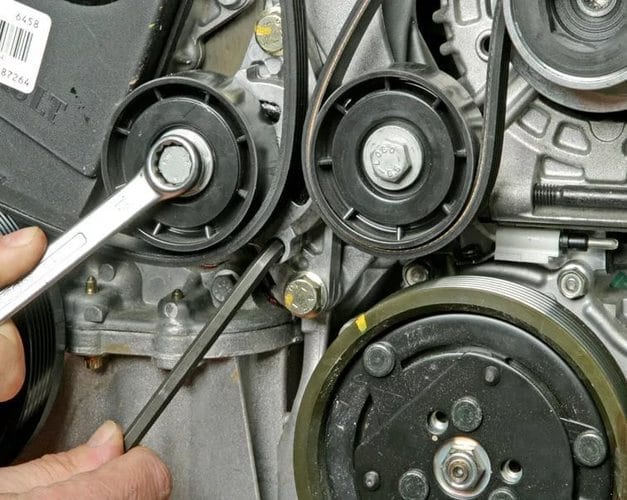

Для снятия ремня нужно ключом на 19 за головку, размещенную на натяжителе, провернуть его по часовой стрелке. Этим действием ослабляется натяжение, после чего снимается ремень с любого шкива.
Перед установкой нового следует посмотреть на схему положения ремня между шкивами. Для установки его вначале накидывается на все шкивы, после отжимается натяжитель и на его ролик заводится ремень, после чего натяжитель отпускается.
Инструкция по замене приводного ремня
Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.
В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.
Что понадобится для замены?
Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):
- гаечные ключи и головки;
- новый ремень и натяжной ролик;
- стержень для фиксации ролика;
- монтажная лопатка для снятия ремня;
- нож;
- защитные перчатки;
- лист бумаги и карандаш для рисования схемы установки.
Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.
Схема
Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.
Пример прокладки ремня на Шевроле Кобальт
Обозначения схемы:
- 1 — шкив коленчатого вала;
- 2 — шкив генератора;
- 3 — направляющий ролик;
- 4 — муфта компрессора кондиционера;
- 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
- 6 — ремень;
- 7 — натяжной ролик.
Алгоритм действий
Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.
На автомобиле ВАЗ Гранта
Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:
- Обрезать старый ремешок при помощи ножа.
- Повернуть на 3-4 оборота болт крепления генератора снизу.
- Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
- Поджать генератор вперед до заведения крепежного уха за кронштейн.
- Зафиксировать механизм проволокой или иным способом.
- Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
- Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
- Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.
Фиксация уха генератора и кронштейна на двигателе

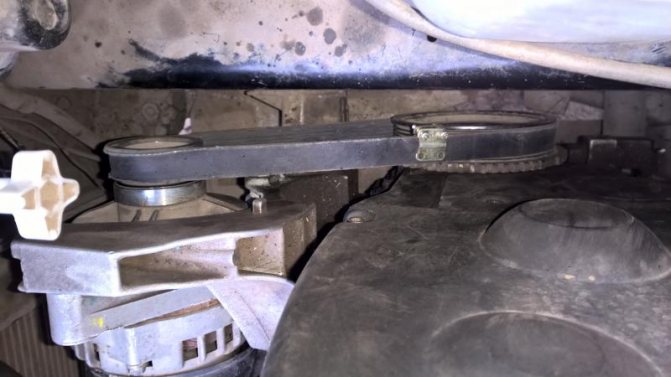

Натяжение ремня, хорошо видно вспомогательное приспособление
На Киа Сид
Поменять ремень генератора можно следующим образом:
- Отвернуть фиксирующий болт, расположенный на верхней части генератора.
- Поднять фиксатор вверх, выведя болт из направляющего паза.
- Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
- Снять изношенный ремень и прижимной ролик.
- После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
- Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.
Механизм натяжки расположен над генератором
Фиксатор поднят вверх
Новый и старый ремень и ролик

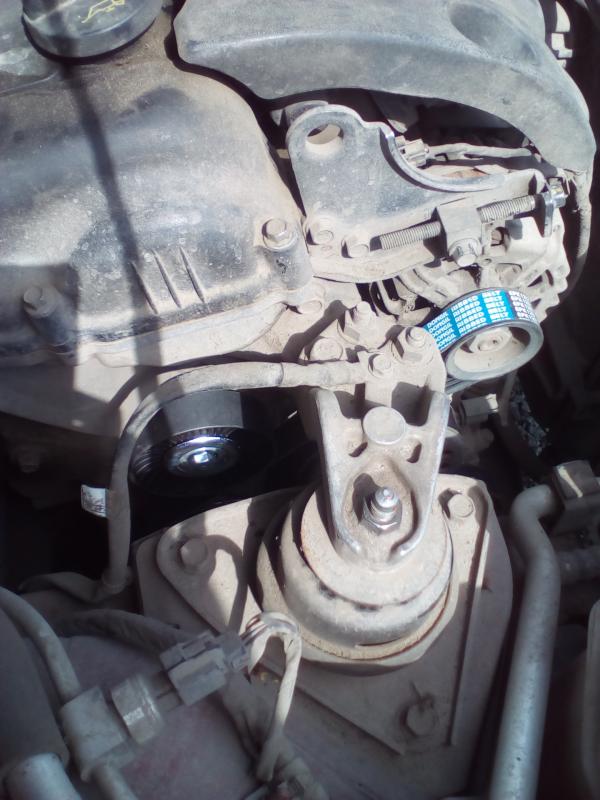

Новый ремень натянут
На Фольксваген Поло Седан
Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:
- Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
- Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
- Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
- Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
- Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.
Ослабить затяжку ролика
Повернуть ролик в крайнее положение
Снять ремень
Зафиксировать ролик в крайнем положении
