Как устроен замок зажигания автомобиля

Конструкция замка зажигания

Замок зажигания состоит из двух частей:

1. Механическая — цилиндрический замок (личинка), он состоит из цилиндра, именно в него вставляется ключ зажигания.
2. Электрическая — контактный узел, состоит из группы контактов, которая замыкается определенным алгоритмом при повороте ключа.

В ключе зажигания обычно установлен цилиндрический замок, который справляется одновременно с несколькими задачами, такими как: поворот контактного узла и блокировкой рулевого колеса. Для блокировки использует специальный запорный стержень, который при повороте ключа выдвигается из корпуса замка и попадает в специальный паз в рулевой колонке. Устройство замка зажигания само по себе имеет простую конструкцию, сейчас попробуем разобрать все ее составляющие. Для более наглядного примера рассмотрим, как устроен замок зажигания:

Детали выключателя зажигания

• а) тип KZ813;
• б) тип 2108-3704005-40;

1. Скоба.
2. Корпус.
3. Контактная часть.
4. Облицовка.
5. Замок.
6. А — отверстие для фиксирующего штифта.
7. Б — фиксирующий штифт.

Личинка соединена с проводом и установлена внутри широкой цилиндрической пружины, при этом один край прикрепляется к самой личинке, а другой уже непосредственно к корпусу замка.С помощью пружины замок может автоматически возвращаться в исходное положение после включения зажигания или после не успешной попытки запуска силового агрегата.

Поводок замка может не только поворачивать диск контактного узла, но и фиксировать замок в нужном положении. Специально для этого поводок сделан в виде широкого цилиндра, в котором есть радиальный канал, проходящий насквозь. По обе стороны на канале расположены шарики, между ними и находится пружина, с помощью которой шары заходят в лунки с внутренней стороны на корпусе замка, таким образом, обеспечивая их фиксацию.

Так выглядит контактная группа замка зажигания

Контактный узел имеет две основные части, такие как: контактный диск, который может приводиться в движение и неподвижная колодка с видимыми контактами. На самом диске установлены пластины, именно через них проходит ток после поворота ключа в замке зажигания. В основном на колодке размещены до 6 и более контактов, выходы у них, как правило, находятся на обратной стороне. На сегодняшний день современные замки используют контакты в виде пластин с одним разъемом.

Контактная группа, в основном отвечает за запуск стартера, системы зажигания, контрольно-измерительные приборы, она расположена в глубине корпуса замка. Провести проверку ее работоспособности можно с помощью специальной контрольной лампы. Но вначале перед этим, специалисты рекомендуют сделать проверку на повреждения кабелей, которые идут к замку, если обнаружатся таковые, то места повреждения потребуется изолировать лентой.

Электрическая схема замка зажигания ВАЗ 2109

Замена замка зажигания ВАЗ 2110, 2111, 2112, Калина, Гранта, Приора, 2114 и 2115

ЭЛЕКТРИЧЕСКАЯ СХЕМА на ВАЗ 2106

Контактная группа замка зажигания ВАЗ

Как отремонтировать замок зажигания

Ремонт замка зажигания своими руками обычно предполагает следующие действия:

• замена замка зажигания;
• замена личинки замка;
• ремонт контактной группы замка;
• замена контактной группы.

Для выполнения работ потребуется подготовить набор гаечных ключей, плоские и крестовые отвертки, мультиметр. Также может потребоваться пластиковая лопатка для снятия небольших облицовочных панелей (в зависимости от модели авто) и т.д.

Замена замка

Заменить замок зажигания не является сложной операцией. Главное, иметь новый замок в сборе и получить свободный доступ к старому замку для его снятия.

• Перед началом работ необходимо отключить клеммы аккумулятора (АКБ);
• Далее осуществляется разбор облицовки замка;
• Затем производится отсоединение и демонтаж;
• Завершающим этапом становится установка нового замка и его подключение;

Обратите внимание, если провода подключаются каждый по отдельности, при отключении важно, чтобы была зафиксирована схема замка зажигания. Для этого можно сделать фото или зарисовать распиновку замка зажигания на листе бумаги. Это позволит избежать сложностей и ошибок при подключении нового замка. При этом наличие разъемов подключения на современных авто значительно упрощает задачу.

Замена личинки

В ситуации, когда замок зажигания работает, но ключ проворачивается с большим трудом, заедает или не проворачивается полностью, причиной неполадок является личинка замка. При этом можно ограничиться заменой только личинки или ее обслуживанием (замена замка зажигания в сборе нецелесообразна).

Для восстановления работоспособности необходимо:

• снять личинку, после чего попытаться смазать механизм;
• если проблема не решена, тогда потребуется замена личинки.

Обратите внимание, снять личинку может быть сложно. Как правило, имеется особый фиксатор, который нужно высверливать дрелью или выбивать зубилом. После того, как фиксатор будет удален, личинка достаточно просто извлекается из корпуса. Затем необходимо установить новую личинку в корпус и поставить замок на место.

Ремонт или замена контактной группы

В ряде случаев обнаруживается то, что проводя ремонт, замок зажигания оказывается полностью исправным и его менять не нужно.

Однако проблемной является контактная группа замка зажигания. Контакты отвечают за соединение цепей и подачу электричества на агрегаты и системы авто.

• Если ключ в замке проворачивается, но включения энергопотребителей не происходит, замок зажигания на автомобиле потребуется снимать. Далее можно ограничиться заменой контактной группы, которую приобретают отдельно.
• Также контактную группу можно почистить (если она поворачивается). Очистка контактов от грязи также позволяет восстановить работоспособность без необходимости замены отдельных элементов.
  Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя без ключа. Из этой статьи вы узнаете об особенностях установки кнопки старт-стоп, как выбрать кнопку, реализовать подключение и т.д.

Обратите внимание, если контактная группа обгорела, очистка не позволит получить желаемый результат. В таком случае выходом становится замена.

РЕМОНТ ЗАМКА ЗАЖИГАНИЯ ВАЗ 2115

https://youtube.com/watch?v=_eI_LPVFLps

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2».
   Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запустится двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу. Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Типы замков зажигания

Все замки зажигания делятся на несколько категорий по типу, назначению и функционалу.
Можно выделить два основных типа замков зажигания:

• С ключом;
• Без ключа (выключатели зажигания).

Замки с ключом сегодня являются наиболее распространенными, они устанавливаются на большинство автомобилей и иных транспортных средств. Выключатели зажигания, в которых не используется ключ, особенно широко использовались на заре автомобилестроения, и устанавливались на машины (особенно грузовые) вплоть до 40-х — 50-х годов. Затем выключатели были вытеснены замками с ключом, однако сегодня происходит новое возвращение выключателей зажигания. Современные выключатели, не требующие ключа, более технологичны, чем обычные кнопки на старых автомобилях, однако их функции остались примерно теми же.

Все существующие замки зажигания можно разделить на две больших группы по количеству положений ключа:

• Замки с тремя положениями ключа;
• Замки с четырьмя положениями ключа.

Замки с тремя положением ключа к сегодняшнему дню вышли из употребления, их можно встретить только на старых моделях легковых и грузовых автомобилей, особенно отечественного производства. С 1960-х – 1970-х годов на автомобили устанавливаются новые четырехпозиционные замки, которые обладают расширенным функционалом. Более подробно о функционале замков зажигания будет сказано ниже.

Также замки зажигания можно разделить на две группы по наличию противоугонной системы:

• Обычные замки без блокировки руля;
• Замки с механической блокировкой руля.

Блокировку руля обеспечивают практически все замки зажигания с четырьмя положениями ключа, старые трехпозиционные замки такой функции не имеют.

Наконец, замки зажигания могут иметь различный дополнительный функционал, в том числе защиту от включения стартера при работающем двигателе, систему предупреждения об оставленном в замке ключе и другие.

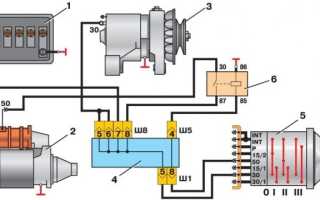

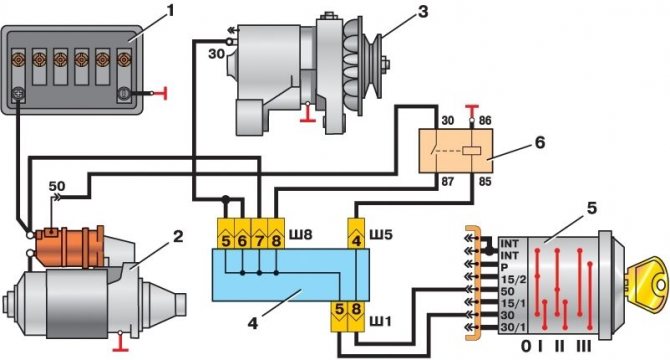

Независимо от типа и назначения все замки зажигания имеют принципиально одинаковое устройство и принцип работы.

1. Аккумулятор
2. Стартер
3. Генератор
4. Реле в монтажном блоке
5. Замок зажигания
6. Реле пуска

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

• клемма 50 – красный провод, с помощью него работает стартер;
• клемма 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
• клемма 30 – розовый провод;
• клемма 30/1 – коричневый провод;
• INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

1. Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
2. Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.

Замена замка зажигания

Действительно, полная замена элемента может решить многие проблемы за один раз. Важно обратить внимание, что особенности замены замка некоторым образом отличаются в зависимости от марки машины.

Наиболее распространенные причины поломки

Для начала следует разобраться, в каких случаях данная процедура действительно необходима (Стоит упомянуть, что замена нередко производится, когда ключи владельца были утеряны).

Наиболее вероятными причинами поломки являются:

• Износ составляющих контактной группы;
• Проблема с секретом: из-за влаги образуется коррозия, что препятствует нормальной работе;
• Обгорание контактов;
• Установка новых или дополнительных приборов с увеличенной мощностью;
• Неисправность цилиндра замка зажигания.

Следует обратить внимание на особенности некоторых иностранных марок. Например, в автомобиле Тойота ключевым признаком неисправности считается невозможность поворота ключа, что обуславливается износом кодовых окон, которые необходимо заменять в ходе ремонта.

Если водитель уверен, что серьезная неисправность действительно существует, производится замена замка. Сделать это не так сложно, как может показаться на первый взгляд, главное в этом деле – внимательность и аккуратность.

Замена замка зажигания

Последовательность действий при замене замка довольна проста. Все, что необходимо сделать:

1. Убрать кожух с рулевого управления и открутить винты.
2. Поставить ключ в позицию «0».
3. Нажать отверткой на фиксатор (через отверстие в кронштейне), а затем вытащить сердцевину и извлечь ключ из замка.
4. Позаботиться о том, чтобы после отключения провода не перепутались (сфотографировать исходное положение).
5. Заменить замок на новый.

Замена контактной группы

Как говорилось ранее, устранить большинство проблем с отказом нескольких приборов можно решить путем замены контактной группы. Это можно сделать в несколько шагов (первые шаги практически не отличаются от шагов полной замены замка).

Шаг первый: Теория

Водителю необходимо ознакомиться со схемой строения замка зажигания, чтобы избежать допущения ошибок. Даже если имеется инструкция, ее следует прочесть сразу, а не по ходу действий.

Шаг второй: Подготовка к работе

Чтобы произвести замену, необходимо сначала отключить аккумуляторную батарею. Для этого нужно снять отрицательную клемму. Также стоит заранее подготовить инструменты (обычно хватает крестовой отвертки или обычного шила).

Шаг третий: Получение доступа к замку

Водитель должен снять пластмассовую накладку руля, которая обычно состоит из верхней и нижней части. Для этого необходимо выкрутить все фиксирующие болты, после чего осторожно отсоединить пластмассовую защиту механизма. Также важно разъединить разъем кабеля и патрон лампочки подсветки.

Шаг четвертый: демонтаж крышки замка

На этом этапе необходимо отсоединить все доступные фиксаторы. После снятия основной крышки также важно убрать оставшиеся два фиксатора, чтобы разобрать деталь.

Шаг четвертый: устранение неполадок

Здесь важно обратить внимание на выпуклые элементы контактов, которые расположены на источнике освещения. Можно попытаться убрать коррозию или нагар с помощью наждачки, однако следует понимать, это эта меря является крайней. Более рациональным решение – замена контактной группы.

Таким образом, каждый водитель самостоятельно решает, стоит ли заменять замок зажигания полностью. Действительно, замена отдельной и наиболее важной связующей детали может решить большинство возникших проблем, но полная замена все же остается лидирующим универсальным решением.

Как работает контактная группа

Контактная группа в автомобиле предназначена для того, чтобы соединять все электрические цепи автомобиля и группировать их.

Что такое контактная группа? Контактная группа замка зажигания — это основной узел, который обеспечивает подачу напряжения от источников питания к потребителям, путем замыкания необходимых контактов в нужном порядке.

Когда водитель поворачивает ключ зажигания, то происходит замыкание электрической цепи от клеммы «минус», которая расположена на аккумуляторе к индукционной катушке зажигания. Электрический ток от системы проводов идет к замку зажигания, проходит контакты на нем, после чего направляется к индукционной катушке и возвращается к клемме «плюс». Катушка обеспечивает высоким напряжением свечу зажигания, через которую подается ток, далее ключ замыкает контакты цепи зажигания, после чего и происходит запуск двигателя. После того, как контакты замкнулись друг с другом при помощи контактной группы, ключ в замке необходимо повернуть на несколько положений. После этого в положении А, когда цепь от источника питания распределит напряжение, все электроприборы запустятся.

Вот так вот работает контактная группа замка зажигания.

Поломался замок зажигания – кто виноват и что делать?

В замках зажигания расположено несколько групп контактов; если хотя бы один из них не работает, то вся система автомобиля остается без энергоснабжения. Главная причина поломки замка зажигания – выход из строя его реле. В некоторых случаях можно купить такое же и своими руками заменить его. Иногда проще сменить полностью весь замок зажигания.

Чтобы проверить контактную группу замка зажигания, необходимо снять минусовую клемму на аккумуляторе. После этого в салоне автомобиля нужно отключить фишку с проводами, она находится в защитном кожухе внизу рулевой колонки. Далее нужно взять омметр, при помощи которого будем делать замеры сопротивления. Его контакты нужно поочередно подключить к клеммам на фишке, поворачивая ключ зажигания в разные положения. Контакты проверяются попарно, верхний ряд с нижним. Если на каком-то этапе вы заметили слабый контакт или вовсе его отсутствие, возможно, все дело в поломке самой сердцевины замка. В таком случае можно ее заменить. При более серьезных поломках нужно менять реле зажигания или весь замок полностью – все это можно сделать своими руками.

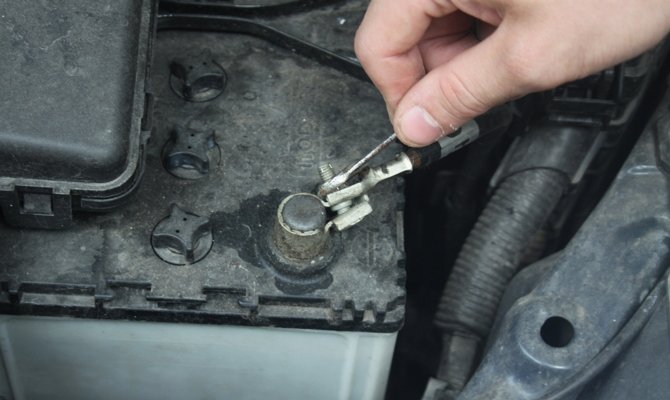

Фото снятие минусовой клеммы на аккумуляторе

В этих случаях необходимо полностью снять замок зажигания. Первым делом нужно убрать обшивку с вала рулевой колонки и отключить все фишки, которые крепятся к замку зажигания. Если у вас возникли трудности с отключением фишек, возьмите отвертку и нажмите на их фиксаторы. Контактную группу проводов нужно отключать без применения особых усилий, чтобы не повредить провода в фишках.

После этого открутите болты, которыми крепится сам замок. Ключ зажигания нужно вставить замок и провернуть в нулевое положение. После этого при помощи отвертки нужно нажать на кнопку, которая фиксирует замок в механизме рулевой колонки – это позволит его полностью достать. Оставшиеся провода отсоедините от замка зажигания. Если в вашем автомобиле были какие-то переделки, обязательно обозначьте провода в порядке их отключения, чтобы при установке нового замка у вас не возникло проблем с подключением.

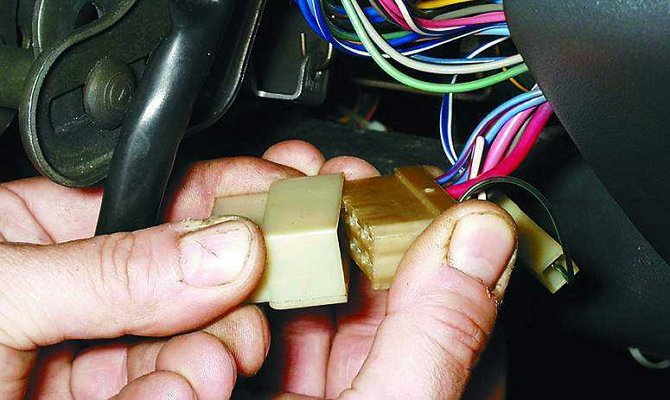

На фото — отсоединение проводов замка зажигания

Новый замок зажигания можно купить в любом автомагазине и установить его своими руками не составит труда. Все действия нужно выполнить в обратном порядке. Схему подключения контактной группы нужно выполнить по инструкции, которая прилагается в комплекте. При покупке нового замка зажигания обязательно убедитесь, что он именно к вашей модели автомобиля. Для отечественных автомобилей лучше покупать замки нашего производства, они более надежные, чем китайские.

Урок 141. Ремонт замка зажигания Toyota Vista 94 г.в.

Что может произойти с замком зажигания

Чаще всего поломаться может сам замок зажигания, контактная группа или запорный механизм. Каждая поломка имеет свои отличия:

• Если при вставлении ключа в личинку вы заметили, какие-то трудности при входе, или же сердцевина не достаточно хорошо проворачивается, то следует сделать вывод, о том, что замок стал неисправным.
• Если вы не можете разблокировать рулевой вал в первом положении, — поломка в запорном механизме.
• Если в замке не наблюдаются проблемы, но при этом зажигание не включается или же наоборот происходит включение, но стартер не работает, то значит, что неисправность нужно искать в самой контактной группе.
• Если вышла из строя личинка, то необходима полная замена замка, если поломался контактный узел, то возможна его замена без личинки. Хотя на сегодняшний день гораздо лучше и намного дешевле полностью произвести замену, чем ремонтировать старый замок зажигания.

В результате всего вышесказанного хотелось бы сказать, что замок зажигания это одна из самых надежных деталей в автомобиле, но и она имеет свойство ломаться. Самые частые поломки, которые можно встретить, это заедание личинки или вообще ее износ, коррозия контактов или же механические повреждения в контактном узле. За всеми этими деталями нужен бережный уход и своевременная диагностика, дабы избежать серьезных неисправностей. А если уж и не удалось «перехитрить судьбу», то дабы справиться с его ремонтом самостоятельно нужно обязательно знать устройство замка зажигания и принцип его работы.

Покупка замка зажигания

При ремонте автомобиля путем замены замка зажигания наиболее важной деталью является выбор нового надежного устройства. Чтобы не ошибиться при покупке, нужно рассмотреть четыре основных варианта поиска:

1. Искать деталь по артикулу детали.
2. В интернете по марке автомобиля.
3. Поиск по коду VIN.
4. По данным марки и модели транспорта и его двигателя. (В специализированном магазине менеджер, владеющий данной информацией, сможет подобрать подходящий вариант).

Подобрать подходящий замок для отечественного или старого автомобиля довольно просто: их можно встретить на автобазарах, некоторых магазинах или разборках. С моделями нового образца дело обстоит сложнее.

Лидером в производстве замков для автомобилей новых моделей является Германия, которая предлагает большой ассортимент. Тем не менее далеко не всегда получается найти нужную деталь. При выборе между аналогом и оригиналом стоит отдать предпочтение последнему, так как подобная деталь точно подойдет автомобилю.

Если же из всего ассортимента можно подобрать только аналог, стоит обратить внимание на производителя. Самым лучшим вариантом будут являться аналоги из Германии или Дании. Подделки малоизвестных фирм (обычно китайского происхождения) не следует рассматривать при выборе, так как зачастую качество такой продукции оставляет желать лучшего.

При неисправности замка зажигания водителю не следует слишком беспокоиться. Данная деталь имеет практичное строение и легко поддается ремонту или замене. Тем не менее бережное отношение к этой маленькой, но важной составляющей автомобиля все же позволит избежать лишних затрат.
