Как проверить датчики Холла в мотор-колесе?

Датчик Холла в разных сферах производства

Попробуем разобраться, для чего нужен этот датчик Холла в автомобильном производстве. На сегодня эти устройства являются основой системы зажигания, которое находится в каждом автомобиле. Благодаря этому механизму происходит полноценный контроль над изменениями тока. Если происходит проблема в эксплуатации данного механизма, то функциональность системы зажигания также терпит неполадки. Это несет за собой негативные последствия в остальных важных аспектах автомобильных механизмов.
Для чего нужен датчик Холла в автомобиле? Это неотъемлемая его часть, благодаря своему небольшому размеру и формату прямоугольного электрического сигнала, что дает способность набирать нужную константу без скачков, набрали широкую популярность в создании автомобиля. Также он помогает в повышении мощности силового агрегата, усиливает действие всех остальных автомобильных устройств, что защищает его от аварийных ситуаций и способствует длительной эксплуатации авто.

Проверить работоспособность устройства Холла возможно своими силами. Для этого есть несколько способов. Первый, это проверка специальным тестером цифрового формата. Благодаря этому способу возможно замерять напряжение в механизме. Если напряжение будет колебаться до 3 вольт, то его можно использовать далее. Если же предел превышен, то устройство необходимо ремонтировать. Второй способ проверки — это проверка с помощью аналогичного устройства, только совершенно нового. При этом необходимо сравнить показатели обоих механизмов. Если второй вызовет у вас нарекания, тогда необходимо применить детальную проверку первым способом.

Также рассмотрим, что собой представляет датчик Холла в телефоне. Для этой сферы датчик является микросхемой, которая на выходе создает необходимый информационный сигнал. При создании телефона, разработчики используют этот механизм для контроля сигнала, что отображает это как наличие единицы или нуля. Проверить это можно на примере магнитного чехла. Когда на смартфон надевают чехол на магнитной застежке, то при его открывании, смартфон должен отреагировать и загореться. При закрывании срабатывает обратная реакция. Такие команды телефону и задает именно датчик Холла и заставляет его работать.

Убедиться, что в вашем телефоне стоит такой датчик, можно лишь внимательно прочитав описание самого телефона. А также если на мобильном рынке продаж на ваш телефон существует огромный выбор умных чехлов, которыми он руководит, тогда можете не сомневаться в наличии данного устройства в вашем смартфоне.

На сегодняшний день существует две разновидности устройства:

• Цифровые
• Аналоговые

Цель аналогового датчика — это изменение и переработка индукции в напряжении. Величина, которую он показывает, зависит от установленной дистанции, а также силы и полярности поля. Цифровой механизм определяет наличие поля. Они делятся на биполярные и униполярные. Принцип работы биполярного датчика является реагирование на изменение полярности поля, где одна полярность включает устройство, другая же выключает. Работа униполярного устройства происходит при уменьшении индукции поля.

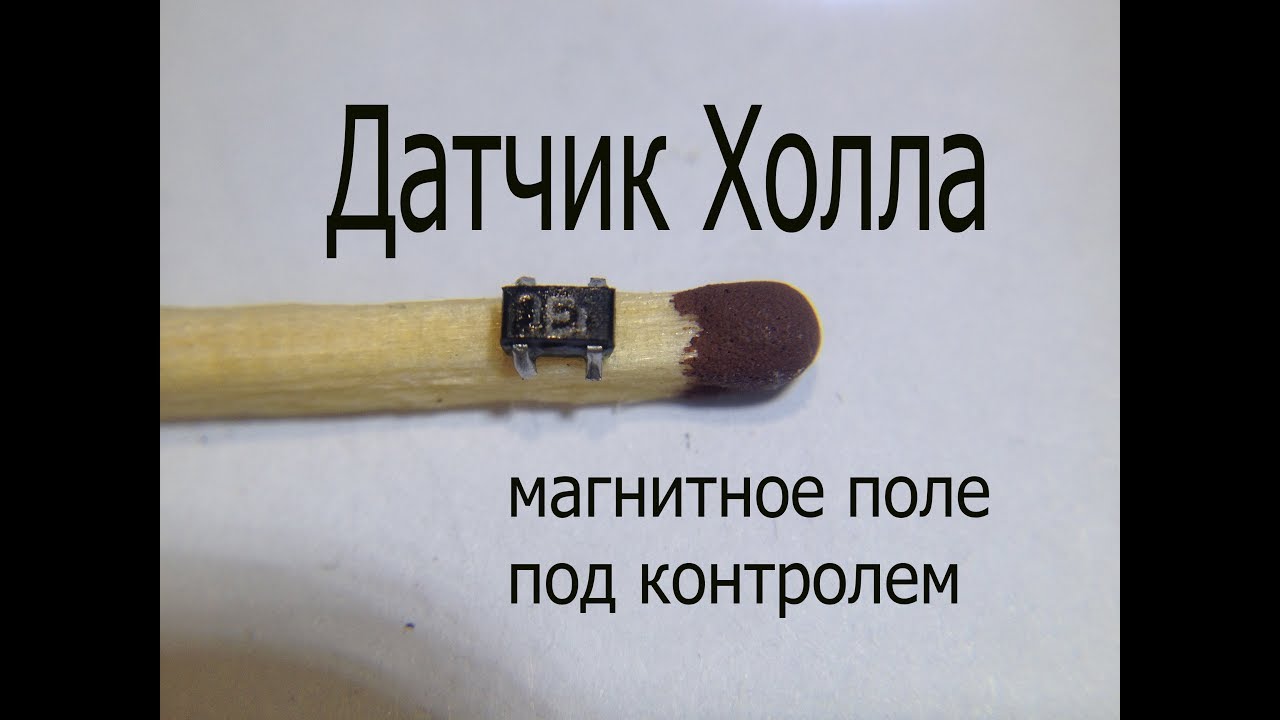

Датчик Холла.Что это и как работает.Простые токовые клещи своими руками

Простая проверка датчика Холла! A simple Hall sensor check!

Как проверить датчик Холла в трамблере?

Распространённый способ проверки – имитирование наличия датчика. Это самый эффективный способ. Он подходит при наличии электричества на узлах системы зажигания и при полном отсутствии искры. Для проверки с трамблера демонтируем колодку для подключения штекеров. Потом активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит, датчик приказал долго жить. Для выявления образования искры высоковольтную проводку располагаем рядом с массой. Существует несколько методов проверки:

Интересно по теме: Как проверить стабилитрон.

Прозвонить мультиметром

Надо замерить напряжение, которое сформировалось на выходе контроллера. При исправности прибора напряжение будет в пределах 20 вольт. Прежде всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее действуем так:

• демонтируем основной экранированный провод с распределителя;
• подсоединяем его к массе (для предотвращения риска случайного появления разряда);
• активируем зажигание;
• снимаем распределительную колодку;
• мультиметр ставим в положение ПТ 20 В;
• минусовой щуп присоединяем к массе;
• плюсовой нам потребуется для замера напряжения.

На трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом оно должно равняться нулю.

Датчик Холла.

Если прибор в звуковом режиме, при касании щупом белого провода появится звон. Это свидетельство нормального соединения провода с массой. Так мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой — в белый (масса). Колодку монтируем в трамблер.

Будет интересно➡ Как сделать регулятор мощности на симисторе своими руками

Гвоздики выполняют роль проводников. Дело в том, что с другой стороны колодки контактная база отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу, минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в верхней 11,8 В — это норма.

Значительные отклонения от этих показаний говорят о проблеме.

Другие способы

Если симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем, можно попробовать измерить сопротивление на датчике. Здесь самому придется выступить в роли конструктора и сделать прибор, составляющие детали которого:

• резистор в 1 кОм;
• светодиод;
• проводка.

К одной ножке светодиода паяем сопротивление, к нему — 2 проводка. Длину проводков выбираем самостоятельно – так, чтобы было удобнее работать. Демонтируем крышку распределителя, отключаем штекерный узел и трамблер. Затем диагностируем электроцепь. Затем сделанный для измерения прибор подсоединяем к тем же клеммам. Светодиод обязательно загорится при верном выборе полярности. Если этого не происходит, провода надо поменять местами. Дальше действуем так:

• подключенный к первой клемме провод оставляем в покое;
• третью клемму перебрасываем на вторую;
• прокручиваем распредвал (вручную или при помощи стартера).

Принцип прост: если при прокручивании вала светодиод мигает – значит, все работает и сенсор в порядке. Проверка датчиков на разных моделях машин производится по одной схеме. Также можно попросить знакомых одолжить устройство, которое является заведомо рабочим. Обратитесь к автолюбителям, на машинах которых стоят идентичные сенсоры. Если проблемы пропали, это означает, что ДХ на вашем автомобиле неисправен.

Замена датчика Холла на двигателе AAH

Как работает датчик Холла и как он устроен?

Проводя свои исследования, Холл установил: когда пластина в магнитном поле и под напряжением, в ней происходит отклонение электронов. Поток магнитных частиц движется перпендикулярно этому движению. Направление отклонения электронов напрямую зависит от полярности магнитного поля. Значит, на различных сторонах металлической пластинки плотность электронов будет разной.

Холл взял металлический прямоугольник и, расположив его в магнитном поле, подал ток на узкие грани проводника, а напряжение зафиксировал на широких гранях.

Технологии совершенствовались, и этот принцип лег в основу прибора, который сейчас принято называть по имени человека, открывшего это явление.

Схема работы датчика следующая:

• Сквозь пластины устройства проходит электричество.
• В магнитном поле образуется разница потенциалов. Затем она постепенно выравнивается с помощью постоянного магнита. Сила тока на выходе при этом может различаться.
• Когда на вход прибора поступает сигнал, формируется постоянный импульс, имеющий прямоугольную форму. Этот импульс видим только на осциллографе.

Есть аналоговые и цифровые измерители. Аналоговый трансформирует магнитную индуктивность в электричество. Сила тока находится в зависимости от величины магнитного поля.

Эту конструкцию не используют в новых машинах — она устарела. Индукция цифрового прибора достигается, только если значение магнитного поля переходится через определенный рубеж. Устройство не активируется при слишком слабом магнитном поле. В старых авто датчик применяли для подачи искры на свечи.

Устройство датчика Холла таково:

• магнитная основа;
• роторная лопатка;
• провод для прохождения магнитного потока;
• корпус из пластика;
• электронная микросхема;
• контактная система.

Всего в контроллере 3 контакта. Первый подводится к массе. Второй нужен для подключения напряжения, сила которого составляет 6 вольт. С третьего контакта происходит передача импульсов на коммутатор.

Мониторинг работы ручки газа

На ручку газа от контроллера идет 3 провода:

1. «ноль» – черный;
2. питание 5 В – красный;
3. управляющий сигнал, подающийся с ручки газа на контроллер (напряжение меняется в диапазоне 0–4,2 В, в зависимости от угла поворота ручки) – зеленый.

Для проверки работоспособности датчиков Холла в ручке акселератора необходимо измерить вольтметром напряжение на красном проводе. К нему нужно подключить «+» клемму прибора, а к черному проводу – минусовую. Если в исследуемой цепи нет напряжения 5 В, причина неполадок кроется не в ручке газа. Возможно, неисправен контроллер, или на него не поступает питание, или произошел обрыв проводки, идущей от контроллера к ручке акселератора.

Если же вольтметр показывает подачу напряжения на ручку акселератора, но при ее плавном повороте напряжение на зеленом проводе отсутствует, причина неполадок кроется в неисправности, как минимум, одного из датчиков Холла или подходящих к нему проводов. Неисправные элементы подлежат замене.

Магнитные датчики

Основное преимущество использования датчиков магнитного поля, заключается в их бесконтактной работе. Они бывают аналоговыми и дискретными. Первый тип считается классическим. В его основе лежит принцип, что чем сильнее будет магнитное поле, тем больше будет величина напряжения. В современных приборах и устройствах такой тип уже практически не используется из-за значительных размеров. Цифровой же датчик построен на режиме работы «ключ» и имеет два устойчивых положения. Если сила индукции недостаточна он не срабатывает.

Разделяются дискретные элементы Холла на два типа:

• униполярные — срабатывание которых зависит от полюса магнитного поля;
• биполярные — переключения состояния датчика происходит при изменении магнитного полюса;
• омниполярные — реагируют на действие магнитной индукции любого направления.

Конструктивно датчик представляет собой электронный прибор с тремя выводами. Он может выпускаться как в стандартном исполнении DIP, DFN или SOT, так и в герметичном: например, 1GT101DC (герметичный), A1391SEHLT-T (DNF6), SS39ET (SOT), 2SS52M (DIP).

Характеристики устройства

Выпускаемые датчики, использующие явление Холла, как и любые электронные радиокомпоненты характеризуются своими параметрами. Главным из них является тип прибора и напряжение питания. Но, кроме этого, выделяют следующие технические характеристики:

1. Величина измеряемой индукции. Измеряется она в гауссах или миллитеслах.
2. Чувствительность — определяется значением магнитного потока, на который реагирует датчик, единица измерения мВ/Гс или мВ/мТл.
3. Нулевое напряжение магнитного поля — значение разности потенциалов, соответствующее отсутствию магнитного поля.
4. Дрейф нуля — изменение напряжения, зависящее от температуры. Указывается в процентном отклонении от температуры 25 °C.
5. Дрейф чувствительности — изменение чувствительности, вызванное изменением температуры.
6. Полоса пропускания — уровень снижения чувствительности с шагом в 3 дБ.
7. Индукция включения и выключения — это значение напряжённости поля, при котором датчик устойчиво срабатывает.
8. Гистерезис — разность между индукциями включения и выключения;
9. Время срабатывания — характеризуется промежутком времени перехода из одного устойчивого состояния в другое.

Изготовление приборов

Материал, из которого выполняется элемент Холла, должен обладать большой подвижностью носителей зарядов. Для получения наибольшего значения напряжения вещество не должно иметь высокую электропроводностью. Поэтому при производстве устройств используется: селенид, теллурид ртути, антимонид индия. Тонкопленочные датчики получаются методом испарения вещества и осаждения его на подложку. В качестве её служит слюда или керамика.

Изготавливают датчики также из полупроводников — германия и кремния. Их легируют мышьяком или фосфорной сурьмой. Такие устройства обладают низкой зависимостью от изменения температуры, а величина образуемой на них ЭДС может достигать одного вольта.

Датчик Холла A3144, обзор и подключение к Arduino

Типовой процесс производства пластинчатого датчика Холла состоит из следующих операций:

• обрезка пластины нужного размера;
• шлифовка поверхности;
• формирование с помощью пайки либо сварки симметричных выводов;
• герметизация.

Одним из главных преимуществ датчиков, выполненных на этом эффекте, является электрическая изоляция (гальваническая развязка) делающие их применение удобным и безопасным.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Свойства

В простейшем рассмотрении эффект Холла выглядит следующим образом. Пусть через проводящий брусок в слабом магнитном поле с индукцией B{\displaystyle B} течёт электрический ток с плотностью j{\displaystyle j} под действием напряжённости E{\displaystyle E}. Магнитное поле будет отклонять носители заряда к одной из граней бруса от их движения вдоль или против электрического поля. При этом критерием малости будет служить условие, что при этом носители заряда не начнут двигаться по циклоиде.

Таким образом, сила Лоренца приведёт к накоплению отрицательного заряда возле одной грани бруска, и положительного — возле противоположной. Накопление заряда будет продолжаться до тех пор, пока возникшее электрическое поле зарядов E1{\displaystyle E_{1}} не скомпенсирует силу Лоренца:

eE1=evB⇒E1=vB.{\displaystyle eE_{1}=evB\Rightarrow E_{1}=vB.} где e{\displaystyle e} — электрический заряд электрона.

Скорость электронов v{\displaystyle v} можно выразить через плотность тока j{\displaystyle j}:

j=nev⇒v=jne,{\displaystyle j=nev\Rightarrow v={\frac {j}{ne}},} где n{\displaystyle n} — концентрация носителей заряда. Тогда E1=1nejB.{\displaystyle E_{1}={\frac {1}{ne}}jB.}

Коэффициент RH=1ne{\displaystyle R_{H}={\frac {1}{ne}}} пропорциональности между E1{\displaystyle E_{1}} и jB{\displaystyle jB} называется коэффициентом

(или
константой
)
Холла
. В таком приближении знак постоянной Холла зависит от знака носителей заряда, что позволяет определить знак их заряда для большого числа металлов и полупроводников.

Несмотря на то, что носителями заряда в металлах являются электроны, имеющие отрицательный заряд, для некоторых металлов — например, таких, как свинец, цинк, железо, кобальт, вольфрам в достаточно сильном магнитном поле наблюдается положительный знак константы Холла RH{\displaystyle R_{H}}, что объясняется в полуклассической и квантовой теориях твёрдого тела.

Принцип действия

Понадобится пластина и элемент питания постоянного тока. Подключаем пластину к батарее. От плюса к минусу начинает протекать электрический ток, вызванный движением заряженных частиц. Из курса физики эти частицы, или по-другому электроны летят против движения тока. Теперь поднесем два магнита к пластине разными полюсами так, чтобы линии индукции проходили через ее сечение.

Возникает так называемая сила Лоренца, которая отклоняет летящие по пластине электроны в сторону. Из-за этого возникает разность потенциалов на краях пластины. Эта разность потенциалов, иначе говоря, напряжение будут меняться в зависимости от силы тока и магнитного поля. Такой эффект носит название человека, который его обнаружил в 1879 году. Им был Эдвин Холл.

Интересно по теме: Как проверить стабилитрон.

На основе этого эффекта выпускается большое количество датчиков, позволяющих без физического разрыва провода измерять в нем как постоянный, так и переменный ток, поскольку при протекании тока в проводнике создается электромагнитное поле. Оно подобно тем магнитам, подносимым к пластине, изменяет выходное напряжение датчика Холла. Но возникает проблема того, что это поле при протекании не сильно больших токов само по себе очень мало. Для того, чтобы его увеличить, будем использовать ферритовое кольцо, которое имеет особые магнитные свойства и позволит увеличить необходимое нам электромагнитное поле до уровня для обнаружения протекания тока в проводнике.

Датчик Холла самодельный.

Сборка датчика тока на основе эффекта Холла

Попробуем сделать собственный датчик тока. Понадобится ферритовое кольцо и датчик Холла. Найти ферритовое кольцо не составляет особых проблем. Они есть в блоках питания компьютера или энергосберегающих ламп, а также продаются в радиомагазинах по цене от 10 до 100 рублей в зависимости от размера самого кольца. В нашем случае имеется кольцо диаметром 28 мм за 55 рублей.

Подойдут кольца различных диаметров вплоть до 10 мм. Чем больше кольцо, тем чувствительнее получится датчик тока. Что касается датчика Холла, то его можно заказать со всем известного сайта. Стоит он недорого. Либо можно найти в нерабочих вентиляторах, ноутбуках и прочих устройствах, где он может использоваться. Датчики Холла Аналоговые и цифровые (Дискретные).

Что такое датчик Холла.

Дискретные работают по принципу транзисторов, то есть, при превышении какого-либо уровня магнитного поля датчик срабатывает. Аналоговый вид меняет свое выходное напряжение в зависимости от величины проходящего через него магнитного поля. Нам понадобится аналоговый датчик Холла. Если вы хотите не только детектировать протекание тока по проводнику, но также знать приблизительную величину этого тока.

Будет интересно➡ Описание и принцип работы соленоидов

Виды датчиков

С развитием науки технология стала использоваться во многих устройствах. Этому способствовало и то, что всего существует несколько видов датчиков:

1. Цифровые. Предназначены для обнаружения магнитного поля. При достаточно высокой индукции, устройство срабатывает. Это определенная логическая команда, которая определяется как «один» такой сигнал означает – поле присутствует. При низкой чувствительности, слабом магнитном поле, или полном его отсутствии, срабатывает сигнал «ноль».
2. Униполярные. Особый вид, который включается и выключается одним и тем же магнитным полем. Включен прибор или же выключен, зависит от интенсивности магнитного поля.
3. Биполярные. Сложный тип датчика Холла. Его работа основана на взаимодействии с обоими полюсами. К примеру, он включается только южной стороной магнита. Если включение произошло, то этой стороной уже нельзя повлиять. Не поможет изменение плотности магнитных волн или расстояния меду магнитом и проводником. Чтобы отключить его, нужно развернуть магнит на противоположный полюс и эту сторону поднести к прибору.

Проверка датчика Холла

Есть несколько вариантов, как проверить датчик Холла, как проанализировать функциональность. Выбирают самый доступный способ или подходящий под сложившиеся условия — все методы действенные

Надо знать, как датчик Холла выглядит, проверка также подразумевает, знание, как устроена распиновка.

Имитация наличия

Процедура самая быстрая, подходит, когда питание на электрозажигании есть, но искры нет.

Порядок:

• С трамблера убирают 3-штекерную колодку.
• Включают зажигание автомобиля.
• Соединяют (замыкают кусочком проводка) контакты (клеммы) 3 и 2. Первый — это «–», второй — «+», для сигнала.
• Двигают проводками, быстро соединяя/разъединяя их с контактами. Есть искра — датчик сломан. Высоковольтный провод держат у массы.

Проверка мультиметром

Проверка датчика холла мультиметром популярная, дает возможность определить, исправна ли сама цепь питания в изделии.

Как проверить тестером датчик холла на ВАЗ:

1. Перевести тестер на анализ напряжения (вольтметр) с диапазоном от 0 до 15 В.
2. Поставить четвертую передачу, домкратом колесо чуть-чуть приподнять (достаточно для прокручивания).
3. Тестер подсоединить к сенсору, крутить колесо и следить за дисплеем.
4. Замерить параметры на выходе: исправный экземпляр имеет их в диапазоне 0,4–11 В.

Для проверки, нет ли обрыва на цепи, ставят на тестере режим «прозвонки». Один щуп к контакту на фишке, второй — к соответствующей ножке сенсора. Данным способом проверяют только жилы кабеля, а не само внутреннее устройство сенсора. Обрыва нет — зуммер (если есть такая опция) и скачок цифр близко к нулю (0,001 и тому подобное); есть обрыв — 1.

Варианты схем проверки мультиметром и вольтметром:

Замена рабочим экземпляром

Можно поставить рабочее изделие, если есть запасное, или одолжить его. Если проблема осталась, то старый экземпляр сломан, но желательно в поломке удостовериться полностью и вставить его еще раз, предварительно почистив контакты.

Сложный метод

Данная процедура как проверить датчик Холла сложнее предыдущих, но, если есть средние познания в электротехнике применить ее просто. Суть: проверить, есть ли сопротивление.

Для реализации необходимо сделать несложный узел. Собирают схему со светодиодом, резистором (1 кОм), батарейкой «крона» (9 В). Для понимания достаточно графической схемы:

Датчик Холла машины своими руками со вспомогательным приспособлением проверяют так:

• ножка диода снабжается сопротивлением (припаивают резистор), к нему — 2 провода, желательно подлиннее. Снимают крышку распределителя, отщелкивают трамблер, штекерную коробочку. Делают анализ электроцепи: щупы тестера (подойдет и вольтметр) — к 1 и 3 клемме, далее — зажигание. Исправность — на дисплее 10–12 В;
• аналогично, на те же выводы подключают сооруженную конструкцию. При правильной полярности появится свет, если нет — переставляют жилы;
• проводок на клемме 1 не беспокоим; конец с 3 кидаем на свободную 2;
• крутим распредвал (вручную, стартером): моргание света — все в порядке, если нет — надо менять измеритель Холла.

На большинстве автомобилей датчики Холла проверяются максимально похоже, как описано.

Область применения

Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.

В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере.

Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.

Размещение прибора в трамблере.

Типы датчиков Холла

Разновидности рассмотрим для удобства таблицей:

Где и зачем используются аналоговые приборы:

• в ABS (антиблокировочных тормозных приспособлениях);
• управление мотором (защита, индикация);
• приборы обнаружения питания, вибрации, черных металлов в детекторах;
• мониторинг движения (приближения/отдаления, например, при парковке);
• замеры параметров потока веществ, конструкций;
• при регулировке напряжения;
• датчики фаз, находящиеся на токоизмерительных клещах (Tong Testers), участвуют в замерах.

Цифровые:

• датчик Холла отвечает в автомобиле за мониторинг положения коленвалов для угла зажигания свечей, клапанов;
• в оптике контролирует положение объектива;
• определение размещения сидений в машине, состояния ремней и подушек безопасности;
• беспроводная связь, мобильные компьютеры (смартфоны, планшеты, ноутбуки);
• в приборах для определения давления;
• сенсоры в системе «парктроник», подобные устройства для фиксации приближения/отдаления;
• для анализа параметров потока.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Проверка датчиков Холла в мотор-колесе

Перед ремонтом мотор-колеса нужно при помощи тестера или вольтметра проверить состояние датчиков Холла. Алгоритм действий таков: подключить тестер или подать напряжение +5 В и, вращая ось мотора, понаблюдать за изменением напряжения на сигнальной ноге. Проще поддаются ремонту моторы с винтами в боковой крышке. Если же крышка имеет резьбу, открутить ее сложнее – понадобятся специальные съемники.

Если при разборке мотора окажется, что обмотки потемнели (сгорели), восстановлению он не подлежит. Если же с обмотками все в порядке, обратите внимание на провода, идущие через ось к 3 миниатюрным датчикам. Обычно они посажены на силиконовый клей в нише, совпадающей по форме с геометрий корпуса датчика.

Датчик Холла в системе зажигания

В современных бесконтактных системах зажигания вместо механического размыкателя применяют датчик Холла. Сам сенсор установлен на корпусе трамблера и имеет специальную прорезь, с одной стороны которой установлен постоянный магнит, с другой – микросхема с чувствительным элементом. На оси прерывателя закреплена металлическая коронка с прямоугольными зубцами и прорезями (в соответствии с количеством цилиндров двигателя). Сам принцип работы достаточно прост. При вращении ротора распределителя металлические зубцы коронки проходят через зазор датчика Холла.

В результате:

• Когда щель между постоянным магнитом и чипом свободна (это происходит в момент прохождения прорези вращающейся коронки через зазор датчика), на выходе сенсора напряжение отсутствует (либо оно минимально). ЭБУ «воспринимает» такой сигнал как логический ноль.
• И наоборот, когда металлическая пластина входит в зазор датчика и перекрывает магнитный поток, на выходе устройства появляется значительное напряжение, которое поступает на ЭБУ. Блок «включает» в работу высоковольтную катушку и в нужном цилиндре происходит воспламенение воздушно-топливной смеси.

Для информации! Существуют датчики (в зависимости от марки автомобиля и прошивки его «мозгов»), алгоритм работы которых выглядит с точностью «до наоборот» (по сравнению с вышеописанным).

Принцип работы датчика Холла

Нужно, чтобы выходной ток датчика был достаточен для принимающего прибора в целях уменьшения влияния помех, искажающих передаваемую информацию. Осталось отсоединить клеммы датчика Холла и открутить его.

Итак, как же работает датчик Холла? Так как при работе двигателя на датчик будет воздействовать высокая температура и пластмасса может вытечь, а это приведет к более серьёзной поломке.

Сопротивления R1, R2 задают выходной ток импульсного датчика. Таким образом, будет наблюдаться разница плотности электронов на противоположных концах пластины.

В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В. Разделить системы зажигания по принципу работы можно на три ступени системы : Контактная.

Радиодетали в схеме Параметры импульсного датчика во многом обуславливают примененные компоненты его электрической схемы. Если вернуть обогреватель в вертикальное положение, то обогреватель снова включится.

Есть и более простой способ: подвижные контакты и элементы просто намагничивают. Простая проверка датчика Холла! A simple Hall sensor check!

Датчик Холла

Датчик дождя, датчик уровня жидкости, датчик температуры – он же термометр. Вроде бы все ясно: датчик дождя показывает наличие дождя, датчик уровня жидкости показывает, как ни странно, уровень жидкости; термометр – от греч. – тепло и измерять, показывает температуру. Но вот что за странное название: датчик Холла?

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток. На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил? Разность потенциалов на гранях А и C! Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект – в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер.

Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью.

Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила эра цифровой элек троники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ. Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

Продолжаем:

• снимаем главный бронепровод с распределителя;
• подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

Проверка цифрового датчика Холла.

Далее:

• включаем зажигание;
• вынимаем колодку с распределителя;
• устанавливаем режим на мультиметре в ПТ 20 В;
• минусовой зажим прибора соединяем с массой (любой частью кузова авто);
• плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Проверка датчика Холла тестером.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть. Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы. Продолжаем (мультиметр в режиме измерения ПТ):

• берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
• колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки. Идем дальше:

• берем зажимы мультиметра (зажигание включено);
• плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

Будет интересно➡ Как сделать антенну Харченко для Т2 своими руками

В таком положении значение мультиметра должно быть в пределах 11,2 В. Далее:

• проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
• если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Внимание. ДХ считается исправным, если при проворачивании коленвала верхний предел измерений бывает не меньше 9 В, а нижний – не более 0,4 В. Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

Материал в тему: как определить мощность тока.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору. Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

• три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
• подать питание плюс/минус на самодельную сборку;
• плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
• проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В. Если ДХ снят с машины, то проверка его будет проводиться так:

• к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
• берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В. Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ. Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Различные модели датчиков Холла.

Принцип работы

Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.

Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.

Схема устройства прибора.

Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.

Схема работы устройстваВ дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.

Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.

Описание датчика Холла

С помощью данного прибора контролируется положение распредвала, что необходимо для определения правильного положения газораспределительного механизма, который учитывает положение коленвала. В основе устройства лежит эффект Холла, который был открыт в 1879 году. Только около 30% автолюбителей знают этот прибор как устройство Холла, а как датчик распредвала больше.

Принцип работы

Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.

Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.

Схема устройства прибора

Чем быстрее происходит вращение распредвала, тем чаще поступает сигнал от прибора.

При прохождении репера через щель возникает разность потенциалов и подается импульс блоку управления. ЭБУ определяет время вспрыска и воспламенения топливно-воздушной смеси (автор видео — Радиолюбитель TV).

КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]

Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.

Схема работы устройства

В дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.

Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.

Виды

Благодаря современной электронике созданы устройства Холла двух видов: аналоговые и цифровые. Существует также оптический преобразователь. Аналоговые относятся к обычным преобразователям, они изменяют индукцию поля. Значение, которое будет выдавать преобразователь, зависит от силы магнитного поля и полярности.

В цифровых приборах отсутствует магнитное поле. Принцип их работы состоит в том, что когда индукция достигает порога, выдается логическая единица. Если установленная пороговая величина не достигнута, выдается ноль. Большой недостаток цифровых преобразователей – его низкая чувствительность.

Аналоговый и цифровой преобразователи

Оптический датчик имеет более сложную схему. В оптическом преобразователе магнитное поле движется на прорези в стальном экране, из-за чего изменяется разность потенциалов в системе полупроводников.

Область применения

Широкое распространение устройств Холла началось с массового производства полупроводниковых пленок. С развитием микроэлектроники приборы приняли миниатюрные размеры, в их корпусах стоит магнит, чувствительный элемент и микросхема. Используются они в машиностроении, авиации, в конструкциях серводвигателей.

В автомобиле прибор применяется для контроля положения различных узлов и механизмов, в том числе распредвала и коленвала. Он работает в качестве замыкателя и размыкателя. На стационарно закрепленный преобразователь влияет магнит, расположенный и вращающийся в трамблере. Под влиянием магнитного поля прибор подает импульс, вызывающий искру зажигания. На фото можно видеть, как он расположен в трамблере.

Размещение прибора в трамблере

Преимущества и недостатки

К преимуществам ДХ можно отнести:

1. Многофункциональность. Контроллеры Холла, как описано выше, могут играть роль десятков видов датчиков.
2. Надежность. Не подвержены износу т.к. не имеют движущихся частей. На их работе не влияет ни влага, ни пыль (вибрация в меньшей степени).
3. Простота. Практически не требует обслуживания.

Среди недостатков ДХ выделяют:

1. Низкий радиус действия. Обычно ДХ не работает на расстоянии больше 10 см. В противном случае придется использовать очень сильный магнит.
2. Сложно обеспечить стабильность измерений. Из-за постоянно меняющегося магнитного поля точность измерений ДХ всегда будет немного колебаться.

Главный недостаток ДХ – температурная нестабильность.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.

Вот несколько самых распространенных симптомов:

1. Мотор плохо заводится или не запускается вообще.
2. На холостом ходу в работе двигателя появляются перебои и рывки.
3. Машина может дергаться при движении на повышенных оборотах.
4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

• Невозможность завести двигатель.
• Неустойчивая и нестабильная работа мотора.
• Возникновение рывков.
• Двигатель начинает глохнуть.
• Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Виды устройств

Основной задачей этого прибора считается определение напряженности магнитного потока. Практически это сенсор определения значений магнитного поля. Существуют датчики двух видов:

• цифровые;
• аналоговые.

Униполярные приборы включаются при появлении любой полярности и отключаются по мере ее уменьшения. Цифровые сенсоры измеряют индукцию и появление соответствующего напряжения, то есть наличие или отсутствие магнитного поля.

Прибор показывает единицу, когда индукция поля достигает пороговое значение. До этого момента сенсор будет показывать ноль. Такой датчик не сможет определить наличие магнитного поля со слабой индукцией. Кроме того, на точность показаний будет влиять дистанция до измеряемого объекта.

Виды

Есть два типа датчиков Холла:

• Цифровые датчики.Работают на определение магнитного поля. Если индукция доходит до определенного предела, то датчик дает сигнал на присутствие магнитного поля. Если предел не достигнут, то сигнал равен нулю. Слабая индукция и малая чувствительность датчика не дает сигнал наличия поля. Недостатком такого типа датчика является то, что у него есть зона нечувствительности порогов. Цифровые датчики Холла делятся на униполярные и биполярные:
• Униполярные датчики Холла работают, если есть поле какой-либо полярности, выключаются при уменьшении индукции. — Биполярные датчики Холла срабатывают на изменение полярности поля. При одной полярности датчик включается, а при другой – выключается.
• Аналоговыйвид датчиков Холла изменяет индукцию поля в разность потенциалов. Значение датчика зависит от полярности и его силы. Нужно учитывать, на каком расстоянии находится датчик.

Применение

Датчики Холла входят в состав многих приборов. Чаще они применяются в измерении напряженности поля магнитной индукции, в электродвигателях, в ионных двигателях ракет. Широкое распространение датчики Холла нашли в устройстве системы зажигания современных автомобилей.

Также они используются в бесконтактных выключателях, герконах, при измерении силы тока, уровня жидкости и других местах. Главное их преимущество – это воздействие без физического контакта.

Цифровой датчик Холла.

Как проверить на автомобиле исправность датчика Холла

В быту с такой проблемой сталкиваются чаще всего автомобилисты. Наиболее простым способом является обыкновенная замена на исправный датчик. Если после замены система зажигания заработала, значит необходимо менять датчик. Если нечем заменить проверяемый датчик, то собирают простое устройство, которое может имитировать работу датчика Холла. Берется кусок провода, и тройной разъем от распределителя зажигания. Эти предметы работают аналогично датчику.

Для контроля пользуются обычным мультиметром. Если датчик вышел из строя, то тестер покажет 0,4 вольта или меньше. Также проверяется работа датчика путем проверки искры при подключении зажигания. Перед этим соединяют концы провода к выходам коммутатора. Если неисправность возникла не на автомобиле, а на другом оборудовании, то необходим тестер. Методика проверки будет зависеть от прибора, в котором установлен датчик.

Датчики Холла в смартфонах

Мобильные гаджеты имеют в составе много функциональных блоков. Среди них есть вспомогательные датчики, одним из которых является датчик Холла. В современных устройствах связи такие датчики являются измерительными элементами, с помощью которых определяют мощность магнитного поля, его изменения. Они называются в честь ученого Холла.

Для чего установлен датчик Холла в смартфоне

Этот сенсорный элемент имеет много возможностей. Одной из них является измерение магнитной индукции приборов, а также бесконтактное управление. В дорогих моделях смартфонов имеется магнитометр, работа которого основана на датчике Холла.

Будет интересно➡ Что такое катушка индуктивности и почему ее иногда называют дроссель

На многих мобильниках этот датчик не полностью реализован. В основном этот сенсор применяют для таких задач:

• Цифровой компас. Применяется для программ навигации и повышения скорости позиционирования.
• Оптимизация взаимодействия устройства с разными аксессуарами, магнитными чехлами.
• Применение датчика в раскладных моделях телефонов, для включения и отключения экрана при движении крышки.

Пример работы магнитного датчика Холла в чехле и смартфона заключается в том, что при открывании и закрытии чехла автоматически происходит блокировка экрана. Датчик реагирует на движение магнита, на усиление магнитного поля.

Датчик Холла в смартфоне.

Особенности применения датчика Холла в автомобиле

В машине датчик Холла работает по принципу обычного ключа – замыкателя и размыкателя. Магнит при этом вращается в трамблере и влияет на закрепленный стационарным способом сам датчик. Когда последний начинает «чувствовать» магнитное поле, он начинает подавать импульсы, которые, в свою очередь, вызывают искру для зажигания. Для автомобиля датчик Холла является одним из ключевых элементов системы его зажигания и присутствует в любой модели независимо от комплектации и стоимости.

Иногда этот прибор может применяться в цифровых автомобильных спидометрах или тахометрах, а также применяться для проверки скорости движения передаточных данный и с целью контроля работы антиблокировочной системы машины.

Кроме того, данный агрегат отличается высокой надежностью. Он способен работать далеко не один год, а ломается, как правило, из-за сильного физического воздействия или вследствие сильных загрязнений. Очень часто датчик устанавливается так, чтобы его можно было с легкостью в любой момент снять и сменить. Исключение составляют только те приборы, которые используются для контроля наиболее сложных автомобильных систем.

Применение датчика Холла в автомобиле

Открытие эффекта Холла

Будущий физик Эдвин Герберт Холл родился в американском городе Горем в 1855 году. Получив начальное образование, он в 1875 году поступил в университет, где и ставил свои первые эксперименты. Так, изучая труды Максвелла об электричестве и магнетизме, Холл заинтересовался двумя фактами.

Первый заключался в том, что силы, возникающие в проводнике, расположенном поперечно линиям магнитной индукции, прикладываются непосредственно к веществу. Второй же сообщал, что значение этих сил зависит от скорости движения зарядов. В 1879 году вышла статья учёного Эдмунда Холла, доказывающая факт, что магнитное поле действует с одинаковым усилием как на подвешенный, так и зафиксированный объект.

Анализируя, какая сила может управлять движением заряженных частиц, он пришёл к выводу, что это может быть только напряжение. Для первого опыта физик использовал согнутую в спираль проволоку зажатую между диэлектриков. Эту конструкцию он поместил между двумя магнитами и запитал её от химического элемента тока. В качестве регистратора использовался мост Витстона с гальванометром Кельвина. В совокупности было проведено около тринадцати экспериментов и более четырёхсот измерений с разными условиями. Результатами экспериментов стало утверждение, что магнитный поток может изменять сопротивление материала.

По совету профессора Роуланда было выработано направление нового эксперимента, заключающее в следующем:

1. К проводящей пластине подводился электрический ток.
2. Гальванометр подключался к краям проводника.
3. Включался электромагнит так, чтобы линии напряжённости поля лежали перпендикулярно плоскости пластины.

Предполагалось обнаружить условия для изменения протекания тока. Но опыт не получался, пока в качестве пластины не попробовали использовать тонкий лист из золота. Поставленный новый опыт оказался удачным. Гальванометр чётко зафиксировал появившееся напряжение.

Эффект Холла (Hall effect)

Но как только на пластину воздействует магнитное поле, линии индукции которой перпендикулярны направлению тока, заряд перераспределяется к краям, и возникает разность потенциалов. В этом и заключается эффект Холла, на базе которого были после построены одноимённые датчики.

Как работает датчик Холла

Во время своих исследований в 1879 году физик Холл выявил такой эффект, что если в магнитном поле находится пластина, на которую подается напряжение (ток протекает через пластину), тогда электроны в указанной пластине начинают отклоняться. Такое отклонение происходит перпендикулярно по отношению к тому направлению, которое имеет магнитный поток.

Также направление этого отклонения происходит в зависимости от той полярности, которую имеет магнитное поле. Получается, электроны будут иметь разную плотность на разных сторонах пластины, создавая разные потенциалы. Обнаруженное явление получило название эффект Холла.

Другими словами, Холл поместил прямоугольную полупроводниковую пластину в магнитное поле и на узкие грани такого полупроводника подал ток. В результате на широких гранях появилось напряжение. Дальнейшее развитие технологий позволило создать на основе обнаруженного эффекта компактное устройство-датчик. Главным преимуществом датчиков подобного рода выступает то, что частота срабатывания устройства не смещает момент измерения. Выходной сигнал от такого устройства всегда устойчивый, без всплесков.

Простейший датчик состоит из:

• постоянного магнита;
• лопасти ротора;
• магнитопроводов;
• пластикового корпуса;
• электронной микросхемы;
• контактов;

Работа устройства построена на следующей схеме: через зазор осуществляется проход металлической лопасти ротора, что позволяет шунтировать магнитный поток. Результатом становится нулевой показатель индукции на микросхеме. Выходной сигнал по отношению к массе практически равняется показателю напряжения питания.

Как используется датчик Холла.

Датчик Холла в системе зажигания является аналоговым преобразователем, который непосредственно коммутирует питание. Среди недостатков стоит выделить чувствительность устройства к электромагнитным помехам, которые могут возникнуть в цепи. Также наличие электронной схемы в устройстве датчика несколько снижает его надежность. Рекомендуем также прочитать статью об устройстве топливного электробензонасоса, а также о механическом решении. Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данных устройств.

Датчик положения распределительного вала.

Датчик положения распределительного вала предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя. Информация, поступающая от датчика положения распределительного вала, используется системой управления двигателем для управления впрыском и зажиганием. Функционально датчик связан с датчиком частоты вращения коленчатого вала двигателя.

На двигатели устанавливается датчик положения распределительного вала, работа которого построена на эффекте Холла, поэтому другое название датчика – датчик Холла.

Принцип действия датчика Холла основан на изменении направления движения носителей заряда (изменении напряжения) в полупроводнике при изменении пересекающего его магнитного поля. Магнитное поле создается постоянным магнитом, расположенным в датчике. Изменение магнитного поля происходит при замыкании магнитного зазора репером (металлическим зубом). Репер располагается на зубчатом колесе распределительного вала или на специальном задающем диске, закрепленном на валу.

Материал в тему: как определить мощность тока.

При прохождении репера мимо датчика в нем возникает импульс напряжения, передаваемый в электронный блок управления. В зависимости от частоты вращения распределительного вала сигнал от датчика Холла поступает в разные промежутки времени. На основании этих сигналов блок управления двигателем распознает положение поршня первого цилиндра в верхней мертвой точке такта сжатия, обеспечивает впрыск бензина и зажигание топливно-воздушной смеси.

На двигателях, оборудованных системой изменения фаз газораспределения, датчик положения распределительного вала используется для управления данной системой. Датчики устанавливаются на распределительных валах впускных и выпускных клапанов. Несколько иначе датчик Холла работает в системе управления дизельным двигателем. Здесь сигналы датчика используются для установления положения поршня каждого цилиндра двигателя в верхней мертвой точке такта сжатия. За счет этого достигается точное определение положения распределительного вала относительно коленчатого вала, соответственно быстрый пуск дизеля и устойчивая его работа на всех режимах.

Автомобильный датчик Холла.

Для реализации данных функций внесены конструктивные изменения в задающий диск, на котором установлены реперы для каждого цилиндра двигателя. Это могут быть сегменты разной угловой ширины или набор зубьев, расположенных на разном расстоянии друг от друга. Так, в четырехцилиндровом дизеле на задающем диске устанавливается 7 зубьев: четыре основных – по одному на каждый цилиндр под углом 90° и три дополнительных – для распознавания конкретного цилиндра.

Будет интересно➡ Диодный мост – что это такое?

Дополнительные зубья расположены на разных расстояниях от основных зубьев, чем достигается установление положения поршня в ВМТ такта сжатия для конкретного цилиндра. При возникновении неисправности датчика Холла (отсутствии сигнала) система управления двигателем в своей работе использует информацию от датчика частоты вращения коленчатого вала.

Двигатель продолжает работать и даже может повторно запускаться после остановки.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Замена датчиков Холла

Суть ремонта сводится к замене неисправных датчиков и восстановлению провода (при необходимости). Неисправные датчики нужно заменить – извлечь из паза в статоре, удалить остатки электронного устройства и следы клея, зачистить место монтажа и установить новые элементы. Контакты нужно припаять и изолировать. Для фиксации новых датчиков можно воспользоваться эпоксидной смолой или подходящим клеем. После ремонтных работ остается проверить исправность МК.

На видео наглядно демонстрируется, как работает мотор-колесо с неисправным датчиком Холла, поясняется, как выявить нерабочий датчик и правильно заменить его.

В предыдущей статье блога VoltBikes освещены принципы сборки электроквадроцикла своими руками.

Описание схемы сигнализации на датчике Холла

Ниже приводится принципиальная схема охранной сигнализации построенной с применением отечественного датчика Холла ДХК-0.5А.

Поскольку напряжение на выходе самого датчика не велико, то его следует повысить при помощи операционного усилителя с большим коэффициентом усиления. В качестве усилителя применен один из двух операционных усилителей LM358 (DA2.1), второй (DA2.2) использован в качестве компаратора.

Опорное напряжение, сформированное элементами VD2, R7, подается на вывод 5 DA2.2 усилителя LM358. Подстроечным резистором осуществляется регулировка чувствительности датчика охранной сигнализации. В момент приближения магнита к датчику Холла на выходе 7 ОУ DA2.2 появляется логический уровень равный 9 В, если же отвести магнит от датчика, то на том же выходе напряжение будет равно нулю.

Для формирования задержки срабатывания сигнализации в момент ее включения построен таймер на логических элементах DD1,1 и DD1,2 (И-НЕ)

. Параметры таймера устанавливаются путем подбора элементов C3, R2, R3, R5 и при указанных на схеме значениях время работы таймера составляет примерно 2 минуты. За это время конденсатор C3 заряжается через сопротивление R5 до уровня лог.1, в результате чего на выходе DD1.1 образуется лог.0 которая инвертируется в лог.1 элементом DD1.2.

При отсутствии магнита вблизи датчика холла, на выводе 9 элемента DD1.3 и следовательно на выходе 11 DD1.4 уровень логического нуля, система находится в режиме охраны.

При срабатывании охранной сигнализации (приближении магнита к датчику Холла) на выводе 7 DA2. 2 образуется высокий логический уровень, который приводит к появлению лог.1 на выходе 11 DD1.4. Диод VD4 не позволяет отключить срабатывание охранной сигнализации при удалении магнита от датчика Холла. Сигнал тревоги включается не сразу, а через определенный промежуток времени, который необходим для отключения сигнализации хозяином.

Данный временной интервал задержки задается элементами C4, R9 (при тех номиналах, которые указаны на схеме задержка составляет около 20 сек). Когда время задержки включения сигнала тревоги проходит, на затвор полевого транзистора поступает лог.1 , в результате чего через реле включается сирена, в качестве которой может выступать сирена от автомобильной сигнализации.

Поскольку ток потребления в режиме охраны небольшой, то питание охранной сигнализации осуществляется от любого аккумулятора с напряжением 12 вольт. Альтернативой датчика Холла ДХК-0.5А в данной схеме, может служить датчик KMZ10В фирмы Philips (возможно, потребуется настройка компаратора).

Как проверить датчик Холла

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

• крышка распределителя снимается;
• штекерная коробка с трамблера отсоединяется;
• тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт. После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

• провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
• проворачиваем (вручную либо стартером) распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Как проверить датчик Холла

Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:

• двигатель не запускается;
• на холостом ходу обороты плавают;
• во время движения при повышении оборотов автомобиль дёргается;
• глохнет мотор без причины.

Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.

Материал в тему: что такое электрическая цепь.

Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В. Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.

Будет интересно➡ Способы проверки транзисторов на работоспособность

Еще одним видом есть в проверочке существования сопротивляемости на датчике. Для того нужно соорудить нехитрый приборчик, который состоит из резистора сопротивляемости 1 Ком, светового диода, и гибкой проводки. К ноге светового диода припаять сопротивление, и к нему два проводочка такой удлиненности, удобной для деятельности (не коротенькие). Затем снять крышечку распределителя, отсоединяем трамблер и коробочку штекера. После проверяем исправна ли цепь электрики. Потому мильтиметр электроники подключаем в одному и третьему клеммам, затем включаем зажигание автомашины.

При хороших условиях, измерение на экранчике приборчика должно быть в рамках 10-12 В. После также подсоединить на эти же клеммы сделанный механизм. Если вы все правильно сделали – диод световой загорится. Иначе нужно сменить местечками проводку. Дальше нужно сделать это: проводок, который подсоединен к первой клемме, не трогать кончик с третьей клеммы перекинуть на свободную вторую провернуть распредвал (руками либо стартером) Если при повороте вала диод заморгал, это говорит о том, что датчик не следует менять.

Замена датчика Холла.

Искать на сайте

Это и есть генератор Холла.

Все очень просто. Следующим этапом нам потребуется аккуратно отпаять ножки элемента от тестовой схемы и подключить его к стандартным контактам разъема.

Включаешь зажигание.

В схему датчика входит источник питания, преобразующий однополярное напряжение питания в двухполярное питание схемы. Вытяните штифт пассатижами. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Импульсы же возникают благодаря тому, что прорези идут не через одинаковое расстояние, а через разное, то есть они чередуются. Замена датчика: инструкция для автомобилистов Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Резисторы R1, R2 задают выходной ток нашего импульсного датчика.

Отсоедините крышку трамблера. Третий провод используется для передачи сигнала, полярность которого изменяется относительно общего провода питания. Подключите вольтметр к выходу датчика. Потребует применения такого датчика контроль оборотов выходных валов редукторов, контроль направления вращения двух и более синхронизируемых механизмов, учет расхода жидкости.

Датчики магнитного поля. Датчики Холла в схемах на МК

Еще раз проверяем работу тестером и на этом работа по ремонту датчика Холла можно считать завершенным. Если же невозможно установить исправный датчик, можно воспользоваться несложным устройством, которое будет дублировать его работу. Но наибольшее применение генератор Холла получил в автомобильной промышленности — для измерения положения распределительного и коленчатого валов, в качестве бесконтактного электронного зажигания и в других целях. Первые приборы получались довольно громоздкими и не очень эргономичными.

Применение неодимовых магнитов самых сильных постоянных магнитов позволяет уместить на диске достаточное количество малогабаритных магнитов. Обычно замена датчика Холла состоит из нескольких этапов: Прежде всего, трамблер снимается с машины. Также не стоит исключать из вида и другие неисправности системы зажигания , встречающиеся в автомобилях. Новый датчик Холла устанавливается в обратной последовательности. Наиболее легким способом считается замена прибора на исправный. установка зажигания с датчиком холла на мотоцикле .БАШКИРИЯ СТЕРЛИТАМАК

Признаки неисправности датчика

Холла Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя. Вот несколько самых распространенных симптомов:

• Мотор плохо заводится или не запускается вообще.
• На холостом ходу в работе двигателя появляются перебои и рывки.
• Машина может дергаться при движении на повышенных оборотах.
• Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла. Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Признаки неисправности датчика.

Датчик Холла — назначение, принцип действия

На примере датчика Холла, применяемого в бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099.

Назначение датчика Холла

Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания (БСЖ) автомобиля.

Принцип действия датчика Холла

Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями.

На практике это выглядит так: датчик Холла автомобилей ВАЗ 2108, 2109, 21099 установлен на опорной пластине трамблера и состоит из двух частей – магнита и элемента Холла с усилителем. На датчик Холла подается напряжение с коммутатора (вывод 5) через токовый красный провод. «Масса» так же с коммутатора – бело-черный провод с вывода 3. Магнит создает магнитное поле, элемент Холла принимает его, создает напряжение, которое усиливает усилитель и через зеленый импульсный провод напряжение подается на коммутатор (вывод 6).

Для изменения магнитного поля применяется экран с четырьмя прорезями, который вращается вместе с валом распределителя зажигания (трамблера) проходя между магнитом и принимающей частью датчика Холла. При прохождении в пазу датчика прорези экрана магнитное поле имеет определенную величину и соответственно датчик выдает на коммутатор электрический ток определенного напряжения (9-12 В). При прохождении в пазу датчика зубца экрана магнитное поле экранируется и не поступает на приемник датчика, при этом напряжение, поступающее на коммутатор, падает (0-0,5 В).

Устройство датчика Холла. на примере трамблера системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Соответственно коммутатор прерывает электрический ток, подающийся на катушку зажигания, магнитное поле в ней резко сжимается и, пересекая витки обмотки, производит ЭДС 22-25 кВ (ток высокого напряжения). Ток через бронепровода попадает на распределитель трамблера и далее на свечи зажигания, производя разряд, поджигающий топливную смесь. Прохождение каждого из четырех зубцов экрана в прорези датчика соответствует такту сжатия в одном из четырех цилиндров двигателя.

Примечания и дополнения

— На эффекте Холла основан принцип действия еще нескольких автомобильных датчиков, например, датчика скорости инжекторных ВАЗ 21083, 21093, 21099.

— Подробно о неисправностях датчика Холла — «Признаки неисправности датчика Холла».

— Самостоятельно снимаем Датчик Холла — «Как своими силами снять и заменить датчик Холла?».

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Еще статьи по датчикам автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла

— Датчик указателя температуры охлаждающей жидкости автомобилей ВАЗ 21083, 21093, 21099

— Принцип действия бесконтактной системы зажигания

— Схема «устройство датчика кислорода ЭСУД ВАЗ 21083, инжектор»

— Датчик давления масла ВАЗ 2108, 2109, 21099

— Датчик уровня тормозной жидкости ВАЗ 2108, 2109, 21099

— Датчик уровня топлива ВАЗ 2108, 2109, 21099
