Как правильно снимается вилка с велосипеда, порядок обратной установки

К сожалению, дорожное покрытие основных транспортных путей в нашей стране нельзя назвать идеальным. Поэтому при длительной езде подвеска мотоцикла постепенно выходит из строя, что приводит к снижению комфортабельности. Если же говорить о вилке, то её поломка становится причиной роста уровня опасности — мотоцикл вполне может стать неуправляемым, что приведёт к очень серьёзному ДТП. Поэтому при появлении первых признаков неисправности передней подвески стоит заняться ремонтом, чтобы впоследствии не столкнуться с очень серьёзными последствиями её выхода из строя. Замена сальников в вилке мотоцикла и выполнение другого ремонта требует некоторых навыков и умений, но в целом эти процедуры доступны даже для новичка.

Разборка

Не спешите вывешивать мотоцикл при его разборке, поскольку иначе вам не удастся снять с него переднее колесо. Попросив помощника подержать ваше транспортное средство, ослабьте болты передней оси, которые обычно располагаются непосредственно на цапфах амортизаторов. После этого вывешивайте мотоцикл, а также снимайте с вилки его переднее колесо и крыло. Отверните гайки крепления перьев и демонтируйте с вилки пружины — будьте осторожны, чтобы не повредить места их крепления во время демонтажа. Кроме того, вам потребуется открутить гайки крепления нижнего мостика, после чего можно будет приступить к снятию перьев.

Этот процесс может быть относительно непростым — вначале стоит снять верхний пыльник пера, поддев его специальным съёмником или обычной шлицевой отвёрткой. Стопорное кольцо демонтируется при помощи пассатижей, однако нужно быть очень аккуратным, чтобы не согнуть и не надломить его. После ослабляется болт, удерживающий вилку в траверсе, в результате чего его можно будет извлечь руками. Чтобы полностью разобрать вилку, ослабьте болт крепления штока амортизатора, а затем повторите операцию со снятием пыльника и стопорного кольца пера внизу.

Переборка вилки достаточно часто сопряжена с проблемами — если перья не хотят извлекаться из мест своего крепления, немного заверните гайку в обратную сторону, а также ударьте по ней деревянной киянкой. После этого процесс значительно облегчится, и вы сможете извлечь перья, не прикладывая к этому практически никаких усилий. Отпустите контргайку и стяжной болт верхнего мостика, после чего у вас получится снять фару, прокладку и прочие компоненты, которые мешают дальнейшей разборке вилки.

Приготовьте две ёмкости по 0,5–0,75 литра и приступайте к снятию сальника. Расположенную на его корпусе гайку нужно будет отвернуть накидным ключом соответствующего размера, после чего сальники можно будет извлечь руками. Подставьте под трубы вилки приготовленные ёмкости, поскольку в этот момент может образоваться течь масла. Отверните оси штока, после чего жидкость наверняка вытечет из вилки мотоцикла. Когда масло полностью перетечёт в приготовленные вами ёмкости, останется только снять несущую и скользящую трубу.

После этого можно приступать к ремонту вилки мотоцикла, поскольку она будет полностью разобрана. Когда вы закончите замену изношенных деталей, вам нужно будет выполнить сборку в обратном порядке. Обратите внимание на тот факт, что затягивать болты можно только после окончательного закрепления гаек, которые используются для крепления пера вилки. В таком случае вам удастся выставить правильное положение этого узла, обеспечив максимальную стабильность мотоцикла и удобство управления.

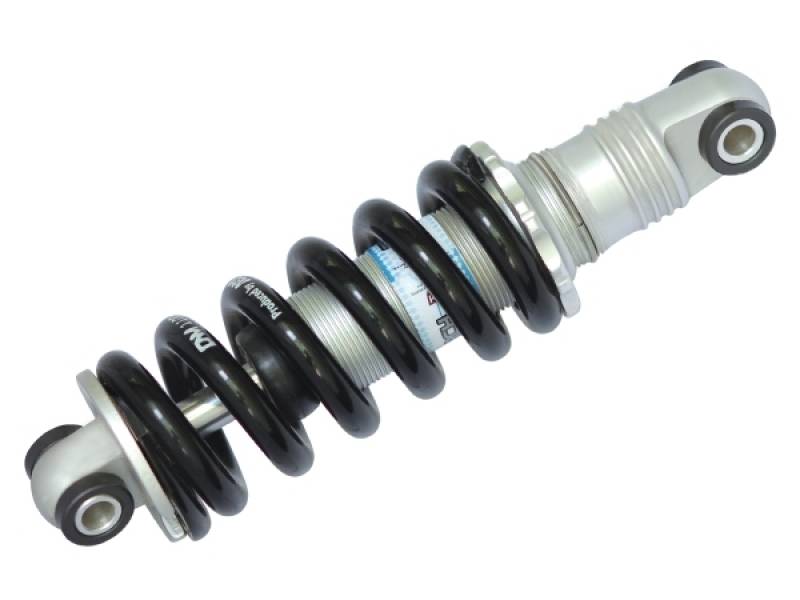

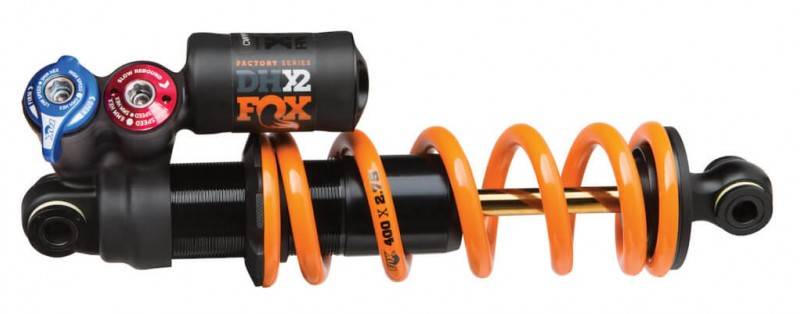

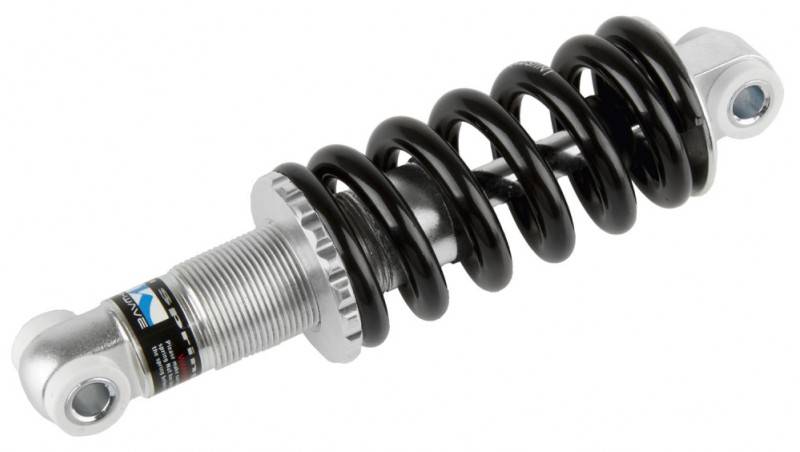

Зачем нужны задние амортизаторы велосипеда

Велосипедисты делятся на два типа: на хардтейлах и те, кто любит комфорт и безопасность. Любители спокойной езды обязательно устанавливают велосипедный амортизатор задний. Именно он считается сердцем всей подвески велосипеда, его правильный выбор и установка значительно улучшит комфорт и скорость передвижения по пересеченной местности.

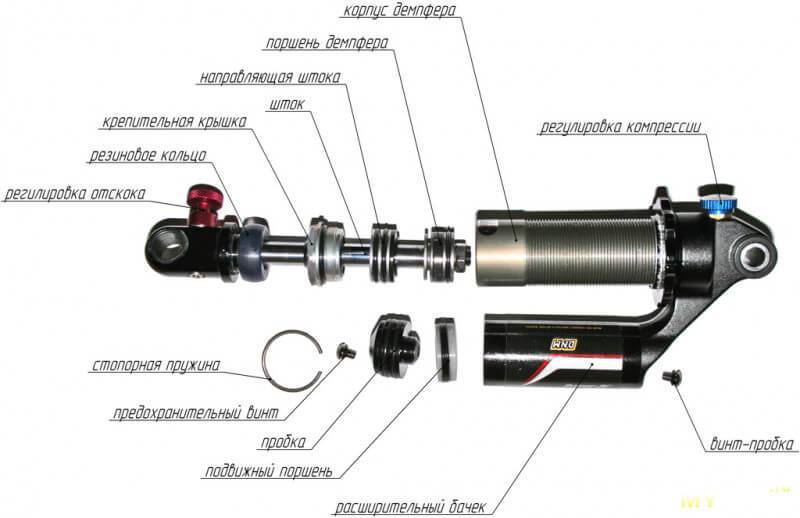

Внутреннее устройство

Разобрав передний и задний амортизаторы, легко определиться с внутренним устройством деталей, включающим рессоры и демпфер. Благодаря пружинам во время катания на велосипеде ударные нагрузки сводятся на нет, даже если местность отличается неровностями, а скорость движения зашкаливает. Демпферы, в свою очередь, гасят колебания, обеспечивают устойчивость и стабилизируют транспортное средство на дорожной трассе.

Демпферы всегда присутствуют в горных и скоростных байках, рассчитанных для велоспорта. Такие приспособления необходимы, если путешествия включают прохождение маршрута с кочками и ямами. По этой причине вы не увидите амортизаторы на дорожных и шоссейных моделях велосипедов. Но если велосипедист желает модернизировать двухколёсный байк, он может монтировать переднюю и заднюю вилки своими руками.

Виды амортизаторов

Чаще амортизационную вилку можно встретить только в передней части велосипеда, таким образом производители заботятся о снижении силы ударов, приходящихся на переднее колесо. Деталь, размещённая сзади, устраняет силовое влияние ведущего колеса, которое не смогла скрыть передняя вилка.

Амортизаторы бывают самые разные:

Пружинные, отличающиеся особенной жёсткостью — не предусматривают демпферов.

С пружиной и эластомером — состоят из металлической рессоры и демпфера из резины в центре вилки. Вилку устанавливают в велосипедах для пересечения местности со средними и мелкими неровностями. К значительным минусам можно отнести низкую стойкость штыря к холодным температурам.

Воздушные — в вилку закачан воздух, как раз он и гасит колебания. Однако со временем воздух проникает через малейшие отверстия, как долго прослужит такой амортизатор, зависит от уплотнительных характеристик манжет.

Масляные — вместо демпфера передняя и задняя вилки включают картридж с маслом.

Ремонт

Если вам удалось полностью разобрать вилку мотоцикла, нужно будет помыть все детали в бензине, удалив с них остатки масла и грязи. Однако не следует использовать абразивные инструменты вроде напильника, наждачки и даже металлической губки — при этом вы рискуете повредить специальное покрытие, которое защищает компоненты вилки от ускоренного износа. После промывки тщательно вытрите разложенные на столе детали бумажными салфетками либо специальными тряпочками, не оставляющими ворса на металле. При разборке пера может возникнуть проблема, которая связана с приклеиванием сальника к окружающим поверхностям — его нужно будет смочить бензином, а через 15 минут извлечь ножом либо отвёрткой с тонким прямым шлицом. Старайтесь не повредить вилку, чтобы не столкнуться с расходами на приобретение новых компонентов.

Каждое перо нужно будет перевернуть, чтобы извлечь из него мелкие детали — их также перемывают, после чего можно приступать к сборке узла. Чтобы передняя вилка мотоцикла могла работать в соответствии с параметрами, установленными производителем, старайтесь аккуратно устанавливать все компоненты, проверяя, чтобы они плотно прилегали друг к другу. Когда перо будет собрано, вам придётся закрыть его, устанавливая детали в следующем порядке:

• Шайба;
• Сальник;
• Стопорное кольцо;
• Пыльник.

Осталось только закрутить болт, расположенный в нижней части пера, и установить на вилку пружину.

Если вам пришлось поменять сальники на вилке мотоцикла, нужно будет обязательно выполнить замену масла, чтобы обеспечить работоспособность узла. Большинство опытных мотоциклистов рекомендует заливать жидкость, рекомендованную производителем — она обеспечит идеальную комфортабельность и максимальную безопасность вождения двухколёсного транспортного средства. Однако при желании вы можете залить в вилку мотоцикла масло с большей либо меньшей вязкостью — при этом удастся повысить и снизить жёсткость передней подвески соответственно. Масла для вилки одного производителя можно смешивать, получая комбинацию с уникальными характеристиками. Например, из масел 10W и 5W удастся получить жидкость для вилки мотоцикла с уровнем вязкости 7,5W.

В собранное перо заливаем масло — для этого лучше ознакомиться с инструкцией по эксплуатации мотоцикла. Теперь нужно прокачать амортизатор вилки. В процессе прокачки он будет издавать бульканье, шипение и другие странные звуки. Не пугайтесь. Поскольку это свидетельствует о выходе воздуха из замкнутой системы и о достижении вами своей цели. После выхода воздуха из амортизатора останется только установить заглушку, стопорное кольцо и верхний пыльник, а потом продолжить окончательную сборку вилки мотоцикла.

Что такое подседельная амортизация велосипеда?

Для многих собственников велосипедов становится настоящим открытием утверждение специалистов о том, что хорошую амортизацию обеспечивает в том числе штырь, находящийся под седлом.

Те, кто хочет повысить комфорт от велосипедной прогулки, обустраивают демпфирующий штырь самостоятельно. Но на дорогостоящих моделях двухколёсного транспортного средства он встроен по умолчанию. Устройство хитрого приспособления включает трубу, где есть упругая пружина, и демпфер, изготовленный из резины. Когда байк наскакивает на дорожные неровности, элемент движется внутри трубы по вертикали и успешно гасит колебания.

Телескопический амортизированный агрегат имеет ряд значительных недостатков:

• удары смягчаются только по оси штыря, другие остаются прежними;
• проседают пружины и седло.

Поэтому конструкторы разработали аналог, который называется параллелограммным. Изделие состоит из таких деталей:

• труба, размещённая под седлом;
• рычаги, фиксированные шарнирами;
• демпфер из резины, расположенный по центру между рычагами.

Благодаря необычному устройству смещение седла происходит по плавной дуге, при этом видоизменяется и принимает нужное положение эластомерный компонент. Движение параллелограммных штырей значительно ниже, чем у телескопических моделей, вместе с этим специалисты отмечают их долговечными и стойкими к небольшим кочкам и неровностям, ямам.

Капитальный ремонт

В некоторых случаях передняя вилка мотоцикла повреждается настолько, что её приходится менять полностью. Разбирать узел при этом нерационально, поскольку никакой пользы эта процедура вам не принесёт. Поэтому можете начать разборку, смело отвернув гайки крепления перьев и удалив их.

Теперь нужно снять стяжной болт верхнего мостика и открутить руль, полностью демонтировав его. Снимайте гайку рулевой колонки и защитный колпачок, под которым находится подшипник. Теперь вам предстоит достать его шарики и проверить, отсоединяется ли вилка от рамы мотоцикла. При возникновении проблема вам может понадобиться немного отрихтовать крепления молотком, чтобы придать им нужную форму.

При отсоединении вилки старайтесь отводить её вперёд медленно, слегка наклоняя, чтобы не потерять шарики нижнего подшипника. При установке новой вилки обильно смазывайте посадочные места обоих подшипников Литолом, чтобы облегчить поворот руля мотоцикла. Сборку производите в обратном порядке, стараясь тщательно затягивать все болты и гайки. Если в новую вилку потребуется залить масло, сделать это можно будет, просто открутив гайку крепления пера.

Техобслуживание, его содержание и периодичность

Профилактический осмотр помогает предотвратить возникновение серьезных неполадок, однако его недостаточно для хорошей работы велосипеда. Требуется еще и постоянный уход, который заключается в:

• чистке и смазке ног в сальниках (через каждые 100–150 км);
• разборке и полной смазке сальников (после прохождения 500–1000 км);
• смене масла в масляных вилках (не реже раза в год).

Смазывать велосипедную вилку рекомендуется хотя бы единожды за сезон, но при интенсивной эксплуатации средства передвижения это необходимо делать чаще.

Рассмотрим, как нужно смазывать:

1. Залить масло под пыльник – использовать для этой процедуры шприц.
2. Разработать вилку для ровного рассредоточения масла.
3. Вытереть излишки смазки.

Кроме смазки, уход предусматривает и поддержание чистоты. Для предотвращения проникания в масло пыли после очередной поездки ноги вилки в районе пыльников следует тщательно протирать мягкой тканью.

Стоит ли заниматься ремонтом самостоятельно?

Помните, что ремонт вилки мотоцикла требует некоторых технических навыков, а также аккуратности и внимательности. Кроме того, вам нужно не запутаться во множестве мелких деталей, каждая из которых должна быть установлена на своё место для получения идеальных характеристик работы передней подвески. Поэтому, если вы не уверены, что сможете выполнить все процедуры самостоятельно, соблюдая все рекомендации, лучше обратитесь к специалисту. Ремонт вилки в специализированной СТО будет стоить до 4 тысяч рублей для отечественного мотоцикла, и до 10 тысяч — для импортного. Если речь идёт о замене масла и выполнении регулировки, то можно будет обойтись 1–2 тысячами рублей.

Основные детали

Условно переднюю вилку можно разделить на четыре составляющих блока:

• амортизатор – часть, принимающая на себя основную нагрузку по амортизации неровностей и хода велосипеда, в части моделей это пружина, в другой – герметичная камера;
• демпфер – амортизация мелких неровностей, которые должны быть отработаны быстро;
• корпус – то, что несёт основную нагрузку: рулевая труба, внутренние трубы (шатуны), корона,соединяющая рулевую и внутренние трубы, ноги (нижний амортизационный блок, в который входят шатуны), горилла (перемычка, соединяющая ноги);
• фурнитура – переключатели и настройки на короне, ногах, набор креплений для оси колеса и тормозов, пыльники и манжеты для защиты механизмов.

Названия частей передней вилки велосипеда

Данная структура немного изменяется в нестандартных компоновках вилки. Например, перевёрнутые передние вилки имеют шатуны, направленные вниз, и такая структура позволяет амортизировать больше мелких неровностей, но увеличивает вес и время на обслуживание — такой механизм быстрее загрязняется.

Чем и как можно смазывать амортизационную вилку велосипеда

Для смазки всех узлов передней вилки велосипеда, включая как амортизатор, так и подшипники рулевой трубы, я использую смазку Литол-24. Есть мнения, что она негативно влияет на алюминиевые детали при попадании влаги. Но используя ее на протяжении пяти сезонов, никаких негативных последствий замечено не было. К преимуществам данной смазки можно отнести хорошую устойчивость к температурам. Она не густеет как на сильном морозе до -50 С, так и при сильной жаре (до 150 С).

Многие советуют заливать в штаны вилки жидкие машинные масла, масло для швейных машинок и прочие. Лично на моем опыте было замечено ухудшение работы амортизатора вилки (наблюдались рывки при сжатии и отскоке пружины). Да и если бы жидкие масла работали лучше, производители заливали бы их изначально, чего они не делают.

Чем смазывать вилку велосипеда мы разобрались. Далее рассмотрим как это делать. Наносим смазку на пружину с избытком (втрамбовываем смазочный материал между колец пружины), лишняя выйдет через отверстие под шток и в случае избытка ее в штанах, выдавится через сальниковые уплотнения (но перебарщивать тоже не стоит). Также наносим смазку в пазы манжет и добавляем в штаны вилки. Тонким слоем смазываем все трущиеся детали.

Перед установкой вилки в стакан не забываем смазать подшипники, кольца и чашки.

На этом процесс смазки окончен и можно перейти обратно к сбору и установке велосипедной вилки.

Классификация

Существует 2 типа вилок — это фиксированные и амортизационные. Первый тип предельно прост и рассматривать его разборку просто не имеет смысла — вы сами всё поймёте с первого раза. А вот амортизационные обладают более сложным строением и их виды стоят тщательного изучения.

Первый вид — это пружинные вилки. Они являются представителями начального уровня передних амортизаторов у велосипеда и ставятся на бюджетные модели. Обладают довольно несовершенной конструкцией, которая пропускает множество неровностей дороги и не выполняют роль демпфера. Такие вилки рекомендуются для новичков либо тех, чьи финансовые возможности не позволяют приобрести более совершенные модели.

Конструкция детали очень проста — это самая обычная пружина, которая закрыта в шатуне под защитой (в основном — резиновой). Сборка обычно грубая, из-за этого при езде портится оттого, что в неё попадает грязь. Не имеет настроек, одни только блокировки — да и обслуживание состоит только в замене пружины.

Уровнем повыше обладают пружинно-эластомерные вилки. Механически они ничем не отличаются от предыдущих, но вместо пружины имеют полимерный стержень — это обеспечивает демпфирующий эффект, который немного повышает комфортность езды. Но есть небольшой нюанс — все свойства вилки сильно зависят от качества используемых материалов, а для этого типа что-то качественное применяется крайне редко.

У вышеописанных типов вилок есть ещё один серьёзный недостаток — они не переносят низких температур. Потому кататься с ними в холодное время года крайне не рекомендуется.

Намного более удачной является конструкция воздушной, или пневматической, вилки. В ней сжатый воздух нагнетается насосом в небольшую камеру, где работает и как амортизатор, и как демпфер. Но без минусов не обошлось. Подкачивать воздух в камеру надо очень часто, так как она очень узкая, да и срок службы из-за этого невелик. Но стоимость и обслуживание зачастую перекрывают недостатки, да и комфорт от поездок сравним с более серьёзными (и, соответственно, дорогими) конструкциями.

Для кросс-кантри и постоянной езды лучше всего подходят масляно-воздушные вилки, которые обеспечивают очень высокую управляемость и степень комфорта (хотя ресурс их очень невелик). В них функция амортизации и демпфера разделены между воздушной камерой и масляным картриджем. Поведение пневмоблока понятно и просто, а вот от масляного блока зависит намного больше. Потому и выбор таких вилок осуществляется по его строению и марке используемого масла.

А вот профессионалы признают только масляно-пружинные вилки — технологически сложные устройства, состоящие из стальной пружины и масляного катриджа. Именно их устанавливают на лучшие модели велосипедов. Возможности по настройке несколько уступают масляно-воздушным вилкам, но возможность пружины долго работать без потери качеств перекрывает этот недостаток.
