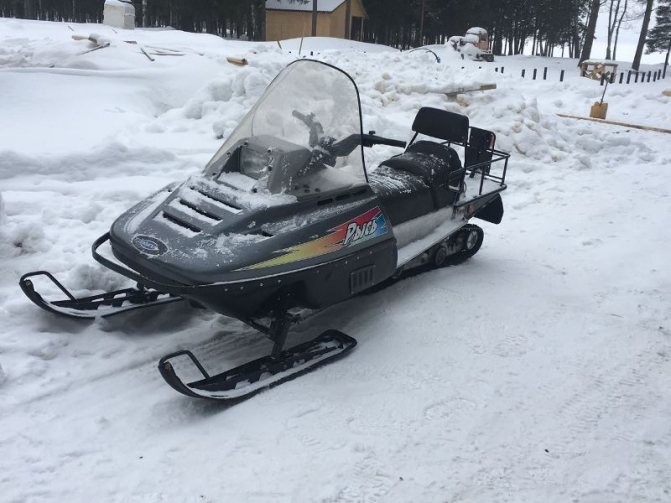

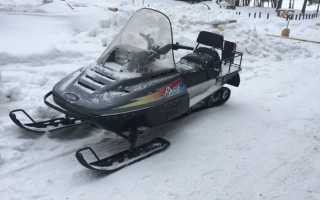

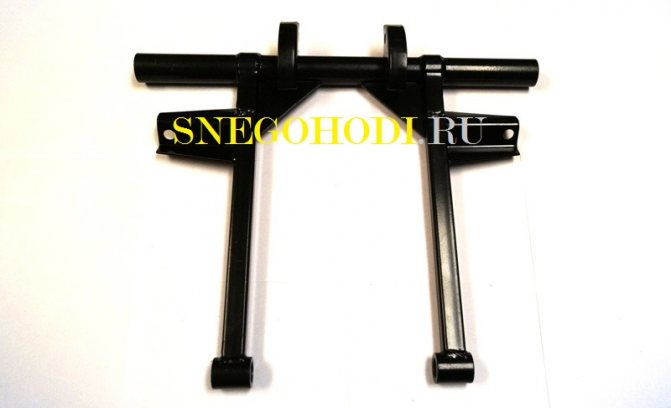

Снегоходы серии Рысь длительное время выпускались Уфимским моторостроительным производственным объединением (УМПО). Первый экземпляр снегохода Рысь был представлен в 1991 году. Модель позиционировалась как первоклассный вездеход, рассчитанный на езду по снежным равнинам. Серия быстро нашла поклонников на российском рынке.
Производство серии Рысь продолжалось 18 лет. УМПО выпускало несколько модификаций снегоходов с различными характеристиками. Все они отличались высоким качеством, свойственным уфимским продуктам. Первой модификацией серии стала Рысь 113, сделанная на базе модели Arctic Cat. Техника получилась не самой удачной, с двигателем машины регулярно возникали проблемы. Модернизация машины дала толчок к появлению новых версий снегоходов от УМПО.
Флагманом серии считалась модель Рысь 500. Версия Рысь 440 стала одним из последних продуктов производителя и представляла собой модернизированную версию Рысь 500. Дизайн техники стал более динамичным и современным. Снегоход обзавелся новой карбюраторной системой «Микуни», измененным капотом, улучшенной шестеренчатой коробкой передач и широкой гусеницей. В базовой версии снегоход получил электроподогрев ручек руля.
Видео
Тестирование техники выполнялось в различных регионах. Основные испытания проходили в Якутии, где модель показала себя очень хорошо. Улучшения, сделанные в модификации Рысь 440, улучшили маневренность и проходимость.
Снегоход предназначается для передвижения людей или перевозки грузов по бездорожью при температуре от +5 до -40 градусов. Машина уверенно едет по насту с большой скоростью. Конструкция снегохода отличается простотой, потому управлять им сможет даже неопытный водитель. Обслуживание и ремонт техники нередко выполняются в домашних или полевых условиях. Подобные качества и отличная проходимость модели Рысь 440 сделали ее очень популярной у рыбаков, охотников и потребителей, которым необходимо передвигаться в сложных условиях.
Производство снегохода официально завершилось в 2009 году. Однако многие собственники продолжают активно эксплуатировать модель и сегодня.
Как отрегулировать и настроить зажигание
Для качественной работы двигателя в опасных условиях нужно выполнить правильно настройку. Перед тем, как отрегулировать систему зажигания, следует учесть в процессе регулировки такой параметр – установка угла опережения (УОЗ).
Чтобы настроить зажигание, используйте такие инструменты, если система стоит от «Бурана»:
стробоскоп;
отвертка;
гаечные ключи;
бумажный лист;
линейка-транспортир;
циркуль;
металлическая полоса.
По инструкции начертите шкалу и пометьте градусы на ней, далее нарисуйте на бумаге круг, чтобы его диаметр соответствовал размеру неподвижного элемента монтированного вариатора на аппарате. Центральная часть круга – середина края коленчатого вала.
Используя транспортир, напишите градусы – минимум 0 и максимум 30, метки считают от точки, которая равна 12 часам циферблата, по часовой стрелке. Перенесите подготовленный чертеж на полосу и укрепите на покрытии двигателя. Учитывайте, что мотор нужно предварительно охладить.
Левый поршень мотора поставьте в «мертвом» положении, но предварительно открутите свечи.
Установите в колодец отвертку.
Прокрутите рукой вариатор в процессе вращения стержня (вала), смотря одновременно за тем, как движется отвертка в колодце. Она должна стать на мгновение и сразу продолжить движение в другую сторону.
После достижения мертвой точки, отметьте точку на вариаторе, чтобы она располагалась напротив значения «0 градусов», которое отмечено на шкале УОЗ.
Подсоедините стробоскоп для снятия сигнала с провода. Монтируйте в положение свечи и включите двигатель.
Направьте лампу страбоскопную на шкалу, заведите электростарером мотор и доведите обороты до максимальных значений. При достижении высоких оборотов лампа должна вспыхивать при появлении искры. Это значит, что есть совпадение с отметкой шкалы на вариаторе, и можно определить угол опережения зажигания.

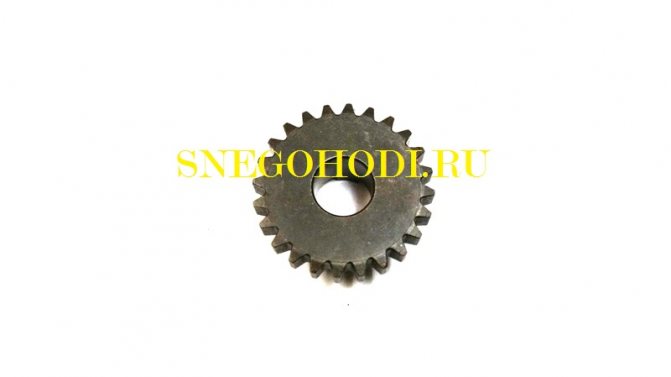

коробка передач – 1-скоростная с реверсом (переключение скоростей – ручное).

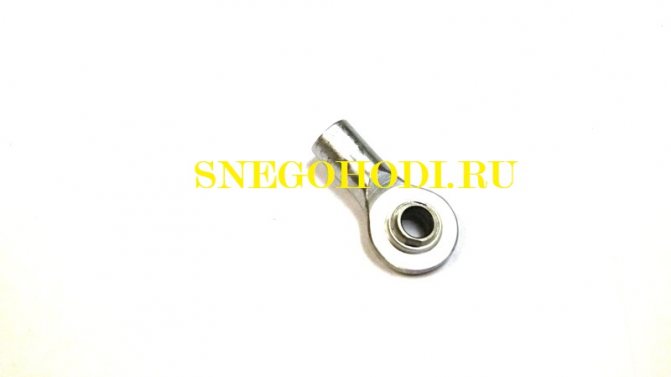

Механизмы управления:
тормозная система – дисковая фрикционного механического типа с ручным приводом;
управление – руль мотоциклетного типа.
Электрооборудование и измерительные приборы:
электрический стартер;
фара;
аккумуляторная батарея;
спидометр – СП158 (суточный и общий пробег).
Двигатель
На Рысь 440 устанавливались карбюраторные бензиновые двигатели модели 432 М (432 М-01) с рядным расположением цилиндров и принудительной воздушной системой охлаждения от осевого вентилятора. Интегрированный генератор обеспечивал работу электросистемы и механизма зажигания мотора.
Характеристики силовой установки:
рабочий объем – 431 куб.см.
номинальная мощность – 26,5 (38) кВт (л.с.);
максимальная частота вращения – 6000 об/мин;
степень сжатия – 5,8;
количество цилиндров – 2;
диаметр цилиндра – 65 мм;
рекомендуемый тип топлива – бензин Аи-92 (совместно с маслом).
Особенности двигателя:
система запуска – ручной стартер (электростартер);

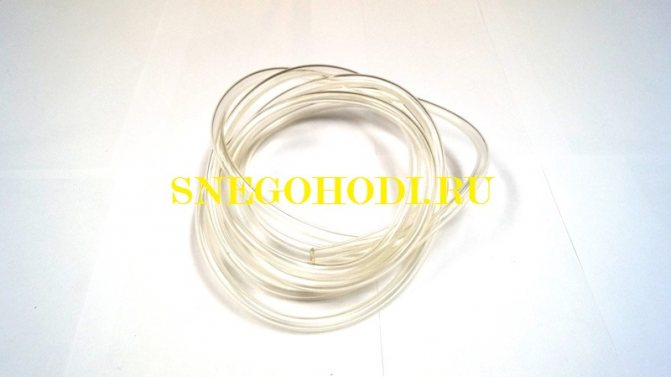

топливный насос – диафграменного типа;
система питания – карбюратор Mikuni VM 34-622;
система зажигания – бесконтактная электронная.
Смазка осуществляется смесью бензина и масла. Средний расход топлива на скорости 60 км/час по ровной поверхности составляет 19-20 л/100 км. Топливный бак снегохода вмещает до 28 л горючего, что позволяет двигаться без дозаправки до 1-1,5 часов.
