Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Установка поршневой большего нежели в стоке объема — пожалуй самый простой, доступный по цене/ассортименту и действенный способ существенного увеличения максимальной скорости и мощности скутера. Есть конечно и еще более действенные способы наращивания максимальной скорости и мощности, но эти способы, а точнее железки стоят просто нереального бабла…

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

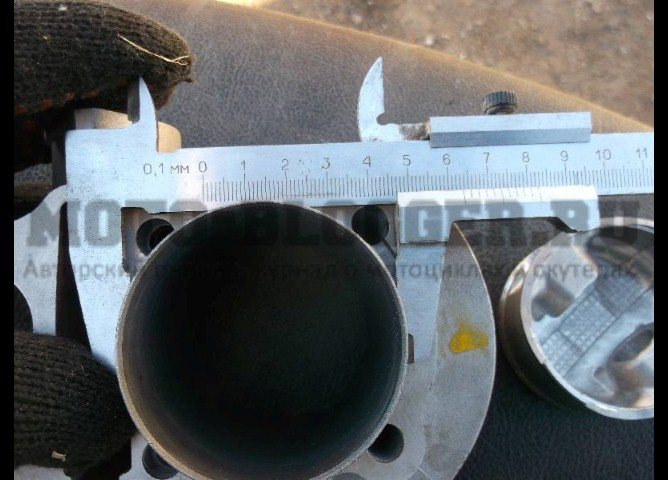

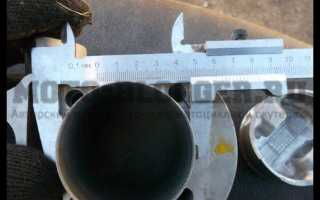

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Особенности обкатки после замены

Вне зависимости от того, каким способом вы воспользовались – поменяли поршневую полностью, поставили новый поршень с кольцами, либо же просто расточили внутреннюю стенку цилиндра – поршневую надо правильно обкатывать после ремонта. Если не сделать этого, либо выполнить процедуру без соблюдения требований производителя, в будущем может выйти из строя, как цилиндр, так и детали поршневой. От правильной обкатки зависит срок эксплуатации деталей. Кроме того, от этого зависит и отдача в мощности.

К основным правилам обкатки относятся следующие.

1. В процессе обкатки поршня используйте исключительно качественное новое масло. По мнению специалистов, для этих целей лучше всего подходят масла на синтетической основе. Еще до проведения работ по обкатке категорически запрещается самостоятельно добавлять присадки в используемое масло!
2. При необходимости заправить бак горючим надо выбирать только тот бензин, октановое число которого рекомендуется производителем. В большинстве случаев после ремонта поршневой потребуется 95-й бензин.
3. Несмотря на применение системы раздельной смазки двигателя, в бак надо дополнительно залить масло в соотношении 1 к 40 или 1 к 50. Другими словами, в пять литров бензина рекомендуется дополнительно заправить 100 миллилитров масла. Ни в коем случае не доливайте в бак масло, которое отличается от того, что присутствует в масляном бачке. В противном случае двигатель может перегреваться, либо смазываться недостаточно хорошо.
4. Суть обкатки заключается в предотвращении открытия полностью дроссельной заслонки. Максимум можно открыть на две трети, но лучше всего не доходить даже до половины оборотов. Это позволит плавно притереть поршневые кольца и стенки цилиндра.
5. В процессе разгона никогда не делайте резких рывков, не стартуйте с пробуксовкой. В противном случае кольца могут деформироваться, что приведет к необходимости повторного ремонта или комплексной замены (в зависимости от технических особенностей силового агрегата транспортного средства).
6. Катайтесь на мотороллере самостоятельно, не берите пассажиров. Когда приходится ехать под горку, уменьшайте подачу топлива в камеру сгорания, отпуская газ.
7. В процессе движения никогда не отпускайте ручку газа слишком резко. В противном случае закрытие газа может привести к уменьшению подачи смазки в картер, в то время как обороты еще не уменьшились. Это приводит к появлению масляного голодания силового агрегата.
8. Сразу не выключайте двигатель после остановки. На протяжении одной-трех минут следует подождать, дав мотору поработать на холостом ходу. Конечно, можно и увеличить это время, но увлекаться также не стоит, поскольку это приведет к повышенному расходу горючего.
9. Если суть работ заключалась только в замене колец, обкатку следует вести на протяжении 150-200 километров. Среднестатистическая продолжительность обкатки двигателя после замены поршневой варьируется в пределах от 400 до 500 километров, в зависимости от того, какой двигатель установлен на транспортном средстве.
10. В период обкатки никогда не набирайте скорость больше 40 километров в час, так как это приведет к неравномерному стачиванию колец поршня и стенок цилиндра. Всегда придерживайтесь скорости 20-25 километров в час.
11. Не пытайтесь нарушить указанные выше правила. Даже если владелец смог преодолеть указанный километраж, это не значит, что по достижению 500-километрового пробега можно давать двигателю полную нагрузку. Увеличивать ее придется плавно, выделив еще несколько сотен километров. Только после этого разрешается пользоваться полной мощностью силового агрегата.

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет. По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием.

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Фотоотчет: Установка тюнинговой поршневой на китайский 4T скутер

Установка поршневой большего нежели в стоке объема — пожалуй самый простой, доступный по цене/ассортименту и действенный способ существенного увеличения максимальной скорости и мощности скутера. Есть конечно и еще более действенные способы наращивания максимальной скорости и мощности, но эти способы, а точнее железки стоят просто нереального бабла…

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

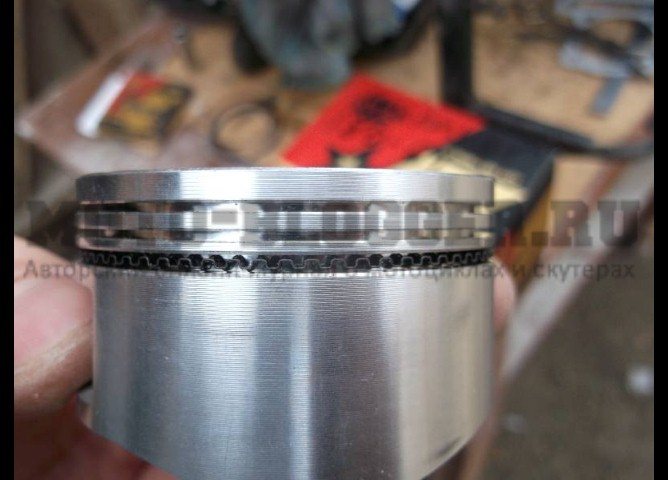

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет. По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием.

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Установка поршня

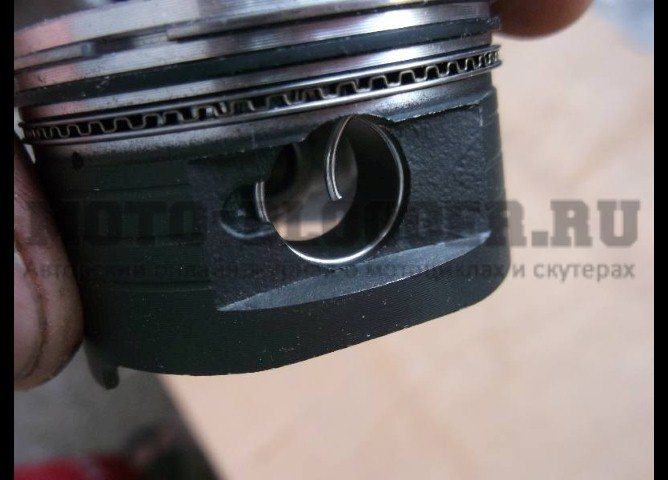

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Разводка замков поршневых колец

1. Замок нижнего маслосъемного кольца ставим напротив красной стрелки
2. Замок верхнего маслосъемного ставим напротив синей стрелки
3. Замок нижнего компрессионного кольца ставим напротив желтой стрелки
4. Замок верхнего компрессионного кольца ставим напротив зеленой стрелки

Установка цилиндра

Заливаем чистым моторным маслом кольца и поршень. Стягиваем поршневые кольца хомутом. Хомут вырезаем из куска любой жести — вырезаем полоску нужной длины, придаем ему по поршню профиль и из того же куска жести делаем фиксатор.

Смазываем чистым моторным масло зеркало цилиндра

Цепляем куском проволоки цепь ГРМ, протягиваем цепь через цилиндр и одеваем цилиндр на шпильки.

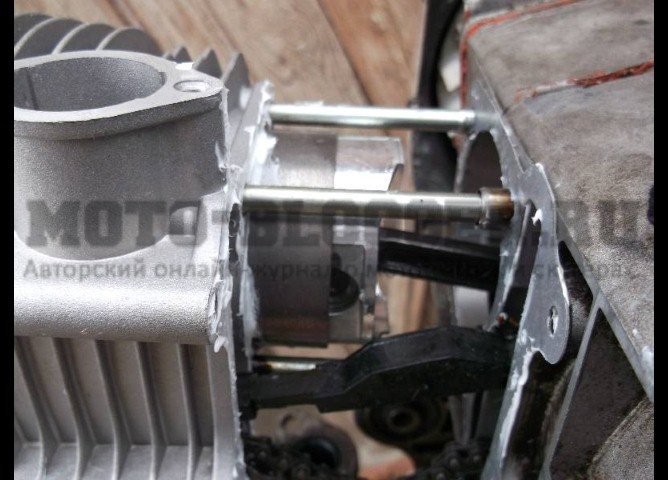

Очень аккуратно и не спеша вставляем поршень в цилиндр. После того как кольца полностью зайдут в цилиндр — растегните хомут и установите в картер цилиндр.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

alisa-motors.ru

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал. Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов. Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения.

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

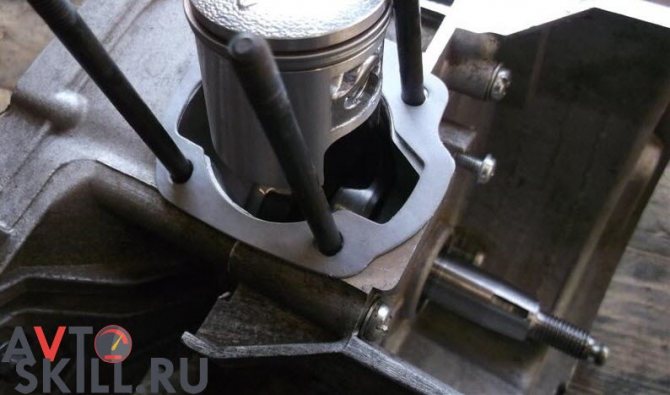

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;



• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Установка цилиндра

Заливаем чистым моторным маслом кольца и поршень. Стягиваем поршневые кольца хомутом. Хомут вырезаем из куска любой жести — вырезаем полоску нужной длины, придаем ему по поршню профиль и из того же куска жести делаем фиксатор.

Смазываем чистым моторным масло зеркало цилиндра

Цепляем куском проволоки цепь ГРМ, протягиваем цепь через цилиндр и одеваем цилиндр на шпильки.

Очень аккуратно и не спеша вставляем поршень в цилиндр. После того как кольца полностью зайдут в цилиндр — растегните хомут и установите в картер цилиндр.

Этапы демонтажа

Перед началом ремонтных работ необходимо привести мопед Suzuki Sepia в идеально чистое состояние. Надо, чтобы мопед был кристально чистым во всех доступных местах. Цена услуг на мойки невелика, поэтому не стоит экономить.

Разборка скутера

Все детали на скутере Suzuki Sepia нужно снимать очень аккуратно и внимательно, запоминая, при этом какая деталь, где стояла и как располагалась перед тем, как ее сняли. Все снятые детали раскладываются аккуратно на расстоянии друг от друга, чтобы не перепутались мелкие части, такие как кольца, так как их цена не маленькая.

Первым необходимо снять мотор. Нужно поочередно открепить следующие детали:

• газовый тросик;
• тросик задних тормозов;
• электро-чашки;
• карбюраторные шланги;
• шланги подачи масла;
• амортизатор;
• кольца.

После этого надо демонтировать специальный пластиковый кожух, который защищает мотор, и снять глушитель мопеда Suzuki Sepia. После этого снимается ГРМ. Теперь надо снять сам мотор, который обычно закреплен одним большим болтом. Этот болт необходимо открутить и аккуратно вынуть мотор из мопеда.

Очистка цилиндра

Теперь надо взять специальную щетку или электрический компрессор и удалить всю пыль и грязь, которая открылась в результате демонтажа.

С чистого цилиндра аккуратно выкручивается свеча и болты крепления цилиндрической головки.

Необходимо снять цилиндр и головку, но иногда он не идет. В этом случае его необходимо аккуратно подцепить монтировкой.

Теперь нужно качественно зафиксировать коленвал, чтобы он не раскололся при демонтаже.

После того как цилиндр будет снят надо проложить кусок чистой ткани между стенками кратера и шатуном. Это нужно для того, чтобы в кратер ни в коем случае не попали мелкие частицы мусора. Если произойдет засорение, то вся поршневая группа может выйти из строя, а ее цена не маленькая.

Теперь необходимо снять стопор с поршневого пальца и выдавить его. Это можно сделать с помощью молотка и отвертки, то есть выбить его.

Чтобы снять сам поршень необходимо изъять кольца фиксации, они удаляются с помощью отвертки. Кольца очень хрупкие и могут сломаться.

Извлечь подшипник (сепаратор).

Ликвидируем старую прокладку, это делается с предельной аккуратностью, так как если ее кусочки попадут в мотор, его придется расколоть.

Теперь, когда поршень 4т изъят, его необходимо заменить, и проделать все операции в обратном порядке, после чего мопед будет готов к эксплуатации.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Как заменить кольца на цилиндре скутера

Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.

Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.

Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.

Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара.

Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:

Затем осаживаем его:

Продолжаем осаживать далее:

Пока кольцо полностью не сядет в паз:

Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.

scooter777.ru

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Установка колец на поршень скутера видео

Установка поршневой большего нежели в стоке объема — пожалуй самый простой, доступный по цене/ассортименту и действенный способ существенного увеличения максимальной скорости и мощности скутера. Есть конечно и еще более действенные способы наращивания максимальной скорости и мощности, но эти способы, а точнее железки стоят просто нереального бабла…

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.
