Как провести свет на мотоцикле урал

12V в картере 6V

Перед теми кто пытается возродить к жизни старые мотоциклы, такие как М72, К750, МТ-9, М62 и по мере возможности их как то эксплуатировать в современных условиях сталкиваются в первую очередь с проблемой перевода бортовой сети мотоцикла с 6В на 12В. Зачастую продиктовано это из следующих соображений: — Все современное электрооборудование данного класса ТС имеет 12 вольтовую схему и все оборудование заточено под это (Освещение, реле регуляторы, зажигание, реле поворотов и т.д.) — По соображениям безопасности. Головной свет 6 В оставляет желать лучшего и не отвечает современным требованиям безопасности. — Порой найти детали, в приемлемом состоянии, на старые мотоциклы очень сложно и это связано с большим временным промежутком, что недопустимо в столь короткий мотосезон нашего региона. Косвенно из этого же вытекает аспект и ремонтопригодности. Найти современную деталь куда проще, быстрее и дешевле. С причинами вроде как разобрались, перейдем к путям решения.
Видится три основных технических решения в разных вариациях.

Как провести свет на мотоцикле урал

Схема электрооборудования мотоциклов Урал

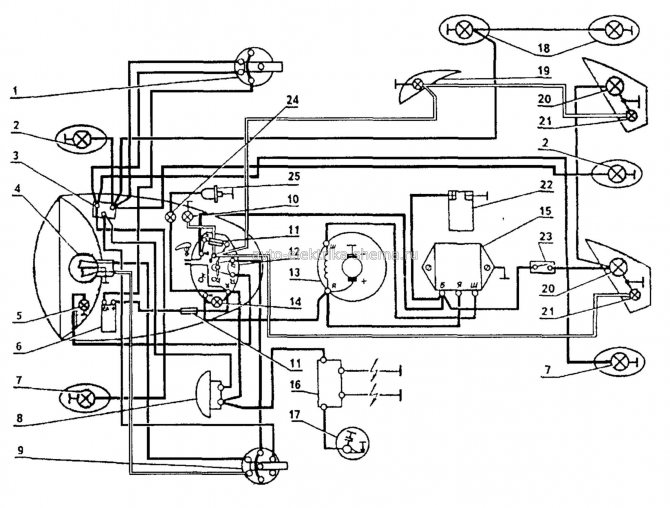

Схема электрооборудования мотоциклов «Урал» М62, М63, М66:

1 — переключатель указателей поворотов П-201; 2 -правые указатели поворотов с лампами А6-15 на мотоцикле-одиночке; 3 — соединительная колодка; 4 — лампа головного света фары А6-32+32; 5 — лампа стояночного света фары А6-2; 6 — реле-прерыватель указателей поворотов; 7 — левые указатели поворотов с лампами с А6-15; 8 — звуковой сигнал С-37А; 9 — переключатель света с кнопкой звукового сигнала П-200; 10 — лампа подсвета шкалы спидометра А6-2; 11 — предохранители 15А; 12-центральный переключатель; 13 — генератор Г-414; 14 — контрольная лампа работы генератора А6-0,25; 15 — реле-регулятор РР-302А; 16 — катушка зажигания Б201; 17 — прерыватель ПЗУ1302; 18 — правые указатели поворотов с лампами А 6 -15 (на коляске); 19 — передний габаритный фонарь на коляске с лампой А6-2; 20 — лампы стоп-сигнала А6-15;21 — задние габаритные лампы А6-22; 22 — аккумулятор ЗМТ-6; 23 — вк л ючатель стоп-сигнала; 24 — контрольная лампа аварийного давления масла А6-2; 25 — датчик давления масла (указателями поворотов оснащены только «Урал» М66)

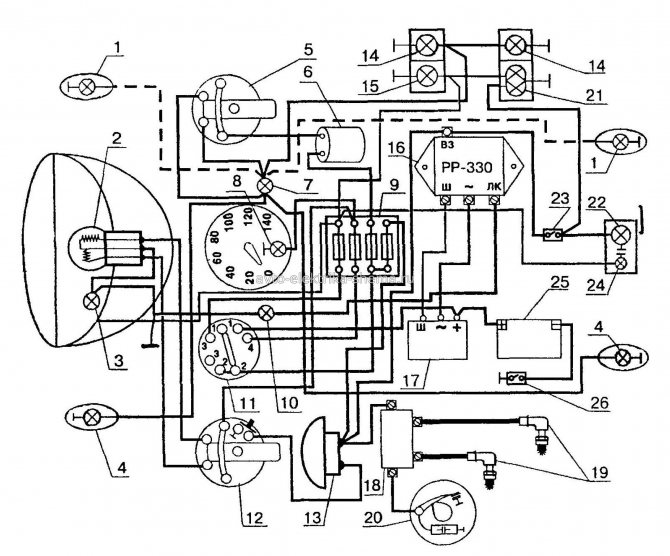

Схема электрооборудования мотоциклов “Урал” М67 и М67-36:

1 — правые указатели поворота на мотоцикле-одиночке с лампами А12-21-3; 2 — лампа головного света фары А12-45+40; 3 лампа переднего габаритного огня А12-4; 4 — левые указатели поворотов с лампами А12-21-3; 5 — переключатель указателей поворотов П201; 6 — реле-прерыватель указателей поворотов; 7 — контрольная лампа указателей поворотов А12-1; 8 — лампа подсветки шкалы спидометра А12-1; 9 — блок предохранителей; 10 — контрольная лампа работы генератора А12-1; 11 — замок зажигания ВК857; 12 — переключатель света с кнопкой звукового сигнала П200; 13 — звуковой сигнал С205Б; 14 — правые указатели поворота с лампами А12-21-3; 15 — передний габаритный огонь с лампой А12-5; 16 — реле-регулятор РР-330; 17 — генератор Г-424; 18 — катушка зажигания Б204; 19 — свечи А14В; 20 — прерыватель ПМ302А; 21 — лампа заднего габаритного огня и стоп-сигнала А12-21+5; 22 — лампа стоп-сигнала А12-21-3; 23 — включатель стоп-сигнала; 24 — 6МТС-9 или две батареи ЗМТ-6; 26 — выключатель “массы”

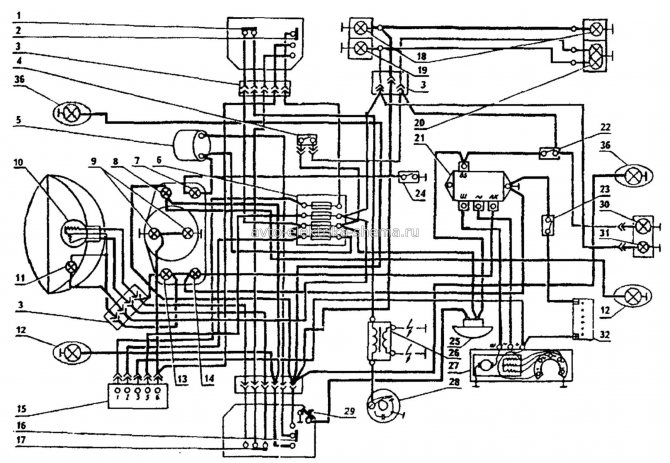

Схема электрооборудования мотоциклов «Урал» ИМЗ-3.103-10; ИМЗ-8.103-30; ИМЗ-8.103-40 и ИМЗ-8.123:

1 — аварийный выключатель зажигания; 2 — переключатель «день-ночь»; 3 — колодки штекерных разъемов; 4 — включатель стоп-сигнала ручного тормоза; 5 — реле-прерыватель указателей поворотов; 6 — блок плавких предохранителей; 7 — контрольная лампа нейтрали в коробке передач А-12-1 (зеленая); 8 — контрольная лампа указателей поворотов А12-1 (оранжевая); 9 — лампы А12-1 подсветки шкалы спидометра; 10 — лампа головного света фары А12-45+40; 11 — лампа габаритного (стояночного) света в фаре А12-4; 12 — указатели поворота левые с лампами А12-21; 13 — контрольная лампа дальнего света А12-1 (синяя); 14 — контрольная лампа работы генератора А12-1 (красная); 15 -зам о к зажигания; 16 — переключатель указателей поворотов;17 — переключатель света; 18 — указа т ели поворотов правые (на коляске) с лампами А12-21; 19 — лампа габаритного (стояночного) света на коляске передняя А12-5; 20 — двух нитевая лампа заднего габаритного света и стоп-сигнала А12-21+5; 21 — реле-регулятор РР-330; 22 — включатель стоп-сигнала ножного тормоза; 23 — выключатель «массы»; 24 — включатель контрольной лампы нейтрали; 25 — звуковой сигнал С-304; 26 — катушка зажигания Б204; 27 — генератор Г-424 с выпрямителем; 28 — прерыватель ПМ302А; 29 — кнопка звукового сигнала; 30 — лампа AI2-21 стоп сигнала; 31 — лампа А12-5 заднего габаритного (стояночного) света; 32 — аккумуляторная батарея 6МТС-9 (или две батареи ЗМТ-б); 33 — коммутатор бесконтактной электронной системы зажигания (БЭСЗ); 34 — датчик БЭСЗ; 35 — электронный регулятор напряжения 33 3702; 36 — указатели поворотов правые на мотоцикле-одиночке с лампами А12-21

реле регулятор от ваз на днепр 11

Установка автомобильного генератора через шкив с переходника на месте генератора.

Схема проводки мотоцикла Урал: особенности развития электрооборудования

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Появившись в довоенные годы, мотоцикл Урал стал основным тяжелым мотоциклом СССР на долгие десятилетия. Более того, Ирбитский мотоциклетный завод и в 2013 году продолжает выпускать модификации мотоцикла Урал. Но в последнее десятилетие от самостоятельного производства комплектующих деталей отказались, оставив за собой окончательную сборку из покупных элементов.

Справочно: к сожалению, снижение выпуска привело к тому, что отпускная цена на Урал значительно возросла, что сказалось на количестве продаж. Они заметно упали, и сегодня Ирбитский мотоциклетный завод выпускает мотоциклы только под заказ.

Сообщений [ с 21 по 40 из 54 ]

21↑ Ответ от shaman507 15-04-2015 21:52:26

• shaman507
• Злой модератор
• Неактивен
• Имя: Евгений

• Откуда: Тамбовская область
• Зарегистрирован: 28-05-2013
• Сообщений: 4 350
• Репутация: 401
• Мотоцикл: Днепр МТ 10-36, М-72, Урал ИМЗ-8.103-10, М-63, ИЖ-49, Милицейский Урал одиночка, Минск М-106

Re: схемы электро проводок на мотоциклы

А какие контакты на твоём реле напиши названия

22↑ Ответ от kilerx37 15-04-2015 22:13:27

• kilerx37
• Новичок
• Неактивен
• Имя: юрий

• Откуда: кохма
• Зарегистрирован: 22-06-2014
• Сообщений: 14
• Мотоцикл: урал

Re: схемы электро проводок на мотоциклы

На моём реле есть (+ ш лк )

Добавлено: 15-04-2015 22:13:27

Здраствуйте. Подскажите пожалуйста . У меня проблема с проводкой на мотоцикле урал . Немогу понять куда сажать конец провода который идет по схеме к B3 на реле . На моей реле нет таково контакта.(провод розовый)Есть только + ш лк (реле электронное)

23↑ Ответ от Luis 14-05-2015 10:35:00

• Luis
• Cтарейшина
• Неактивен

• Откуда: Сахалин
• Зарегистрирован: 07-04-2014
• Сообщений: 2 525
• Репутация: 160
• Мотоцикл: Днепр 11

Re: схемы электро проводок на мотоциклы

Наткнулся..может кому помогут. вроде всё правильно. Рисунки не мои.

Если что не правильно, то поправьте.

+6

24↑ Ответ от пет.мих.мих 14-05-2015 16:18:50

• пет.мих.мих
• Cтарейшина
• Неактивен
• Имя: Михаил

• Откуда: г.Тюмень
• Зарегистрирован: 20-05-2014
• Сообщений: 1 443
• Репутация: 81
• Мотоцикл: Урал ИМЗ-8-103-10 1993 г.в.

Re: схемы электро проводок на мотоциклы

Доходчиво,лови +.

25↑ Ответ от kilowatt3 14-05-2015 21:33:45

• kilowatt3
• Электрик
• Неактивен
• Имя: Александр

• Откуда: Белгородская обл Алексеевка
• Зарегистрирован: 24-03-2011
• Сообщений: 1 950
• Репутация: 197
• Мотоцикл: днепр мт 11 ,но были разные и не один !

Re: схемы электро проводок на мотоциклы

дружище так то оно правильно и дохотчиво , НОО народ не любит искать нужно наверно отдельно создать ветку с пометкой важно , и названием цветное пособие для всех.

26↑ Ответ от Luis 15-05-2015 03:52:16

• Luis
• Cтарейшина
• Неактивен

• Откуда: Сахалин
• Зарегистрирован: 07-04-2014
• Сообщений: 2 525
• Репутация: 160
• Мотоцикл: Днепр 11

Re: схемы электро проводок на мотоциклы

Главное чтобы всё правильно было, Вы, как разбирающиеся, в электрике проверили, можно и в отдельную тему..

27↑ Ответ от вадимка 01-10-2015 05:41:37

• вадимка
• Прохожий
• Неактивен

• Зарегистрирован: 18-09-2015
• Сообщений: 3

Re: схемы электро проводок на мотоциклы

привет всем.такая проблема-при включении поворотов влево повороты мигают.при включении в право мигает фара .что делать.Спасибо

28↑ Ответ от komandor 01-10-2015 19:32:58

• komandor
• Искатель новых ощущений
• Неактивен

• Зарегистрирован: 12-02-2015
• Сообщений: 753
• Репутация: 116

Re: схемы электро проводок на мотоциклы

привет всем.такая проблема-при включении поворотов влево повороты мигают.при включении в право мигает фара .что делать.Спасибо

Что значит «мигает фара»? Она включена, а при включении поворотов начинает то тухнуть, то загораться? Если так, то где-то в цепи «реле——>лампочки поворотов» кз. И идет просадка напруги при срабатывании реле.

Схема проводки мотоцикла Урал

Мотоциклы Урал имеют однополярный вывод от аккумулятора. Результатом этого является минимальное использование электропроводки и, как следствие, возможностей для появления неисправностей тоже мало. Имея под рукой электросхему мотоцикла урал, выявить и устранить неисправность не сложно.

Схема электрооборудования мотоциклов Урал ИМЗ-8 1230 «Соло»

На первый взгляд может показаться, что схема очень сложная. На самом деле, присмотревшись внимательно, становится понятно, что с чем связано и где искать какую неисправность. Отсутствие электростартера отличает данную модель от остальных.

Электрическая схема состоит из системы зажигания (замок зажигания, свечи, аккумулятор, прерыватель системы зажигания, катушка зажигания, микропроцессорный блок зажигания), генератора, системы освещения и сигнализации.

Система освещения формируется за счет передней и задней фар, передних и задних указателей поворота, переключателя света, подсветки спидометра, выключателя света, стоп-сигнал, габариты, подсветка номерного знака.

Также имеется аварийный выключатель двигателя. Сигнализация представлена звуковым сигналом.

Схема электрооборудования мотоциклов Урал ИМЗ-8 1233/39 «Соло-классик»

Главное отличие Урал ИМЗ-8 1233/39 «Соло-классик» от Урал ИМЗ-8 1230 «Соло» – наличие электростартера. Поэтому в схему входит еще и кнопка стартера. Также имеется аварийный выключатель зажигания, два реле света и два реле стартера. Аварийного выключателя двигателя нет.

Соло-классик имеет более сложную структуру, чем Соло. К тому же система проводки состоит из большего количества элементов. «Соло-классик» устанавливается на более новых моделях Урала и имеет большую мощность. Способна выдерживать любую нагрузку. Мотоцикл обеспечивает бесперебойную работу всех основных функций не зависимо от оборотов двигателя.

Схема электрооборудования мотоциклов Урал ИМЗ-8 1237(Волк)

Схема проводов мотоциклов Урал ИМЗ-8 1237(Волк) по своему построению похожа на Урал ИМЗ-8 1233/39 «Соло-классик». Урал Волк – это тяжелый мотоцикл, весом 260 кг и максимальной скоростью 150 км/ч. Для обеспечения нормальной работоспособности такого монстра необходима достаточно мощная система производства и передачи энергии.
