Что такое степень сжатия?

Степень сжатия и компрессия двигателя

Современный автомобилист, если он хочет разбираться в своей машине, должен знать массу терминов и определений. При отсутствии технического образования, либо при недостаточных знаниях в теме автомобилестроения и физике в целом, водитель может путать такие определения, как степень сжатия и компрессия. Эти понятия, в целом, довольно близки друг к другу, но не тождественны, как думают многие водители. В рамках данной статьи рассмотрим, в чем разница между степенью сжатия и компрессией двигателя. Разобравшись в этих понятиях, станет гораздо проще анализировать работу мотора.

Расчет коэффициента сжатия

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (Vр + Vс)/ Vс; где Vр – рабочий объем цилиндра, Vс – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания. Vр намного больше чем Vс. Поэтому можно считать, что ξ прямо пропорционален рабочему объему и находится в обратной зависимости от объема камеры сгорания.

Рабочий объем цилиндра можно посчитать, зная диаметр цилиндра – D и ход поршня – S. Формула для его вычисления выглядит так: Vр = (π*D2/4)* S.

Объем камеры сгорания из-за ее сложной формы обычно не вычисляют, а измеряют. Сделать это можно залив в нее жидкость. Определить объем, поместившийся в камеру жидкости, можно при помощи мерной посуды или весов. Для взвешивания удобно использовать воду, так как ее удельный вес 1г на см3. Значит, ее вес в граммах покажет и объем в куб. см.

Как рассчитать степень

Желательно, чтобы мотор, который установлен под капотом транспортного средства, имел максимально возможную степень сжатия. За этим пристально следят современные автопроизводители. Поэтому необходимо знать, как же определяется данный показатель. Это также важно еще и потому, что в неумелых руках самостоятельная регулировка силового агрегата может обернуться непреднамеренным взрывом, который может полностью разрушит мотор. Формула для расчета степени сжатия выглядит следующим образом — CR=(V+C)/C, где:

CR – степень сжатия установки;
V – рабочий объем цилиндра;
С – объем камеры сгорания.

Как правило, величина рассчитывается для каждого отдельно взятого цилиндра. Для этого, сначала берется рабочий объем установки, а после данное значение делится на количество цилиндров. Так определяется параметр V. Для того, что найти объем камеры сгорания или С, необходимо использовать бюретку. Далее в камеру заливается какая-либо жидкая субстанция, а после с помощью бюретки измеряется объем. Как правило, подобный девайс есть у механиков в специализированных автомастерских. Далее полученное значение вставляется в формулу и проводятся расчеты. Необходимость определения СЖ, как правило, требуется в следующих ситуациях:

проводится форсировка ДВС;
после ремонта агрегата, когда необходимо скорректировать данный показатель;
перед тем, как владелец авто намерен на постоянной основе использовать топливо с более высоким октановым числом.

Как рассчитывают степень сжатия двигателя

Поскольку очень желательно, чтобы двигатель внутреннего сгорания, установленный на автомобиле, имел максимально возможную степень сжатия, то необходимо уметь ее определять. Важно это еще и для того, чтобы при регулировке силового агрегата, направленной на его форсирование, избежать опасности детонации, которая может просто разрушить мотор.

Рекомендуем: Виды присадок для топлива

Стандартная формула, по которой рассчитывается степень сжатия двигателя внутреннего сгорания, имеет следующий вид:

Читайте также:

Устройство и принцип работы ЭГУР Servotronic

CR=(V+C)/C,
где CR — степень сжатия двигателя, V — рабочий объем цилиндра, C — объем камеры сгорания.

Для того чтобы определить значение этой величины для одного цилиндра, нужно сначала разделить общий рабочий объем силового агрегата на их количество. Таким образом определяется значение параметра V из приведенной выше формулы. Определить объем камеры сгорания (то есть значение величины С) несколько сложнее, но вполне возможно. Для этого опытные автомобилисты и механики, специализирующиеся на ремонте и наладке двигателей внутреннего сгорания, используют бюретку, которая проградуирована в кубических сантиметрах. Наиболее простой способ заключается в том, чтобы залить в камеру сгорания жидкость (например, бензин), а после этого измерить с помощью бюретки ее объем. Полученные данные нужно подставить в формулу расчета.

На практике значение степени сжатия двигателя обычно определяется в следующих случаях:

При форсировании силового агрегата;
При его приспособлении для функционирования с топливом другого октанового числа;
После проведения такого ремонта ДВС, когда требуется корректировка степени сжатия.

Рекомендуем: Торсионная подвеска – устройство и применение

Как изменить степень сжатия двигателя

У современных двигателей внутреннего сгорания меняют степень сжатия как в сторону увеличения, так и в строну уменьшения. Если ее необходимо увеличить, то растачивают цилиндры и устанавливают поршни большего диаметра. Еще один достаточно распространенный способ — это уменьшение объема камер сгорания. Для этого там, где головка цилиндров сопрягается с блоком, удаляется слой металла. Эту операцию производят на строгальном или фрезерном станке.

Если по тем или иным причинам нужно снизить степень сжатия двигателя внутреннего сгорания, то проще всего для этого между блоком цилиндров и головкой установить дополнительную прокладку из дюралюминия. Еще один, более сложный способ состоит в том, что на токарном станке с днища поршня удаляется слой металла.

Форсирование двигателя путем увеличения степени сжатия

Чем выше степень, тем горячее воздух в конце такта сжатия и тем выше КПД двигателя. Но повышение одного параметра не гарантирует линейное возрастание второго. Наибольший прирост мощности ощущается при повышении степени до 10-11 единиц.

К примеру, увеличив степень сжатия стандартного ВАЗовского мотора с 9.8 до 11, мы в теории получаем прирост термического КПД на 4%! Тест на стенде при этом покажет куда более скромное значение – 2,5%! Повысив степень сжатия того же мотора еще на единицу, мы получим фактическую прибавку в 4.5%! Моментная характеристика возрастет главным образом на низких и средних оборотах. Дальнейшее увеличение степени сжатия без перехода на высокооктановое спортивное топливо и вовсе не даст результат.

Причина такого явления — в детонации, которая возникает в случае слишком высокого пикового давления в камере сгорания. При контакте с разогретым воздухом в таком случае смесь самовоспламеняется еще до момента подачи искры. При этом фронт пламени распространяется со скоростью более 2000 м/с, тогда как значение при нормальном сгорании не превышает 250-300 м/с.

Читайте также:

Передняя подвеска автомобиля: особенности, виды

Ударная волна такой силы оказывает разрушительное давление на цилиндры, стенки камеры сгорания, поршни. Также значительно повышается температура выхлопных газов, что приводит к прогоранию днища поршня, клапанов.

Поэтому тюнинг со сжатием следует проводить после точного математического расчета и с прицелом на октановое число бензина.

Что такое компрессия и степень сжатия двигателя автомобиля?

Степень сжатия двигателя

— это отношение полного объема цилиндра к объему камеры сгорания.

На бензиновом моторе, в зависимости от конкретной задачи, степень сжатия может серьезно варьироваться, достигая величин в 8 до 12. На дизельных двигателях из-за их конструктивных особенностей степень сжатия намного больше и оставляет от 14 до 18 единиц.

Для бензиновых двигателей, чем выше степень сжатия — тем выше удельная мощность. Но если сильно увеличить степень сжатия, то может снизится ресурс и резко возрастает риск проблем с мотором при заправке некачественным топливом.

Компрессия

— это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Компрессия это давление в цилиндре, и поэтому она зависит от степени сжатия (величина давления в меньшем объеме всегда будет больше, т.е. при увеличении степень сжатия компрессия растет). По величине компрессии можно предварительно судить о состоянии двигателя. При этом важно правильно провести процедуру замера компрессии. При снижении уровня компрессии необходимо выяснить причину падения. Это могут быть поршневые кольца или проблемы в клапанном механизме, выяснить это можно так. В проблемные цилиндры с помощью шприца вводят 15-20 грамм моторного масла. Процедуру замера повторяют. Если показания манометра выросли — причина падения в поршневых кольцах, если остались на прежнем уровне — в клапанах.

Читайте также:

Дожить до закрытия: 10 правил безопасной езды осенью

Если вам понравилась статья, ставьте лайк и подписывайтесь на мой канал.

Источник

Доработка двигателя: изменение степени сжатия

Среди распространенных решений для форсирования двигателя или езды на более дешевом бензине является самостоятельное изменение объема камеры сгорания. Далее мы рассмотрим, как увеличить или уменьшить степень сжатия своими руками.

Если вы планируете форсировать двигатель, тогда степень сжатия нужно увеличить. Следует помнить, что увеличение закономерно приводит к тому, что детонационный порог будет снижен. Слишком высокая степень сжатия для двигателя будет означать, что устранить детонацию при помощи высокооктанового бензина, настройки УОЗ и других манипуляций не получится.

Рекомендуем также прочитать статью о том, как устроено зажигание бензинового двигателя. Из этой статьи вы узнаете о том, как выставить зажигание своими руками.

Стоит добавить, что более ощутимый прирост мощности способен обеспечить такой двигатель, который изначально был рассчитан на меньшую степень сжатия. Другими словами, больше мощности после тюнинга выдаст агрегат, штатно имеющий показатель 9:1 и доработанный до 10:1 сравнительно с мотором, который в стоке имел 12:1 и был форсирован путем увеличения показателя степени сжатия до 13:1.

Для прибавки мощности существуют такие способы:

доработка ГБЦ и/или установка тонкой прокладки ГБЦ;
расточка цилиндров и общее увеличение объема ДВС;

Под тюнингом головки блока в этом случае стоит понимать фрезеровку нижней части, которая стыкуется с блоком цилиндров. ГБЦ таким образом укорачивается, что и приводит к уменьшению камеры сгорания двигателя, а также увеличению степени сжатия. Аналогичную задачу преследует и установка более тонкой прокладки ГБЦ.

Необходимо учитывать, что при таком тюнинге существует риск встречи клапанов с поршнем. Перед началом работ необходимы детальные расчеты. В ряде случаев требуется замена поршней на такие, которые имеют увеличенные выемки под клапан. Фазы газораспределения также сбиваются, что потребует их последующей настройки.

Читайте также:

Замена задних тормозных колодок

Рекомендуем: Схема подключения розетки фаркопа

Что касается расточки блока цилиндров, данный способ также требует замены поршней. Результатом становится увеличение рабочего объема ДВС и более высокая степень сжатия, так как объем камеры сгорания по отношению к увеличенному объему цилиндра не меняется.

ЧТО ТАКОЕ СТЕПЕНЬ СЖАТИЯ И КОМПРЕССИЯ ДВИГАТЕЛЯ?

Добрый день, сегодня мы узнаем, что из себя представляют автомобильные показатели двигателя внутреннего сгорания, такие как степень сжатия и компрессия силовой установки, а также чем они отличаются друг от друга. Кроме того, дадим определение понятиям компрессии и степени сжатия, расскажем про основные особенности данных показателей двигателя, а также установим, почему так важны значения этих параметров для того или иного мотора транспортного средства. В заключении мы поговорим, как влияют конечные значения компрессии силовой установки на установление возможных неисправностей двигателя, а также почему степень сжатия напрямую влияет на параметр мощности мотора автомобиля.

Для того, чтобы понять для чего нужны показатели компрессии и степени сжатия двигателя внутреннего сгорания, а также чем они отличаются друг от друга, необходимо знать их определения, осознавать важность каждого параметра, который напрямую или косвенно влияет на долговечность функционирования силовой установки транспортного средства. Данные вопросы мы и обсудим в нашем рассказе, чтобы получить исчерпывающее представление о степени сжатия и компрессии двигателя, а также почему не нужно путать эти, в какой то мере схожие показатели измерения работы мотора. Кроме того, рассмотрим часто задаваемый вопрос многими автолюбителями: “Чем отличаются параметры степени сжатия и компрессии двигателя друг от друга, а также какой показатель наиболее важен?”.

.
Степень сжатия. Понятие и особенности автомобильного показателя
Степенью сжатия силовой установки называется отношение объема рабочей области цилиндра к объему камеры сгорания топливно-воздушной смеси. На бензиновом двигателе, в зависимости от определенной задачи, показатель степени сжатия может находится в разном диапазоне величин от 7 до 11 пунктов. Что касается дизельных силовых установок, то в связи с определенными конструкторскими особенностями устройства, их степень сжатия значительно превышает бензиновые и составляет в среднем от 13 до 19 пунктов.

На сегодняшний день степень или показатель сжатия двигателя указывается почти на всех современных транспортных средствах. На основании этого параметра производитель в документации и еще, как правило, на лючке бензобака к тому или иному автомобилю указывает рекомендованное для заправки топливо, например, если транспортное средство оснащено бензиновым мотором, будет указание на марку бензина АИ-92 или АИ-95.

Для того, чтобы более детально представить, как и где создается степень сжатия в двигателе автомобиля, нужно первым делом себе представить блок цилиндров и поршни, которые в нем ходят. Дело в том, что у каждого поршня есть в блоке цилиндров, так сказать свои “мертвые точки“. Такой точкой называется верхняя плоскость блока, когда топливо сжато до предела и ждет момента для воспламенения. Нижняя точка – это та плоскость, где поршень опускается вниз, а пространство заполняется новой порцией топливной смеси или наоборот уже заполнено расширившимися от воспламенения газами.

Основное понятие

Важно знать, какая степень сжатия для мотора является оптимальной. Это сложный вопрос, ведь разработчики двигателей с зажиганием от искры нацелены на то, чтобы увеличить этот показатель. А если двигатель работает на воспламенение от сжатия, то этот параметр правильнее всего понизить. Именно степень сжатия представляет собой характеристику двигателей внутреннего сгорания, которая вызывает наибольшее число ошибочных мнений.

Самым распространенным заблуждением является то, что от степени сжатия многое зависит. Однако тут все просто – этот показатель является отражением отношения объема цилиндра к аналогичному параметру камеры сгорания, а если по-другому, то он равен частному от деления объема пространства над поршнем к объему камеры сгорания. Получается, что степень сжатия в геометрическом плане является отражением того, во сколько раз осуществляется уменьшение объема топливовоздушной смеси в цилиндрах двигателя в процессе движения поршня от нижней к верхней мертвой точке. Конечно, в жизни все редко аналогично выраженному в теории.

Степень сжатия

Для начала рассмотрим, что следует понимать под этим термином. Степень сжатия представляет собой геометрическую величину, не имеющую единиц измерения. Это обусловлено тем, что для ее определения используются параметры силового агрегата. Иными словами, степень сжатия – это отношение всего объема цилиндра к объему камеры сгорания.

В отношении двигателей, работающих на бензине, это значение может разительно варьироваться — в диапазоне от 8 до 12. Что касается дизельных силовых агрегатов, то у них данная характеристика еще больше – 14-18 единиц. Это во многом продиктовано конструктивными особенностями.

В поисках ответа на вопрос, в чем разница степени сжатия и компрессии, стоит рассмотреть другой момент в отношении бензиновых двигателей. Дело вот в чем. Чем больше будет значение степени сжатия, тем выше будет и удельная мощность. В то же время сильное увеличение этого параметра неизбежно приведет к заметному снижению ресурса мотора. И ко всему прочему могут появиться серьезные проблемы, если заправить машину топливом низкого качества.

В чем разница между степенью сжатия и компрессией

Перед тем как подробно разбираться с каждым из определений, сформулируем кратко, что такое компрессия и степень сжатия:

Под компрессией понимается давление, которое образуется в цилиндре при максимальном сжатии. Данный параметр можно замерить.
Под степенью сжатия понимается число, которое определяет соотношение объема до начала сжатия и после него.

Если ознакомиться с технической литературой, можно заметить, что в ней чаще всего фигурирует термин “Степень сжатия”. Также данный показатель указывается в книге по технической эксплуатации автомобиля, например, в разделе про подбор топлива. Что касается компрессии, ее обычно используют в работе автомеханики. Диагностические приборы позволяют определить компрессию, на основе которой специалист имеет возможность сделать выводы о качестве работы мотора.

Как связаны степень сжатия и компрессия

Так как СЖ величина абсолютная, то ее можно рассчитать математически. На практике этот показатель отображается в виде коэффициента. При этом компрессию в силовом агрегате измеряют только практическим путем. Она зависит от ряда факторов:

мощности стартера;
герметичности цилиндро-поршневой группы;
заряда аккумулятора;
качество контактов, которые влияют на количество оборотов стартера;
герметичности клапана.

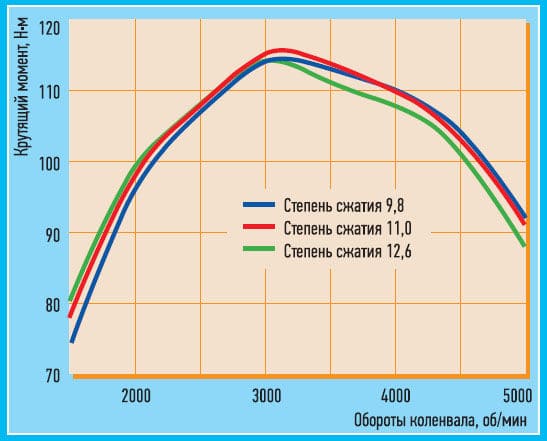

Влияние коэффициента сжатия на характеристики мотора

Чем выше степень сжатия, тем больше компрессия ДВС и его мощность (при прочих равных условиях). Повышая степень сжатия, мы также способствуем увеличению КПД двигателя за счет снижения удельного расхода топлива. Степень сжатия ДВС, определяет октановое число используемого для работы мотора бензина. Так, низкооктановое топливо станет причиной детонации мотора с большим значением этого коэффициента. Чрезмерно высокое октановое число топлива не позволит силовому агрегату, компрессия которого невысока, развивать полную мощность.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

7,0–7,5 октановое число 72–76.
7,5–8,5 октановое число 76–85.
5,5–7 октановое число 66–72.
10:1 октановое число 92.
От 10,5 до 12,5 октановое число 95.
От 12 до 14,5 октановое число 98.

Выравнивание плоскости сопряжения головки с блоком срезанием слоя металла приводит к уменьшению камеры сгорания мотора. От этого показатель сжатия увеличивается в среднем на 0,1 при уменьшении толщины головки на 0,25 мм. Имея в своем распоряжении эти данные, можно определить, не превысит ли он после ремонта головки блока допустимые пределы. И не следует ли принять меры для его снижения. Опыт показывает, что при удалении слоя менее 0,3 мм последствия можно не компенсировать.

Рекомендуем: Особенности конструкции системы охлаждения

Что такое степень сжатия двигателя

Есть распространенное заблуждение, что степень сжатия — едва ли не самый главный параметр любого автомобильного двигателя. На самом деле, это не совсем так. Степень сжатия двигателя влияет на топливо, которое лучше использовать для мотора. Также от степени сжатия зависят параметры воспламенения. Если на автомобиле используется искровое зажигание (бензиновый двигатель), степень сжатия специалисты стремятся повысить, а если сгорание в цилиндрах происходит от сжатия (дизельный двигатель), то, наоборот, снизить.

Рассмотрим пример. Допустим, у нас бензиновый двигатель с объемом в 2,4 литра. Если в таком моторе степень сжатия равна 6 единицам, то мощность такого двигателя составит около 100 лошадиных сил. При этом, если оставить тот же мотор, но повысить степень сжатия в дважды — до 12 единиц, то мощность составит около 135-140 лошадиных сил. При этом в обоих рассмотренных случаях расход бензина будет одинаковый. Если сжатие выше, то ниже температура выхлопных газов, соответственно, больше высвободившейся энергии может быть преобразовано в механическую работу.

Если углубиться в физику процесса, можно вспомнить, что чем выше уровень расширения газов после произошедшего воспламенения, тем ниже температура этих газов. Соответственно, больше механической энергии в результате взрыва высвобождается. Поскольку в автомобильных двигателях степень сжатия и степень расширения газов в процессе взрыва практически идентичны (поскольку взрыв происходит в замкнутом цилиндре), отсюда следует, что с повышением степени сжатия удается повысить эффективность работы двигателя.

Что такое степень сжатия?

Степень сжатия – геометрическая величина, который не имеет единицы измерения. Определить ее можно параметрами самого двигателя, так как этот параметр равен отношению полного объема цилиндра к объему камеры сгорания. Изменить степень сжатия можно только посредством вмешательства в конструкцию двигателя.

Этот параметр поменяется, если, например, изменить толщину прокладки ГБЦ, разными способами форсирования или дефорсирования мотора, которые поменяют саму геометрию мотора. Степень сжатия напрямую зависит от стойкости к детонации того горючего, которое используется для заправки этой машины.

Данный параметр можно найти в инструкции по использованию машины, в разделе ТТХ.

Что такое степень сжатия и чем она отличается от компрессии

Каждый двигатель внутреннего сгорания функционирует за счет того, что в его цилиндрах при сжигании топливной смеси образуются газы, которые приводят в движение поршни, а они, в свою очередь — коленчатый вал. Таким образом, происходит преобразование энергии горения в энергию механическую, возникает крутящий момент, благодаря чему автомобиль движется.

Сгорание топливной смеси происходит в цилиндрах, причем перед воспламенением поршни сжимают ее до определенного объема. Именно отношение полного объема цилиндра к объему камеры сгорания и называется степенью сжатия ДВС. Эта величина не имеет размерности и выражается простым соотношением. Для большинства современных бензиновых двигателей внутреннего сгорания она составляет от 8:1 до 12:1, а для дизельных моторов — от 11:1 до 14:1.

Под компрессией понимается максимальное значение давления, которое возникает в камере сгорания в самом конце такта сжатия топливной смеси.

Таким образом, эта величина является не относительной, а абсолютной величиной. Для ее измерения используются такие единицы, как атмосферы, кг/см2, а также килопаскали или бары. Компрессия тесно связана со степенью сжатия, однако совсем не идентична ей. На ее значение оказывает влияние не только объем, до которого сжимается топливная смесь перед воспламенением, но и такие факторы, как ее состав, текущая температура двигателя, наличие зазоров в приводах клапанов и некоторые другие.

Практический расчет методом проливки

Суть измерения заключается в поочередном заполнении жидкостью площади над поршнем, когда тот находится в верхней мертвой точке, и стенок камеры сгорания ГБЦ. Для измерения нам необходим кусок оргстекла, в котором будут пропилены отверстия для вкручивания болтов ГБЦ и отверстие для заливки жидкости. Между оргстеклом и блоком необходимо установить уже использованную (обжатую) прокладку. Стенки цилиндров для увеличения гидроплотности необходимо смазать густой консистентной смазкой (литиевой либо обычным солидолом).

Притянув оргстекло болтами, заполните образовавшейся объем жидкостью. Объем поместившейся воды будет соответствовать объему надпоршневого пространства. Аналогичный тест проводится и с головкой блока. При этом клапана должны быть притерты, между седлами и тарелками нанесена консистентная смазка. Сумма объема залитых жидкостей и будет объемом камеры сгорания.

Чтобы рассчитать степень сжатия на онлайн-калькуляторе, также будет необходимо измерить величину хода поршня и диаметр цилиндра. Все эти значения помогут вычислить объем двигателя, который изменяется при каждой фрезеровке плоскостей БЦ, ГБЦ, установке поршней иной геометрической формы, расточки цилиндров либо установке других шатунов, коленчатого вала.

Математический расчет

Степень сжатия двигателя внутреннего сгорания равняется объему камеры сгорания к рабочему объему цилиндра и рассчитывается по формуле (V + C)/C = CR, где

V — объем цилиндра, когда поршень находится в нижней мертвой точке (НМТ). Для расчета необходимо сумму объемов всех цилиндров (указывается в технической характеристике ДВС) разделить на количество котлов;
С — объем камеры сгорания, когда поршень в верхней мертвой точке (ВМТ). Включает в себя объем полости ГБЦ, прокладки ГБЦ и выемок в цилиндре. Если поршень имеет выпуклость, ее объем отнимается от общего объема камеры сгорания.

Вычислить степень сжатия математически довольно непросто из-за сложной геометрической формы камеры сгорания. Поэтому на практике применяются 2 основные методы вычисления.

Видео:Как измерить степень сжатия правильно.

Как измерить степень сжатия правильно.

Изменение коэффициента сжатия

Зачем менять степень?

На практике такая необходимость возникает нечасто. Менять сжатие может понадобиться:

при желании форсировать двигатель;
если нужно приспособить силовой агрегат под работу на нестандартном для него бензине, с отличающимся от рекомендованного октановым числом. Так поступали, например, советские автовладельцы, поскольку комплектов для переоборудования машины на газ в продаже не встречалось, но желание сэкономить на бензине имелось;
после неудачного ремонта, чтобы устранить последствия некорректного вмешательства. Это может быть тепловая деформация ГБЦ, после которой нужна фрезеровка. После того, как повысили степень сжатия двигателя снятием слоя металла, работа на изначально предназначенном для него бензине становится невозможной.

Иногда меняют степень сжатия при конвертации автомобилей для езды на метановом топливе. У метана октановое число – 120, что требует повышать сжатие для ряда бензиновых автомобилей, и понижать – для дизелей (СЖ находится в пределах 12-14).

Расчет степени сжатия

Для любого двигателя внутреннего сгорания важно, чтобы данный параметр обладал максимально возможной величиной. Однако при необходимости форсировать мотор следует знать, как эту характеристику можно вычислить. Это нужно для того, чтобы избежать детонации, из-за чего мотор может просто выйти из строя.

Формула, с помощью которой проводится вычисление, выглядит следующим образом:

где CR- степень сжатия, V – рабочий объем цилиндра, C – объем камеры сгорания.

Тому автолюбителю, который желает знать, какая между компрессией и степенью сжатия разница, будут интересны подобные вычисления. Возможно, это пригодится ему на практике.

Для определения этого параметра в отношении лишь одного цилиндра, следует общий рабочий объем двигателя разделить на количество «стаканов». В результате получаем значение V из формулы выше.

А вот определить показатель C заметно труднее, но тоже возможно. Для этого на примете у опытных автомобилистов и механиков, занимающихся ремонтом двигателей, имеется верное средство – бюретка. Она проградуирована в кубических сантиметрах. Самый простой способ – это залить в камеру сгорания бензин, после чего бюреткой измерить ее объем. Остается полученные данные занести в формулу.

Для чего бывает нужно изменить коэффициент сжатия

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (Vр Vс)/ Vс; где Vр – рабочий объем цилиндра, Vс – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания.

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

7,0–7,5 октановое число 72–76.
7,5–8,5 октановое число 76–85.
5,5–7 октановое число 66–72.
10:1 октановое число 92.
От 10,5 до 12,5 октановое число 95.
От 12 до 14,5 октановое число 98.

Необходимость изменения этого параметра ДВС возникает довольно редко. Можно перечислить всего несколько причин, побуждающих сделать такое.

Форсирование двигателя.
Желание приспособить мотор для работы на бензине с другим октановым числом. Было время, когда газовое оборудование для авто не встречалось в продаже. Не было и газа на заправках. Поэтому советские автовладельцы часто переделывали двигатели для работы на более дешевом низкооктановом бензине.
Неудачный ремонт мотора, для ликвидации последствий которого требуется корректировка коэффициента сжатия. К примеру, фрезеровка головки блока после слишком сильной тепловой деформации. Когда выровнять сопрягаемую с блоком цилиндров поверхность удается ценой снятия слоя металла чрезмерно большой толщины. От этого значение коэффициента увеличивается столь сильно, что работа на бензине, для которого был рассчитан мотор, становится невозможной.

Методы увеличения:

Расточка цилиндров и установка поршней большего размера.
Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

Снятие слоя металла с днища поршня (делается это обычно на токарном станке).
Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

Зная значение коэффициента сжатия, можно рассчитать какая компрессия должна быть в двигателе. Однако, обратная оценка не будет соответствовать действительности. Так как компрессия зависит еще и от изношенности деталей цилиндр-поршневой группы и газораспределительного механизма. Низкая компрессия двигателя часто говорит о значительном износе мотора и необходимости его ремонта, а не о малом коэффициенте сжатия.

В цилиндры двигателя, имеющего турбонаддув, воздух нагнетается компрессором под давлением несколько больше атмосферного. Значит, для определения показателя сжатия такого мотора нужно значение, которое вы получите в результате расчета по формуле, умножить на коэффициент турбокомпрессора. Бензиновые двигатели с турбонаддувом работают на топливе с октановым числом выше, чем у бензина, который потребляют такие же моторы без турбин, именно потому, что их коэффициент ξ больше.

На что влияет степень сжатия двигателя

Прежде чем говорить о компрессии и степени сжатия, разберемся с понятием объема. У цилиндра существует 3 вида объемов:

рабочий;
камеры сгорания;
полный.

В полный объем входит рабочий объем и объем камеры сгорания. Каждый мотор имеет определенное количество цилиндров. Чтобы узнать общий объем двигателя, нужно сложить параметры каждого цилиндра.

Объемы цилиндра двигателя

Для расчета рабочего объема одного цилиндра, нужно умножить площадь сечения цилиндра на длину рабочего хода поршня. Длина хода поршня определятся расстоянием от нижней мертвой точки (НМТ) до верхней мертвой точки (ВМТ), т.е. от максимально нижнего до максимально верхнего положения поршня.

По формуле это выглядит так: Vраб. = πr2h, где π = 3,14, r – радиус, h – длина рабочего хода поршня.

В большинстве стран стоимость автомобильного налога зависит от рабочего объема двигателя. Чем он больше, тем дороже обходится налог. Например, объем мотора японского автомобиля “Kei Car” всего 0,66 кубических сантиметров. Владельцы этих машин вообще не платят дорожный налог.

Рабочий объем любого двигателя измеряется в кубических сантиметрах или литрах. Исходя из объема, автомобили делятся на категории:

микролитражные (не больше 1,1 литра);
малолитражные (от 1,2 до 1,7 литра);
среднелитражные (от 1,8 до 3,5 литра);
крупнолитражные (от 3,6 и больше).

Чем больше объем, тем больше топливно-воздушной смеси помещается в каждой камере сгорания. Этот показатель напрямую влияет на расход топлива, но вместе с тем увеличивается мощность автомобиля.

Как правило, в дизельных двигателях степень сжатия значительно выше. Если в бензиновых двигателях она в среднем составляет 10:1 – 12:1, то у дизелей значение может достигать от 15:1 до 22:1. Рабочий процесс в дизельном моторе происходит следующим образом: вначале в цилиндр попадает чистый воздух, который за счет большой степени сжатия разогревается до 700-900°С.

Дизтопливо впрыскивается под высоким давлением в камеру сгорания при подходе поршня к ВМТ. А так как воздух уже сильно разогрет, после смешивания с ним происходит воспламенение топлива. Возгорание под давлением (без необходимости применения сложной системы зажигания) является главным преимуществом дизельного двигателя.

Она оказывает влияние на количество работы, производимой двигателем. Чем выше степень сжатия, тем больше энергии выделяется при сжигании топливно-воздушной смеси. Соответственно, это отражается на мощности силового агрегата. В конце прошлого века автопроизводители добивались увеличения мощности именно путем повышения степени сжатия.

Производительность двигателя и степень сжатия

Этот метод имеет определенные ограничения. Дело в том, что нельзя сжимать смесь до бесконечности. Есть определенный предел и если этот предел превысить, то происходит самопроизвольное воспламенение смеси (детонация). Но это правило относится только к бензиновым двигателям.
