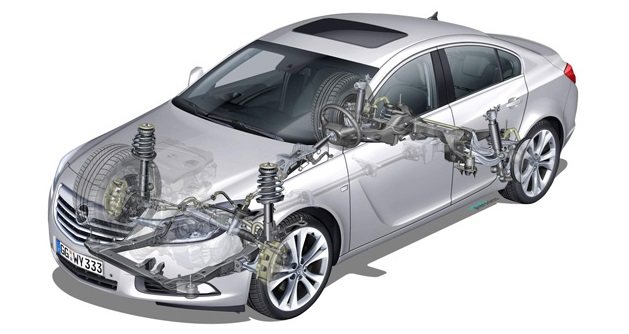

Ступицы передних и задних колес не крепятся к кузову транспортного средства напрямую. Для поглощения неровностей дорожного полотна, смягчения ударов и улучшения общей управляемости автомобиля применяются различные виды подвесок. Каждая из них представляет собой совокупность рычагов, тяг и демпфирующих устройств (пружины, амортизаторы), соединяющих колесную и кузовную базу. Ходовые качества авто, грузоподъемность и степень комфорта при езде зависит от конструкции подвески.
Назначение и устройство
Во время движения неровности дороги в виде колебаний передаются на кузов. Подвеска автомобиля предназначается для гашения или смягчения подобных колебаний. В ее прикладные функции входит обеспечение связи и соединения между кузовом и колесами. Именно детали подвески дают колесам возможность перемещаться независимо от кузова, обеспечивая изменение направления движения автомобиля. Наряду с колесами, она является обязательным элементом ходовой части автомобиля.
Подвеска автомобиля – это технически сложный агрегат, имеющий следующее строение:
- упругие элементы — металлические (пружины, рессоры, торсионы) и неметаллические (пневматические, гидропневматические, резиновые) детали, которые, в силу своей упругих характеристик, принимают нагрузку от неровностей дороги и распределяют ее на кузов автомобиля;
- гасящие устройства (амортизаторы) – агрегаты, имеющие гидравлическое, пневматическое или гидропневматическое строение и предназначенные для нивелирования колебаний кузова, полученных от упругого элемента;
- направляющие элементы – различные детали в виде рычагов (поперечных, продольных), обеспечивающих соединение подвески с кузовом и определяющих перемещение колес и кузова относительно друг друга;
- стабилизатор поперечной устойчивости — упругая металлическая штанга, соединяющая подвеску с кузовом и препятствующая увеличению крена автомобиля в процессе движения;
- опоры колеса – специальные поворотные кулаки (на передней оси), воспринимающие нагрузки, исходящие от колес, и распределяющие их на всю подвеску;
- элементы крепления деталей, узлов и агрегатов подвески – это средства соединения элементов подвески с кузовом и между собой: жесткие болтовые соединения; композитные сайлентблоки; шаровые шарниры (или шаровые опоры).
Конструкция с двумя рычагами
Двухрычажная независимая подвеска автомобиля также применяется на передней оси и отличается от предыдущей конструкции по таким признакам:
- Амортизатор и пружина не составляют единый узел, хотя первый встроен внутрь второй. Крепятся детали отдельно – стойка к шарниру кузова, а пружина просто упирается в стакан.
- Добавлен верхний рычаг с шаровой опорой, прикрученной к поворотному кулаку. По длине элемент короче нижнего рычага, поскольку крепится к лонжерону изнутри колесной арки.
- Поворот колеса производится той же рулевой тягой, но за счет двух шаровых опор, установленных на концах рычагов.
- Стойка с пружиной проходит сквозь технологический проем верхнего рычага и прикрепляется к нижнему. Соответственно, упругие элементы не вращаются вместе с поворачивающимся колесом, верхний опорный подшипник отсутствует.
В остальном подвеска идентична «Макферсону» – снизу стоит подрамник, соединенный с рычагами на шарнирах и посредством стабилизатора поперечной устойчивости. В некоторых случаях последний прикручивается не к передней балке, а прямо к деталям кузова.
Рекомендуем: Такие разные и такие похожие: лифтбек и хэтчбек, в чем отличия
Благодаря особенностям конструкции все динамические и статические нагрузки равномерно распределяются на все элементы подвески – пружины, амортизаторы, рычаги и стабилизатор. В результате срок службы стойки и прочих деталей существенно увеличивается. Подвеска гораздо «мягче» и надежнее, нежели McPherson, поэтому успешно используется на автомобилях премиум-класса и внедорожниках.
Справка. Двухрычажная система устанавливалась на все классические модели ВАЗ 2101–2107. Невзирая на множество других недостатков, эти старые автомобили считались довольно комфортными для езды по нашим дорогам.
Подвеска с 2 рычагами по понятным причинам дороже и сложнее в ремонте. Но «колдовать» над ней приходится реже, поскольку детали изнашиваются равномерно.
https://youtube.com/watch?v=VdpZZ_50cvg
Читайте также:
Принцип работы
Схема работы подвески автомобиля основывается на преобразовании энергии удара, возникающего от наезда колеса на неровность покрытия дороги, в перемещение упругих элементов (к примеру, пружин). В свою очередь, жесткость перемещения упругих элементов контролируется, сопровождается и смягчается действием гасящих устройств (например, амортизаторов). В результате, благодаря подвеске, сила удара, которая передается на кузов автомобиля, уменьшается. Этим и обеспечивается плавность хода. Лучший способ увидеть работу системы – это использовать видео, которое наглядно демонстрирует все элементы подвески автомобиля и их взаимодействие. Автомобили обладают самыми различными по жесткости подвесками. Чем жестче подвеска, тем информативнее и эффективнее управление автомобилем. Однако при этом серьезно страдает комфорт. И, наоборот, мягкая подвеска устроена так, что обеспечивает удобство в эксплуатации и жертвует управляемостью (чего нельзя допустить). Именно поэтому производители автомобилей стремятся найти их наиболее оптимальный вариант – сочетание безопасности и комфорта.

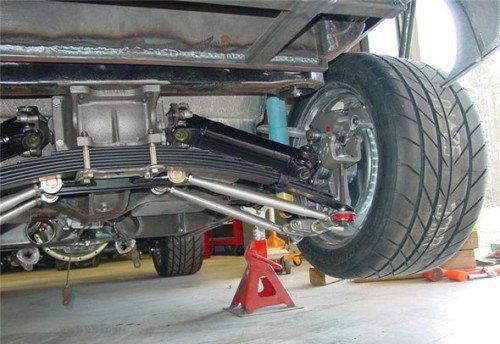

Задняя зависимая подвеска, подвеска классики
Данный тип является характерной чертой «классики» Жигулей. Особенность этой конструкции — цилиндрические винтовые пружины, которые играют роль упругих компонентов. На этих двух пружинах «висит» балка заднего моста, которая фиксируется к кузову путем четырех продольных рычагов.
Этот набор дополняет реактивная поперечная штанга, назначение которой улучшать показатели управляемости и гасить крены кузова.
Плавность хода и комфорт оставляют желать лучшего, в результате большого веса неподрессоренных масс и самого заднего моста. Это особенно актуального тогда, когда оказывается ведущим задний мост, поскольку к балке крепят картер главной передачи, редуктор и прочие элементы.
Многообразие вариантов подвески
Устройство подвески автомобиля – это самостоятельное конструкционное решение производителя. Существует несколько типологий подвески автомобиля: их различает критерий, положенный в основу градации.
В зависимости от устройства направляющих элементов выделяются наиболее распространенные типы подвески: независимая, зависимая и полунезависимая.
-
Читайте также:
Зависимый вариант не может существовать без одной детали — жесткой балки, входящей в состав моста автомобиля. При этом колеса в поперечной плоскости перемещаются параллельно. Простота и эффективность конструкции обеспечивает ее высокую надежность, не допуская развала колес. Именно поэтому зависимая подвеска активно применяется в грузовых автомобилях и на задней оси легковых.
Схема независимой подвески автомобиля предполагает автономное существование колес друг от друга. Это позволяет повысить амортизационные характеристики подвески и обеспечить большую плавность хода. Данный вариант активно применяется для организации как передней, так и задней подвески на легковых автомобилях.
Полунезависимый вариант состоит из жесткой балки, закрепленной на кузове с помощью торсионов. Данная схема обеспечивает относительную независимость подвески от кузова. Характерный ее представитель – переднеприводные модели ВАЗ.
Вторая типология подвесок основывается на конструкции гасящего устройства. Специалисты выделяют гидравлические (масляные), пневматические (газовые), гидропневматические (газо-масляные) устройства.
Определенным особняком стоит так называемая активная подвеска. Ее схема включает в себя вариативные возможности – изменение параметров подвески при помощи специализированной электронной системы управления в зависимости от условий движения автомобиля.
Наиболее распространенными изменяемыми параметрами являются:
- степень демпфирования гасящего устройства (амортизаторного устройства);
- степень жесткости упругого элемента (например, пружины);
- степень жесткости стабилизатора поперечной устойчивости;
- длина направляющих элементов (рычагов).
Активная подвеска представляет собой электронно-механическую систему, существенного увеличивающую стоимость автомобиля.
Характеристики подвески автомобиля
Автомобильную подвеску можно характеризовать по нескольким направлениям:
Упругая характеристика
Под ней понимают зависимость вертикальной нагрузки на колесо от прогиба подвески. Помимо этого, за упругую характеристику принимают статический прогиб, динамический ход, жесткость подвески, и т. д.
-
Читайте также:
- Статический прогиб (статический ход) подвески — прогиб под весом автомобиля. При нагрузке, как правило, рычаги подвески принимают горизонтальное положение, а рессоры распрямляются. Статический прогиб приблизительно равен динамическому ходу или чуть меньше.
- Динамический ход — прогиб под воздействием ответных сил дороги при движении по ней.
- Жесткость подвески (жесткость хода) не стоит путать с жесткостью упругого элемента. Жесткая подвеска делает управление более четким.
Другими словами, упругая характеристика определяет качество самой подвески.
Плавность хода
Колебания автомобиля влияют практически на все его основные свойства, такие как плавность хода, комфортабельность, расход топлива и качество управления. Они возрастают в связи с увеличением скорости или ухудшением качества дороги. Плавность хода напрямую влияет на ощущения пассажиров во время поездки. Чем ровнее дорога, тем приятнее в пути, без тряски и сильных вибраций. Установлены некие стандарты допустимых колебаний, от которых зависят цена и качество авто. Эти стандарты призваны защитить пассажиров и груз от быстрой утомляемости, и повреждений в пути.
Невозможно полностью исключить вибрации, но производители стараются максимально повысить уровень комфорта. Если по колебаниям колес оценивают устойчивость и сложность в управлении машины, то колебания кузова определяют плавность хода.
Под плавностью хода принято понимать свойство авто обеспечивать максимальную защиту пассажиров и груза от сильных толчков и ударов, возникающих при контакте автомобиля с дорогой. Частота колебаний кузова в пределах от 0,5 до 1,0 Гц свидетельствует о том, что плавность хода нормальная.
СПРАВКА: частота от 0,5 до 1,0 Гц схожа с частотой толчков, испытываемых при ходьбе
Во время поездки пассажиры испытывают медленные колебания с большими амплитудами и быстрые, с малыми рывками. Если быстрые можно устранить с помощью сидений, виброизоляций, резиновых опор и т. д., то для защиты от медленных используется упругая подвеска колес.
Таким образом, можно сказать, что плавность хода является важной характеристикой, на которую стоит обратить внимание при выборе автомобиля.
Кинематика
Эта характеристика обуславливает изменения положения колес во время движения. Как было написано ранее, в зависимости от вида подвески колеса могут двигаться как параллельно друг другу, так и с небольшими отклонениями не зависимо друг от друга. Казалось бы, особой разницы в том, как перемещаются колеса нет, но это не так, поскольку кинематика влияет на безопасность передвижения.
Эластокинематика
Процесс изменения положения колес относительно кузова, с применением в подвеске эластичных элементов (рессоров, сайлент-блоков и др.) принято называть эластокинематикой. Благодаря этим элементам, подвеска может подстраиваться под дорожные условия. Для примера можно рассмотреть ситуацию, при которой во время торможения с одной стороны дорожное покрытие состоит из гравия, а с другой — асфальт. В этом случае углы схождения колес меняются индивидуально. Эластокинематическая подвеска позволяет произойти более равномерному сцеплению колес и дорожного полотна во время поворотных маневров, реагирует на отклонение кузова от горизонтального положения, осуществляя небольшой доворот задних колес. Благодаря чему водитель может увереннее чувствовать себя во время поворотов и перестройки.
Демпфирующая характеристика
Демпфирование — искусственное подавление механических колебаний. Учитывая то, что колебания кузова выводят пассажиров из зоны комфорта, данная характеристика очень важна при выборе авто. Затухание колебаний происходит благодаря работе, в первую очередь, амортизаторов, которые выравнивают вибрации, путем равномерно распределения ударной силы. Свойства их работы описывает данная характеристика.
Подрессоренные и неподрессоренные массы
Для начала необходимо определиться с отличием подрессоренной и неподрессоренной массы.
Неподрессоренная масса включает в себя массу колес и других деталей, прикрепленных непосредственно к ним. Это диски, шины, детали тормозной системы, находящиеся на колесе.
Подрессоренная масса — это та часть автомобиля, которая воздействует на подвеску. Грубо говоря — это детали верхней части машины.
Соотношение подрессоренной и неподрессоренной массы существенно влияет на плавность хода и безопасность езды. Большая величина неподрессоренных масс оказывает влияние на характер работы подвески, что выражается, например, в большой силе инерции, возникающей в подвеске при преодолении неровностей. Если взять за основу волнообразную поверхность, то на скорости, задний мост под воздействием упругих элементов, не будет успевать приземляться, что приведет к ухудшению сцепления колес с дорогой.
Меньшая величина неподрессоренных масс меньше воздействует на плавность хода на неровной дороге, поэтому производители стремятся к ее снижению.
Основные виды независимой подвески
В современных легковых автомобилях в качестве амортизационной системы очень часто используется независимый вариант подвески. Это обусловлено хорошей управляемостью автомобиля (из-за небольшой массы) и отсутствием необходимости в тотальном контроле за траекторией его движения (как, например, в варианте с грузовым транспортом). Специалисты выделяют следующие основные виды независимой подвески. (Кстати, фото позволит более наглядно проанализировать их отличия).
Подвеска на основе двойных поперечных рычагов
Строение данного вида подвески включает в себя два рычага, крепящиеся сайлентблоками к кузову, и соосно расположенные амортизатор и витую пружину.

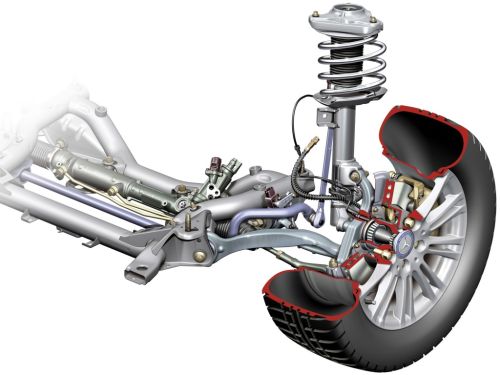

Подвеска МакФерсон
Это производный (от предыдущего вида) и упрощенный вариант подвески, в которой верхний рычаг заменила амортизационная стойка. На сегодняшний момент МакФерсон – самая распространенная схема передней подвески легковых автомобилей.
Многорычажная подвеска
Еще один производный, усовершенствованный вариант подвески, в котором как бы искусственно два поперечных рычага были «разделены». Кроме того, современный вариант подвески очень часто состоит и из продольных рычагов. Кстати, многорычажная подвеска – это наиболее применяемая сегодня схема задней подвески легковых автомобилей.
Торсионная подвеска
Схема данного вида подвески основывается на специальной упругой детали (торсионе), который соединяет рычаг и кузов и работает на скручивание. Данный вид конструкции активно применяется при организации передней подвески некоторых внедорожников.
История появления
Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

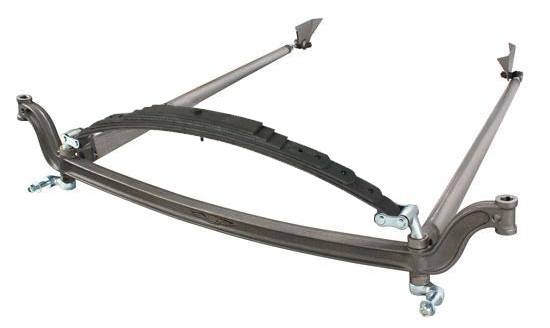

Зависимая подвеска с поперечным расположением рессоры
Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.
Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.
Регулировка передней подвески
Важным компонентом комфортного движения является правильная регулировка передней подвески. Это так называемые углы установки управляемых колес. В просторечии такое явление именуется «сход-развал».
Дело в том, что передние (управляемые) колеса устанавливаются не строго параллельно продольной оси кузова и не строго перпендикулярно поверхности дороги, а с некоторыми углами, обеспечивающими наклоны в горизонтальной и вертикальной плоскостях.
Правильно выставленный «сход-развал»:
- во-первых, создает наименьшее сопротивление движению транспортного средства, а, следовательно, упрощает процесс управления автомобилем;
- во-вторых, существенно уменьшает износ протектора шин; в-третьих, значительно снижает расход топлива.
Выполнение установки углов – это технически сложная процедура, требующая профессионального оборудования и навыков работы. Поэтому выполнять ее следует в специализированном учреждении – автосервисе или СТО. Вряд ли стоит пробовать делать это самому по видео или фото из Интернета, если нет опыта в подобных делах.
Самый надежный тип для России и СНГ
Каждый автолюбитель в России жалуется на плохое состояние дорог. Существует мнение, что все типы подвесок быстро вырабатывают ресурс при езде по российским дорогам.
Но во многом это зависит от стиля вождения автолюбителя. Чтобы продлить срок службы всего автомобиля, не забывайте притормаживать перед кочками и ямами или объезжать их.
Водители спорят на форумах, какой вид лучше. Но все зависит от личных предпочтений – кому-то нравится жесткая подвеска, а кому-то мягкая. Если говорить о надежности, то долговечными считаются пружинный и торсионный виды. Производители прислушиваются к мнениям автовладельцев и выпускают комбинированные виды, например, торсионно-пружинные.
Рекомендуем: Какая лучше зависимая и независимая подвеска, в чем отличия
Неисправности и обслуживание подвески
Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.
Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески? Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.
Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.
Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.
